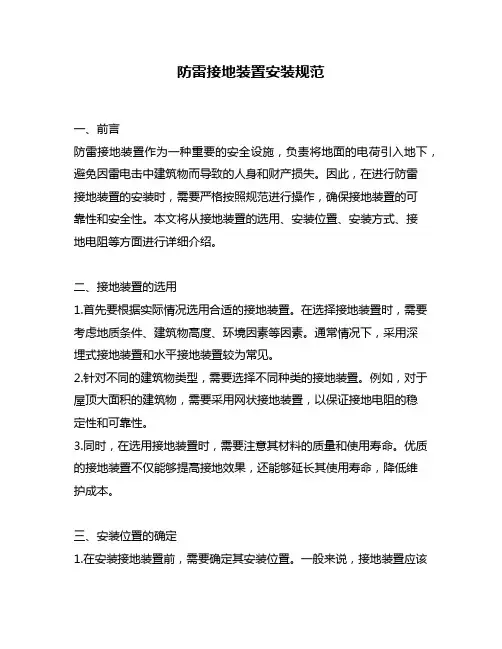

防雷接地装置安装规范一、前言防雷接地装置作为一种重要的安全设施，负责将地面的电荷引入地下，避免因雷电击中建筑物而导致的人身和财产损失。

因此，在进行防雷接地装置的安装时，需要严格按照规范进行操作，确保接地装置的可靠性和安全性。

本文将从接地装置的选用、安装位置、安装方式、接地电阻等方面进行详细介绍。

二、接地装置的选用1.首先要根据实际情况选用合适的接地装置。

在选择接地装置时，需要考虑地质条件、建筑物高度、环境因素等因素。

通常情况下，采用深埋式接地装置和水平接地装置较为常见。

2.针对不同的建筑物类型，需要选择不同种类的接地装置。

例如，对于屋顶大面积的建筑物，需要采用网状接地装置，以保证接地电阻的稳定性和可靠性。

3.同时，在选用接地装置时，需要注意其材料的质量和使用寿命。

优质的接地装置不仅能够提高接地效果，还能够延长其使用寿命，降低维护成本。

三、安装位置的确定1.在安装接地装置前，需要确定其安装位置。

一般来说，接地装置应该尽可能地靠近需要保护的设备或建筑物，确保其接地效果的最大化。

同时，还需要考虑到建筑物的周边环境和设备的运行情况等因素。

2.在建筑物的设计和施工过程中，应该将接地装置的位置提前规划好，并在施工过程中加以保护，避免被损坏或破坏。

3.对于一些特殊情况，例如地形复杂或建筑物高度较高的情况，需要采用专业的工具和技术手段来确定接地装置的安装位置。

四、安装方式的选择1.在进行接地装置的安装时，应该选择合适的安装方式。

根据实际情况，可以采用埋地式、挂壁式、固定式等不同的安装方式。

2.在进行埋地式接地装置的安装时，需要注意其埋深的深度和土壤的性质。

一般来说，埋深应该达到1.5米以上，以确保接地电阻的稳定性和可靠性。

3.在进行挂壁式接地装置的安装时，需要注意其支撑结构的稳定性和承重能力。

同时，还需要考虑到挂壁式接地装置的防风性能和防腐蚀性能。

4.在进行固定式接地装置的安装时，需要注意其固定方式和固定位置的选择。

防雷与接地装置安装方案一、工程按二类防雷建筑物设置外部防雷装置，利用钢筋混凝土柱、剪力墙内相互连接两根直径不小于∅16的竖向钢筋作为引下线，跨接线采用≥10mm圆钢，引下线上端与避雷带焊接，下端与接地装置焊接。

相邻的两处引下线间距不大于18米。

接地装置为利用基础桩内及基础底板内主筋焊接形成的接地网，所有设备房、电气竖井、电梯井的接地干线以及预留人工接地极的镀锌扁钢、接地端子板等与接地网可靠焊接。

二、当室外敷设镀锌扁钢做为人工接地体时，敷设前应调直，然后将扁钢放置于沟内，依次将扁钢用电焊焊接，扁钢应侧放而不可平放。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青做防腐处理。

接地电阻要求不大于0.5Ω，实测不足时，增设人工接地极。

三、接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

最后将接地电阻摇测数值填写在隐检记录上。

四、利用建筑物钢筋混凝土柱子及剪力墙内主筋通长焊接做防雷引下线，引下线上端与避雷带焊接，下端与基础接地装置焊接形成电气通路。

先按图纸找出全部引下线的位置，向上随着钢筋逐层串联焊接至顶层，并焊接出一定长度，以便与屋顶避雷带连接。

引下线的主筋每层均需用明显的色漆做好标记，以便于引出和检查。

接地电阻测试点设在建筑物的外墙引下线距室外地面上0.5m处。

五、为防侧击雷，45米及以上的楼层利用结构圈梁内的2根主筋贯通焊接形成均压环，并与防雷引下线焊接，外墙上的所有金属构件、金属窗、幕墙框架等金属物及楼板内的钢筋与均压环焊接。

六、在屋顶的外沿和建筑物的突出部位设置避雷带，所有突出屋面的金属突出物，如航空标志灯、节日彩灯、广告灯金属设备和管道以及建筑金属构件等，均与屋面上的防雷装置可靠连接。

七、支架安装应符合下列规定：1、扁钢或圆钢支架埋深不小于80mm。

2、安装前首先根据设计要求进行弹线及分档定位；然后用手锤、錾子进行剔洞，洞的大小应里外一致，之后先埋注一条直线上的两端支架，然后用铅丝拉直线埋注其他支架。

一、交底工程名称：____________________二、交底部门：____________________三、交底人：____________________四、施工期限：年月日至年月日五、接受交底班组或员工签名：____________________六、交底内容：1. 人员要求：（1）所有参与接地装置安装的人员必须具备相关操作技能和安全生产意识。

（2）进入施工现场的人员必须穿戴好安全帽、安全鞋、防护手套等个人防护用品。

（3）高空作业人员必须佩戴安全带，并正确使用安全绳。

2. 施工现场环境要求：（1）施工现场应保持整洁、有序，施工道路畅通。

（2）施工现场应设置警示标志，明确警示区域。

（3）施工区域应设有安全防护措施，如防护栏、警戒线等。

3. 接地装置安装要求：（1）接地装置安装前，应对接地体进行检测，确保接地体符合设计要求。

（2）接地体应选择在土壤电阻率较低、排水良好的位置。

（3）接地体应与建筑物基础或基础钢筋进行连接，连接处应牢固可靠。

（4）接地线应采用多股绞合铜线，线径应符合设计要求。

（5）接地线连接处应采用专用接线端子，连接处应接触良好、紧固可靠。

（6）接地装置安装完成后，应对接地电阻进行检测，确保接地电阻符合设计要求。

4. 施工过程中注意事项：（1）在施工过程中，应严格遵守操作规程，确保施工质量。

（2）在挖掘接地体沟槽时，应避免损坏地下管线和设施。

（3）在安装接地线时，应避免接地线与其他线路交叉，防止短路事故发生。

（4）在施工过程中，应加强现场管理，确保施工安全。

5. 施工完成后验收要求：（1）接地装置安装完成后，应进行外观检查，确保接地体、接地线等部件安装牢固、无损坏。

（2）对接地电阻进行检测，确保接地电阻符合设计要求。

（3）对接地装置进行验收，合格后方可投入使用。

七、安全措施：（1）施工现场应设立安全员，负责施工现场的安全管理工作。

（2）施工过程中，应加强安全巡查，及时发现并消除安全隐患。

接地装置安装2020-06-1924.1 一般规定24.1.1接地装置安装工程应按已批准的设计进行施工。

24.1.2 接地装置安装应按以下程序进行：1 建筑物基础接地体：底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土；2 人工接地体：按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线；3 接地模块：按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接；4 装置隐蔽：检查验收合格，才能覆土回填。

24.1.3接地装置宜采用钢材。

接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。

24.1.4在地下不得采用裸铝导体作为接地体或接地线。

24.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求：1 材料的选择应符合设计要求。

2 使用的材料必须符合国家现行技术标准，并有合格证件。

3 严格按照生产厂家使用说明书规定的操作工艺施工。

24.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。

24.1.7埋置深度。

打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。

防止接地体受机械损伤及受到腐蚀。

24.1.8接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的2倍。

接地体通常不小于两根，相互间的距离以2500~3000mm为宜。

24.1.9在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。

在地下的接地体严禁涂刷防腐涂料。

24.2 施工准备24.2.1技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。

2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。

接地装置施工部分内容1、一般规定2、接地装置选择3、接地装置的敷设4、接地体（线）的连接5、避雷针（线、网、带）的连接6、配电电气装置的接地7、建筑物电气装置的接地一、一般规定电气装置的下列金属部分，均应接地或接零1、电机、变压器、电器、移动电器具等底座、外壳；2、电器设备的转动装置；3、室内、外配电装置的金属及靠近带电部分的金属护栏，金属门；4、电缆接线盒、终端头、电缆保护管；、5、电缆桥架、支架、井架；6、装有避雷线的电力线路杆；7、装在电线杆上的电力设备；8、承载电器设备的构架和金属外壳；9、铠装电缆的金属护套；10、发电机中性电柜外壳、发电机配出线柜、封闭母线的外壳及其他裸露的金属部分。

11、安装在配电屏、控制屏和配电装置上的电器测量仪表、继电器和其他低压电器的外壳；二、接地装置的选择1、各种接地装置应利用直接埋入地中或水中的自然接地体。

2、利用自然接地体：2.1 埋在地下的金属管道，（不包括有可燃或有爆炸物质的管道）；2.2 金属井管；2.3 与大地有可靠连接的建筑物的金属结构；2.4 建筑物的金属管、桩、金属梁、柱，设计规定的混泥土中的钢筋；2.5 生产用起重机的轨道、金属走廊、平台等金属构架；3、人工接地网。

4、除临时接地装置外，接地装置应采用热镀锌钢材，水平敷设的采用圆钢、扁钢，垂直敷设的可采用角钢和钢管。

腐蚀严重的地段，应适当加大截面，或采用阴极保护等措施。

5、不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线。

6、在高土壤电阻率的降低接地电阻的措施（常用措施）：6.1 加降阻剂；6.2 采用多层接地措施；三、接地装置的敷设1、接地体顶面埋地深度应符合设计要求，无设计时，不应小于0.6M；2、接地极应垂直配置；接地极引出线的垂直部分与接地装置连接（焊接）部分外侧100mm范围内应做好防腐，防腐前先除锈、残留焊药。

3、垂直接地体的间距不宜小于其长度的2倍，水平接地体无设计要求时不宜小于5米；4、接地线在马路、穿墙等处要有防止机械损伤的措施（保护管、角钢等）；在有化学腐蚀处应有防腐蚀措施；6、接地干线应在不同的两点及以上与接地网相连；7、每个电气设备应以单独的接地线与接地汇流板或接地干线相连接，严禁串联。

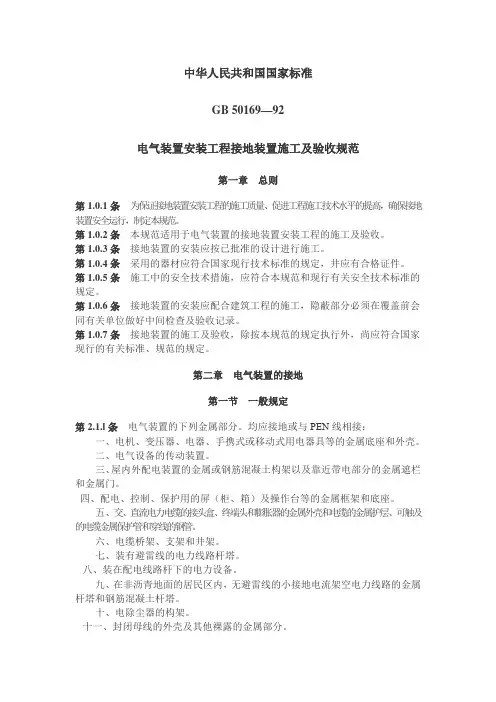

中华人民共和国国家标准GB 50169—92电气装置安装工程接地装置施工及验收规范第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行，制定本规范。

第1.0.2条本规范适用于电气装置的接地装置安装工程的施工及验收。

第1.0.3条接地装置的安装应按已批准的设计进行施工。

第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。

第1.0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1.0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录。

第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2.1.l条电气装置的下列金属部分。

均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置。

三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门。

四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座。

五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔。

八、装在配电线路杆下的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔。

十、电除尘器的构架。

十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳。

十四、控制电缆的金属护层。

第2.1.2条电气装置的下列金属部分可不接地或不与PEN线相接：一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时，则仍应接地。

电气装置安装工程接地装置施工及验收规范GB 50169—92第一章总则第1.0.1条为保证接地装置安装工程的施工质量、促进工程施工技术水平的提高，确保接地装置安全运行,制定本规范。

第1.0。

2条本规范适用于电气装置的接地装置安装工程的施工及验收.第1。

0。

3条接地装置的安装应按已批准的设计进行施工.第1.0.4条采用的器材应符合国家现行技术标准的规定，井应有合格证件。

第1。

0.5条施工中的安全技术措施，应符合本规范和现行有关安全技术标准的规定。

第1。

0.6条接地装置的安装应配合建筑工程的施工，隐蔽部分必须在覆盖前会同有关单位做好中间检查及验收记录.第1.0.7条接地装置的施工及验收，除按本规范的规定执行外，尚应符合国家现行的有关标准、规范的规定。

第二章电气装置的接地第一节一般规定第2。

1.l条电气装置的下列金属部分。

均应接地或与PEN线相接：一、电机、变压器、电器、手携式或移动式用电器具等的金属底座和外壳。

二、电气设备的传动装置.三、屋内外配电装置的金属或钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门.四、配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座.五、交、直流电力电缆的接头盒、终端头和膨胀器的金属外壳和电缆的金属护层、可触及的电缆金属保护管和穿线的钢管。

六、电缆桥架、支架和井架。

七、装有避雷线的电力线路杆塔.八、装在配电线路杆下的电力设备。

九、在非沥青地面的居民区内，无避雷线的小接地电流架空电力线路的金属杆塔和钢筋混凝土杆塔.十、电除尘器的构架.十一、封闭母线的外壳及其他裸露的金属部分。

十二、六氟化硫封闭式组合电器和箱式变电站的金属箱体。

十三、电热设备的金属外壳.十四、控制电缆的金属护层。

第2.1。

2条电气装置的下列金属部分可不接地或不与PEN线相接:一、在木质、沥青等不良导电地面的干燥房间内，交流额定电压为380V及以下或直流额定电压为440V及以下的电气设备的外壳；但当有可能同时触及上述电气设备外壳和已接地的其他物体时,则仍应接地.二、在干燥场所，交流额定电压为127V及以下或直流额定电压为110V及以下的电气设备的外壳(该款系沿用《电气安装施工及验收规范》GBJ232-82中条文）。

防雷接地及接地装置安装方案：1、材料要求⑴所有金属材料均用镀锌件，如圆钢、角钢、扁钢、钢管、卡子、螺丝、螺栓、垫片等。

⑵卡子最好采用顶卡式，且应具有强度，不易变形。

⑶引下线甩出女儿墙处采用2根Φ12的镀锌圆钢。

2、焊接要求⑴连接应采用焊接，焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青做防腐处理。

防雷接地焊接要求：1 双面焊，焊接长度大于6D。

⑵焊接点光滑平整无咬肉、加渣、漏焊现象，清除药皮，银粉防腐。

采用搭接焊时，其焊接长度如下：①镀锌扁钢焊接长度不得小于其宽度的2倍，且至少焊三边，惯弯不能太死，直线段不得有明显弯曲，并应立放。

②镀锌圆钢焊接长度为其直径的6倍，并应双面施焊。

③镀锌圆钢与镀锌圆钢焊接，焊接长度为圆钢直径的6倍。

④镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在接触部位两侧进行焊接外，还应将扁钢本身弯成弧形（或直角）与钢管（或角钢）焊接。

⑤扁钢接地线做Ｔ型焊接时，暗敷设时可扭弯搭接焊接或采用Ｔ型焊接加辅助焊片，以保证其搭焊长度，明敷设时采用90 度立弯搭接焊接。

⑥每种焊接方法应保证同一工程焊接处的搭接长度一致，尤其在明装做法时，更应严格要求。

3、接地装置：⑴利用无防水底板钢筋或深基础做接地体，应按设计要求，将底板钢筋搭接焊好；⑵将柱内两根相临或对角的钢筋与底板钢筋搭接焊好，并将柱内主筋用色标作好标记，色标颜色在同一单位工程中，应一致并与土建工程上用的颜色区分开。

4、接地干线⑴室外接地干线敷设：室外接地干线一般敷设在沟内，回填土应压实但不需打夯，末端露出地面500mm，以便接引线。

⑵室内接地干线明敷设：①室内接地干线多为明敷设，但部分设备连接的支线需经地面也可埋在混凝土内。

②明敷设接地线不应妨碍设备的拆除与检修。

③接地线应水平或垂直敷设，也可沿建筑物表面平行敷设，不应有高低起伏及弯曲情况；④接地线沿建筑物墙壁敷设时，接地干线距地面应不小于200mm，距墙面不小于10m，支持件间的水平直线距离一般为1m，垂直部分为1.5m，转弯部分为0.5m。
