p l c考试试题题及答案(总16页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--三、简答题1、什么是低压电器常用的低压电器有哪些2、熔断器的作用是什么熔体电流如何确定3、常用的继电器有哪些类型？简述其各自在电路中的作用。

4、中间继电器与接触器有何区别？5、简述通电延时型和断电延时型时间继电器的动作过程。

6、速度继电器的作用是什么？简述其工作原理。

7、什么是固态继电器它比传统继电器有何优点8、什么是主令电器常用的有哪些电器9、接近开关、光电开关与传统的接触式行程开关有何优缺点？10、电气控制系统图主要包括哪些图形？11、什么是电气原理图包括那些电路12、电气原理图的阅读方法有哪些13、什么是互锁和自锁各用在哪些场合14、电动机的启动方式有哪些？15、电气控制线路设计的规律和原则是什么？五、设计题1、设计一个具有点动、长动和两地控制环节的电路。

2、设计一个时间原则的先启后停控制环节的电路。

3、设计一个Y→△的降压启动控制电路。

4、设计一个速度原则的能耗制动控制电路。

5、设计一个电动机带动机械机构运动的电路。

要求如下：（1）按下连续运行按钮，机构前进，当碰到位置开关SQ1后返回，当碰到位置开关SQ2后自动停车。

（2）前进和后退的任意位置都能停车和重新启动。

（3）机构能够点动前进或后退。

（4）能够两地控制机构连续前进或后退。

五、设计题6、设计一个两台电动机顺序启动停车的电路。

要求如下：（1）按下启动按钮，M1先启动，经10s后M2自行启动。

（2）按下停止按钮，M2先停止，经10s后M1自行停止。

7、设计一台专用机床的电气控制线路，画出电气原理图。

动作程序：快进→工进→停留光刀（3秒钟）→快退→停止。

机床共有三台电机：主电机M1、工进电机M2、快速电机M3。

要求：（1）启动后，工步之间由行程开关转换，设限位保护，为保证工进定位，须采取制动措施。

（2）快速电机可点动调整，但工进时无效。

电气控制与plc试题及答案电气控制是现代工业中基础而重要的领域，它涉及到电路、传感器、执行器、自动化控制等。

PLC（可编程逻辑控制器）作为电气控制的核心部件之一，承担着各种工业设备的自动化控制任务。

本文将介绍一些电气控制与PLC方面的试题，并提供详细的答案解析。

第一部分：选择题1. 以下哪个是电气控制系统中常用的传感器类型？A. 电子开关B. 光电传感器C. 压力传感器D. 所有选项都是答案：D。

电气控制系统中常用的传感器类型包括电子开关、光电传感器和压力传感器等。

2. 下面哪个元器件在电气控制电路中通常用于开关或保护电路？A. 电容器B. 电感器C. 二极管D. 继电器答案：D。

继电器在电气控制电路中常用于开关或保护电路。

3. PLC主要用于什么类型的控制？A. 数字控制B. 模拟控制C. 逻辑控制D. 所有选项都是答案：C。

PLC主要用于逻辑控制，通过运算、判断和逻辑运算实现对工业设备的控制。

4. PLC的输入和输出可以是数字信号，也可以是模拟信号。

这种说法是否正确？A. 正确B. 错误答案：B。

PLC的输入和输出主要是数字信号，但也可以通过模拟输入/输出模块实现对模拟信号的处理。

5. PLC的编程语言主要有以下哪些？A. LD（梯形图）B. SFC（顺序功能图）C. FBD（功能块图）D. 所有选项都是答案：D。

PLC的主要编程语言包括LD（梯形图）、SFC（顺序功能图）和FBD（功能块图）等。

第二部分：简答题1. 请简要解释电气控制系统的组成和工作原理。

电气控制系统由电源、传感器、控制器和执行器组成。

其中，传感器感知被控对象的状态，将其转换为电信号；控制器接收传感器信号，通过运算、判断和逻辑运算得出控制信号；执行器接收控制信号，执行相应的动作，实现对被控对象的控制。

2. 请简述PLC的优点及应用领域。

PLC具有编程灵活、可扩展性强、稳定可靠等优点。

它广泛应用于工业自动化领域，如生产线控制、机械设备控制、交通信号控制等。

电气控制plc原理与应用技术试题及答案一、选择题（每题5分，共40分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制板答案：A2. PLC中，输入继电器的英文缩写是：A. I/OB. MC. TD. C答案：B3. 下列哪一项不是PLC的特点：A. 高可靠性B. 易于编程C. 价格低廉D. 灵活性高答案：C4. PLC的扫描周期主要受以下哪个因素的影响：A. 程序复杂度B. 外部设备响应速度C. PLC的CPU速度D. 所有以上因素答案：D5. PLC中，输出继电器的英文缩写是：A. I/OB. MC. QD. C答案：C6. 下列哪个不是PLC的编程语言：A. 梯形图B. 指令表C. 流程图D. 汇编语言答案：D7. PLC的输出接口通常用于连接：A. 传感器B. 执行器C. 显示器D. 电源答案：B8. PLC的输入接口通常用于连接：A. 传感器B. 执行器C. 显示器D. 电源答案：A二、填空题（每题5分，共20分）1. PLC的______是其核心部件，负责执行程序和处理数据。

答案：CPU2. 在PLC中，______用于存储程序和数据。

答案：内存3. PLC的编程软件通常提供图形化编程界面，如______图。

答案：梯形4. PLC的______用于实现程序的顺序控制。

答案：定时器三、简答题（每题10分，共20分）1. 简述PLC的工作原理。

答案：PLC的工作原理基于循环扫描，它通过输入接口读取输入信号，CPU执行用户编写的程序，处理数据，然后通过输出接口控制外部设备。

2. 为什么PLC在工业自动化中被广泛应用？答案：PLC在工业自动化中被广泛应用，因为它具有高可靠性、易于编程、灵活性高、维护方便等特点，能够满足各种复杂的控制需求。

四、计算题（每题20分，共20分）1. 假设一个PLC的CPU处理速度为100MHz，扫描周期为10ms，计算在一次扫描周期内CPU可以执行多少次指令。

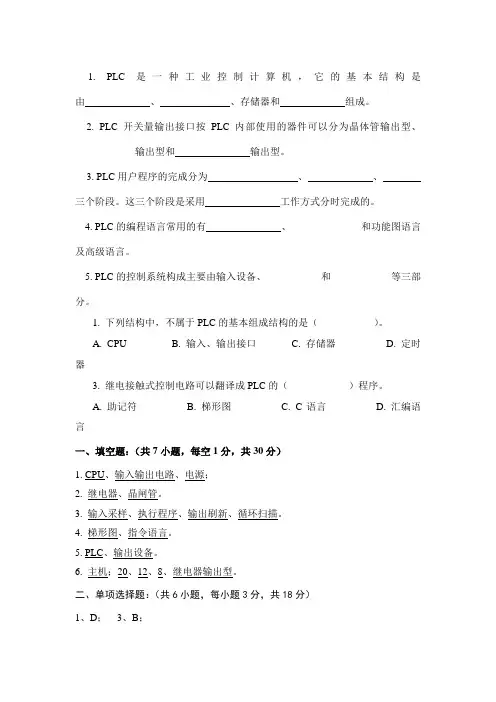

1. PLC是一种工业控制计算机，它的基本结构是由、、存储器和组成。

2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、____________输出型和输出型。

3. PLC用户程序的完成分为、、三个阶段。

这三个阶段是采用工作方式分时完成的。

4. PLC的编程语言常用的有、______________和功能图语言及高级语言。

5. PLC的控制系统构成主要由输入设备、___________和____________等三部分。

1. 下列结构中，不属于PLC的基本组成结构的是（）。

A. CPUB. 输入、输出接口C. 存储器D. 定时器3. 继电接触式控制电路可以翻译成PLC的（）程序。

A. 助记符B. 梯形图C. C语言D. 汇编语言一、填空题：（共7小题，每空1分，共30分）1. CPU、输入输出电路、电源；2. 继电器、晶闸管。

3. 输入采样、执行程序、输出刷新、循环扫描。

4. 梯形图、指令语言。

5. PLC、输出设备。

6. 主机；20、12、8、继电器输出型。

二、单项选择题：（共6小题，每小题3分，共18分）1、D；3、B；1. PLC（Programmable Logic Controller）是一种工业计算机，它主要由、、和电源等组成。

根据PLC的输入/输出总点数及内存容量不同可分为超小型、、和大型PLC。

2. PLC的程序工作方式分为三个阶段：、和。

5. 步进顺控指令有两个：和。

步进顺控的基本类型有、和循环与跳转顺控。

6. PLC网络包括和PLC通信网络两类。

三菱PLC提供了三层通信网络：、、。

7. 针对不同的控制对象，PLC的硬件输出单元为输出、输出和输出等三种形式。

PLC的编程设备有和。

一、填空题（每空1分，共25分）1、电器按工作电压等级可分成和，低压电器通常是指用于交流额定电压，直流额定电压及以下的电路中起通断保护和控制或调节作用的电器产品。

2、接触器一般由、和三大部分组成。

15、热继电器的整定电流值是指热继电器在正常持续工作中而不动作时的最大电流值。

67、接触器依靠自身辅助触头而使线圈保持通电的现象称为自锁，可以起到欠电压保护和失电压保护作用。

68、三相异步电动机在起动时由于某种原因，定子的一相绕组断路，电动机不能（能或不能）起动，如果电动机在运行过程中其一相断开，则电动机能_（能或不能）继续运行。

69、说明下列指令的意义LDN：动断触点和起始母线连接AN ：单个动断触点与前面的触点(电路块)串联OLD ：“串联电路块”并联O ：单个动合触点与上面的触点(电路块)并联OUT：线圈驱动LPS：进栈LRD：读栈LPP ：出栈70、采用S7-200系列PLC的定时器定时1S时，如选用定时器T33，PT值应设为100；如选用定时器T37，PT值应设为10 。

71、PLC的输出指令OUT是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。

72、反接制动控制中在电动机转速快接近零时由速度继电器来控制切断三相电源，以免电机反转。

二、选择题1、电磁机构中，吸引线圈的作用是：（A ）A、将电能转化成磁场能量B、将磁场能转化成电能2、熔断器作为短路保护的电器，它是（B ）于被保护电路中的。

A、并接B、串接C、串接或并接都可以3、判断交流或直流接触器的依据是：（ B ）A、线圈电流的性质B、主触点电流的性质C、主触点的额定电流D、辅助触点的额定电流4、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（C ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点5、分析电气原理图的基本原则是：（C ）A、先分析交流通路B、先分析直流通路C、先分析主电路、后分析控制电路D、先分析控制电路、后分析主电路6、自动空气开关的电气符号是：（B ）A、SBB、QFC、FRD、FU7、下列对PLC软继电器的描述，正确的是：（A ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确8、O指令的作用是：（D ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接9、由于电弧的存在，将导致（B ）。

电气控制与PLC 应用试卷及答案一、填空（每空1分，共20分） 1.交流接触器结构主要包括电磁系统、触头系统和灭弧装置。

2.低压电器通常指工作在额定交流电压 1200V 以下或直流电压1500V 以下电路中的电器。

3. X62W 铣床的主运动为主轴带动铣刀的旋转运动。

为适应顺铣和逆铣的需要，要求主轴电动机能进行正反转；为实现快速停车，主轴电动机常采用反接制动的停车方式。

4.PLC 的一个扫描周期主要分为三个阶段： 输入采样、 程序执行和输出刷新 ，其工作方式是 串行扫描，不断循环 。

5.PLC 的三种输出方式是 继电器输出 、晶体管输出 和 晶闸管输出 。

6.F.三菱FX3U 系列PLC 的输入、输出继电器，其地址编号采用了 八 进制，辅助继电器和状态继电器采用的地址编号是 十 进制。

7.三菱FX 系列PLC 的或指令是 OR 和ORI ；电路块指令是 ANB 和ORB ；程序结束指令是 END 。

二、判断下列说法的正确与错误（每题1分，共10分） 1.闸刀开关只用于手动控制容量较小、启动不频繁的电动机的直接启动。

（ 对 ）2.接触器是一种适合用于远距离频繁接通、分断交直流主电路的自动控制电器。

（ 对 ）3.热继电器利用电流的热效应原理来切断电路以保护电动机。

（ 对 ）4.直流接触器和交流接触器都是通过主触头分合控制电路，可互相替代。

（ 错 ）5.X62W 铣床采用转换开关控制冷却泵电动机单向旋转供给铣削时的冷却液。

（ 对 ）6.PLC 是以CPU 为核心的电子控制系统，实质上是工业控制专用计算机。

（ 对 ）7.用计算机对PLC 进行程序下载时，需要使用配套的通信电缆。

（ 对 ）8.在梯形图中串并联接点的使用次数没有限制，可无限次地使用。

（ 对 ）9.PLC 的梯形图程序中，输出继电器的线圈可以和左母线相连。

（ 错 ）10.用SET 指令使元件得电后，必须用RST 指令才能使其失电。

电气控制与plc应用技术考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑设备答案：A2. 电气控制中，用于实现顺序控制的器件是（）。

A. 继电器B. 接触器C. 定时器D. 计数器答案：A3. 在PLC中，用于存储程序的存储器是（）。

A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC中，用于实现逻辑运算的指令是（）。

A. 算术指令B. 比较指令C. 逻辑指令D. 移位指令答案：C5. 电气控制中，用于实现过载保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：C6. PLC中，用于实现数据比较的指令是（）。

A. LDB. CMPC. MOVD. AND答案：B7. 电气控制中，用于实现短路保护的器件是（）。

A. 熔断器B. 断路器C. 热继电器D. 过载继电器答案：B8. PLC中，用于实现数据移动的指令是（）。

A. LDB. MOVC. ANDD. OR答案：B9. 电气控制中，用于实现电压控制的器件是（）。

A. 继电器B. 接触器C. 电压继电器D. 电流继电器答案：C10. PLC中，用于实现数据转换的指令是（）。

A. LDB. MOVC. SWAPD. AND答案：C二、多项选择题（每题3分，共15分）11. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC12. 电气控制中，常用的控制元件包括（）。

A. 继电器B. 接触器C. 按钮D. 指示灯答案：ABCD13. PLC中，常用的数据类型包括（）。

A. 布尔型B. 整型C. 浮点型D. 字符串型答案：ABCD14. 电气控制中，用于实现速度控制的器件是（）。

A. 变频器B. 调速器C. 电机D. 变速器答案：AB15. PLC中，常用的编程语言包括（）。

电气控制与plc考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. 电气控制系统中，PLC的输入/输出接口通常采用（）。

A. 继电器B. 晶体管C. 可控硅D. 双向可控硅答案：B3. 在PLC编程中，以下哪个不是常用的编程语言？（）A. 梯形图B. 语句表C. 功能块图D. 流程图答案：D4. PLC的扫描周期主要受（）影响。

A. 程序复杂度B. 外部输入/输出数量C. CPU处理速度D. 所有以上因素答案：D5. 电气控制中，三相异步电动机的启动方式有直接启动和（）。

A. 星-三角启动B. 变频启动C. 软启动D. 所有以上方式答案：D6. PLC的输出接口通常采用（）形式。

A. 开路集电极B. 推挽输出C. 差分输出D. 共模抑制答案：A7. 在PLC的梯形图中，常闭触点通常用（）表示。

A. 常开符号B. 常闭符号C. 常开符号加横线D. 常闭符号加横线答案：D8. PLC的存储器中，用户程序存储在（）中。

A. RAMB. ROMC. EPROMD. EEPROM答案：A9. PLC的输入滤波器的作用是（）。

A. 滤除高频干扰B. 滤除低频干扰C. 滤除所有干扰D. 滤除直流干扰答案：A10. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性答案：B二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 高可靠性B. 易于编程C. 灵活性高D. 价格低廉答案：ABC2. PLC在电气控制系统中的应用包括（）。

A. 电机控制B. 过程控制C. 数据处理D. 通信联网答案：ABCD3. PLC的输入设备可以是（）。

A. 按钮B. 接近开关C. 光电传感器D. 继电器答案：ABC4. PLC的输出设备可以是（）。

A. 接触器B. 指示灯C. 电磁阀D. 变频器答案：ABCD5. PLC的编程软件通常具备的功能有（）。

一、填空题1、低压电器按照它的职能不同可分为( 控制电器 )和( 保护电器 )两类。

由此可知，交流接触器属于( 控制 )类电器，熔断器属于(保护 )类电器。

2、接触器可分为(交流 )和( 直流 )两类，它们都是由(电磁铁 )和( 触头 )两个主要部分组成，利用电磁铁的( 吸引力 )而动作。

接触器( 具有 )失压保护功能。

3、HZ10-100/3是( 组合 )开关的型号。

型号中“100”表示额定(电流为100A )，“3”表示( 极数 )。

4、用热继电器对电动机进行保护，其整定电流值应由( 电动机的额定电流 )来确定。

热继电器可以用来防止电动机因( 过载 )而损坏，(不能 )用来对电动机进行失压保护。

5、可以用中间继电器来( 扩大 )控制回路的数目。

中间继电器是把一个输入信号变成为(多个输出信号 )的继电器。

6、磁力启动器通常由( 接触器 )、( 热继电器 )、( 按纽 )等部分组成。

7、自动空气开关在电路发生(短路 )、( 过载 )和( 失压 )等故障时，能自动切断故障电路。

采用自动空气开关可对电动机实行(无熔断器 )保护，因而可以避免电动机因( 熔丝熔断 )而引起的故障。

8、刀开关又简称( 闸刀 )，刀开关在分断有负载电路时，其触刀与静夹座间会立即产生( 电 )。

9、中间继电器的结构和原理和( 接触器 )相同，故也称为( 接触器式 )继电器。

其各对触头允许通过的电流是( 相同 )的，额定电流一般为( 5A )。

10、JW2型行程开关是一种具有( 双断点 )快速动作的( 微动 )开关。

11、气囊式时间继电器要调整其延时时间可改变( 进气口 )的大小，进气快则( 延时时间短 )，反之则( 延时时间长 )。

12、电流继电器的吸引线圈应( 串联 )在主电路中。

欠电流继电器在主电路通过正常工作电流时，动铁心已经被( 吸合 )，当主电路的电流( 低于 )其整定电流时，动铁心才被( 释放 )。

电流继电器的文字符号是( KA )。

电气控制与plc系统考试试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于：A. 循环扫描B. 顺序执行C. 并行执行D. 随机执行答案：A3. 下列哪个不是PLC的输入设备？A. 按钮B. 传感器C. 继电器D. 显示器答案：D4. PLC的输出设备通常包括：A. 继电器B. 接触器C. 显示器D. 所有以上答案：D5. PLC的编程语言不包括：A. 梯形图B. 语句列表C. 汇编语言D. 结构化文本答案：C6. PLC的扫描周期主要取决于：A. CPU的速度B. 程序的复杂性C. 输入/输出的数量D. 以上所有答案：D7. PLC的I/O地址分配通常由什么决定？A. 用户B. PLC型号C. 程序设计D. I/O模块答案：B8. PLC的自诊断功能主要用于：A. 检测外部设备B. 检测内部故障C. 检测程序错误D. 检测电源问题答案：B9. PLC的扩展模块通常用于：A. 增加输入/输出点B. 增加CPU处理能力C. 增加存储空间D. 增加通信功能答案：A10. PLC的通信协议不包括：A. ModbusB. ProfibusC. CANopenD. USB答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出接口通常被标记为________和________。

答案：I/O2. PLC的CPU模块负责执行________和________。

答案：逻辑运算，数据处理3. PLC的编程软件通常提供________和________两种模式。

答案：编程，调试4. PLC的输出模块通常包括继电器、________和________。

答案：晶体管输出，晶闸管输出5. PLC的扫描周期包括________和________两个阶段。

答案：输入扫描，输出扫描6. PLC的通信协议用于实现设备之间的________和________。

电气控制与plc应用考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程控制器C. 可编程逻辑处理器D. 可编程控制逻辑器2. 下列哪个不是PLC的基本功能（）。

A. 输入/输出控制B. 定时/计数C. 数据处理D. 模拟信号处理3. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压4. 在PLC中，常闭触点的符号是（）。

A. 常开触点B. 常闭触点C. 常开/常闭触点D. 无符号5. PLC的输入/输出模块通常采用（）接口。

A. 并行接口B. 串行接口C. 网络接口D. USB接口6. PLC的编程语言不包括（）。

A. 梯形图B. 语句列表C. 功能块图D. 汇编语言7. PLC的存储器中，用于存储用户程序的是（）。

A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 非易失性存储器8. PLC的输出模块中，晶体管输出适用于（）负载。

A. 交流B. 直流C. 感性D. 容性9. PLC的输入模块中，光电耦合器的作用是（）。

A. 隔离输入信号B. 放大输入信号C. 转换输入信号D. 滤波输入信号10. PLC的通信协议中，Modbus协议主要用于（）。

A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信二、多项选择题（每题3分，共15分）1. PLC的特点包括（）。

A. 可靠性高B. 编程简单C. 灵活性好D. 价格低廉2. PLC的输入设备包括（）。

A. 按钮B. 传感器C. 继电器D. 显示器3. PLC的输出设备包括（）。

A. 接触器B. 指示灯C. 电机D. 变频器4. PLC的编程语言包括（）。

A. 梯形图B. 布尔表达式C. 功能块图D. 结构化文本5. PLC的通信方式包括（）。

A. 串行通信B. 并行通信C. 以太网通信D. 无线通信三、判断题（每题2分，共20分）1. PLC的扫描周期是固定的。

plc初级试题及答案PLC初级试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC的编程语言不包括以下哪一项？A. 梯形图B. 语句列表C. 功能块图D. 汇编语言答案：D3. PLC的输入/输出模块通常不包括以下哪种接口？A. 继电器B. 晶体管C. 模拟量D. 串口答案：D4. 以下哪个不是PLC的组成部分？A. CPUB. 存储器C. 显示器D. 电源答案：C5. PLC的扫描周期主要受哪些因素影响？A. 程序复杂度B. CPU处理速度C. I/O点数D. 所有以上答案：D6. PLC的输出模块中，晶体管输出主要用于：A. 直流负载B. 交流负载C. 脉冲负载D. 所有以上答案：A7. PLC的输入模块中，光电耦合器的作用是：A. 隔离B. 放大C. 滤波D. 转换答案：A8. PLC的编程软件通常不包括以下哪种功能？A. 程序编辑B. 程序下载C. 程序运行D. 数据库管理答案：D9. PLC的模拟量输入模块主要用于：A. 读取数字信号B. 读取模拟信号C. 输出数字信号D. 输出模拟信号答案：B10. PLC的通信协议中，MODBUS通常用于：A. 以太网通信B. 串行通信C. 无线通信D. 光纤通信答案：B二、填空题（每题2分，共20分）1. PLC的CPU在执行程序时，首先执行的是_______程序。

答案：启动2. PLC的输入/输出地址通常由_______和_______组成。

答案：模块号，点号3. PLC的程序存储器中，_______用于存储用户程序。

答案：用户程序存储区4. PLC的输出模块中，继电器输出通常用于_______负载。

答案：交流5. PLC的模拟量输入模块通常用于处理_______信号。

答案：连续变化6. PLC的通信协议中，PROFIBUS主要用于_______通信。

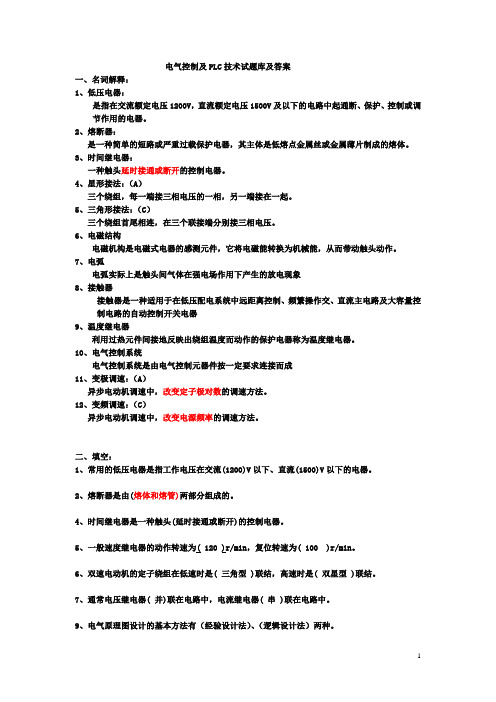

电气控制及PLC技术试题库及答案一、名词解释：1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。

2、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。

3、时间继电器：一种触头延时接通或断开的控制电器。

4、星形接法：（A）三个绕组，每一端接三相电压的一相，另一端接在一起。

5、三角形接法：（C）三个绕组首尾相连，在三个联接端分别接三相电压。

6、电磁结构电磁机构是电磁式电器的感测元件，它将电磁能转换为机械能，从而带动触头动作。

7、电弧电弧实际上是触头间气体在强电场作用下产生的放电现象8、接触器接触器是一种适用于在低压配电系统中远距离控制、频繁操作交、直流主电路及大容量控制电路的自动控制开关电器9、温度继电器利用过热元件间接地反映出绕组温度而动作的保护电器称为温度继电器。

10、电气控制系统电气控制系统是由电气控制元器件按一定要求连接而成11、变极调速：（A）异步电动机调速中，改变定子极对数的调速方法。

12、变频调速：（C）异步电动机调速中，改变电源频率的调速方法。

二、填空：1、常用的低压电器是指工作电压在交流(1200)V以下、直流(1500)V以下的电器。

2、熔断器是由(熔体和熔管)两部分组成的。

4、时间继电器是一种触头(延时接通或断开)的控制电器。

5、一般速度继电器的动作转速为( 120 )r/min，复位转速为( 100 )r/min。

6、双速电动机的定子绕组在低速时是( 三角型 )联结，高速时是( 双星型 )联结。

7、通常电压继电器( 并)联在电路中，电流继电器( 串 )联在电路中。

9、电气原理图设计的基本方法有（经验设计法）、（逻辑设计法）两种。

11、电气控制系统图分为（电气原理图）（电气安装接线图）和（电气元件布置图）三类。

12、三相异步电动机常用的电气制动方法有（反接制动）和（能耗制动）。

电气控制及PLC应用试题及参考答案电气控制及PLC应用试题及参考答案电气控制与PLC应用考试试卷（1）１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于( B )的电路中起通断、保护、控制或调节作用的电器设备。

[A 1200 V；B 1500 V］2．对于交流电磁铁，铁心（ A ），线圈（ A ），吸引线圈做成（ A ），且设线圈骨架，线圈与铁心非接触，易于铁心散热。

[A 发热；B不发热。

A 发热；B不发热。

A 短而厚的矮胖型；B 高而薄的瘦长型]3．对于直流电磁铁，其励磁电流的大小与气隙（ A ），动作过程中为恒磁通工作，其吸力随气隙的减小而（ A ）。

[A 无关；B成正比。

A增大；B减小]4．中间继电器实质是一种（ B ）继电器，触点对数（ A ），触点容量（A），动作灵敏度高。

[A 电流;B电压。

A多;B 少。

A大；B小]5. 电压继电器的线圈与负载（ B ）。

线圈匝数（ A ），导线( B )。

[A 串联；B并联。

A多；B 少。

A粗；B细]1.在电气控制系统图指的是三种类型的图，分别为：1.电气原理图；2、电器布置图；电气安装接线图。

2.笼型三相异步电动机全压起动控制线路中，短路保护利用熔断器；过载保护利用热继电器；欠压、失压保护利用接触器1.电器有几种分类方式？都是按什么分类的？（5分）答：有三种分类方式。

分别为：1、按工作电压等级分类；2、按用途分类；3、按工作原理分类。

2. 断路器（也叫自动开关）它同时具有那些保护作用？（6分）答：具有欠压 ; 过载 ; 短路等保护作用。

3.FX系列有几条基本指令？几条辑运算指令？（3分）答：基本指令LD（取）、 LDI（取反）、 OUT （输出）4.FX系列有几条逻辑运算指令？（6分）答：辑运算指令AND （与）、ANI （与非）、OR （“或”）、 ORI （“或非”）、ANB （块“与”）、ORB （块“或”）电气控制与PLC应用考试试卷（2）一、填空题：1、三相异步电动机机主要由定子和转子组成。

电气控制与plc考试题库及答案一、单选题1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑控制单元答案：A2. 下列哪个选项不是PLC的特点？（）。

A. 高可靠性B. 易于编程C. 价格昂贵D. 灵活性高答案：C3. PLC的输入/输出接口通常采用的信号类型是（）。

A. 模拟信号B. 数字信号C. 光信号D. 声音信号答案：B二、多选题1. PLC在工业控制中的应用包括（）。

A. 机床控制B. 交通信号控制C. 家庭电器控制D. 机器人控制答案：A B D2. 下列哪些是PLC的编程语言？（）。

A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：A B C三、判断题1. PLC的输入/输出接口可以直接与交流220V的设备连接。

（）答案：错误2. PLC的扫描周期是指PLC完成一次从输入扫描到输出更新的全过程。

（）答案：正确3. PLC的程序可以在运行中随时修改。

（）答案：错误四、填空题1. PLC的编程语言中，______图是最常用的编程语言之一。

答案：梯形2. PLC的输出接口通常包括______输出和继电器输出。

答案：晶体管3. PLC的输入接口通常包括______输入和______输入。

答案：直流；交流五、简答题1. 简述PLC的工作原理。

答案：PLC的工作原理是采用循环扫描的方式，首先对输入信号进行扫描，然后执行用户程序，最后更新输出状态。

2. 解释PLC的扫描周期对系统性能的影响。

答案：PLC的扫描周期决定了系统响应的速度，扫描周期越短，系统响应越快，但可能会增加CPU的负担，反之则可能导致系统响应变慢。

六、计算题1. 假设一个PLC的扫描周期为10ms，计算在1分钟内该PLC可以完成多少次扫描。

答案：1分钟=60000ms，60000ms / 10ms = 6000次。

2. 如果一个PLC的输入信号处理时间为2ms，输出信号处理时间为1ms，计算该PLC的最小扫描周期。

电气控制与PLC技术部分复习题（难度分级）一、选择题：（130题）基础题（简单）1.低压断路器（）。

A. 有短路保护，有过载保护B. 无短路保护，有过载保护C. 有短路保护，无过载保护D. 无短路保护，无过载保护2.常用低压电器包括低压配电电器和( )两类。

A、低压保护电器B、低压控制电器C、低压主令电器D、低压漏电电器3.PLC用户程序执行顺序( )。

A. 先左后右,先上后下,逐句扫描B. 先右后左,先上后下,逐句扫描C. 先左后右,先下后上,逐句扫描D. 先右后左,先下后上,逐句扫描4.PLC中不包括（）。

A. CPUB. 输入/输出部件C. 中间继电器D. 存储器5.以下关于PLC的说法，正确的是( )。

A、PLC是生产过程控制计算机的英文缩写B、PLC是专门用于逻辑控制的PC机的英文缩写C、PLC是工业逻辑控制器的英文缩写D、PLC是可编程序逻辑控制器的英文缩写6.目前，PLC按结构形式分主要分为整体式和( )两种。

A、开放式B、集成式C、扩展式D、模块式7.模块式PLC的基本结构包括导轨、电源模块、CPU模块、( )、I/O模块等。

A、显示模块B、组态模块C、接口模块D、负载模块8.世界上第一台PLC生产于（）。

A．1968年德国 B. 1967年日本 C．1969年美国 D. 1970年法国9.PLC的工作方式是（）。

A. 等待工作方式B. 中断工作方式C. 解释工作方式D. 循环扫描工作方式10.通讯能力是指PLC与PLC、PLC与计算机之间的( ) 能力。

A．数据交换 B．数据运算 C．数据传送 D．数据传送及交换11.通常PLC使用的编程语言为语句表、( )、功能图三种语言。

A、逻辑图B、BASICC、梯形图D、步进图12.一般来说，实现同样的控制任务，用PLC实现比用纯继电器系统实现( )。

A、硬件成本更低B、设计施工周期长C、功能改变更灵活方便D、安装接线更复杂13.关于PLC的应用，以下说法不正确的是( )。

电气控制与plc考试题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。

A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的输入设备通常包括（）。

A. 按钮和传感器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：A3. PLC的输出设备通常包括（）。

A. 指示灯和蜂鸣器B. 继电器和接触器C. 显示器和打印机D. 变频器和伺服电机答案：B4. PLC的工作原理基于（）。

A. 顺序控制B. 并行控制C. 循环扫描D. 事件驱动答案：C5. PLC的编程语言不包括（）。

A. 梯形图B. 功能块图C. 布尔逻辑D. 汇编语言答案：D6. PLC的扫描周期主要取决于（）。

A. 程序复杂度B. 硬件性能C. 输入输出数量D. 电源电压答案：A7. PLC的存储器分为（）。

A. 只读存储器和随机存取存储器B. 只读存储器和可编程存储器C. 随机存取存储器和可擦写存储器D. 可擦写存储器和非易失性存储器答案：B8. PLC的输入滤波器的作用是（）。

A. 消除电磁干扰B. 提高输入信号的稳定性C. 减少输入信号的延迟D. 增加输入信号的强度答案：A9. PLC的输出隔离的作用是（）。

A. 防止电流回流B. 保护PLC内部电路C. 增加输出信号的强度D. 减少输出信号的延迟答案：B10. PLC的自诊断功能可以检测（）。

A. 程序错误B. 硬件故障C. 输入输出状态D. 所有选项答案：D二、填空题（每空1分，共20分）1. PLC的英文全称是_______，中文全称是_______。

答案：Programmable Logic Controller；可编程逻辑控制器2. PLC的输入设备包括按钮、传感器、_______等。

答案：接近开关3. PLC的输出设备包括继电器、接触器、_______等。

答案：指示灯4. PLC的工作原理基于_______控制方式。

《2020年电气控制与PLC》考试复习试题附答案1、按工作电压等级电器分为和。

2、熔断器在电路中主要的起作用。

3、S7-200PLC的编程语言有、和。

4、PLC的工作过程分为、、。

5、采用星三角启动控制线路，在启动时定子接，启动完后则由改成。

6、PLC主要由6部分组成：、、、、及。

7、接触器按其主触头所控制主电路电流的种类可分为和。

（）1、所谓低压在我国是指50Hz、380V或50Hz、220V。

（）2、按钮通常用来短时间接通或断开大电流控制的电路。

（）3、电气技术中的文字符号分为基本文字符号和辅助文字符号。

（）4、热继电器主要对电动机起过载保护和断相保护。

（）5、按照国标规定：“停止”和“急停”必须用绿色。

（）6、PLC的电源一般采用AC～220V。

（）7、I/O点数是PLC的重要指标，I/O点数越多，控制规模越大。

（）8、PLC中的一步占2个地址。

（）9、SM0.5为秒脉冲。

（）10、PLC的扫描顺序为从左到右,从上到下。

1.接触器的线圈额定电流和额定电压与接触器的额定电流和接触器的额定电压有何区别？答：线圈的额定电压标注在线包上，与是控制回路的电压一致，其额定电流为额定电压下流过线圈的电流，而额定电压标注在铭牌上，与主回路的电压一致，其额定电流大于主回路电流。

2.在什么情况下中间继电器可以取代接触器启动电动机？答：在控制小功率、轻负载电动机的电路中3.电动机的启动电流很大，当电动机启动时，热继电器会不会动作？为什么？答：正常情况下不会动作，因为电动机启动的时间比较短，其电流产生的热效应不足以使热继电器动作。

4.空气式时间继电器如何调节延时时间？JST型时间继电器触头有哪几类？画出他们的图形符号。

答：用螺丝刀调节进气孔气隙大小其触头有如下类型5.熔断器为什么一般不用作过载保护？答：熔断器主要用于短路保护和严重过载保护，只有当线路电流达到熔断器熔断短路一定的时间后，熔断器才熔断，而一般的过载电流远远小于熔断电流，熔断器不会熔断，不能起到过载保护的作用。
