井控复习重点1、井控设备是指实施油气井压力控制技术的一整套专用设备、仪表和工具。
2、井控装备的组成1）井口装置2）节流、压井管汇3）控制系统4)钻具内防喷工具5)监测及报警装置6)钻井液气体分离器、起7)钻自动灌钻井液装置3、井控装备的作用1）防止井喷:保持P泥浆≥P地层防止井喷条件的形成2）及时发现溢流:对油气井进行监测以便尽早发现井喷预兆3）迅速控制井喷:溢流、井涌、井喷发生后，迅速关井，实施压井作业，对油气井重建压力控制4）处理复杂情况:在油气井失控的情况下，进行灭火抢险等处理作业。
4、液压防喷器的特点1)动作迅速2)操作方便，安全可靠3)现场维修方便动作迅速环形防喷器的液动封井时间一般不大于30 秒闸板防喷器的液动封井时间为3—8 秒打开液动放喷阀的时间为 3 秒操作方便安全可靠现场维修方便闸板防喷器的闸板坏了，环形防喷器的胶芯坏了，在现场都可以进行更换。
5、井口防喷器的组合井口的部件自下而上的顺次为：套管头、四通、双闸板防喷器、环形防喷器、防溢管。
6、环形：FH 通径CM—工作压力MPa7、闸板：数字FZ通径CM—工作压力MP a… 1 ?表示单闸板… 2 ?表示双闸板防喷器… 3 ?表示三闸板防喷器8、环形防喷器作用1）、可封整个的井口（也叫封零）井为空井时2）、可封环形空间（也叫封环空）井不为空井时,可用一种尺寸的胶芯封各种不同尺寸的环形空间3）、在封井的情况下,可向井里多下入钻具。
必须要有减压调压阀或缓冲储能器的配合；使用的钻具必须有18。
坡度的对焊钻杆接头。
9、环形防喷器根据胶芯形状分为：锥型胶芯环形防喷器、球型胶芯环形防喷器、组合胶芯环形防喷器10、环形防喷器工作原理1）关井(锥形胶芯)液压油进入油缸的关闭腔，推动活塞上行，胶芯也上行，在顶盖的限制作用下，胶芯只能向心收缩，挤出橡胶，封住井口。
2）开井(锥形胶芯）液压油进入油缸的开启腔，推动活塞下行，胶芯也下行，活塞对胶芯的挤压力消除，胶芯在自身弹力的作用下，恢复原状，把井打开。
井控知识培训一、井控设备概述井控设备在钻井作业中的重要性井控设备是钻井作业中用于控制和防止井喷等事故的关键设备。
通过有效的井控设备操作和维护，可以保障钻井作业的安全顺利进行，降低事故发生的风险。
井控设备的组成和功能井控设备主要包括防喷器、控制箱、管线等，用于在钻井过程中控制和释放压力，防止井喷等事故的发生。
防喷器是井控设备的重要组成部分，具有封闭和释放井口的功能，能够在紧急情况下有效地控制住井内的压力。
控制箱则是控制防喷器的关键设备，能够实现远程控制和自动控制等多种操作方式。
管线则是连接和控制井控设备的管道系统，需要具有良好的耐压和耐腐蚀性能。
二、井控设备操作规程操作前的准备和检查在进行钻井作业前，应认真检查井控设备的完好性，确保其处于正常的工作状态。
需要检查的内容包括防喷器的密封性能、控制箱的操作性能以及管线连接的紧固程度等。
操作步骤和注意事项在进行钻井作业时，应按照规定的操作步骤进行井控设备的操作。
操作人员需要掌握正确的操作技能，熟悉设备的各项功能和参数。
在操作过程中，应密切关注钻井参数的变化，及时发现异常情况并进行处理。
三、井控设备维护保养日常维护保养的重要性井控设备的维护保养是保障其正常运转的重要措施。
通过定期的维护保养，可以及时发现和处理设备存在的隐患和问题，防止因设备故障而引发的事故。
维护保养的内容和方法在进行井控设备的维护保养时，需要按照规定的保养计划进行保养。
保养的内容包括对防喷器、控制箱和管线等进行清洗、检查、更换密封件等，确保设备的各项性能处于正常状态。
同时，也需要对设备的各项参数进行定期校准，保证其准确性和可靠性。

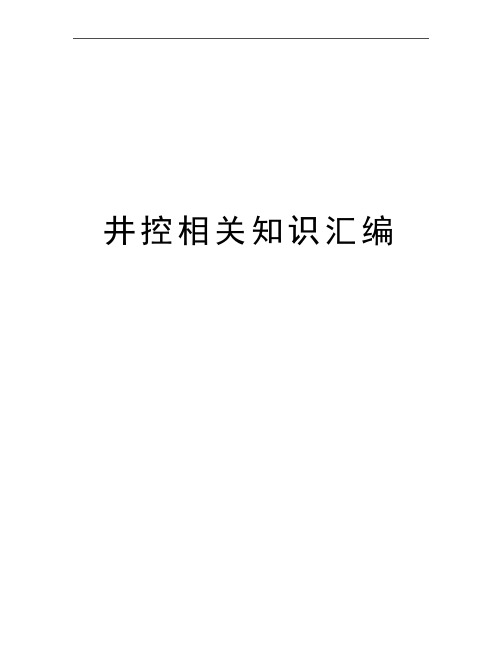

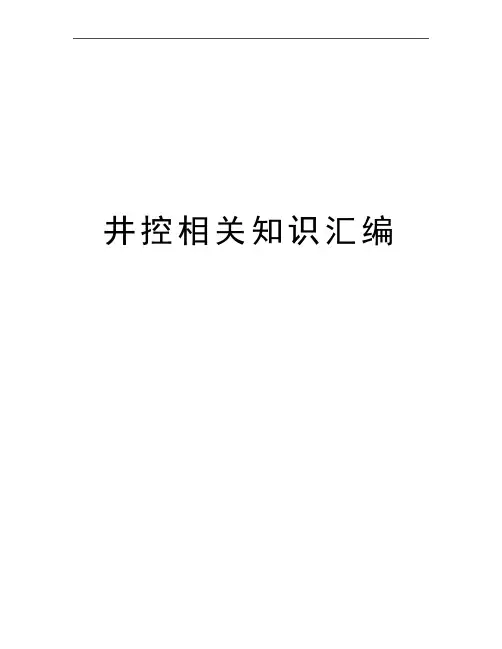

井控相关知识汇编井控相关知识汇编1、什么是井控设备？答：井控设备是实施油气井压力控制技术的一整套专用设备、仪表与工具。
2、井控设备的功用是什么?答：（1）预防井喷。
（2）及时发现溢流。
（3）迅速控制井喷。
（4）处理复杂情况。
3、井控设备包括那些设备？答：包括套管头、钻井四通、防喷器组、控制系统、节流压井管汇及节控箱、监测设备、钻井液液气分离器、加重装置、自动灌浆装置和钻井内防喷工具等。
4、我国液压防喷器的压力等级共分哪几级？答：5级。
即：14、 21、 35、70、 105 (Mpa )5、我国液压防喷器的公称通径共分几种？常用哪几种？答：9种。
即：180、230、280、346、426、476、528、540、680（mm），现场常用：280、346、540（mm）6、环形防喷器的功用是什么？答：（1）封零。
（井内无钻具）（2）封环空。
（3）封井起下钻作业。
（须用18º坡度接头的对焊钻杆）7、环形防喷器的类型有哪几种？答：锥型、球型、组合胶芯环形防喷器。
国产的有锥形和球形。
8、锥型胶芯防喷器主要有哪几部分组成？答：主要由顶盖、壳体、防尘圈、活塞、支撑筒和锥型胶芯等组成。
9、环形防喷器的封井的液控油压通常应超过多少？封井液压过大会怎样？答：10.5Mpa。
封井液压过大胶芯易老化变脆；弹性减弱；耐磨性降低。
10、如何合理地使用环形防喷器？答：（1）在现场不做封零试验，但按规定做封环空试验。
（2）在封井状态，一般油压在5Mpa以下，可慢速上下活动钻具，但不许转动钻具。
（3）不许用微开环形防喷器的办法泄降套压，严禁将环形防喷器当刮泥器使用。
（4）封井起下钻作业时，须用18º坡度的对焊接头钻杆。
（5）封井液控油压不应过大，液控油压最大不许超过15Mpa。
通常，封井液控油压不超过10.5Mpa。
（6）环形防喷器不许长期封井。
（7）胶芯备件应妥善保管。
11、环形防喷器为什么不能用以长期封井？答：（1）胶芯在长时间的挤压作用下会加速橡胶老化变脆、降低使用寿命。

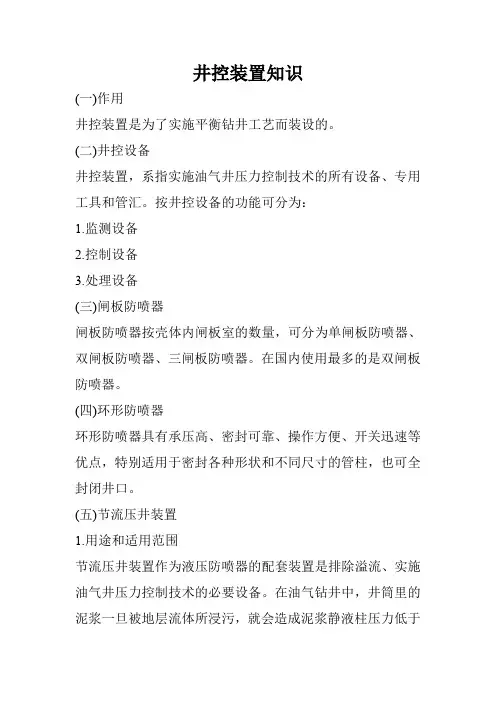

井控装置知识
(一)作用
井控装置是为了实施平衡钻井工艺而装设的。
(二)井控设备
井控装置，系指实施油气井压力控制技术的所有设备、专用工具和管汇。
按井控设备的功能可分为：
1.监测设备
2.控制设备
3.处理设备
(三)闸板防喷器
闸板防喷器按壳体内闸板室的数量，可分为单闸板防喷器、双闸板防喷器、三闸板防喷器。
在国内使用最多的是双闸板防喷器。
(四)环形防喷器
环形防喷器具有承压高、密封可靠、操作方便、开关迅速等优点，特别适用于密封各种形状和不同尺寸的管柱，也可全封闭井口。
(五)节流压井装置
1.用途和适用范围
节流压井装置作为液压防喷器的配套装置是排除溢流、实施油气井压力控制技术的必要设备。
在油气钻井中，井筒里的泥浆一旦被地层流体所浸污，就会造成泥浆静液柱压力低于
地层压力，导致溢流发生。
这时需要关闭防喷器，调节节流阀的开启程度，控制一定的回压，以维持稳定的井底压力，加重泥浆或泵人重泥浆压井。
除此之外，节流压井装置还可以用于洗井等作业。
2.分类
(1)手动节流压井装置。
(2)遥控节流压井装置。
井控基础知识宣贯材料第一章井控设备概述1、井控设备定义：答：井控设备是实施油气井压力控制的一整套专用设备、仪表与工具。
2、井控设备有哪些功用？答：预防井喷，及时发现溢流，迅速控制井喷，处理复杂情况。
3、井控设备由哪几部分组成？答：（1）井口防喷器组----环形防喷器、闸板防喷器、四通等；（2）控制装置----蓄能器装置、遥控装置、辅助遥控装置、节流管汇液控箱；（3）节流与压井管汇；（4）钻具内防喷工具----方钻杆上下旋塞、钻杆回压凡尔、投入式单向阀等；（5）加重钻井液装置；（6）起钻灌钻井液装置；（7）钻井液气体分离器；（8）监测仪表----泥浆灌液面监测仪、硫化氢检测器。
4、液压闸板防喷器用液压几秒内能关井？答：闸板防喷器利用液压能够在3～8秒内实现关井。
5、环形防喷器利用液压能够在几秒内实现封井？答：环形防喷器利用液压能够在30秒内实现封井。
6、我国液压防喷器的压力级别共分哪几级？答：我国液压防喷器的最大工作压力共分5级，即：14MPa 、21MPa、35MPa、70MPa、105MPa。
7、我国液压防喷器的公称通径共分几种？常用哪几种？答：我国液压防喷器的公称通径共分9种。
但常用的公称通径多为230mm、280mm、346mm、540mm几种。
8、指出下列代号的防喷器是什么类型？最大工作压力是多少？公称通径有多大？（1）FZ23－21（2）2FZ35－21（3）FH28－35答：（1）FZ23－21表示单闸板防喷器，公称通径为23厘米，最大工作压力为21MPa。
（2）2FZ35－21表示双闸板防喷器，公称通径为346毫米，最大工作压力为21MPa。
（3）FH28－35表示环形防喷器，公称通径为28厘米，最大工作压力为35MPa。
第二章环形防喷器（即万能防喷器）1、环形防喷器都能起什么作用？答：（1）当井内无钻具时，可用以全封井口（简称封零）；（2）当井内有钻具时，可用以封闭井口环形空间（简称封环空）；（3）环形防喷器在封闭具有18度坡度接头的对焊钻杆时，可强行起下钻作业（又称不压井起下钻作业）。
第一章、井控设备系统 (2)一、井控设备系统组成 (2)二、井控设备功用 (2)三、防喷器型号和规范 (3)1、防喷器公称通径的选择 (3)2、防喷器压力等级的选择 (3)3、组合形式 (3)第二章、井控工艺 (3)一、溢流产生的主要原因和征兆 (3)1、溢流产生的原因 (3)2、溢流的征兆 (4)二、溢流的预防 (4)1、钻井设计 (4)2、日常作业 (5)3、钻开油气层前 (5)4、钻开油气层中 (5)5、钻开油气层后 (5)三、溢流的处理 (5)1、发生溢流应采取的措施 (5)2、关井原则 (6)3、关井方式 (6)4、关井程序 (6)5、浮阀钻具关井立压的确定 (6)四、压井作业 (7)1、压井基本原理 (7)2、井控计算 (7)3、压井方法 (8)4、低泵速磨阻选择 (10)5、深水井控相关概念 (10)在钻井进入某一地层之前，地层中各种压力保持着自身的平衡。
在钻进进入各种地层的过程中，不断破坏地层中各种压力的平衡关系。
地层压力、地层破裂压力、地层坍塌压力与井筒压力之间具有非常重要的关联。
当井筒压力小于地层压力，地层中的流体会进入井筒；当井筒压力小于地层坍塌压力，井壁岩石会发生坍塌；当井筒压力大于地层破裂压力，会压漏地层，导致井漏发生。
钻井过程中，对井内压力实施的控制，通常称为井控。
井控的任务主要有两方面，第一、通过控制井内钻井液密度，使井底压力和底层压力保持在一个相对平衡的状态；第二、当地层流体侵入井筒超过一定量后，通过井口装置的控制及调整井内钻井液密度，将井内侵入的地层流体安全排出，并建立新的适合井底压力和地层压力的关系，确保安全钻进。
第一章、井控设备系统一、井控设备系统组成1、井口装置及控制系统，包括液压防喷器及控制系统、四通、套管头法兰短节等。
2、井控管汇，包括节流管汇、压井管汇、放喷管汇及放喷管线等。
3、钻柱内防喷工具，包括浮阀等。
4、井控仪表，包括综合录井仪、液面监测仪、溢流报警仪及各种压力表等。

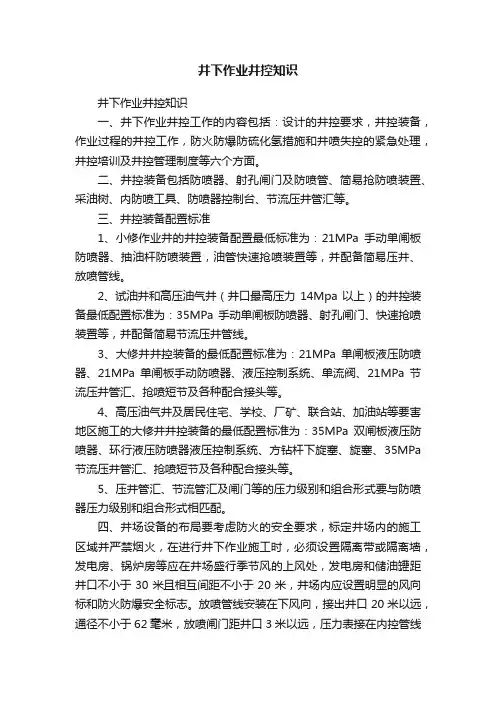

井下作业井控知识井下作业井控知识一、井下作业井控工作的内容包括：设计的井控要求，井控装备，作业过程的井控工作，防火防爆防硫化氢措施和井喷失控的紧急处理，井控培训及井控管理制度等六个方面。
二、井控装备包括防喷器、射孔闸门及防喷管、简易抢防喷装置、采油树、内防喷工具、防喷器控制台、节流压井管汇等。
三、井控装备配置标准1、小修作业井的井控装备配置最低标准为：21MPa手动单闸板防喷器、抽油杆防喷装置，油管快速抢喷装置等，并配备简易压井、放喷管线。
2、试油井和高压油气井（井口最高压力14Mpa以上）的井控装备最低配置标准为：35MPa 手动单闸板防喷器、射孔闸门、快速抢喷装置等，并配备简易节流压井管线。
3、大修井井控装备的最低配置标准为：21MPa单闸板液压防喷器、21MPa单闸板手动防喷器、液压控制系统、单流阀、21MPa节流压井管汇、抢喷短节及各种配合接头等。
4、高压油气井及居民住宅、学校、厂矿、联合站、加油站等要害地区施工的大修井井控装备的最低配置标准为：35MPa双闸板液压防喷器、环行液压防喷器液压控制系统、方钻杆下旋塞、旋塞、35MPa 节流压井管汇、抢喷短节及各种配合接头等。
5、压井管汇、节流管汇及闸门等的压力级别和组合形式要与防喷器压力级别和组合形式相匹配。
四、井场设备的布局要考虑防火的安全要求，标定井场内的施工区域并严禁烟火，在进行井下作业施工时，必须设置隔离带或隔离墙，发电房、锅炉房等应在井场盛行季节风的上风处，发电房和储油罐距井口不小于30米且相互间距不小于20米，井场内应设置明显的风向标和防火防爆安全标志。
放喷管线安装在下风向，接出井口20米以远，通径不小于62毫米，放喷闸门距井口3米以远，压力表接在内控管线与放喷闸门之间，放喷管线如遇特殊情况需要转弯时，转弯处要用锻造钢制弯头，每隔10米-15米用地锚或水泥墩将放喷管线固定牢靠。
压井管线自套管闸门接出，安装在当地季节风的上风向。
五、所有在用的井控装备必须按规定的时间由使用单位送到勘探局指定井控检测中心进行检测。

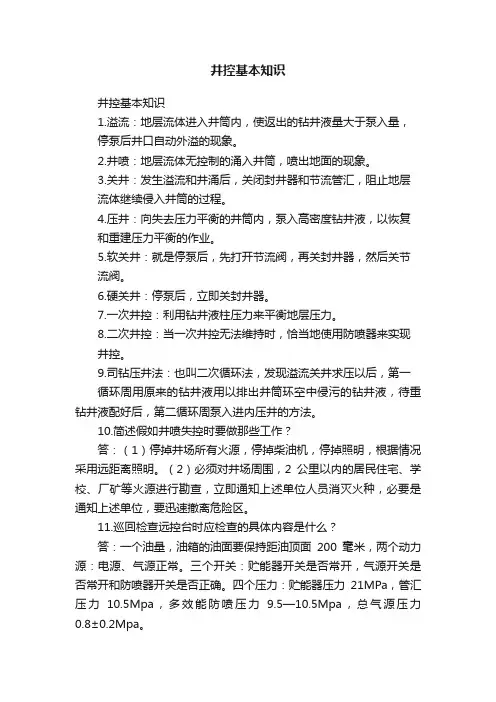

井控基本知识井控基本知识1.溢流：地层流体进入井筒内，使返出的钻井液量大于泵入量，停泵后井口自动外溢的现象。
2.井喷：地层流体无控制的涌入井筒，喷出地面的现象。
3.关井：发生溢流和井涌后，关闭封井器和节流管汇，阻止地层流体继续侵入井筒的过程。
4.压井：向失去压力平衡的井筒内，泵入高密度钻井液，以恢复和重建压力平衡的作业。
5.软关井：就是停泵后，先打开节流阀，再关封井器，然后关节流阀。
6.硬关井：停泵后，立即关封井器。
7.一次井控：利用钻井液柱压力来平衡地层压力。
8.二次井控：当一次井控无法维持时，恰当地使用防喷器来实现井控。
9.司钻压井法：也叫二次循环法，发现溢流关井求压以后，第一循环周用原来的钻井液用以排出井筒环空中侵污的钻井液，待重钻井液配好后，第二循环周泵入进内压井的方法。
10.简述假如井喷失控时要做那些工作？答：（1）停掉井场所有火源，停掉柴油机，停掉照明，根据情况采用远距离照明。
（2）必须对井场周围，2公里以内的居民住宅、学校、厂矿等火源进行勘查，立即通知上述单位人员消灭火种，必要是通知上述单位，要迅速撤离危险区。
11.巡回检查远控台时应检查的具体内容是什么？答：一个油量，油箱的油面要保持距油顶面200毫米，两个动力源：电源、气源正常。
三个开关：贮能器开关是否常开，气源开关是否常开和防喷器开关是否正确。
四个压力：贮能器压力21MPa，管汇压力10.5Mpa，多效能防喷压力9.5—10.5Mpa，总气源压力0.8±0.2Mpa。
12.井喷失火后常用的灭火方法有哪四种？答；（1）密集水流灭火法。
（2）快速灭火法。
（3）空中爆炸灭火法。
（4）钻定向井灭火法。
13.井下发生溢流的根本原因是井底压力底于地层压力。
14.发生井喷事故的根本原因是井下发生溢流并未及时阻止溢流的继续发生。
15.为了防止井喷事故的发生，对司钻的基本要求是及时发现溢流，及时正确关井。
16.提钻时的主要溢流显示是灌入井内的泥浆量小于提出钻具的体积。
