自卸汽车液压系统一般包括举升液压系统和转向液压系统。

自卸汽车液压系统原理上相对来说比较简单，但其中有许多具体问题需要认真去研究。

国内自卸汽车液压系统设计，基本上釆用的是传统的经验性设计，整体性能很难达到置优。

本文通过对為位自卸汽车的研究，提出了自卸汽车举升液压系统和转向液压系统的一般设计流程和现代设计方法，并对其中的重要环节做了说明，给出了一些比较成熟的解决方案，以期对国产离位自卸汽车液压系统的设计有所启发。

关键字：鬲位自却汽车、液压系统、液压缸AbstractThe design of hydraulic system of high dump truck will directly affect the performance and production efficiency・ The hydraulic system of dump tiuck generally includes lifting hydraulic system and steering hydraulic system・ Dump truck hydraulic system principle is relatively simple, but there are many specific issues need to seriously study・ The design of the hydraulic system of the dump truck in China is mainly based on the traditional empirical design. Based on the research of high dump truck, the hydraulic system of dump truck lifting and steering hydraulic system of general design process and modern design methods, and one of the important aspects described, given some mature solutions, in order to inspire the design of domestic high truck hydraulic system.Key words: high dump truck, hydraulic system, hydraulic cylinder引言高位自卸汽车是专用自卸汽车一种，高位自卸汽车主要用于运输散装并可以散堆的货物（如沙、土、以及农作物等），服务于建材厂、矿山、工地等。

课程设计题目：自卸车液压系统学院：机械工程学院专业：车辆工程班级：131班姓名：朱哲学号：130505127指导老师：段鸿杰目录第一章绪论 (3)1.1自卸车简介 (3)1.2自卸车的组成 (4)1.3自卸车整车质量利用系数 (4)第二章原理分析 (5)2.1 举升阶段 (5)2.2静止阶段 (5)2.3下降阶段 (6)2.4自卸车举升运动 (7)第三章液压缸计算 (7)3.1液压缸基本结构参数及相关标准 (7)3.2计算液压缸内径 (7)3.3活塞杆径的确定 (8)3.4缸的流量的计算 (8)3.5液压缸举升力和油压曲线 (9)第四章液压泵计算 (9)4.1计算液压泵最大压力 (9)4.2计算液压泵的流量 (10)4.3液压泵功率计算 (10)第五章其它元件 (11)5.1油管计算 (11)5.2油箱计算 (11)第六章回路 (12)6.1举升回路 (12)6.2过滤器 (13)6.3阀的参数 (13)6.4液压油选择 (14)第七章自卸车效率计算 (14)参考文献 (15)第一章绪论1.1自卸车简介自卸汽车是本车装有发动机驱动的液压举升机构，能将车厢举升和回位，或将车厢倾斜一定角度卸货，靠自重使车厢回位的专用汽车。

近年来，随着我国城市化建设、高速铁路建设、公路建设、道路运输业的发展以及装卸机械化的要求，自卸汽车得到了快速发展，市场对自卸汽车的需求也日益增加。

自卸汽车大多用于工矿企业和建筑工地的散料、砂土等装卸作业，经常在山地、陡坡、弯道、坑洼地等恶劣环境中进行连续高强度作业，由于其装卸机械化的优点，能缩短装卸时间，减轻劳动强度，提高运输效率，所以逐渐发展成为各行业用来降低运输成本，提高劳动生产率的主要运输工具。

然而由于自卸汽车重量大、行驶速度高，长时间高负荷作业，加之工作行驶环境恶劣，所以必须具有可靠、灵活的举升、转向和制动等性能，而其举升机构的作业稳定性和整车性能稳定性的优劣将严重影响整车的安全性能和生产效率。

自卸汽车安全作业操作规程第一章总则第一条为保障自卸汽车操作的安全，规范作业流程，减少事故发生，制定本规程。

第二条本规程适用于所有从事自卸汽车操作工作的人员。

第三条所有从事自卸汽车操作的人员必须参加安全培训，并持相关证件。

第四条自卸汽车操作人员应严格遵守交通法规和相关的安全操作规定，切勿违章驾驶。

第五条自卸汽车操作人员应具备良好的驾驶技术、操作技能和应急处理能力。

第六条自卸汽车操作人员应定期进行人身保险和车辆保险，确保自身和车辆的安全。

第七条自卸汽车操作人员应时刻保持良好的精神状态，不得酒后驾车或疲劳驾驶。

第二章操作准备第一条自卸汽车操作人员应在操作前检查自卸汽车的车况，确保车辆处于良好的工作状态。

第二条自卸汽车操作人员应检查车辆的制动系统、转向系统、照明系统等关键部件的正常操作。

第三条自卸汽车操作人员应检查车辆的轮胎磨损情况和气压，确保轮胎状态良好，气压正常。

第四条自卸汽车操作人员应检查自卸汽车的液压系统、卸料系统等设备的工作是否正常。

第五条自卸汽车操作人员应检查自卸汽车的车身是否牢固，是否有异常噪音或异味。

第六条自卸汽车操作人员应佩戴安全帽、安全鞋，并穿着合适的作业服装。

第三章操作过程第一条自卸汽车操作人员应按照操作规程和作业指导书的要求，正确进行操作。

第二条自卸汽车操作人员应在操作前确认所搬运物料的重量和性质，确保车辆的载重不超过额定载重。

第三条自卸汽车操作人员应在操作前向相关部门汇报作业计划，并获得相关准入手续。

第四条自卸汽车操作人员应在驾驶过程中保持安全车距，注意其他车辆和行人的安全。

第五条自卸汽车操作人员应在驶入卸料地点前降低车速，融入交通流，并减少变道次数。

第六条自卸汽车操作人员应在卸料过程中确保周围环境安全，并保持车辆稳定。

第七条自卸汽车操作人员应在卸料完毕后，合理停放车辆，并关闭车辆动力。

第八条自卸汽车操作人员应在操作结束后对车辆进行检查，确保车辆处于正常状态。

第四章应急处理第一条自卸汽车操作人员应在发生事故或意外情况时，保持冷静，并迅速采取应急措施。

摘要自卸汽车是利用发动机动力驱动液压举升机构，将货箱倾斜一定角度从而达到自动卸货的目的，并依靠货箱自重使其复位。

因此，液压举升机构是自卸汽车的重要工作系统之一，其结构形式、性能好坏直接影响自卸汽车的使用性能和安全性能。

本论文首先对自卸式汽车进行了说明，同时根据设计需要对液压系统进行了简要的阐述，并设计液压举升机构及液压系统。

液压缸是一种配置灵活、设计制造比较容易而应用广泛的液压执行元件。

尽管液压缸有系列化标准的产品和专用系列产品,但由于用户对液压机械的功能要求千差万别,因而非标准液压元件的设计是不可避免的。

本次毕业设计的主要内容集中于自卸汽车液压缸的机械结构和液压系统的设计，介绍了自卸汽车的整个工作原理以及举升机构的工作原理，按照设计的一般原则和步骤对液压缸的机械结构和液压系统进行了详细的设计计算，并对其附属部件也进行了合适的选择。

最终得到一整套符合要求的汽车自卸系统。

关键词：自卸汽车，液压缸机械设计，液压系统设计目录1 绪论 (1)1.1 自卸汽车的作用 (1)1.2 自卸汽车的分类 (1)1.3 常见自卸汽车分类举例 (2)1.4 自卸汽车的举升机构 (3)1.5 自卸汽车的结构特点 (3)1.6 小结 (4)2 液压系统设计 (5)2.1 液压概述 (5)2.1.1 液压技术的发展 (5)2.1.2 液压传动 (5)2.2 自卸汽车液压系统设计 (6)2.2.1 液压缸概述 (6)2.2.2 液压系统原理图 (7)2.2.3 液压系统图 (8)2.3 小结 (9)3 液压缸结构设计 (10)3.1 液压缸结构设计的依据、原则和步骤 (11)3.1.1 设计依据 (11)3.1.2 设计的一般原则 (12)3.1.3 设计的一般步骤 (12)3.2 液压缸基本结构参数及相关标准 (13)3.2.1 液压缸的液压力分析和额定压力的选择 (14)3.2.2 液压缸内径D和外径D (16)13.2.3 活塞杆外径（杆径）d (17)3.2.4 液压缸基本参数的校核 (18)3.3 液压缸综合结构参数及安全系数的选择 (19)3.3.1 液压缸综合结构参数 (19)3.3.2 安全系数的选择 (19)3.4 液压缸底座结构设计 (21)3.5 缸体设计与计算 (22)3.5.1 缸筒设计 (23)3.5.2 缸头和油口设计 (26)3.6 活塞组件设计 (28)3.6.1 活塞杆设计 (28)3.6.2 活塞设计 (30)3.6.3 活塞与活塞杆的连接结构 (31)3.7 缸盖设计 (32)3.7.1缸盖材料和技术要求 (32)3.7.2 缸盖的结构设计 (33)3.8 焊接强度及螺纹连接计算 (34)3.8.1焊接强度计算 (32)3.8.2缸盖螺栓连接强度计算 (35)2.9 小结 (35)4 液压原件选择 (36)4.1 液压泵的确定 (36)4.2 阀类元件的确定 (37)4.2.1 选择阀类元件应注意的问题 (37)4.2.2 阀类元件的选择 (38)4.3 油箱的选择 (39)4.4 滤油器的选择 (39)4.5 管路的选择 (39)4.6 小结 (40)设计小结 (41)致谢辞 (42)参考文献 (44)1 绪论1.1 自卸汽车的作用自卸车的出现是随着时代的发展，搬运工作已经不是人力可以解决的情况下，使用高科技而开发的搬运器械。

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊摘要随着国民经济的增长，我国专用汽车市场进入了快速成长期。

2005年专用汽车生产企业已经有628家，专用汽车品种已经达到4900多个，2005年专用汽车产量达70万辆，占载货汽车总产量的40%。

作为专用汽车中一个分支的自卸汽车，陆续出现了多种多样的型式，其中最常见的是后倾式自卸汽车。

本文首先对自卸汽车国内外发展现状及设计内容作了相关的概述。

接着，按照自卸汽车设计步骤，从车厢设计、举升机构的设计选型、液压系统的设计等方面对CA3071PK2AEA80自卸汽车进行总体设计，并对主车架、副车架进行了改装与设计。

对整个CA3071PK2AEA80自卸汽车的外廓尺寸、轮距与轴距尺寸、前悬后悬以及整车的装载质量、整备质量、总质量、和轴载质量进行了相关的计算与设计。

关键字：专用汽车，自卸汽车，总体布置，举升机构┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊AbstractWith the national economic growth , China's auto market has entered a special rapid growth.2005 Special Purpose Vehicle manufacturers have been 628,Special Purpose Vehicle has reached more than 4900 varieties,2005 special vehicle production reached 700,000,Accounting for 40% of total truck. As a Special Purpose Vehicle in a branch of the dump truck , has been found in a wide variety of types , of which the most common is backward curved dump truck.In this paper, firstly, I made a general about the auto unload vehicle design and its development domestic and abroad. Then, at the point of compartment, rising organization etc, I started the design of the CA1167PK2EA80 auto unload vehicle. Also, I refit and designed the vice-car stalk. To whole CA1167PK2EA80 the lading quantity, reorganization quantity, measure, tread, wheelbase, forward suspension behind，proceeded the related calculation and design.KEY WORDS:Special Purpose Vehicle, Dump Truck, General layout ,Lifting mechanism┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊目录第一章绪论 (5)1.1引言 (5)1.2国内外专用车辆的发展概况 (6)1.2.1国外专用车辆发展概况 (6)1.2.2我国专用汽车的发展状况 (7)1.3研究本课题的目的和意义 (8)1.3.1专用车辆在汽车工业中的地位和作用 (8)1.3.2自卸汽车研究的目的和意义 (8)1.4自卸汽车的概述 (9)第二章自卸汽车总体设计 (11)2.1总体设计方案确定 (11)2.2二类底盘的选择 (11)2.2.1汽车底盘总成的满足要求 (11)2.3车厢的设计 (12)2.3.1车厢材料的选择 (13)2.3.2车厢质量的初步计算 (14)2.4副车架的设计 (16)2.4.1副车架的形状、尺寸以及材料的确定 (17)2.5副车架与车架的安装方式 (18)2.6举升机构的设计 (18)2.6.1举升机构的结构选型 (18)2.6.2最大举升角的确定 (20)2.7举升机构的结构设计 (22)2.8液压系统的设计 (26)2.8.1液压系统的结构特点和工作原理 (26)2.8.2油缸的选型与计算 (28)2.8.3油泵的选型与计算 (29)2.8.4油缸容积与油管内径的计算 (30)第三章自卸汽车主要参数的确定 (31)3.1主要尺寸参数 (31)3.1.1外廓尺寸 (31)3.1.2轴距和轮距 (32)3.1.3前悬、后悬 (32)3.2 质量参数 (32)3.3轴载质量及质心位置的确定 (34)3.3.1轴载质量的计算 (34)3.3.2 轴载质量分配原则 (34)3.3.3 质心位置 (35)第四章自卸汽车的校核 (37)4.1稳定性计算校核 (37)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊4.2自卸汽车部件运动干涉的校核 (37)4.2.1三角臂运动干涉的检验 (38)4.2.3 车厢与副车架运动干涉的检验 (39)结论 (40)致谢 (41)参考文献 (42)附录 (43)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊第一章绪论1.1引言关于专用车辆术语世界各国尚无统一标准,国外所谓的专用车辆一般是指一种在许多特征上不同于基本型车辆或经过特殊改装之后,才能用于运输货物或人员的车辆,以及只用于完成特殊任务的车辆。

第三章自卸汽车构造与设计自卸车概念：自卸汽车—利用本身的发动机动力驱动液压举升机构，将其车厢倾斜一定角度卸货；并依靠车厢自重使其复位的专用汽车。

⏹自卸车特点：自卸汽车主要用于运输散装并可以散堆的货物，如砂、土、矿石以及农作物等，还可以用于运输成件的货物。

自卸汽车主要服务于建材场、矿山、工地等。

带自举升机构、车厢装卸货物方便快捷。

常与装载机、挖掘机、皮带运输机等配套使用，实现全部运输机械化，提高运输生产率。

自卸汽车的质量利用系数较低，适用于短途运输，以充分发挥其卸货机械化的优点。

⏹自卸车分类：目前，自卸汽车应用相当广泛，随着我国建设速度加快，对自卸车需求量越来越大，自卸汽车的种类越来越多。

从不同的角度，有不同的分类。

其它分类法：1. 按用途来分：普通自卸车（一般用途）、矿用自卸车（矿山或大型工地用）、专用自卸车（带专用车厢）2. 按传动系分：机械传动自卸车（中型以下）、液力机械传动自卸车（重型）和电力传动自卸车（矿用超重型）⏹普通自卸车结构组成：底盘：二类底盘上装部分：车厢、副车架、举升机构（核心部件）、液压系统、电气系统等⏹车厢的结构形式：车厢是用于装载和倾卸货物。

它一般是由前 栏板、左右侧栏板、后栏板和底板等组成。

侧倾式及三面倾卸式车厢栏板与底板为直角 。

其栏板开启、关闭的铰接轴为上置式，开启时 ，栏板呈自由悬垂状，多用于有侧倾要求的中型 自卸车。

矿用自卸汽车和重型自卸汽车的车厢多采用 簸箕式，以方便装载，倾卸矿石、砂石等。

有的 簸箕式车厢采用双层底板结构，以增加底板的强度和刚度，并可减轻自重。

举升机构的结构形式：自卸是自卸车的基本功能，举升机构是自卸汽车结构的核心。

通过举升机构，将货厢绕后铰链旋转一定角度，将车厢内的货物卸掉。

均采用液体压力作为举升动力。

1. 直推式利用液压油缸直接举升车厢倾卸。

特点：布置简单、结构紧凑、举升效 率高。

但由于液压油缸工作行程长， 故一般要求采用单作用的2级或3级伸 缩式套筒油缸。

分类号编号烟台大学毕业论文（设计）T式自卸汽车举升机构设计The design of T- type column hydraulic car lift申请学位：工学学士学位院系：机电汽车工程学院专业：机械设计制造及其自动化姓名：学号：指导老师：2014年6月1日烟台大学.T式自卸汽车举升机构设计姓名：指导教师：2014年6月1日烟台大学摘要随着国民经济的增长，我国专用汽车市场进入了快速成长期。

2005 年专用汽车生产企业已经有 628 家，专用汽车品种已经达到 4900 多个，2005 年专用汽车产量达70 万辆，占载货汽车总产量的 40%。

作为专用汽车中一个分支的自卸汽车，陆续出现了多种多样的型式，其中最常见的是后倾式自卸汽车。

本文首先对自卸汽车国内外发展现状及设计内容作了相关的概述。

接着，按照自卸车举升机构的设计过程，完成了对机构的选型、机构的受力分析也计算、液压回路系统的设计与运动仿真分析。

关键字：专用汽车，自卸汽车，举升机构，运动仿真AbstractWith the national economic growth, China's auto market has entered a special rapid gro wth. 2005 Special Purpose Vehicle manufacturers have been 628, Special PurposeVehicle has reached more than 4900 varieties,2005 special vehicle production reached 700,000, Accounting f or 40% of total truck. As a Special Purpose Vehicle in a branch ofthe dump truck, has been found in a wide variety of types , of which the most common isBack ward curved dump truck.In this paper, firstly, I made a general about the auto unload vehicle design and itsdevelopment domestic and abroad. Then, according to the process of the design of lifting mechanism of dump truck, completed the analysis of mechanism selection, mechanism of stress analysis are also calculated, h ydraulic system design and motion simulation.Key words: Special Purpose Vehicle, Dump Truck, Lifting mechanism, motion simulation目录第一章绪论 (1)1.1引言 (1)1.2 国内外专用车辆的发展概况 (1)1.2.1 国外专用车辆发展概况 (1)1.2.2 我国专用汽车的发展状况 (2)1.3自卸车概述 (2)第二章自卸车举升机构选型 (4)2.1自卸车载重与车厢举升角的确定 (4)2.1.1自卸车载重 (4)2.1.2车厢举升角的确定 (4)2.2举升机构结构选型 (4)第三章自卸汽车举升机构的结构与设计 (7)3.1T 式举升机构运动与受力的解析计算 (7)第四章液压系统设计 (12)4.1确定系统方案 (12)4.1.1液压回路系统的设计 (12)4.2液压系统主要元件的性能参数计算与选型 (13)4.2.1举升油缸的性能参数计算与选型 (13)4.2.2液压油泵性能参数计算与选型 (14)4.2.3管路选择 (15)4.2.4油箱容积设计 (15)第五章T式自卸汽车举升机构的动力学仿真 (16)5.1 T式自卸汽车举升机构系统实体模型的建立 (16)5.2举升机构的动力学仿真 (18)5.2.1 模型导入 (18)5.2.2编辑模型构件 (19)5.2.3运动副建立 (19)5.3对三维模型进行运动仿真分析 (20)5.3.1设置运动仿真解算方案 (20)5.3.2仿真曲线输出。

自卸汽车岗位安全操作规程自卸汽车是一种用于运输土石方、建筑垃圾等物料的特种运输车辆，在进行操作过程中存在一定的风险。

为了保证自卸汽车岗位的安全操作，减少事故发生，提高工作效率，制定并严格执行自卸汽车岗位安全操作规程是非常重要的。

以下是针对自卸汽车岗位的一些安全操作规程，供参考：一、岗位操作规程1. 负责人员(1) 自卸汽车负责人员必须具备相关岗位操作资质，并接受专业培训，熟悉自卸汽车的结构、功能和操作要点。

必须经过正式考试合格后，方可担任相关岗位。

(2) 自卸汽车操作人员需全面了解自卸汽车的操作技巧，熟悉自卸汽车各个功能键的位置和作用。

操作人员必须时刻保持专注，不能分心、开玩笑或进行其他无关操作。

2. 安全检查(1) 在每次使用自卸汽车之前，必须进行安全检查。

包括检查液压系统、制动系统、转向系统、轮胎和灯光等，确保车辆正常工作。

(2) 检查油量、水温、电池电压等，在正常工作范围内，确保运行的可靠性。

(3) 检查车斗是否牢固，边缘是否完好无损。

如果发现异常情况，必须进行及时维修或更换，确保操作安全。

3. 装载与卸载(1) 装载前必须了解装载物料的性质、重量和体积，确保自卸汽车能够承受装载物料的重量并确保安全。

(2) 装载时车辆应采取适当的位置停放，确保在装载过程中车辆不会滑移、倾覆或碰撞到其他物体。

(3) 装载时间内，车辆停止移动，所有人员必须远离自卸汽车，以免发生人员伤亡事故。

(4) 装载完毕后，操作人员必须将车斗锁紧，确保车斗在运输过程中不会主动倾卸物料，以及物料在运输过程中不会溢出。

(5) 卸载时必须寻找平整、坚实的卸料场所，确保卸载过程安全可靠。

(6) 在卸载过程中，必须保持车辆平稳，不可忽视车辆的状况，防止因为操作不当造成溢料、车辆倾覆等事故。

4. 无人操作当自卸汽车在进行无人操作时，必须保证以下安全措施：(1) 停车位置必须远离斜坡、边沟、深孔等危险区域。

(2) 在停放的过程中，必须安全地拉起手制动器、切断电源，确保车辆不会意外滑动。

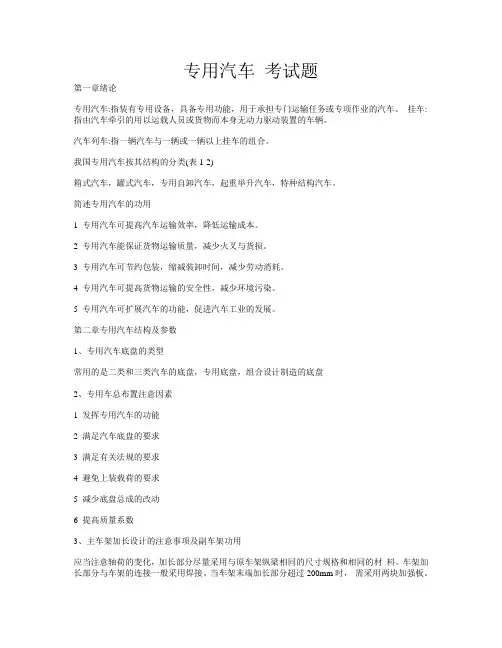

专用汽车考试题第一章绪论专用汽车:指装有专用设备，具备专用功能，用于承担专门运输任务或专项作业的汽车。
