机械密封简介结构

机械密封的用途一、前言机械密封是一种常用的密封方式，其在化工、石油、冶金、造纸等行业中应用广泛。

本文将从机械密封的定义、结构、工作原理等方面全面介绍机械密封的用途。

二、机械密封的定义机械密封是指采用机械力将两个接触面紧密结合，以防止介质泄漏或外界杂质进入的一种密封方式。

相比于传统的填料密封，机械密封具有更好的耐磨性和耐腐蚀性，能够承受更高压力和更高温度，且不易泄漏。

三、机械密封的结构1. 基本结构机械密封由静环、动环、填料盒和弹簧等部件组成。

其中，静环通常固定在设备上，动环则随着轴心旋转。

填料盒则负责固定静环和动环，并填充适当的填料材料以增强密封效果。

弹簧则起到压紧填料材料和保持动环与静环接触的作用。

2. 结构分类根据结构形式的不同，机械密封可分为单端面机械密封、双端面机械密封和波纹管机械密封等多种类型。

其中，单端面机械密封适用于低压、低温、小流量的场合；双端面机械密封则适用于高压、高温、大流量的场合；波纹管机械密封则适用于高速旋转设备。

四、机械密封的工作原理1. 压缩填料材料当设备运转时，填料盒中的填料材料被弹簧压紧，使动环与静环之间形成一定的接触压力。

这种接触压力可以有效地防止介质泄漏，同时还能够承受一定的轴向位移和角度偏差。

2. 摩擦阻力当设备运转时，动环与静环之间会产生一定的摩擦阻力。

这种摩擦阻力可以通过增加弹簧预紧力或改变填料材料来调节。

3. 冷却润滑为了避免填料材料过热而导致损坏，机械密封通常需要冷却润滑。

冷却润滑可以通过外部冷却水或内部循环润滑油等方式实现。

五、机械密封的用途1. 化工行业在化工行业中，机械密封广泛应用于各种反应釜、蒸馏塔、离心机、压缩机和泵等设备中。

这些设备通常需要承受高温、高压和强腐蚀性介质的作用，因此需要具有较高的密封性能和耐久性。

2. 石油行业在石油行业中，机械密封主要应用于各种离心泵、柱塞泵和齿轮泵等设备中。

这些设备通常需要承受高温、高压和含有杂质的介质的作用，因此需要具有较好的耐磨性和耐腐蚀性。

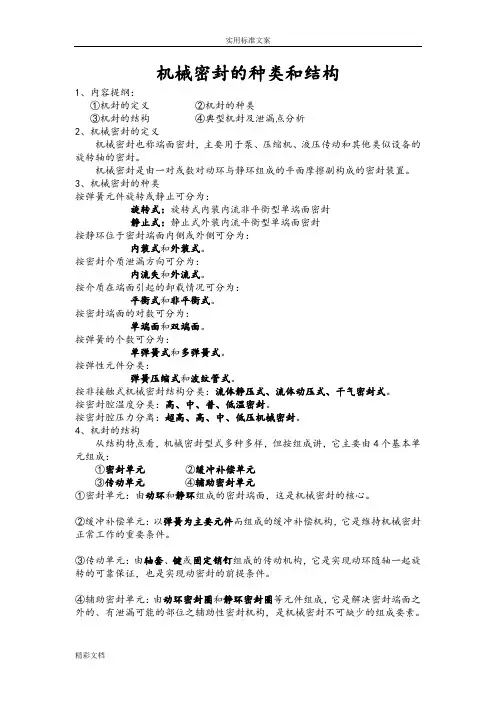

机械密封的种类和结构1、内容提纲：①机封的定义②机封的种类③机封的结构④典型机封及泄漏点分析2、机械密封的定义机械密封也称端面密封，主要用于泵、压缩机、液压传动和其他类似设备的旋转轴的密封。

机械密封是由一对或数对动环与静环组成的平面摩擦副构成的密封装置。

3、机械密封的种类按弹簧元件旋转或静止可分为：旋转式：旋转式内装内流非平衡型单端面密封静止式：静止式外装内流平衡型单端面密封按静环位于密封端面内侧或外侧可分为：内装式和外装式。

按密封介质泄漏方向可分为：内流失和外流式。

按介质在端面引起的卸载情况可分为：平衡式和非平衡式。

按密封端面的对数可分为：单端面和双端面。

按弹簧的个数可分为：单弹簧式和多弹簧式。

按弹性元件分类：弹簧压缩式和波纹管式。

按非接触式机械密封结构分类：流体静压式、流体动压式、干气密封式。

按密封腔温度分类：高、中、普、低温密封。

按密封腔压力分离：超高、高、中、低压机械密封。

4、机封的结构从结构特点看，机械密封型式多种多样，但按组成讲，它主要由4个基本单元组成：①密封单元②缓冲补偿单元③传动单元④辅助密封单元①密封单元：由动环和静环组成的密封端面，这是机械密封的核心。

②缓冲补偿单元：以弹簧为主要元件而组成的缓冲补偿机构，它是维持机械密封正常工作的重要条件。

③传动单元：由轴套、键或固定销钉组成的传动机构，它是实现动环随轴一起旋转的可靠保证，也是实现动密封的前提条件。

④辅助密封单元：由动环密封圈和静环密封圈等元件组成，它是解决密封端面之外的、有泄漏可能的部位之辅助性密封机构，是机械密封不可缺少的组成要素。

5、密封基本组件6、典型机械密封及泄漏点分析泵用机械密封种类繁多，型号各异，但泄漏点主要有五处：(1)轴套与轴间的密封；(2)动环与轴套间的密封；(3)动、静环间密封；(4)对静环与静环座间的密封；(5)密封端盖与泵体间的密封。

7、集装式机械密封安装方法①把动环固定在轴套上。

②将静环卡在压盖内。

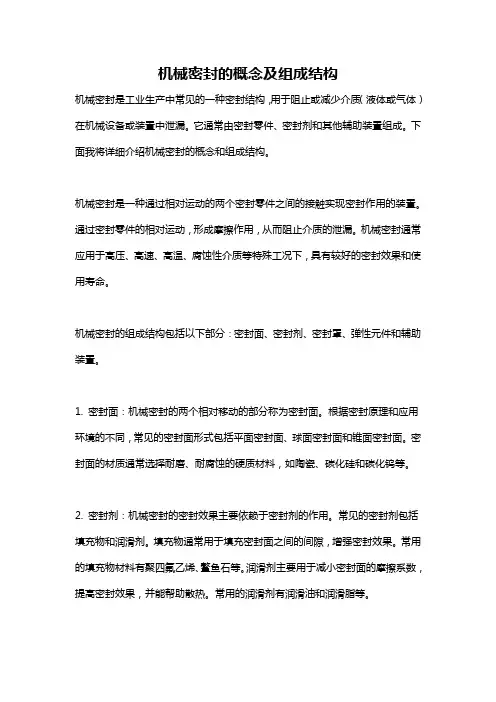

机械密封的概念及组成结构机械密封是工业生产中常见的一种密封结构，用于阻止或减少介质（液体或气体）在机械设备或装置中泄漏。

它通常由密封零件、密封剂和其他辅助装置组成。

下面我将详细介绍机械密封的概念和组成结构。

机械密封是一种通过相对运动的两个密封零件之间的接触实现密封作用的装置。

通过密封零件的相对运动，形成摩擦作用，从而阻止介质的泄漏。

机械密封通常应用于高压、高速、高温、腐蚀性介质等特殊工况下，具有较好的密封效果和使用寿命。

机械密封的组成结构包括以下部分：密封面、密封剂、密封罩、弹性元件和辅助装置。

1. 密封面：机械密封的两个相对移动的部分称为密封面。

根据密封原理和应用环境的不同，常见的密封面形式包括平面密封面、球面密封面和锥面密封面。

密封面的材质通常选择耐磨、耐腐蚀的硬质材料，如陶瓷、碳化硅和碳化钨等。

2. 密封剂：机械密封的密封效果主要依赖于密封剂的作用。

常见的密封剂包括填充物和润滑剂。

填充物通常用于填充密封面之间的间隙，增强密封效果。

常用的填充物材料有聚四氟乙烯、鳌鱼石等。

润滑剂主要用于减小密封面的摩擦系数，提高密封效果，并能帮助散热。

常用的润滑剂有润滑油和润滑脂等。

3. 密封罩：密封罩是保护和支撑密封零件的装置，通常由金属材料制成。

密封罩可以起到固定密封零件、减少泄漏和保护密封面的作用，在一些特殊的工况下，还可以起到防爆和防静电的作用。

4. 弹性元件：弹性元件是机械密封的重要组成部分，通常由弹性材料制成。

它的作用是紧密地压紧密封零件，保证密封面的接触紧密，防止泄漏。

常见的弹性元件包括弹簧、弹片和弹性橡胶等。

5. 辅助装置：辅助装置用于增强机械密封的性能和可靠性，包括冷却装置、冲洗装置和泄漏报警装置等。

冷却装置常用于高温工况中，通过循环冷却介质来降低密封零件和密封面的工作温度。

冲洗装置用于清洗密封面，防止堆积的污物和杂质影响密封效果。

泄漏报警装置可以检测泄漏情况，及时报警，以保障生产安全。

综上所述，机械密封是一种通过相对运动的两个密封零件之间的接触实现密封作用的装置。

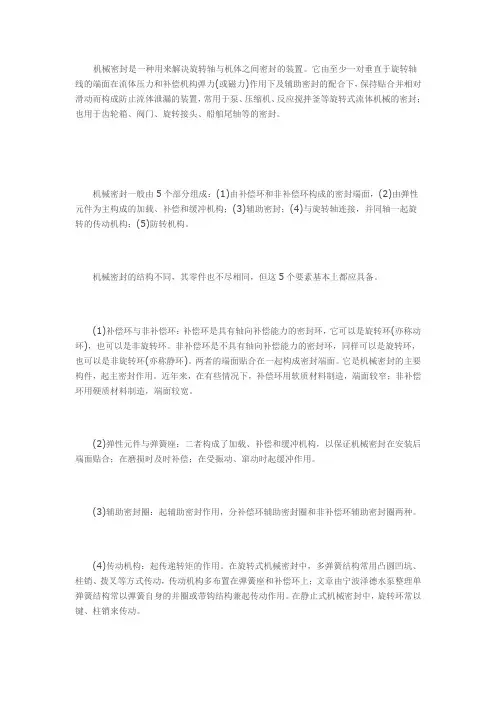

机械密封是一种用来解决旋转轴与机体之间密封的装置。

它由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力(或磁力)作用下及辅助密封的配合下，保持贴合并相对滑动而构成防止流体泄漏的装置，常用于泵、压缩机、反应搅拌釜等旋转式流体机械的密封；也用于齿轮箱、阀门、旋转接头、船舶尾轴等的密封。

机械密封一般由5个部分组成：(1)由补偿环和非补偿环构成的密封端面，(2)由弹性元件为主构成的加载、补偿和缓冲机构；(3)辅助密封；(4)与旋转轴连接，并同轴一起旋转的传动机构；(5)防转机构。

机械密封的结构不同，其零件也不尽相同，但这5个要素基本上都应具备。

(1)补偿环与非补偿环：补偿环是具有轴向补偿能力的密封环，它可以是旋转环(亦称动环)，也可以是非旋转环。

非补偿环是不具有轴向补偿能力的密封环，同样可以是旋转环，也可以是非旋转环(亦称静环)。

两者的端面贴合在一起构成密封端面。

它是机械密封的主要构件，起主密封作用。

近年来，在有些情况下，补偿环用软质材料制造，端面较窄；非补偿环用硬质材料制造，端面较宽。

(2)弹性元件与弹簧座：二者构成了加载、补偿和缓冲机构，以保证机械密封在安装后端面贴合；在磨损时及时补偿；在受振动、窜动时起缓冲作用。

(3)辅助密封圈：起辅助密封作用，分补偿环辅助密封圈和非补偿环辅助密封圈两种。

(4)传动机构：起传递转矩的作用。

在旋转式机械密封中，多弹簧结构常用凸圆凹坑、柱销、拨叉等方式传动，传动机构多布置在弹簧座和补偿环上；文章由宁波泽德水泵整理单弹簧结构常以弹簧自身的并圈或带钩结构兼起传动作用。

在静止式机械密封中，旋转环常以键、柱销来传动。

(5)防转机构：起克服转矩作用，其结构型式与传动结构相反。

机械密封的结构原理及特点
机械密封是一种常用的动态密封形式，其结构原理和特点如下：
结构原理：
1. 机械密封由密封环、轴套、静环、动环等组成。

2. 密封环通过压力将密封面与轴套或静套等部分紧密接触，形成密闭的密封空间。

3. 密封面之间的相对运动产生摩擦，摩擦力可以抵消介质的泄漏。

4. 通过添加润滑剂或冲洗液来降低密封面的摩擦和磨损。

特点：
1. 机械密封能够在高速、高温、高压和有腐蚀性介质等恶劣工况下工作，具有较好的密封性能。

2. 机械密封结构紧凑，安装方便，适用于各种轴承和轴向密封。

3. 由于密封面之间的摩擦，机械密封需要一定的润滑或冲洗，以减少磨损和摩擦力，因此需要提供相应的润滑系统。

4. 机械密封使用寿命较长，能够在恶劣环境下保持其密封性能。

5. 由于机械密封的结构复杂，其制造和维护成本相对较高。

6. 机械密封适用于各种静态密封和旋转密封的场合，广泛应用于泵、压缩机、汽轮机等设备中。

典型机械密封介绍
一、典型机械密封的简介
机械密封（mechanical seal）是一种密封件，其主要用于防止流体（如液体、气体或蒸汽）的渗透，从而达到设备的密封完成。

机械密封的
主要技术特点是它需要产生一个动态摩擦来达到密封的要求。

它的表面传
动类型有滚动式、擦伤式、滑动式、油封式、消蚀式、拉伸式、转动式等；它的温度范围一般在0—250摄氏度之间，在一些特殊的条件下，可以到
达高达600摄氏度的高温状态。

二、典型机械密封的结构
机械密封由几个组件组成，主要有：静止环、动环、垫圈、密封圈、
支撑圈和盖板。

1.静止环：它是机械密封的基本组件，通常由硬质合金或碳钢制成，
其特点是抗腐蚀性强和耐磨性好。

2.动环：它也称为活动环，其原理是将静止环和动环的表面使用一个
柔性介质进行接触，产生摩擦，从而达到密封的目的。

3.垫圈：它用于在静止环和动环之间形成一个柔性介质层，用以缓冲
静止环和动环的摩擦，起到缓冲和减少摩擦的作用。

4.密封圈：它是一个密封接头，主要用于防止流体从动环的表面渗透
出来。

5.支撑圈：它用于支撑和固定动环，避免它在操作中产生不必要的位
移和振动。

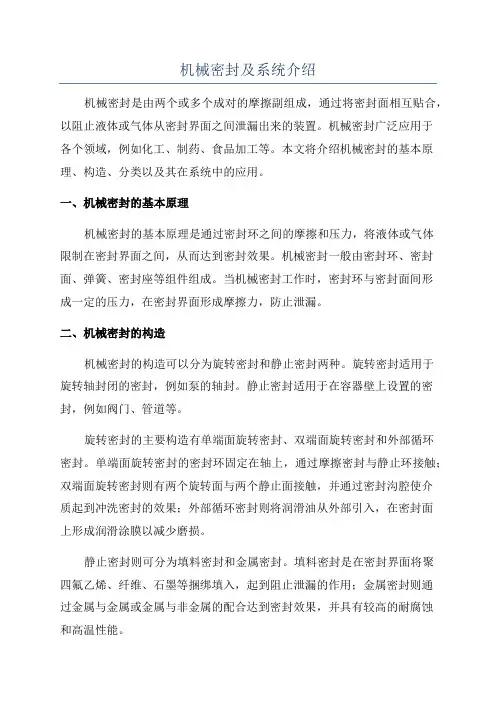

机械密封及系统介绍机械密封是由两个或多个成对的摩擦副组成，通过将密封面相互贴合，以阻止液体或气体从密封界面之间泄漏出来的装置。

机械密封广泛应用于各个领域，例如化工、制药、食品加工等。

本文将介绍机械密封的基本原理、构造、分类以及其在系统中的应用。

一、机械密封的基本原理机械密封的基本原理是通过密封环之间的摩擦和压力，将液体或气体限制在密封界面之间，从而达到密封效果。

机械密封一般由密封环、密封面、弹簧、密封座等组件组成。

当机械密封工作时，密封环与密封面间形成一定的压力，在密封界面形成摩擦力，防止泄漏。

二、机械密封的构造机械密封的构造可以分为旋转密封和静止密封两种。

旋转密封适用于旋转轴封闭的密封，例如泵的轴封。

静止密封适用于在容器壁上设置的密封，例如阀门、管道等。

旋转密封的主要构造有单端面旋转密封、双端面旋转密封和外部循环密封。

单端面旋转密封的密封环固定在轴上，通过摩擦密封与静止环接触；双端面旋转密封则有两个旋转面与两个静止面接触，并通过密封沟腔使介质起到冲洗密封的效果；外部循环密封则将润滑油从外部引入，在密封面上形成润滑涂膜以减少磨损。

静止密封则可分为填料密封和金属密封。

填料密封是在密封界面将聚四氟乙烯、纤维、石墨等捆绑填入，起到阻止泄漏的作用；金属密封则通过金属与金属或金属与非金属的配合达到密封效果，并具有较高的耐腐蚀和高温性能。

三、机械密封的分类机械密封按用途可分为泵用密封、压缩机用密封、搅拌设备用密封、离心机用密封等。

泵用密封是最常见的机械密封，用于泵的轴封闭。

根据泵的类型和工作条件的不同，泵用密封有单端面旋转密封、双端面旋转密封、外部循环密封等。

根据工作原理可以分为弹簧密封、橡胶密封、膜片密封、液体密封等。

弹簧密封是最常见的机械密封，适用于温度和压力较高的情况；橡胶密封广泛应用于食品、制药等行业，具有良好的耐腐蚀性；膜片密封适用于高速旋转设备，通过膜片的振动控制密封；液体密封适用于密封面间有液体介质的情况，通过液压力提供密封效果。

机械密封(mechanical seal)是指由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用下以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

弹力加载机构与辅助密封是金属性纹管的机械密封我们称为金属波纹管密封。

在轻型密封中，还有使用橡胶波纹管作辅助密封的，橡胶波纹管弹力有限，一般需要辅以弹簧来满足加载弹力。

机械密封的组成：主要有以下四类部件。

a.主要部件：动环和静环。

b.辅助密封件：密封圈（有O形、X形、U型、楔形、矩形柔性石墨、PTFE包氟橡胶O圈等）。

c.弹力补偿机构：弹簧、推环。

d.传动件：弹箕座及键或各种螺钉。

机封工作应注意问题：1.安装时注意事项a.要十分注意避免安装中所产生的安装偏差（1）上紧压盖应在联轴器找正后进行，螺栓应均匀上支，防止压盖端面偏斜，用塞尺检查各点，其误差不大于0.05毫米。

（2）检查压盖与轴或轴套外径的配合间隙（即同心度），四周要均匀，用塞尺检查各点允差不大于0.01毫米。

b.弹簧压缩量要按规定进行，不允许有过大或过小现象，要求误差2.00毫米。

过大会增加端面比压，加速端面磨损。

过小会造成比压不足而不能起到密封作用。

c.动环安装后，将动环压向弹簧后应能自动弹回来。

2.拆卸时注意事项a.在安装、拆卸机械密封时要仔细，严禁动用手锤和扁铲，以免损坏密封元件。

如果结垢拆卸不下时，应清洗干净后再进行拆卸。

b.如果在泵两端都用机械密封时，在装配，拆卸过程中互相照顾，防止顾此失彼。

c.对运行过的机械密封，凡有压盖松动使密封发生移动的情况，则动静环零件必须更换，不应重新上紧继续使用。

因为松动后摩擦副原来运转轨迹会发生变动，接触面的密封性就很容易遭到破坏。

机封正常运行和维护问题：1. 启动前的准备工作及注意事项a.全面检查机械密封，以及附属装置和管线安装是否齐全，是否符合技术要求。

b.机械密封启动前进行静压试验，检查机械密封是否有泄漏现象。

机械密封结构及原理
机械密封是一种广泛应用的密封结构，其工作原理是通过机械零件之间的摩擦来实现密封。

本文将围绕机械密封的结构及原理进行探讨。

一、机械密封的结构
机械密封的结构一般分为推力平衡式和非推力平衡式两种。

1. 推力平衡式：推力平衡式机械密封结构包括密封端面、密封环、弹簧、平衡片、止推环、方形橡胶密封圈等。

其中，密封环通过压缩弹簧使其与轴套端面密封，平衡片则用于消除轴在高速旋转时的推力。

2. 非推力平衡式：非推力平衡式机械密封结构则包括密封环、弹簧、止推环等。

与推力平衡式相比，非推力平衡式机械密封结构省去了平衡片和方形橡胶密封圈。

二、机械密封的原理
机械密封的工作原理主要是利用机械零件间的摩擦来实现密封。

1. 密封环：密封环为机械密封的重要组成部分，其外部表面与轴套配合，内部表面与轴配合。

通过保证密封环与轴套和轴的表面几何尺寸、表面粗糙度和表面之间的配合质量，实现密封效果。

2. 弹簧：弹簧的作用是让密封环能够靠近轴表面，使密封环与轴表面紧密接触，从而解决介质泄漏问题。

3. 平衡片：为了解决轴在旋转时所产生的推力，通常在推力平衡式机械密封中会加装平衡片。

平衡片通过调整压力平衡，达到消除轴的推力的目的。

4. 止推环：止推环作为机械密封的一种辅助密封结构，主要是承担轴在往密封端运动的推力，它通过垫片与端面垫接，使得轴向推力转化为端面密封压力。

总之，机械密封是一种结构简单、可靠性高的密封结构，通过其工作原理，能够有效地解决各种工业领域中的密封问题。

机械密封介绍范文机械密封是一种常用的密封装置，用于防止流体或气体在旋转轴上泄漏。

它是由固定在处于密封壳体内的静环和在旋转轴上运动的动环组成。

两个环之间填充填料或使用密封剂，以确保密封效果，并减少摩擦和磨损。

机械密封主要由以下几个部分组成：1.静环：静环固定在密封壳体内，与动环接触形成密封。

静环通常由耐磨、耐腐蚀和耐高温的材料制成，如陶瓷或碳化硅。

2.动环：动环围绕旋转轴移动。

它通常由耐磨、耐腐蚀和耐高温的材料制成，如碳化硅或聚四氟乙烯。

3.填料：填料填充在静环和动环之间，以确保密封效果。

填料通常由纤维或金属螺旋制成，并使用润滑剂涂抹在表面以降低摩擦和磨损。

4.密封剂：有时候，为了更好的密封效果，可以使用密封剂代替填料。

密封剂是一种流体材料，可以填充静环和动环之间的空隙，形成更好的密封。

现代机械密封已经成为多种行业的常规装置，如化学工业、石油工业、造纸工业、制药工业和食品工业等。

机械密封的主要优点包括：1.高效密封：机械密封能够提供可靠的密封效果，防止液体或气体泄漏。

它可以在高压、高温和腐蚀性环境下使用，确保设备正常运行。

2.减少能源浪费：相比传统的压缩填料密封，机械密封减少了能源浪费。

填料密封会产生更多的摩擦和磨损，需要更多能量来保持密封效果。

3.延长设备寿命：机械密封的设计能够减少旋转轴和静环之间的接触，并减少磨损。

它可以延长设备的使用寿命，并减少维修和更换部件的次数。

4.降低维护成本：机械密封相对于其他密封装置，如填料密封，维护成本更低。

它不需要经常重新填充和调整，减少了维护的人工和时间成本。

尽管有许多优点，机械密封也有一些挑战和缺点。

其主要问题包括：1.摩擦和磨损：由于机械密封中的动静环接触，会产生摩擦和磨损。

这可能导致部件的磨损和泄漏，需要经常检查和维修。

2.润滑和泄露：填料和密封剂需要润滑以降低摩擦和磨损。

然而，过多的润滑剂可能导致泄漏，需要平衡好润滑和密封的关系。

3.关闭力：为了保持密封效果，机械密封需要一定的闭合力。

机械密封知识分享之机械密封结构机械密封，我们又称之为端面密封，由至少一对垂直于旋转轴线的端面在流体压力和补偿机构弹力（或磁力）的作用以及辅助密封的配合下保持贴合并相对滑动而构成的防止流体泄漏的装置。

机械密封根据不同的工况出现了各种各样的结构，但无论哪种结都由以下部分组成：1、端面密封环（摩擦副）--动环和静环。

动环（旋转环）——动环随旋转轴一起旋转，其端面与静环端面互相贴合并相对滑动，组成密封端面以防止介质世漏。

当补偿机构设计在动环一侧时，则动环具有轴向补偿能力，称做补偿动环。

反之，称做非补偿动环。

补偿动环当密封端面磨损以后，可在弹性元件作用下做轴向移动进行补偿，保持密封端面的良好贴合。

静环（静止环）——静环是安装在机器设备的壳体、压盖、法兰等静止部位上的。

它与动环一样，靠密封端面来防止介质泄漏。

当补偿机构设计在动环一侧时，密封端面磨损后，静环不能进行补偿，称做非补偿静环。

反之，称做补偿静环。

补偿静环当密封端面磨损以后，同样可以在弹性元件作用下做轴向移动进行补偿。

2、缓冲补偿和压紧机构（弹性元件）--由弹簧、波纹管或波纹管加弹簧组合而成。

弹性元件——弹性元件在机械密封中起非常重要的作用。

其弹性力是使机械密封端而产生合理的闭合力的重要因素。

只有合理选择弹性元件，才能使机械密封在其工作压力范围内，一密封端面既不会打开，又不会造成严重磨损。

另外，当密封端面磨损后，弹性元件便靠弹性力推动动环（或静环）移动，进行自动补偿。

弹性元件的种类很多，常用的有弹簧（包括圆柱螺旋弹簧、圆锥弹簧、波形弹簧等）和波纹管（包括金属波纹管、聚四氟乙烯波纹管，橡胶波纹管等）。

一般情况下采用一种或几种弹性元件组合使用。

在某些场合，也可采用磁力来代替弹性力，保持密封端面的贴合。

3、辅助密封端面密封环以外的防泄漏密封圈（如O型、V形、楔形圈）或密封垫。

静环密封圈——静环密封圈一般采用合成橡胶或聚四氟乙烯等材料，制成0形圈、v形圈以及其他形状，用来防止介质从静环与压盖（或法兰）之间泄漏，并使静环具有一定的浮动性。

机械密封的结构形式机械密封是一种用于防止液体和气体泄漏的装置。

它由各种部件组成，形式多样，适用于不同的工况和应用场合。

下面将介绍几种常见的机械密封的结构形式。

1.布式机械密封布式机械密封是最常见的一种机械密封结构形式。

它由密封环、弹簧、填料环和静环组成。

密封环一般采用橡胶材料，具有一定的弹性，能够适应轴的旋转。

弹簧用于使密封环紧密贴合轴面，防止泄漏。

填料环用于填充到密封环与轴面之间的空间，进一步增加密封效果。

静环则用于固定整个密封装置。

2.单端面机械密封单端面机械密封适用于对密封要求较高的场合，如高温、高压和易燃易爆等环境。

它由密封环、静环、填料环和弹簧组成。

在单端面机械密封中，填料环是最为重要的部件，它负责填补与旋转轴相贴的表面不规则的间隙，并保证密封性能。

3.双端面机械密封双端面机械密封适用于双向运动和双向密封的场合，如泵的进出口。

它由两个密封环、两个填料环和两个静环组成。

这种结构形式能够同时防止液体或气体的泄漏，提高密封效果。

4.多端面机械密封多端面机械密封适用于多个轴或轴与内壁之间的密封。

它由多个密封环、填料环和静环组成。

这种结构形式最大限度地提高了机械密封的效果，适用于对密封要求较高的场合。

5.各向异性机械密封各向异性机械密封是一种相对较新的机械密封结构形式。

它由多个填料环和多个弹簧组成。

填料环和弹簧的材料和形状具有各向异性，能够适应不同方向上的密封需求。

这种结构形式适用于复杂的工况和特殊的应用场合。

总的来说，机械密封的结构形式多种多样，可以根据不同的工况和应用场合进行选择。

通过合理的结构设计和材料选择，机械密封能够提供可靠的密封效果，防止液体和气体泄漏。
