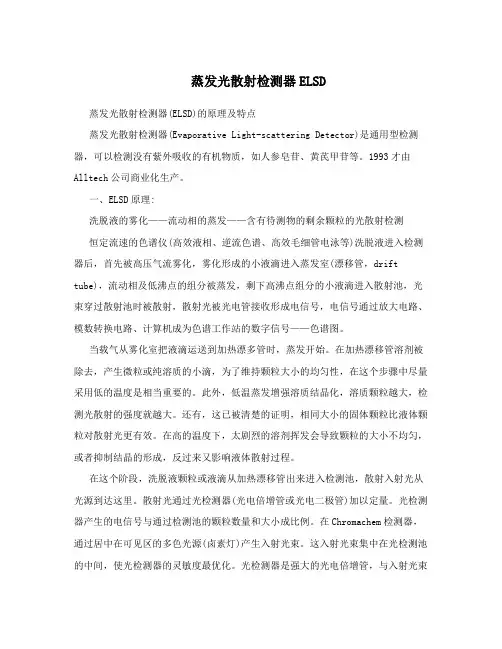

蒸发光散射检测器ELSD蒸发光散射检测器(ELSD)的原理及特点蒸发光散射检测器(Evaporative Light-scattering Detector)是通用型检测器，可以检测没有紫外吸收的有机物质，如人参皂苷、黄芪甲苷等。
1993才由Alltech公司商业化生产。
一、ELSD原理:洗脱液的雾化——流动相的蒸发——含有待测物的剩余颗粒的光散射检测恒定流速的色谱仪(高效液相、逆流色谱、高效毛细管电泳等)洗脱液进入检测器后，首先被高压气流雾化，雾化形成的小液滴进入蒸发室(漂移管，drift tube)，流动相及低沸点的组分被蒸发，剩下高沸点组分的小液滴进入散射池，光束穿过散射池时被散射，散射光被光电管接收形成电信号，电信号通过放大电路、模数转换电路、计算机成为色谱工作站的数字信号——色谱图。
当载气从雾化室把液滴运送到加热漂多管时，蒸发开始。
在加热漂移管溶剂被除去，产生微粒或纯溶质的小滴，为了维持颗粒大小的均匀性，在这个步骤中尽量采用低的温度是相当重要的。
此外，低温蒸发增强溶质结晶化，溶质颗粒越大，检测光散射的强度就越大。
还有，这已被清楚的证明，相同大小的固体颗粒比液体颗粒对散射光更有效。
在高的温度下，太剧烈的溶剂挥发会导致颗粒的大小不均匀，或者抑制结晶的形成，反过来又影响液体散射过程。
在这个阶段，洗脱液颗粒或液滴从加热漂移管出来进入检测池，散射入射光从光源到达这里。
散射光通过光检测器(光电倍增管或光电二极管)加以定量。
光检测器产生的电信号与通过检测池的颗粒数量和大小成比例。
在Chromachem检测器，通过居中在可见区的多色光源(卤素灯)产生入射光束。
这入射光束集中在光检测池的中间，使光检测器的灵敏度最优化。
光检测器是强大的光电倍增管，与入射光束成120。
使检测响应信号达到最强。
散射光束通过双层聚光镜集中在光电倍增管的中间。
通过与入射光束同轴的光阱来防止入射光进入光电倍增管。
二、特点1.洗脱液需要雾化，所以雾化气流的纯度和压力会影响检测器的信噪比。
ELSD工作原理一、ELSD的设计原理：在辅助气体作用下，将流动相雾化，形成的液雾（雾珠）通过加热而蒸发，此时溶解在流动相中不易挥发的样品即形成颗粒物，这些颗粒物由辅助气体推动进入光束通道，造成光束散射。
通过测定散射光的强度即可预测样品颗粒的数量，从而测定样品浓度。
二、ELSD基本结构：依据ELSD的设计原理，ELSD的结构由三大部分组成：即雾化雾珠处理，蒸发和散射光检测。
第一步：雾化过程，也称为喷雾过程。
流动相与辅助气混合，在辅助气的压力作用下从一小孔中喷出而形成浓雾，整个装置称为喷嘴或称雾化器。
流动相雾化后形成的液雾（雾珠）由于均匀性及一致性差，因此必须进行处理，否则影响某其有效蒸发。
此过程称为分流。
依据不同的分流方式，ELSD经历了三代发展。
即限流器分流技术时代，撞击器及低温分流技术时代和热分流技术时代。
在第二代分流技术时代，依据所使用的分流技术不同，出现了两大类的ELSD，即常说的A 型和B型。
A型ELSD以撞击器分流技术设计，可以实现分流和不分流两种操作模式；B型ELSD，以低温分流技术设计，只能实现分流操作，但由于其雾珠处理利用颗粒粒度方式分流，因而实现了低温挥发，特别有利于半挥性化合物的测定及高水相流动相的应用。
A、B类型其区别在于：类型A的操作是全部柱流出物都进入直的漂移管，让流动相在其中蒸发；类型B的操作是把柱流出物通过一个弯管，在此管中大的颗粒沉积下来流入废气管，其余的小颗粒进入螺旋状的蒸发管。
Wilcox考察了这两种类型的ELSD，他认为类型A的ELSD把所有的气溶胶都送到漂移管中，为了有利于蒸发常常使用较高的操作温度，因此它适合于检测不挥发的样品，使用流速为1.0ml/min（或更低流速）的挥发性流动相进行分析。
类型B的ELSD将大颗粒气溶胶撞在弯曲管管壁上除去，使气溶胶粒度分布变窄，在较低的温度下易于蒸发，适合于检测半挥发性样品，以流速为1.5ml/min（或更高流速）的高含水流动相进行分析。
蒸发光散射检测器原理蒸发光散射检测器（Evaporative Light Scattering Detector，简称ELSD）是一种常用的色谱检测器，主要用于对非挥发性、非吸收性或难于检测的化合物进行定量分析。
ELSD的原理基于样品蒸发后所产生的散射光强度，通过测量样品中散射光的强度来实现对化合物的检测和定量。
ELSD的工作原理如下：1.环境气氛：ELSD中的样品通过蒸发器被转化为气态，然后进入和环境气氛相互作用的区域。
为了获得较强的光散射信号，通常使用较高的柱温和较低的环境压力。
2. 光散射：样品中的分析物在环境气氛中形成微小颗粒，当入射光通过这些颗粒时，会发生光散射。
根据Mie理论，散射光的强度与颗粒的大小、形状和折射率的相关性较强。
小的颗粒、高的折射率和大的折射率差异将导致更强的光散射信号。
3.探测器：ELSD中的探测器是一个光电器件，能够转换光散射光子到电子信号，并输出相应的电压信号。
输出信号的强度与入射光的强度成正比。
4.敏感度提高：为了提高ELSD的检测灵敏度，通常采用背景补偿方法。
通过同时测量背景散射和样品散射信号，并在信号处理中减去背景散射光，可以有效地消除背景噪声。
ELSD的优点和应用领域：1.高通量：ELSD适用于高通量的分析，因为它可以适应大量样品流量。
2.无需色谱柱：由于ELSD不基于化学反应或吸收现象，因此无需特定的分离柱，适用于各种色谱方法。
3.可用性：ELSD适用于各种化合物，包括有机化合物、大分子和生物分子等，具有广泛的应用领域。
4.无需标准品：ELSD不需要外部标准品来进行定量分析，可以减少标准品的使用和准备的成本。
5.定量精度：ELSD具有较高的定量精度和重现性，可用于定量分析和研究。
ELSD是一种常用的色谱检测器，其原理基于化合物在环境气氛中的蒸发和光散射。
ELSD具有高通量、适用于各种化合物和无需标准品进行定量分析的优点，因此在药物分析、天然产物分析、生物医学研究等领域得到广泛应用。
简述蒸发光散射检测器的特点及应用蒸发光散射检测器（Evaporative Light Scattering Detector，ELSD）是一种常用于分析化学和生物化学领域的检测器。
它通过蒸发溶剂中的溶质，利用光散射的原理对样品进行检测和分析。
蒸发光散射检测器具有以下特点和应用：1. 特点：(1) 无需特定波长的光源：蒸发光散射检测器是一种全波长通用的检测器，不需要特定波长的光源。
这使得它可以适用于各种溶剂和样品类型，无需进行光源的更换和调整。
(2) 灵敏度高：蒸发光散射检测器对于非挥发性和热稳定性差的样品具有很高的灵敏度。
相比于传统的紫外-可见吸收检测器，ELSD 可以检测到低至纳克级的溶质浓度。
(3) 宽线性范围：蒸发光散射检测器具有宽广的线性响应范围，能够准确测量不同浓度范围内的溶质浓度。
这使得ELSD在溶质浓度变化范围大的样品分析中具有较好的适用性。
(4) 适用性强：蒸发光散射检测器适用于各种溶剂类型和化合物的检测，包括有机化合物、无机离子、脂质、多糖等。
同时，ELSD也适用于样品分离技术，如高效液相色谱（HPLC）、超临界流体色谱（SFC）等。
(5) 无需色谱柱：蒸发光散射检测器可以直接检测样品中的溶质，无需色谱柱进行分离。
这使得ELSD在色谱分析中可以避免色谱柱带来的分离效率、分离时间和样品损失等问题。
2. 应用：(1) 药物分析：蒸发光散射检测器在药物分析领域中得到广泛应用。
通过对样品中的药物成分进行测量，可以用于药物研发、药效学评价等方面。
ELSD可以检测到非极性和极性药物成分，具有很高的灵敏度和选择性。
(2) 食品安全：蒸发光散射检测器在食品安全领域中被广泛应用。
通过对食品中的添加剂、农药残留、重金属等进行分析，可以快速准确地判断食品的安全性和质量。
ELSD可以检测到低浓度的残留物，具有较好的检测效果。
(3) 环境分析：蒸发光散射检测器在环境分析领域中也具有重要的应用。
通过对环境样品中的污染物、有机物、无机离子等进行测量，可以评估环境质量和污染程度。
简述蒸发光散射检测器的原理及其定量的特征蒸发光散射检测器是一种用于检测溶液中非挥发性溶质浓度的
工具。
其原理是利用溶液中的非挥发性溶质与溶剂之间的相互作用使得光的散射强度发生变化，从而检测溶质浓度的变化。
蒸发光散射检测器的基本原理是利用光的散射强度与溶质浓度
成正比的关系。
在检测器中，一个激光光源将光束引导到样品池中。
当样品中存在溶质时，光会与其中的分子发生相互作用，并发生散射现象。
散射光经过光电倍增管的检测后，信号被转换为电信号并传送到信号处理器中进行处理和分析。
蒸发光散射检测器具有许多优点，其中最重要的是其定量的特征。
由于溶质浓度与光的散射强度呈线性关系，因此可以通过测量散射光的强度来准确地确定溶质浓度。
此外，该技术对于大分子溶质的检测也非常有效，因为大分子通常具有高分子量和较高的光散射能力。
总之，蒸发光散射检测器是一种高效、可靠且定量的检测工具，可以用于许多领域，包括化学分析、生化研究和药物开发等。
- 1 -。
蒸发光散射检测法
蒸发光散射检测法（evaporative（light（scattering（detection，简称蒸发光散射检测法（ evaporative（light（scattering（detection，简称ELSD）是一种常用的液相色谱检测器。
它基于溶质在热气流中挥发，产生气溶胶，进而被激光源照射后产生散射光的原理进行检测。
ELSD的工作原理是：当流动相通过检测器时，部分溶剂会在高温下挥发，形成气溶胶。
这些气溶胶颗粒在激光束的照射下会产生散射光，其强度与气溶胶颗粒的数量成正比。
因此，通过测量散射光的强度，就可以得到样品中溶质的含量。
ELSD具有灵敏度高、响应速度快、线性范围宽、重复性好等优点。
它可以用于没有紫外吸收或紫外吸收较弱的物质的检测，如糖类、氨基酸、生物碱等。
此外，由于ELSD不依赖于样品的光学性质，因此对样品的前处理要求较低，适用于复杂的样品基质。
然而，ELSD也有一些局限性。
例如，它不能用于检测挥发性物质，因为这些物质在热气流中会完全挥发掉。
此外，ELSD的灵敏度受到温度和流速的影响，需要严格控制实验条件。
ELSD工作原理ELSD（Evaporative Light Scattering Detector）是一种无标记检测器，常用于液相色谱（HPLC）系统中测定不含紫外吸收或荧光的化合物。
ELSD工作原理基于样品分子的蒸发和散射光的检测，并通过电子学运算将散射光信号转化为检测响应。
ELSD的主要组成部分包括气体源、蒸发室、光学系统和检测器。
首先，氮气或惰性气体被送入系统并通过蒸发室。
蒸发室中设置了一个加热元件，用于将液相中的溶剂快速蒸发，只保留化合物分子。
当样品溶液进入蒸发室时，溶剂迅速挥发，将溶质分子悬浮在气氛中。
这些分子经过蒸发后会形成一束细小的微粒，其大小与分子的平均相对分子质量有关。
较大的分子通常会形成较大的微粒。
接下来，微粒通过光学系统。
光学系统包括灯源、散射角度选择器和检测器。
灯源发出一束特定波长的光，通常是红外或可见光。
光线通过散射角度选择器，该装置会选择一定的散射角度范围内的光，而排除其他角度的光。
散射角度取决于微粒的大小。
散射角度选择器使光线只与微粒发生散射，而其他物质（如溶剂）则不发生散射。
通过这种方式，可以消除背景信号，只检测到溶质微粒的散射光信号。
最后，散射的光线进入检测器。
检测器通常是光敏电阻器，测量散射光信号的强度。
这个信号以电流形式传递给电子学运算器。
电子学运算器会将检测信号转化为设定的比例信号，通常是以示数形式显示。
这个比例信号的大小与溶质微粒的浓度成正比。
可以通过调整散射角度选择器和检测器的增益来控制信号的灵敏度和范围。
ELSD的工作原理具有以下优点：1.无需标记：ELSD不需要分析物分子具有特殊的标记或荧光性质，适用于广泛的化合物分析。
2.线性响应：ELSD检测信号与样品浓度成线性关系，有助于准确测定溶质的浓度。
3.广泛检测范围：ELSD可以检测到大分子和小分子，具有广泛的应用范围。
4.低检测限：ELSD的检测限相对较低，使得它在分析灵敏度要求高的情况下很有用。
ELSD蒸发光散射检测器的原理ELSD (Evaporative Light Scattering Detector) 是一种常用的色谱检测器，常用于分析高沸点、热稳定性差的化合物。
ELSD检测器基于化合物在流动相中蒸发产生的微小颗粒，通过散射光信号来检测和定量目标化合物。
ELSD检测器的工作原理主要分为三个步骤：喷雾、蒸发和散射。
首先，在ELSD检测器中，流出的色谱柱洗脱液通过喷雾装置，喷雾嘴中通入惰性气体（通常是氮气），将液相洗脱液雾化成微小粒子。
接下来，这些微小颗粒通过蒸发器，液滴在其中蒸发，并迅速形成固体颗粒。
蒸发器通常由一个恒温器控制，温度通常较低，以实现颗粒的形成和保持。
最后，在蒸发发生之后，固体颗粒将通过探测器的光源发出的光束进行散射。
这些散射光将根据颗粒的大小、形状和折射率的差异而产生。
接收器将收集到散射光，并将其转化成电信号进行放大和处理。
然后，这些电信号将被转化成离散的光强数值表示，以用于进一步的数据分析和定量。
ELSD检测器通过控制喷雾器、蒸发器和探测器的操作参数，可以进行优化，以提高检测灵敏度和选择性。
应注意的是，不同的样品可能具有不同的蒸发特性，因此需要根据分析目标进行调整。
ELSD检测器的优点是，与其他传统检测器（如紫外、荧光检测器）相比，对化合物的结构和物性要求较低，适用范围广。
此外，ELSD检测器对流动相中的溶剂选择没有特殊要求，具有良好的通用性。
然而，ELSD检测器也有一些局限性。
首先，ELSD检测器的灵敏度较低，对不同化合物的响应差异较大。
其次，样品中的溶剂也会对ELSD的灵敏度产生影响，溶剂极残留可能导致散射光强的非线性响应。
总结起来，ELSD检测器是一种基于颗粒蒸发和散射光信号的色谱检测器。
其原理通过控制流动相中液滴的蒸发和散射光的捕获，实现对目标化合物的检测和定量分析。
尽管ELSD检测器具有一些局限性，但其在分析高沸点、热稳定性差的化合物方面具有一定的优势。
ELSD工作原理一、ELSD的设计原理：在辅助气体作用下，将流动相雾化，形成的液雾（雾珠）通过加热而蒸发，此时溶解在流动相中不易挥发的样品即形成颗粒物，这些颗粒物由辅助气体推动进入光束通道，造成光束散射。
通过测定散射光的强度即可预测样品颗粒的数量，从而测定样品浓度。
二、ELSD基本结构：依据ELSD的设计原理，ELSD的结构由三大部分组成：即雾化雾珠处理，蒸发和散射光检测。
第一步：雾化过程，也称为喷雾过程。
流动相与辅助气混合，在辅助气的压力作用下从一小孔中喷出而形成浓雾，整个装置称为喷嘴或称雾化器。
流动相雾化后形成的液雾（雾珠）由于均匀性及一致性差，因此必须进行处理，否则影响某其有效蒸发。
此过程称为分流。
依据不同的分流方式，ELSD经历了三代发展。
即限流器分流技术时代，撞击器及低温分流技术时代和热分流技术时代。
在第二代分流技术时代，依据所使用的分流技术不同，出现了两大类的ELSD，即常说的A 型和B型。
A型ELSD以撞击器分流技术设计，可以实现分流和不分流两种操作模式；B型ELSD，以低温分流技术设计，只能实现分流操作，但由于其雾珠处理利用颗粒粒度方式分流，因而实现了低温挥发，特别有利于半挥性化合物的测定及高水相流动相的应用。
A、B类型其区别在于：类型A的操作是全部柱流出物都进入直的漂移管，让流动相在其中蒸发；类型B的操作是把柱流出物通过一个弯管，在此管中大的颗粒沉积下来流入废气管，其余的小颗粒进入螺旋状的蒸发管。
Wilcox考察了这两种类型的ELSD，他认为类型A的ELSD把所有的气溶胶都送到漂移管中，为了有利于蒸发常常使用较高的操作温度，因此它适合于检测不挥发的样品，使用流速为1.0ml/min（或更低流速）的挥发性流动相进行分析。
类型B的ELSD将大颗粒气溶胶撞在弯曲管管壁上除去，使气溶胶粒度分布变窄，在较低的温度下易于蒸发，适合于检测半挥发性样品，以流速为1.5ml/min（或更高流速）的高含水流动相进行分析。
E L S D蒸发光散射检测器的原理公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-H P L C蒸发光散射检测器的原理简介蒸发光散射检测器（Evaporative Light Scattering Detector）设计用于高效液相色谱系统，分析任何挥发性低于流动相的化合物。
ELSD 的应用范围包括：碳水化合物，药物，脂类，甘油三脂，未衍生的脂肪酸和氨基酸，聚合物，表面活化剂，营养滋补品，及组合分子库等。
蒸发光散射检测器消除了常见于其他HPLC检测器的问题。
示差检测受溶剂前沿峰的干扰使得分析复杂化，并且由于对温度极其敏感使得基线很不稳定，与梯度洗脱不相容。
另外，示差检测器的响应不如ELSD灵敏。
而低波长紫外检测器在急变梯度条件下受基线漂移的困扰，并要求被分析化合物带有发色团。
ELSD则不受这些限制。
不同于这些检测器，E LSD能在多溶剂梯度的情况下获得稳定的基线，使得分辨率更好、分离速度更快。
另外，因为ELSD的响应不依赖于样品的光学特性，所以ELSD检测时样品不要求带有发色团或荧光基团。
操作原理蒸发光散射检测器的独特检测原理为，首先将柱洗脱液雾化形成气溶胶，然后在加热的漂移管中将溶剂蒸发，最后余下的不挥发性溶质颗粒在光散射检测池中得到检测。
步骤1：雾化雾化经HPLC分离的柱洗脱液进入雾化器，在此与稳定的雾化气体（一般为氮气）混合形成气溶胶。
气溶胶由均匀分布的液滴组成，液滴大小取决于分析中采用的气体流量。
气体流量越低形成的液滴越大，液滴越大则散射的光越多，从而提高了分析灵敏度，但是越大的液滴在漂移管中越难蒸发。
每种方法均存在产生最佳信号噪音比率的最优化气体流量。
流动相流速越低要求适当雾化的气体流量也越低。
用内径为2.1mm的微径柱代替内径为4.6mm标准型分析柱，能大大降低流动相流速，因而提高分析的灵敏度。
步骤2：蒸发蒸发气溶胶中挥发性成分在加热的不锈钢漂移管中蒸发。
蒸发光散射检测器蒸发光散射检测器（evaporative light scattering derector ELSD）是 20 世纪 90年代出现的最新型的通用检测器，但 是对于许多色谱工作者来说，它仍是一个新产品。
第一台 ELSD 是由澳大利亚的 Union Carbide研究实验室的科学家研 制开发的，并在80 年代初转化为商品，80 年代以激光为光源的第二代 ELSD 面世，通过不断设计提高了ELSD 的操作 性。
蒸发光散射检测器的出现为没有紫外吸收的样品的样品组分的检测提供了新的手段。
现在 ELSD 越来越多地作为 通用型检测器用于高效液相色谱、超临界色谱逆流色谱中。
一、检测原理蒸发光散射检测器的工作原理如下：样品从色谱柱后流出，进入检测器后，经历了雾化、流动相蒸发和激光束 检测三个步骤。
样品色谱柱流出液进入雾化器形成微小液滴，与通人的气体（通常是氮气，有时也用空气）混合均匀， 经过加热的漂移管，蒸发 除去流动相，样品组分形溶胶，用强光或激光照射气溶胶，产生光散射，用光电二极管检测 散射光。
I=кm或 IgI=bIgm+Igк式中 к 和 b 为蒸发室（漂移管）温度、雾化气体压力及流动相性质等实验条件有关的常数二、仪器结构ELSD 一般都是由三部分组成，即雾化器、加热漂移管和光散射池。
如图 1220 所示。
雾化器与分析柱出口直接相连， 柱洗脱液进入雾化器针管，在针的未端，洗脱液和充入的气体（通常为氮气）混合形成均匀的微小液滴，可通过调节 气体和流动相的流速来调节雾化器产生的液滴的大小。
漂移管的作用在于使气溶胶中的易挥发组分挥发，流动相中的 不挥发成分经过漂移管进入光散射池。
在光散池中，样品颗粒散射光源发出的光经检测器检测产生光电信号。
图 1220 ELSD 结构示意图目前，已有多种商品化的蒸发光散射检测器，如 SEDERE 的 SEDEX55/75，Alltech Associates 的 Alltech800/LTA 和 Alltech2000/LTA; Waters 的 Waters2420 ELSD 等，目前，各厂家的ELSD 所采用的光源除 Alltech800/2000 使用 670nm 激光二极管外，其余均使用卤素灯。
蒸发光散射检测器的原理及优势索福达M300S一、ELSD的工作原理M300S ELSD检测对像主要是针对无紫外吸收和紫外吸收很弱的化合物。
蒸发光散射检测器(Evaporative Light Scattering Detector,ELSD)是一种通用型检测器，它由4部分组成，即雾化器，加热漂移管，光散射池，光源和检测器。
ELSD的检测工作原理主要包括雾化、蒸发和光散射及其检测3个过程：（1）雾化过程：雾化器与分析柱出口直接相连，经色谱柱分离的组分随流动相进入雾化器针管，在针管的末端，洗脱液和通入的气体(通常为高纯氮气，有时是空气)混合喷成均匀的微小液滴(包含流动相和样品的气溶胶)，可通过调节气体和流动相的流速来调节雾化器产生的液滴的大小。
（2）蒸发过程：气溶胶进入加热漂移管，其中易挥发成分（流动相）被蒸发，溶质形成极细的雾状颗粒。
（3）光散射及其检测过程：不挥发样品颗粒和蒸气通过漂移管进入光散射池，在光散射池中，用强光或激光照射气溶胶，产生光散射，用光电二极管检测散射光，产生电信号，信号与样品的质量成比例关系。
二、影响M300S ELSD检测的因素1、漂移管温度：漂移管温度对基线水平和噪音的影响没有明显的规律性，温度过低，流动相得不到充分挥发，使基线水平较高；盐的加入会提高这一温度，温度升高，流动相蒸发趋向完全，信噪比上升。
但温度太高会使流动相沸腾，增加背景噪音，同时可能导致溶质的部分气化，使信号变小，从而损失了灵敏度，降低信噪比。
当溶剂蒸发需要高热时，要升高操作温度，但是温度低一些更好，这有助于得到较大颗粒，提高散射光的强度。
故最优温度应为在流动相(包括其中所含的盐)基本挥发的基础上，产生可接受噪音的最低温度。
不同的流动相有不同的漂移管合适的设定温度。
2、流动相组成：一般来说，采用ELSD检测时，流动相的挥发性越好，方法的灵敏度越高。
中性物质的分析，其流动相一般能满足要求。
但绝大多数酸碱化合物的检测都需要缓冲盐，而缓冲盐的挥发性、纯度及浓度将直接影响到ELSD检测的基线水平、基线漂移程度及噪音大小。
ELSD蒸发光散射检测器的原理ELSD（Evaporative Light Scattering Detector）是一种常用的高效液相色谱检测器，它是基于溶剂的蒸发、样品产生固体颗粒后通过光散射来进行检测的原理。
ELSD检测器主要由雾化室、光学部分和检测部分组成。
首先，样品在色谱柱分离出来后，进入雾化室。
在雾化室内，溶剂与氮气通过喷嘴进行混合，并在喷嘴的作用下形成微小的液滴。
这些液滴中的溶剂会迅速蒸发，留下样品的固体颗粒。
然后，固体颗粒进入光学部分。
在光学部分，一个激光束通过颗粒，光线与颗粒碰撞产生散射光。
散射光的强度与颗粒的尺寸和折射率有关，而颗粒的尺寸与液滴中样品的浓度有关。
较大的颗粒会产生更多的散射光。
最后，散射光被检测部分接收和测量。
检测部分主要由光路系统和光敏元件组成。
散射光通过一个透镜和分束镜进入光敏元件，经过处理后，转换成电信号输出。
根据ELSD检测器的原理，可见它有以下几个特点：1.高灵敏度：由于ELSD检测器是通过散射光进行检测而不是吸收光，因此对于带有芳香族化合物和碳氢化合物等化合物，其灵敏度比紫外检测器更高。
2.通用性：由于ELSD检测器是通过检测固体颗粒的散射光，而不依赖于化合物的特定吸收波长，因此适用于大部分化合物的检测。
3.线性范围广：ELSD检测器的线性范围大，能够检测低浓度到高浓度的样品。
4.可调性：ELSD检测器可以通过调整雾化室内的温度和氮气流量来调整颗粒的尺寸，从而调整散射光的强度。
需要注意的是，ELSD检测器的高灵敏度和较宽的线性范围使其成为许多色谱分析的理想选择。
然而，由于其检测原理的特殊性和复杂性，也需要仔细的仪器操作和样品准备，以获得准确可靠的结果。
此外，ELSD 检测器对于一些挥发性溶剂如乙醚和丙酮等的应用有一定的局限性。
E L S D蒸发光散射检测器的原理Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】简介蒸发光散射检测器（Evaporative Light Scattering Detector）设计用于高效液相色谱系统，分析任何挥发性低于流动相的化合物。
ELSD的应用范围包括：碳水化合物，药物，脂类，甘油三脂，未衍生的脂肪酸和氨基酸，聚合物，表面活化剂，营养滋补品，及组合分子库等。
蒸发光散射检测器消除了常见于其他HPLC检测器的问题。
示差检测受溶剂前沿峰的干扰使得分析复杂化，并且由于对温度极其敏感使得基线很不稳定，与梯度洗脱不相容。
另外，示差检测器的响应不如ELSD灵敏。
而低波长紫外检测器在急变梯度条件下受基线漂移的困扰，并要求被分析化合物带有发色团。
ELSD则不受这些限制。
不同于这些检测器，ELSD能在多溶剂梯度的情况下获得稳定的基线，使得分辨率更好、分离速度更快。
另外，因为ELSD的响应不依赖于样品的光学特性，所以ELSD检测时样品不要求带有发色团或荧光基团。
操作原理蒸发光散射检测器的独特检测原理为，首先将柱洗脱液雾化形成气溶胶，然后在加热的漂移管中将溶剂蒸发，最后余下的不挥发性溶质颗粒在光散射检测池中得到检测。
步骤1：雾化雾化经HPLC分离的柱洗脱液进入雾化器，在此与稳定的雾化气体（一般为氮气）混合形成气溶胶。
气溶胶由均匀分布的液滴组成，液滴大小取决于分析中采用的气体流量。
气体流量越低形成的液滴越大，液滴越大则散射的光越多，从而提高了分析灵敏度，但是越大的液滴在漂移管中越难蒸发。
每种方法均存在产生最佳信号噪音比率的最优化气体流量。
流动相流速越低要求适当雾化的气体流量也越低。
用内径为2.1mm的微径柱代替内径为4.6mm标准型分析柱，能大大降低流动相流速，因而提高分析的灵敏度。
步骤2：蒸发蒸发气溶胶中挥发性成分在加热的不锈钢漂移管中蒸发。
为特定应用设置适当的漂移管温度，取决于流动相组成和流速，以及样品的挥发性。
高效液相-蒸发光散射检测法
高效液相-蒸发光散射检测法（Evaporative Light Scattering Detection，ELSD）是一种常用的色谱检测技术。
它适用于一
些无紫外吸收或发射特性的样品分析，如脂类、天然产物、易挥发物、高分子聚合物等。
ELSD的原理是将溶液通过液相色谱柱进行分离后，进入一个
加热器中蒸发，然后将蒸发物与激光束相互作用产生光散射，并通过光散射角度的测量来检测样品的浓度。
ELSD的检测器
由激光器、反射镜、光散射角度测量系统和光电探测器等组成。
当样品中的化合物散射光束时，光散射角度与样品浓度成正比。
相比于其他检测技术，ELSD具有以下优点：
1. 不受样品的紫外吸收或发射特性影响，对样品种类无限制；
2. 适用于高灵敏度的检测，可以检测低至微克甚至纳克级的物质；
3. 可以对挥发性物质进行检测，不需要对样品进行前处理或衍生化处理；
4. 不受溶剂极性的限制，适用于多种溶剂系统；
5. 对于复杂样品可以进行定性和定量分析。
因此，ELSD技术在药物分析、食品分析、环境监测和高分子
材料研究等领域中具有广泛的应用价值。
它能够提供可靠的分析数据，并且对于一些分析方法来说是不可或缺的。
