可再分散乳胶粉的生产工艺及流程(完整版)
- 格式:doc
- 大小:40.00 KB
- 文档页数:3
可再分散乳胶粉是指由聚合物乳液加入其他物质改性后经喷雾干燥而成,以水作为分散介质可再分散成乳液,具有可再分散性的聚合物粉末[1]。
VAE型可再分散乳胶粉是指以乙酸乙烯—乙烯共聚乳液为主要原材料生产的可再分散乳胶粉。
它通常与水泥等无机粘结剂配合使用,可显著提高砂浆的粘结力和内聚力,降低弹性模量、吸水率,增强抗折强度等。
皖维公司生产的VAE型可再分散乳胶粉可与水泥、填充料等按照一定的配比在工厂预拌、包装成干混砂浆产品,现场加水拌和即可使用,目前广泛应用于各种建筑粘合剂、建筑腻子、墙体外保温及饰面系统、墙体抹平胶、粉末涂料等[2]。
一、试验部分1.实验原料喷雾干燥试验原料:聚乙烯醇(PVA0488),工业品,安徽皖维公司;乙酸乙烯—乙烯共聚乳液(VAE),工业品,广西皖维公司;超细碳酸钙粉,工业品,市售;二氧化硅粉,工业品,市售。
应用性能试验原料:水泥,P·O42.5皖维水泥;标准砂,符合GB/T17671—1999要求;石英砂,40~140目,符合JGJ52—92要求;纤维素醚,40000cp;木质纤维;重质碳酸钙,150目。
2.实验设备及仪器喷雾干燥设备:江苏无锡机械厂,适用于中试。
性能检测仪器:DMP-Ⅱ型堆积密度测定仪,郑州磨料磨具磨削研究所;HB43-S型卤素水分测定仪,梅特勒—托利多;SX2-2.5-10箱式电阻炉,上海圣科;F120型pH计,梅特勒—托利多;LS-C(Ⅱ)激光粒度仪,珠海欧美克;桌上型电脑式伺服材料试验机,东莞市力显仪器公司。
3.可再分散乳胶粉的制备(1)喷雾液制备。
将溶解好的PVA0488水溶液加入到调配釜中,开启搅拌,加入VAE乳液混合搅拌30min,得一定固含量和粘度的喷雾液。
(2)喷雾干燥。
将喷雾液缓慢升温至60℃,进行喷雾干燥。
首先进行系统空运转,开启引风机、排风机、雾化器、布袋收尘系统、气锤系统等,保持干燥塔负压-0.1MPa;然后加热进风,当干燥塔进风温度达到150℃时开始水运转,使出口温度保持在85℃左右;温度稳定后,开启分散助剂添加系统、进料系统,进料速率由低至高逐步调节;喷雾干燥颗粒与分散助剂在干燥塔内充分混合,再经布袋收尘、冷却去湿后,即制得可再分散乳胶粉。
此工艺可以通过以下技术方案来实现:一种可再分散乳胶粉的生产工艺,将以下物质按所附重量百分比配料:聚合物乳液72-85% ;保护胶体4-9% ;隔离剂11-15% ;功能性添加剂0-5% ;采用以下工艺生产:a、配制保护胶体:在反应釜中将配料量的保护胶体粉末与水混合加热调制成胶水,并加入消泡剂,加热保温,形成透明的粘稠状保护胶体,使粘度达到2500Mpas,固含量达到19.5〜20.5%。
b、配制分散液:将配制好的保护胶体置于调配釜中,然后加入配料量的聚合物乳液,混合均匀,再添加消泡剂并加水调整粘度到70-200Mpas,固含量达到39% -42%,升温到50-55°C,待用;C、喷雾干燥:开启喷雾干燥塔,升温到喷雾干燥塔顶部的进料口温度为140-150°C时,用螺杆泵将配制好的分散液输送到喷雾干燥塔顶部的进料口中,通过进料口中的高速离心雾化盘将分散液雾化成液滴直径为10〜100微米的微液滴,同时用高温气流快速加热微液滴,同时在高温气流中补入隔离剂,在微液滴受热产生粘性时将隔离剂及时粘附在微液滴上,随后,微液滴中的水份被高温气流快速蒸干,形成气固混合物;d、降温分离:保持喷雾干燥塔出风口气流的温度为79°C -81°C,将气固混合物迅速从喷雾干燥塔下部的出风口导出,降温后导入到大型布袋收尘器中,将气流中的粉体分离出来,出离出来的粉体通过分级过筛,即得到再分散乳胶粉成品。
具体实施方式在干净的反应釜中按比例加入一定量的净水,升温到50°C左右,开启搅拌机构,按加入反应釜中水量的25%加入保护胶体粉末,添加的过程要慢慢加入,防止粉末在水中团聚,不要加到反应釜的侧壁上,添加完成后加入相当于总量1%的消泡剂,推荐选用有机硅为主的消泡剂。
盖好加料孔,升温到95°C左右。
保温I小时,待反应釜中的液体形成透明的粘稠胶水状,无白色颗粒,取样,测试粘度和固含量,要求粘度达到2500Mpas左右,固含量达到19.5 〜20.5%。
可再分散乳胶粉生产
可再分散乳胶粉是一种以乳胶为基础,经过干燥和再分散处理后制成的粉末。
它在水中可以重新分散,形成乳胶液。
这种粉末具有良好的胶凝性能和稳定性,广泛应用于各种涂料、粘合剂、纸张、纺织品和建筑材料等领域。
以下是可再分散乳胶粉的生产过程的一般步骤:
1.乳胶准备:乳胶是由天然或合成橡胶聚合物和其他添加剂
(如稳定剂、增稠剂和助剂)组成的液体。
首先,根据所需的乳胶配方,将橡胶聚合物和其他添加剂按照一定比例混合在一起,使其形成稳定的乳胶。
2.干燥:将乳胶通过喷雾干燥或气流干燥的方法,将其转化
为粉末形式。
干燥温度和时间根据具体的产品和工艺条件而定。
3.分散剂加入:干燥后的乳胶粉末可以变成一块,通过添加
分散剂,使其能够在水中重新分散。
分散剂的选用取决于产品的性质和所需的分散性能。
4.过滤和包装:将重新分散的乳胶液进行过滤,以去除杂质
和颗粒物。
然后,将乳胶液进行包装,以便存储和运输。
在可再分散乳胶粉的生产过程中,对原料选择、配方比例和工艺条件的控制非常重要。
这样可以确保最终产品的质量和性能符合预期,并满足客户的需求。
此外,生产过程应注意生产设备的清洁和卫生,以防止污染和
杂质的引入。
合理的工艺控制和质量管理体系,如ISO质量管理体系,也可以帮助确保生产过程的稳定性和产品质量的一致性。
总之,可再分散乳胶粉是通过乳胶干燥和再分散处理制成的粉末,具有良好的胶凝性能和稳定性。
在生产过程中,需要对原料、配方和工艺进行精确控制,以获得符合预期的产品质量和性能。
可再分散乳胶粉(2009-03-26 10:10:51)标签:砂浆胶粉醋酸乙烯酯内聚力堡胶体欧洲可再分散乳胶粉可再分散乳胶粉是由一种醋酸乙烯酯与叔碳酸乙烯酯-VeoVa或乙烯或丙烯酸酯等二元或三元的共聚物,经过喷雾干燥得到的改性乳液粉末,它具有良好的可再分散性,与水接触时重新分散成乳液,并且其化学性能与初始乳液完全相同。
可再分散乳胶粉的发展历史可再分散乳胶粉的研究始于1934年德国的I.G.Farbenindus AC 公司的聚醋酸乙烯类可再分散乳胶粉和日本的粉末乳胶。
二战后劳动力和建筑资源严重缺乏,迫使欧洲尤其是德国采用各种粉体建材来提高建设效率,上世纪50年代后期,德国的赫斯特公司和瓦克化学公司开始可再分散乳胶粉的工业化生产。
当时,可再分散乳胶粉也主要为聚醋酸乙烯类型,主要用于木工胶、墙面底漆和水泥系壁材等。
但是由于PV Ac胶粉的最低成膜温度高、耐水性差、耐碱性差等性能的局限,其使用受到较大的限制。
随着V AE乳液和V A/VeoV a乳液的工业化成功,上个世纪60年代,最低成膜温度为0℃、具有较好耐水性和耐碱性的可再分散乳胶粉被开发出来,之后,其应用在欧洲得到广泛的推广,使用的范围也逐渐扩展到各种结构和非结构建筑粘合剂、干混砂浆改性、墙体保温及饰面系统、墙体抹平胶和密封灰膏、粉末涂料、建筑腻子的领域。
国内可再分散乳胶粉生产情况近几年,欧洲和北美地区可再分散乳胶粉的需求增长较为缓慢,与之相反,随着我国建筑节能政策逐步实施及建筑干混砂浆的大力推广,可再分散乳胶粉在中国大陆的使用迅猛增长,国外的跨国公司和国内的一些企业也纷纷在全国各地上马可再分散乳胶粉项目。
据有关专家统计,2003年,可再分散乳胶粉全球产量19万吨,主要在欧洲和北美地区使用,中国市场的消费量不足5000吨,而2007年,中国可再分散乳胶粉市场消费量已达4~5万吨,主要供应厂家是台湾大连化学、德国瓦克、美国国民淀粉,预测2010年,国内可再分散乳胶粉的需求量将达到10万吨。

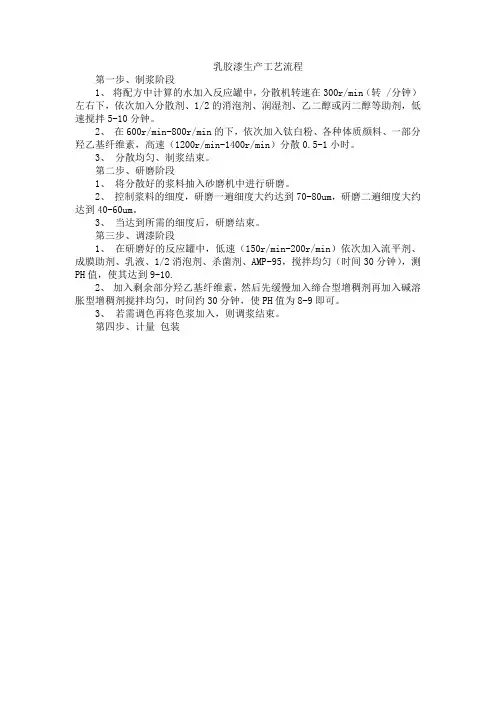

乳胶漆生产工艺流程
第一步、制浆阶段
1、将配方中计算的水加入反应罐中,分散机转速在300r/min(转 /分钟)左右下,依次加入分散剂、1/2的消泡剂、润湿剂、乙二醇或丙二醇等助剂,低速搅拌5-10分钟。
2、在600r/min-800r/min的下,依次加入钛白粉、各种体质颜料、一部分羟乙基纤维素,高速(1200r/min-1400r/min)分散0.5-1小时。
3、分散均匀、制浆结束。
第二步、研磨阶段
1、将分散好的浆料抽入砂磨机中进行研磨。
2、控制浆料的细度,研磨一遍细度大约达到70-80um,研磨二遍细度大约达到40-60um。
3、当达到所需的细度后,研磨结束。
第三步、调漆阶段
1、在研磨好的反应罐中,低速(150r/min-200r/min)依次加入流平剂、成膜助剂、乳液、1/2消泡剂、杀菌剂、AMP-95,搅拌均匀(时间30分钟),测PH值,使其达到9-10.
2、加入剩余部分羟乙基纤维素,然后先缓慢加入缔合型增稠剂再加入碱溶胀型增稠剂搅拌均匀,时间约30分钟,使PH值为8-9即可。
3、若需调色再将色浆加入,则调浆结束。
第四步、计量包装。
可再分散乳胶粉是一种优质的胶粘剂,广泛应用于建筑、涂料、纸张、纺织等领域。
如果你想进行可再分散乳胶粉的生产,一般的生产流程包括以下步骤:
1. 原材料准备:
-准备主要原材料,包括聚合物乳液、助剂、稳定剂等。
确保原材料的质量符合生产要求。
2. 乳化反应:
-在反应釜中将聚合物乳液和助剂进行混合,并通过乳化反应制备成乳胶。
3. 干燥:
-将乳胶经过干燥设备,蒸发水分,使乳胶变成粉状。
4. 研磨:
-对干燥后的乳胶粉进行机械研磨,确保粉末颗粒细致均匀。
5. 包装:
-将研磨后的乳胶粉进行包装,保证产品的保存和运输。
在生产过程中,需要注意以下几点:
-严格控制原材料的质量,确保产品稳定性和品质。
-控制生产过程的温度、压力和时间,避免产生不良反应或影响产品性能。
-定期对生产设备进行维护和清洁,确保设备正常运转。
-严格遵守生产安全规范,确保员工操作安全。
以上是一般可再分散乳胶粉生产的流程和注意事项,具体生产过程还需根据实际情况和产品要求进行调整和改进。
如果有专业的生产团队和技术支持,可以更好地实施可再分散乳胶粉的生产。
可再分散乳胶粉研究报告第一章可再分散乳胶粉产品简介一、可再分散乳胶粉产品概述由聚合乳液通过加入其它物质改性,经喷雾干燥而成,以水作为分散介质可再行程乳液,具有可再分散性的聚合物粉末。
1.2可再分散乳胶粉的组成:通常为白色粉状,但也有少数有其他颜色,它的主要成分包括:聚合物树脂:位于胶粉颗粒的核心部分,也是可再分散乳胶粉发挥作用的主要成分.添加剂(内):与树脂一起起到改性树脂的作用.添加剂(外):为进一步扩展可再分散乳胶粉的性能的又另添加材料.保护胶体:在可再分散乳胶粉颗粒的表面包裹的一层亲水性材料,绝大数为聚乙烯醇.抗结块剂:细矿物填料,主要用于防止胶粉在储运过程中结块以及便于干粉流动。
可再分散聚合物胶粉是水溶性的,当这些粉末与水搅拌或在砂浆中与水混合时,会生成与原始乳液性能相似的稳定分散体系,聚合物颗粒自行分散并不会同水泥粘聚,一个粒经在50~300μm 的可再分散聚合物胶粉颗粒中主要包含了许多分散粒子( 每个粒子的直径大约1μm) 。
1。
3包装与贮存:需储存于阴凉干燥之场所,建议使用期限为六个月,在夏天使用时则请尽量早使用,若保存于温度潮湿之场所则会增加结块之几率,开袋后亦请尽可能一次使用完毕,否则需将袋口封好以避免从空气中吸收水分。
1.4常用的可再分散乳胶粉按聚合物种类进行分类如下表:1。
5分辨可再分散乳胶粉优劣的几种方法:(1)溶解法,取一定量的可再分散性乳胶粉溶解于5倍质量的水中,充分搅拌后静置5分钟后观察.原则上沉淀到底层的不容物越少,可再分散性乳胶粉的质量越好。
这种方法简单易行。
(2)成膜法,取一定质量的可再分散性乳胶粉,溶解于2倍的水中,搅拌均匀后静置2分钟,再次搅拌均匀,将溶液倒在一块平放的洁净玻璃上,玻璃置于通风背阴处。
待充分干燥后,揭下.观察揭下的聚合物膜。
透明度高的质量好。
然后进行适度拉扯,弹力好的质量好.再将膜切割成条状,浸泡到水中,1天后观察,被水溶解的少的质量好.这种方法更加客观。
可再分散胶粉生产工艺可再分散胶粉生产工艺是一种用于生产可再分散乳胶粉的工艺过程。
可再分散乳胶粉是一种广泛应用于建筑、涂料、粘合剂、纸张、塑料等领域的重要原料。
其生产工艺主要包括以下步骤:1. 配料在可再分散胶粉的生产中,首先需要进行配料。
这一步骤包括将水、乳液、功能性添加剂等原料按照一定的比例混合在一起,形成基础配方。
基础配方中需要添加的原料包括乳液、功能性添加剂、水等。
其中,乳液是制备可再分散胶粉的关键原料,它通常是一种合成或天然的高分子化合物。
功能性添加剂则包括分散剂、流变改性剂、消泡剂等,它们的作用是改善可再分散胶粉的性能和稳定性。
2. 高速搅拌将基础配方中的原料混合在一起后,需要将其放入高速搅拌器中进行搅拌。
高速搅拌器的作用是使配方中的各原料充分混合均匀,形成稳定的乳液。
同时,高速搅拌器还能将功能性添加剂均匀地分散在乳液中,确保可再分散胶粉的粒径和粒度分布均匀。
3. 喷雾干燥经过高速搅拌器处理后的乳液需要被送入喷雾干燥器中进行干燥处理。
喷雾干燥器的作用是将乳液雾化成微小的液滴,并使这些液滴在热空气中迅速干燥,形成固体颗粒。
干燥过程中,水分被蒸发掉,留下的固体颗粒即为可再分散胶粉。
4. 风选和筛分干燥后的可再分散胶粉需要进行风选和筛分,以去除其中的杂质和过大或过小的颗粒。
风选是通过风机产生的气流将可再分散胶粉吹入风选设备中,利用不同大小的颗粒在气流中的运动速度不同,将过大或过小的颗粒分离出来。
筛分则是通过振动筛将过大或过小的颗粒分离出来,得到粒径和粒度分布符合要求的可再分散胶粉。
5. 包装经过风选和筛分处理后的可再分散胶粉需要进行包装。
包装过程中,通常采用自动包装机或人工方式将可再分散胶粉装入包装袋或包装桶中。
包装好的可再分散胶粉可以作为成品直接销售或使用。
以上就是可再分散胶粉生产工艺的主要步骤。
在实际生产中,可能还需要根据具体的产品要求和生产条件进行调整和优化。
例如,在配料过程中,可以根据需要添加其他的功能性添加剂或助剂;在喷雾干燥过程中,可以通过调整干燥器的参数来控制可再分散胶粉的粒径和粒度分布等。
可再分散乳胶粉的生产工艺
技术领域
此工艺涉及建筑材料,特别涉及一种用于干粉砂浆的可再分散乳胶粉的生产工艺。
背景技术
可再分散乳胶粉是将特殊的胶乳经喷雾干燥加工而成的一种白色固体粉末,主要用作外墙保温工程施工用材料“干混砂浆”的重要添加剂和其他干混砂浆的添加剂。
通常使用的可再分散乳胶粉是醋酸乙烯的共聚物类,为白色粉末,可自由滑动,能很好的分散在水中,形成稳定的乳液,其性能与原来的胶乳相同。
可再分散乳胶粉作为干混砂浆产品中不可或缺的添加材料,它在水泥干粉砂浆中的作用显著。
可提高材料的粘结强度和内聚力。
提高材料的弹性弯曲强度及抗折强度。
提高材料的抗冻融性。
提高材料的耐候性,耐久性,耐磨性。
提高材料的憎水性,降低吸水率。
改善施工性,减少材料的收缩率。
能有效的防止开裂。
(I)提高粘接强度和内聚力
在水泥干粉砂浆产品中,添加可再分散乳胶粉是极其必要的。
它对提高材料的粘接强度和内聚力是十分明显的。
这是由于聚合物粒子对水泥基体的孔隙及毛细管的渗透,与水泥水化后形成良好的内聚强度的结果。
更由于聚合物树脂本身具有的优良的粘接力,在改善水泥砂浆产品对基材的粘附力,特别是水泥这种无机粘结剂对木材、纤维、PVC、EPS这些有机基材粘结性差的改良,作用更加明显。
(2)提高抗弯曲和抗张性
在水泥砂浆水化后形成的刚性骨架中,聚合物的膜弹性而又韧性,在水泥砂浆颗粒与颗粒之间,起到类似活动接头的功能,可承受高的变形负载,使应力降低,使得抗拉和抗弯曲性得以提高。
(3)提高抗冲击性
可再分散乳胶粉为热塑性树脂。
其包覆在砂浆颗粒表面上柔软的膜,可以吸收外力的冲击,松驰而不破坏,从而提高砂浆的抗冲击能力。
(4)提高憎水性、降低吸水率
添加可再分散乳胶粉,可改善水泥砂浆的微观结构。
其聚合物在水泥水化过程中形成不可逆的网络,封闭水泥凝胶体中的毛细管,阻断水份的吸收,防止水份的渗透,而提高抗渗能力。
(5)提高耐磨性、耐久性
添加可再分散乳胶粉,可增加水泥砂浆颗粒与聚合物膜之间的密实结合度。
粘结力的增强,相应地提高了砂浆承受切应力的能力,使得磨损率降低,耐磨性提高,延长了砂浆的使用寿命。
(6)提高冻融稳定性、有效防止材料的开裂
可再分散乳胶粉,其热塑性树脂所具有的塑性作用,可以克服温差变化对水泥砂浆材料所带来的热胀冷缩的破坏。
克服单纯水泥砂浆干缩变形大,易龟裂的缺点,可使材料具柔性,从而提高材料的长久稳定性。
但是,现有技术的可再分散乳胶粉的生产工艺存在一些问题,导致乳胶颗粒不够均匀细小,在生产、运输和贮存过程中容易发生粘连结团现象。
因而影响了其使用效果。

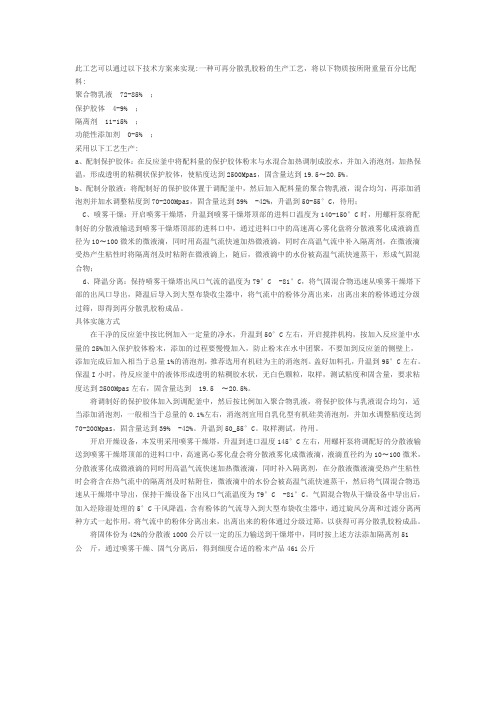

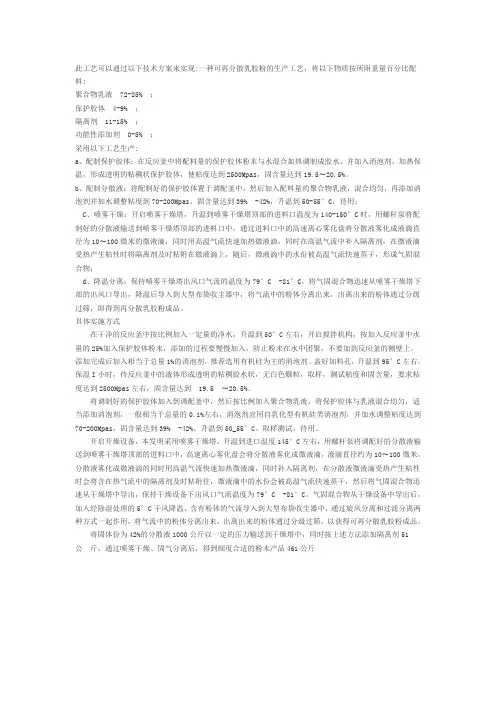

此工艺可以通过以下技术方案来实现:一种可再分散乳胶粉的生产工艺,将以下物质按所附重量百分比配料:
聚合物乳液72-85% ;
保护胶体4-9% ;
隔离剂11-15% ;
功能性添加剂0-5% ;
采用以下工艺生产:
a、配制保护胶体:在反应釜中将配料量的保护胶体粉末与水混合加热调制成胶水,并加入消泡剂,加热保温,形成透明的粘稠状保护胶体,使粘度达到2500Mpas,固含量达到19.5~
20.5%。
b、配制分散液:将配制好的保护胶体置于调配釜中,然后加入配料量的聚合物乳液,混合均匀,再添加消泡剂并加水调整粘度到70-200Mpas,固含量达到39% -42%,升温到50-55°C,待用;
C、喷雾干燥:开启喷雾干燥塔,升温到喷雾干燥塔顶部的进料口温度为140-150°C时,用螺杆泵将配制好的分散液输送到喷雾干燥塔顶部的进料口中,通过进料口中的高速离心雾化盘将分散液雾化成液滴直径为10~100微米的微液滴,同时用高温气流快速加热微液滴,同时在高温气流中补入隔离剂,在微液滴受热产生粘性时将隔离剂及时粘附在微液滴上,随后,微液滴中的水份被高温气流快速蒸干,形成气固混合物;
d、降温分离:保持喷雾干燥塔出风口气流的温度为79°C -81°C,将气固混合物迅速从喷雾干燥塔下部的出风口导出,降温后导入到大型布袋收尘器中,将气流中的粉体分离出来,出离出来的粉体通过分级过筛,即得到再分散乳胶粉成品。
具体实施方式
在干净的反应釜中按比例加入一定量的净水,升温到50°C左右,开启搅拌机构,按加入反应釜中水量的25%加入保护胶体粉末,添加的过程要慢慢加入,防止粉末在水中团聚,不要加到反应釜的侧壁上,添加完成后加入相当于总量1%的消泡剂,推荐选用有机硅为主的消泡剂。
盖好加料孔,升温到95°C左右。
保温I小时,待反应釜中的液体形成透明的粘稠胶水状,无白色颗粒,取样,测试粘度和固含量,要求粘度达到2500Mpas左右,固含量达到19.5 ~20.5%。
将调制好的保护胶体加入到调配釜中,然后按比例加入聚合物乳液,将保护胶体与乳液混合均匀,适当添加消泡剂,一般相当于总量的0.1%左右,消泡剂宜用自乳化型有机硅类消泡剂,并加水调整粘度达到70-200Mpas,固含量达到39% -42%。
升温到50_55°C。
取样测试,待用。
开启开燥设备,本发明采用喷雾干燥塔,升温到进口温度145°C左右,用螺杆泵将调配好的分散液输送到喷雾干燥塔顶部的进料口中,高速离心雾化盘会将分散液雾化成微液滴,液滴直径约为10~100微米,分散液雾化成微液滴的同时用高温气流快速加热微液滴,
同时补入隔离剂,在分散液微液滴受热产生粘性时会将含在热气流中的隔离剂及时粘附住,微液滴中的水份会被高温气流快速蒸干,然后将气固混合物迅速从干燥塔中导出,保持干燥设备下出风口气流温度为79°C -81°C。
气固混合物从干燥设备中导出后,加入经除湿处理的5°C干风降温,含有粉体的气流导入到大型布袋收尘器中,通过旋风分离和过滤分离两种方式一起作用,将气流中的粉体分离出来,出离出来的粉体通过分级过筛,以获得可再分散乳胶粉成品。
将固体份为42%的分散液1000公斤以一定的压力输送到干燥塔中,同时按上述方法添加隔离剂51公斤,通过喷雾干燥、固气分离后,得到细度合适的粉末产品461公斤。
