彩超GE探头维修

众所周知，彩超探头为彩超不可缺少的一部件，因此，使用久了，难免就出出现各种各样的故障，进而影响使用，那具体如何修呢?别急，下边带您了解。

1、外壳故障超声探头的外壳比较多的是声头外壳，其它部位的破损通常多是由于意外所致。

由于声头外壳破裂后会导致耦合剂渗透到探头内部，引起声头晶片的氧化合腐蚀，所以声头外壳的故障也需要尽快修理,防止故障越来越大。

2、声头故障一个探头如果有明显的暗道的话，在排除电缆，声透镜等故障后一般可以初步判断为声头故障。

通过专门的检测设备进行检测，从而判断多少晶片故障, 具体是哪些晶片故障。

一般来讲一个128个晶片的探头如果有几个晶片坏了的影响不太大的。

两边的晶片影像相对比中央的晶片会小一些，但是如果有十多个以上的晶片故障的话对图像的影响就大了。

同时，在更换声头要注意新换的声头参数要与原先的声头一致或者尽量接近。

主要的参数包括：几何尺寸，晶片的声学参数，此外考虑到实际使用的需要更换探头的声头在外形上要与原来一致。

3、电缆故障超声探头的电缆通常是由上百根至数百根的电缆组成，在电缆护套里有屏蔽层环绕，是超声声头和主机系统连接的载体，电缆必须跟探头以及主机阻抗匹配，否则会影响图像质量。

超声电缆中一般包括信号线，地线、控制线、电源等部分组成。

超声的收发信号线在发射时的电压有一百多伏。

电缆的故障会导致系统死机，黑道，干扰，探头不识别以及重影等故障。

同时，由于长期的使用过程中，电缆特别是靠近声头的电缆始终处于弯曲状态，因此长时间会导致线缆外皮破损，甚至断裂无法使用。

此外一些探头电缆表面看起来电缆互套完好，但是实际上内部已经破损。

如果出现上述故障一般需要将故障部位的线缆剪掉重接方可，有时要将整个电缆换掉。

由于探头的电缆线非常多，很细，所以接起线来工作量很大，因此成本也要高一些。

维修电缆需要仔细地将电缆线一一标记清楚，如果有多根线缆断就需要有好的同类型探头做对照才可。

4、声透镜故障由于长期直接和患者皮肤表面接触，超声声透镜在一定长时间就会产生问题，常见的故障包括：局部鼓起，有气泡、破损，超声声头晶片裸露；声透镜部分熔化。

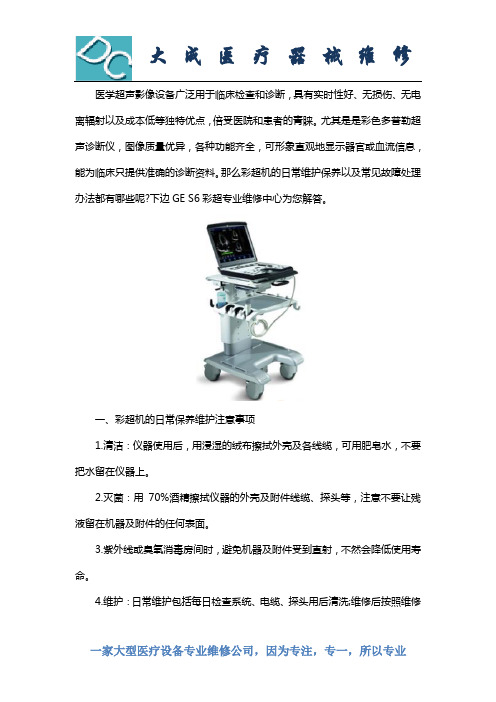

医学超声影像设备广泛用于临床检查和诊断，具有实时性好、无损伤、无电离辐射以及成本低等独特优点，倍受医院和患者的青睐。

尤其是是彩色多普勒超声诊断仪，图像质量优异，各种功能齐全，可形象直观地显示器官或血流信息，能为临床只提供准确的诊断资料。

那么彩超机的日常维护保养以及常见故障处理办法都有哪些呢?下边GE S6彩超专业维修中心为您解答。

一、彩超机的日常保养维护注意事项1.清洁：仪器使用后，用浸湿的绒布擦拭外壳及各线缆，可用肥皂水，不要把水留在仪器上。

2.灭菌：用70%酒精擦拭仪器的外壳及附件线缆、探头等，注意不要让残液留在机器及附件的任何表面。

3.紫外线或臭氧消毒房间时，避免机器及附件受到直射，不然会降低使用寿命。

4.维护：日常维护包括每日检查系统、电缆、探头用后清洗;维修后按照维修手册进行全面的功能检测，校准。

5.环境要求电源：单向220V三线(有接地线)，环境：远离干扰源，使用温度5℃-40℃，相对湿度30%-80%。

如有环境异常将导致安全问题，应立即停止使用。

二、彩超机常见故障及处理1.图像淡深界面不清，可能是机器对比度、亮度调节不合适，也有可能放大系数及图像深度调节不合适，试调节到适当位置。

2.整机出现干扰。

可能是受某种时间、气候、环境等因素影响(如附近有装修等干扰原因)，不良干扰信号进入机内，可采用远离或屏蔽法及另接良好地线法等措施排除干扰。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用专业的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

主要维修机型有麦迪逊（MEDISON)SA-88P SA-600P SA-600 SA-1500 SA-3200 SA-4800 SA-4800HD SA-5000I SA-5000II SA-5500 SA-6000 SA-6000II SA-6000C SA-6000CMT SA-7700 SA-8800 SA-8800MT SA-8000C SA-8000EXSA8000LIVE SA-9900 X4 X6 X8 V10 V20.以上机型可以提供技术支持，软件电路板探头显示器电源等。

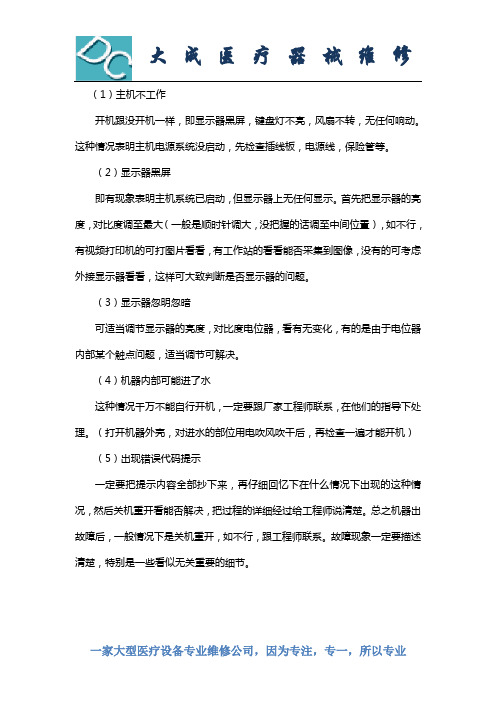

大成医疗器械维修（1）主机不工作
开机跟没开机一样，即显示器黑屏，键盘灯不亮，风扇不转，无任何响动。

这种情况表明主机电源系统没启动，先检查插线板，电源线，保险管等。

（2）显示器黑屏
即有现象表明主机系统已启动，但显示器上无任何显示。

首先把显示器的亮度，对比度调至最大（一般是顺时针调大，没把握的话调至中间位置），如不行，有视频打印机的可打图片看看，有工作站的看看能否采集到图像，没有的可考虑外接显示器看看，这样可大致判断是否显示器的问题。

（3）显示器忽明忽暗
可适当调节显示器的亮度，对比度电位器，看有无变化，有的是由于电位器内部某个触点问题，适当调节可解决。

（4）机器内部可能进了水
这种情况千万不能自行开机，一定要跟厂家工程师联系，在他们的指导下处理。

（打开机器外壳，对进水的部位用电吹风吹干后，再检查一遍才能开机）（5）出现错误代码提示
一定要把提示内容全部抄下来，再仔细回忆下在什么情况下出现的这种情况，然后关机重开看能否解决，把过程的详细经过给工程师说清楚。

总之机器出故障后，一般情况下是关机重开，如不行，跟工程师联系。

故障现象一定要描述清楚，特别是一些看似无关重要的细节。

一家大型医疗设备专业维修公司，因为专注，专一，所以专业。

GE Vivid Five超声诊断仪图像故障维修Vivid Five是GE公司在2002年推出的一款高档全数字彩色多普勒超声诊断系统，该机具有优异的图像质量和强大的处理功能，具有无创、简便、快速诊断的优点，对各种复杂疾病的诊断尤其是心血管疾病诊断具有重要辅助作用。

该机除可进行消化科、泌尿科、妇产科等疾病的常规超声诊断外，还可进行心脏、血管、浅表脏器等全身多脏器疾病的彩色多普勒超声诊断，并能应用经阴道超声探头对妇产科疾病特别是子宫内膜疾病做出更准确的诊断，尤其是对各种复杂的心脏疾病如复杂的先天性心脏病、心肌病等的诊断具有重大的诊断价值。

1.故障现象机器能够正常启动，在选用相控阵探头（FPA 2.5MHz）时，在图像区域没有始波，只有噪声，无法进行超声扫描诊断。

监视器上的图像如图1所示。

再切换到线阵探头（FLA 10MHz），在图像区域有始波，但只有正常情况下的1/3左右，中、远场部分没有回波。

增大增益，噪声随之增多，无法进行临床诊断。

监视器上的图像如图2所示。

2.分析检修根据故障现象分析判断，怀疑系统的超声发射部分存在故障。

影响超声波的产生和发射的部件主要包括：探头、通道板、发射板、前端控制板和高压电源，因此需要逐步检查，进一步缩小故障范围。

首先，检查探头是否正常。

将探头拔下，插入另外一个插座，然后看探头的切换是否正常。

经检查，探头的切换正常，故障现象依旧。

这说明，探头、通道板这部分运行正常。

接着，再检查发射脉冲触发信号，结果正常。

当检测高压电源时，结果发现+/- 80V电源没有输出。

这说明，高压电源存在故障。

高压电源故障，将导致发射板无法产生超声波脉冲输出，也就无法有始波图像显示。

3.故障排除从机箱将高压电源模块取出，打开金属外壳，使用万用表进行检测发现，有两个保险管已经烧断，说明高压电源内部有短路故障。

经过测量，发现有两个三极管发生短路击穿。

更换同样规格的三极管和保险管，短路故障排除。

将高压电源模块装入机器后，开机运行，系统恢复正常。

GE Voluson730彩超故障维修3例[摘要]本文具体介绍了GE Voluson730彩超的3例典型故障及其维修过程，总结了故障原因和排除方法，对于维修该机型故障有一定参考价值。

[关键词]彩超；图像缺失；报错；故障维修GE Voluson730是GE公司推出的一款彩色多普勒超声机器，GE彩超主要有三大系列：LOGIQ系列用于全身检查，VOLUSON系列用于妇产科，VIVID系列用于心血管检查，Voluson730作为GE VOLUSON系列的代表之一，在推出以来一直深受超声临床工作人员的青睐。

Voluson730建立在数字技术平台之上，利用先进的信号处理技术，保证能够获得高分辨率的二维图像，并获得立体的三维图像和实时动态的四维图像，Voluson730超声影像系统的特点在于它的波束形成器，能够处理的数据量是传统超声影像系统信息量的4倍多，从而大大提高了系统的动态范围，可提供更多细节性的、高质量的影像，增加的动态范围增加了系统的数据处理能力，同时显著地提高了所有模式的超声工作性能。

1 故障一1.1 故障现象GE Voluson730彩超所有探头均出现不同程度的图像缺失。

1.2 故障分析及排除由于该机器上所有探头均出现图像缺失的故障，所有探头均出现故障问题可能性极低，首先排除探头故障可能性，因此故障原因应为机器内部板块故障。

Voluson730彩超机器结构可分为前端和后端两部分，其中前端部分负责超声信号的发射接收及信号处理等功能的实现，其中探头接口板和CPR板故障均可能导致图像缺失，但探头接口板故障主要表现为接入探头不识别或不工作，由探头接口板导致的图像缺失故障情况较少且一般显示为均匀缺失，因此本次故障主要考虑CPR板故障。

CPR板即波束形成板，较为特色的是该板上共包含有32块CPD板，其中每块CPD板负责8个发射通道和4个接收通道。

CPR板负责处理的功能范围极广，一般机器出现图像缺失、干扰等故障均与该板有关。

ge彩超探头作为超声诊断仪的关键部件，使用的频率自然也是非常频繁的，所以，在使用一段时间后难免就会出现故障，那维修一次需要多少钱呢?
这个是不能一概而论的，因为故障不同，其维修的费用也会不同，如在维修时需要更换探头，其价格不仅要看型号，还要看质量，因此，价格也是从几十，几百，甚至上千都有；但如不需要更换，只是出现一些小故障，其维修费用一般也就几十或者上百元。

同时，由于大大小小的ge彩超机维修中心较多，所以，选择的维修中心不同，其维修费用也会不同，即选择的维修中心越知名，其维修费用也会相对较高，但相对的维修技术也是比较有保障的；反之，则会相对降低。

当然，除以上因素外，因不同的地域其经济消费水平也会不同，所以，相对的ge维修彩超探头的价格也会不同，简单来讲就是当地消费水平越高，其维修费用也会相对较高，反之，价格则会相对降低。

综上可以看出，ge彩超探头故障维修需要多少钱还需根据具体故障咨询专业的ge彩超维修中心。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

主要工程师不仅从业时间长，有着丰富的医疗设备维修经验，可进行芯片级无图纸维修、且可对在线集成电路进行功能测试、比较及功能模拟。

因此，现深受客户的好评。

GE彩超维修之GE voluson 730 维修现象：当开机的时候触摸屏不亮显示器显示红色（单色）然后机箱内发出滴滴的长音（时有时无开机几次）。

分析：因为有ckv维修的经验，显示器不亮，当更换ckv后，现象依旧，这时候感觉那滴滴的长音有点不对，经验分析是sbc板的问题考虑两种因素①电源②板子本身有问题解决：用完用表对给sbc板共电的电源输入进行测量，经过测量每组电压都是正常；把sbc板子拆下来，发现有许多的尘土，还有那滴滴音，其实这个sbc板和电脑的主板没什么太大的区别，经过查询发现那滴滴音是BIOS的报警声看了下v739的BIOS版本是Award BIOS，不断地响（长声）：内存条未插紧或损坏。

把内存拔下清理干净插上故障解决。

附录：当打开电脑时，听到的不是平时清脆的启动声，而是一次又一次重复的奇怪的报警声时，或面对着不同BIOS的报警声，你能不能马上判断出故障的所在呢？虽然现在多家厂商都设计出一些智能化的功能，能将报警声转换成语音或是指示灯等。

但是有这种功能的主板的价格比普通的主板要高出许多，这类主板除了少数的电脑发烧狂和一些大款外，有谁愿多花钱去买这种主板呢。

所以，本人总结了一下，将各种BIOS的报警声所对应的故障列出来，希望对大家有所帮助。

Award BIOS：1短：系统正常启动。

2短：常规错误。

解决方法：重设BIOS。

1长1短：RAM或主板出错。

1长2短：显示器或显示卡错误。

1长3短：键盘控制器错误。

1长9短：主板Flash RAM或EPROM错误，BIOS损坏。

不断地响（长声）：内存条未插紧或损坏。

不停地响：电源、显示器未和显卡连接好。

重复短响：电源有问题。

无声音无显示：电源有问题。

AWI BIOS：1短：内存刷新失败。

解决方法，更换内存条。

2短：内存ECC校验错误。

解决方法：进入CMOS设置，将ECC校验关闭。

3短：系统基本内存（第1个64KB）检查失败。

4短：系统时钟出错。

5短：CPU错误。

1、故障现象：缺波
2、故障分析:引起图像上的缺波有两种情况：（1）探头引起的上述故障现象（2）是通道板引起的故障。

用别的探头装机器上看图像没有缺波现象，如果没有出现缺波就证明是探头的问题引起的缺波，如果还出现缺波就证明是通道引起缺波。

3维修：
首先测量接口板处的波形，发现接口板处有几个芯片没有波形。

接口板在通道板之前从探头传回的波形先来到接口
板，按照事先安排好的进行归纳，再传给通道板。

一般情况直接换芯片就可以了，因为芯片要承受±高压79V和快速切换两种任务。

所以坏的可能性要大些。

这次更换芯片后依然有缺波现象。

在测量的过程中发现其中两个芯片整体8组通道都没有波形，重新更换芯片后依然没有波形。

测量DIN端（LE和CLR 同时控制所有芯片唯有DIN做区分）
（正常芯片有波形如图）
测量故障芯片的DIN没有波形
测量故障芯片对应的LH245A端有波形，DIN端没有波形，万用表测量56欧姆电阻断路，更换电阻后故障解除。

保护电阻的目的是减小高压脉冲对245造成破坏，以及减小245因数字电路中波形引起的电流脉冲对HV220所造成的破坏。
