专业彩超探头维修价格

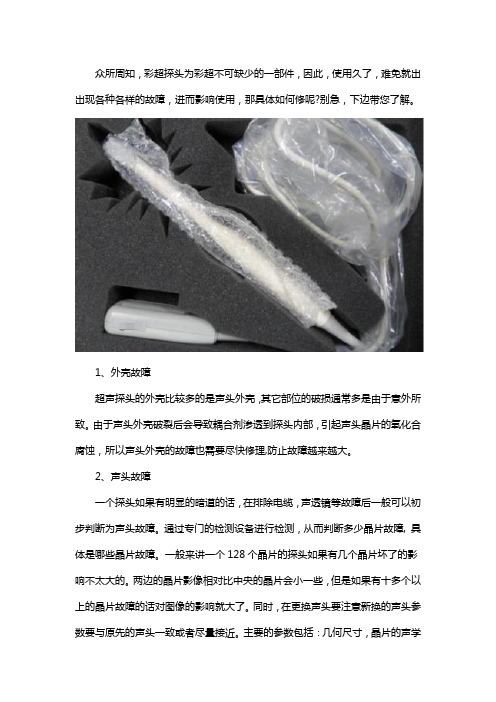

众所周知，彩超探头为彩超不可缺少的一部件，因此，使用久了，难免就出出现各种各样的故障，进而影响使用，那具体如何修呢?别急，下边带您了解。

1、外壳故障超声探头的外壳比较多的是声头外壳，其它部位的破损通常多是由于意外所致。

由于声头外壳破裂后会导致耦合剂渗透到探头内部，引起声头晶片的氧化合腐蚀，所以声头外壳的故障也需要尽快修理,防止故障越来越大。

2、声头故障一个探头如果有明显的暗道的话，在排除电缆，声透镜等故障后一般可以初步判断为声头故障。

通过专门的检测设备进行检测，从而判断多少晶片故障, 具体是哪些晶片故障。

一般来讲一个128个晶片的探头如果有几个晶片坏了的影响不太大的。

两边的晶片影像相对比中央的晶片会小一些，但是如果有十多个以上的晶片故障的话对图像的影响就大了。

同时，在更换声头要注意新换的声头参数要与原先的声头一致或者尽量接近。

主要的参数包括：几何尺寸，晶片的声学参数，此外考虑到实际使用的需要更换探头的声头在外形上要与原来一致。

3、电缆故障超声探头的电缆通常是由上百根至数百根的电缆组成，在电缆护套里有屏蔽层环绕，是超声声头和主机系统连接的载体，电缆必须跟探头以及主机阻抗匹配，否则会影响图像质量。

超声电缆中一般包括信号线，地线、控制线、电源等部分组成。

超声的收发信号线在发射时的电压有一百多伏。

电缆的故障会导致系统死机，黑道，干扰，探头不识别以及重影等故障。

同时，由于长期的使用过程中，电缆特别是靠近声头的电缆始终处于弯曲状态，因此长时间会导致线缆外皮破损，甚至断裂无法使用。

此外一些探头电缆表面看起来电缆互套完好，但是实际上内部已经破损。

如果出现上述故障一般需要将故障部位的线缆剪掉重接方可，有时要将整个电缆换掉。

由于探头的电缆线非常多，很细，所以接起线来工作量很大，因此成本也要高一些。

维修电缆需要仔细地将电缆线一一标记清楚，如果有多根线缆断就需要有好的同类型探头做对照才可。

4、声透镜故障由于长期直接和患者皮肤表面接触，超声声透镜在一定长时间就会产生问题，常见的故障包括：局部鼓起，有气泡、破损，超声声头晶片裸露；声透镜部分熔化。

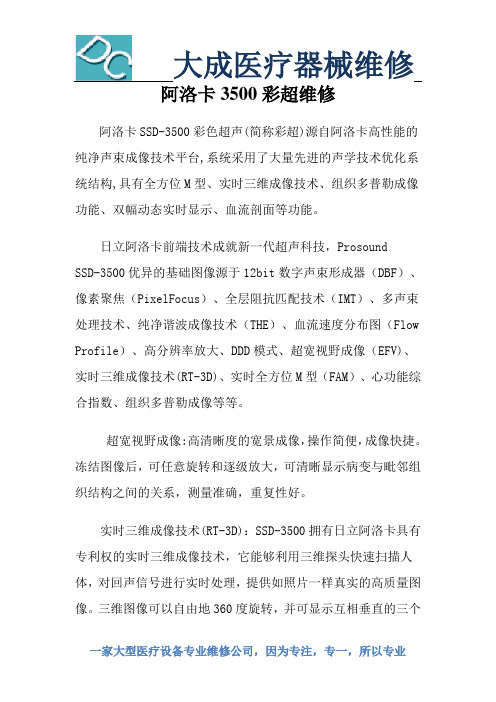

阿洛卡SSD-3500彩色超声(简称彩超)源自阿洛卡高性能的纯净声束成像技术平台,系统采用了大量先进的声学技术优化系统结构,具有全方位M型、实时三维成像技术、组织多普勒成像功能、双幅动态实时显示、血流剖面等功能。

日立阿洛卡前端技术成就新一代超声科技，ProsoundSSD-3500优异的基础图像源于12bit数字声束形成器（DBF）、像素聚焦（PixelFocus）、全层阻抗匹配技术（IMT）、多声束处理技术、纯净谐波成像技术（THE）、血流速度分布图（Flow Profile）、高分辨率放大、DDD模式、超宽视野成像（EFV)、实时三维成像技术(RT-3D)、实时全方位M型（FAM）、心功能综合指数、组织多普勒成像等等。

超宽视野成像:高清晰度的宽景成像，操作简便，成像快捷。

冻结图像后，可任意旋转和逐级放大，可清晰显示病变与毗邻组织结构之间的关系，测量准确，重复性好。

实时三维成像技术(RT-3D)：SSD-3500拥有日立阿洛卡具有专利权的实时三维成像技术，它能够利用三维探头快速扫描人体，对回声信号进行实时处理，提供如照片一样真实的高质量图像。

三维图像可以自由地360度旋转，并可显示互相垂直的三个平面。

丰富的处理软件，使您不必考虑胎儿体位，轻松获得任意角度的胎儿三维图像。

RT-3D拓展了三维的临床应用于妇产科，还可应用于人体其他脏器，如肝脏、胆囊、膀胱等。

实时全方位M型（FAM）:日立阿洛卡独有的全方位M型，可在任意位置取样并可同时显示3条取样线，取样线可任意旋转，可实时取样也可冻结后调取电影回放中的图像进行取样获取M型曲线。

此功能使M型图像采集更准确、更方便、因而广受临床医生好评。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

探头（相控阵、线阵、凸阵、机械扇扫、三维探头、内窥镜探头等）、超声波发射/接收电路、信号处理和图像显示等部分组成。

利用超声多普勒技术和超声回波原理，同时进行采集血流运动、组织运动信息和人体器官组织成像的设备。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

彩超探头维修包括：1：西门子系列的（PREMIER.G50.G60.X150.X300.X300PE.凤凰.S2000）2：美国GE系列（LOGI3.5.7.9.VIVID3.VV7.V730.E8.E9 S6S8）3：东芝系列（纳米17/30.SSA-580.SSA-660.SSA-770.SSA-790）4：麦迪逊（SA-6000.SA-8000.V10.V20.X6.X8）5：阿洛卡（SSD-35004000，Fa5，Fa6，Fa7）6：飞利浦（超凡非凡，HD11 IU22 IE33 M2540 AHD3，HDI3000，）7：百胜(MyLab20MyLab50MyLab60，MyLab90)8：日立（EUB5500 / 7000 / 7500 / Hi Vision 900“二郎神”）等彩超;公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。

手上有大量的麦迪逊维修资料和测试软件。

最近公司花巨资购买了大量的维修样机，所以很多机器都有整套电路板。

主要维修机型有麦迪逊（MEDISON)SA-88P SA-600P SA-600 SA-1500 SA-3200 SA-4800 SA-4800HD SA-5000I SA-5000II SA-5500 SA-6000 SA-6000II SA-6000C SA-6000CMT SA-7700 SA-8800 SA-8800MT SA-8000C SA-8000EXSA8000LIVE SA-9900 X4 X6 X8 V10 V20.以上机型可以提供技术支持，软件电路板探头显示器电源等。

GE Vivid Five超声诊断仪图像故障维修Vivid Five是GE公司在2002年推出的一款高档全数字彩色多普勒超声诊断系统，该机具有优异的图像质量和强大的处理功能，具有无创、简便、快速诊断的优点，对各种复杂疾病的诊断尤其是心血管疾病诊断具有重要辅助作用。

该机除可进行消化科、泌尿科、妇产科等疾病的常规超声诊断外，还可进行心脏、血管、浅表脏器等全身多脏器疾病的彩色多普勒超声诊断，并能应用经阴道超声探头对妇产科疾病特别是子宫内膜疾病做出更准确的诊断，尤其是对各种复杂的心脏疾病如复杂的先天性心脏病、心肌病等的诊断具有重大的诊断价值。

1.故障现象机器能够正常启动，在选用相控阵探头（FPA 2.5MHz）时，在图像区域没有始波，只有噪声，无法进行超声扫描诊断。

监视器上的图像如图1所示。

再切换到线阵探头（FLA 10MHz），在图像区域有始波，但只有正常情况下的1/3左右，中、远场部分没有回波。

增大增益，噪声随之增多，无法进行临床诊断。

监视器上的图像如图2所示。

2.分析检修根据故障现象分析判断，怀疑系统的超声发射部分存在故障。

影响超声波的产生和发射的部件主要包括：探头、通道板、发射板、前端控制板和高压电源，因此需要逐步检查，进一步缩小故障范围。

首先，检查探头是否正常。

将探头拔下，插入另外一个插座，然后看探头的切换是否正常。

经检查，探头的切换正常，故障现象依旧。

这说明，探头、通道板这部分运行正常。

接着，再检查发射脉冲触发信号，结果正常。

当检测高压电源时，结果发现+/- 80V电源没有输出。

这说明，高压电源存在故障。

高压电源故障，将导致发射板无法产生超声波脉冲输出，也就无法有始波图像显示。

3.故障排除从机箱将高压电源模块取出，打开金属外壳，使用万用表进行检测发现，有两个保险管已经烧断，说明高压电源内部有短路故障。

经过测量，发现有两个三极管发生短路击穿。

更换同样规格的三极管和保险管，短路故障排除。

将高压电源模块装入机器后，开机运行，系统恢复正常。

通用电器公司公司简介通用电器公司GE是跨行业经营的科技、制造和服务型企业之一，在全球100多个国家开展业务，员工超过30万人。

涵盖6个业务部门：商务金融服务、消费者金融、工业、基础设施、医疗、NBC环球。

早在1906年，GE就开始发展同中国的贸易，是当时在中国最活跃、最具影响力的外国公司之一。

1908年，GE在沈阳建立了第一家灯泡厂。

1934年，GE买下了慎昌洋行，开始在中国提供电子设备的安装和维修服务。

1979年，GE与中华人民共和国重建贸易关系。

1991年，第一家合资企业GE航卫医疗系统有限公司在北京成立。

GE医疗（GEHealthcareTechnology）集团隶属于通用电器公司，在医学影像、信息技术、患者监护系统与医疗服务等领域提供广泛的服务。

GE超声是“买来主义”，95年之前是没有超声的。

先后买来日本横河公司、美国泰索尼公司挪威威曼公司（98年）和奥地利克雷兹公司（2001年）泰索尼：擅长腹部超声威曼:擅长心血管产品克雷兹：擅长三维成像合并后不断推出新产品，腹部、心脏、三维及便携彩腹部系列产品：LOGIQ9、"LOGIQ7、"LOGIQS6、"LOGIQP5、"LOGIQ5、"LOGIQ3心脏系列产品：VID（多维星）、VID4、"VID3维产品：Voluson730Expert、Voluson730Pro、VolusonE8便携彩超：LOGIQBook/e/i、VIDi/e、Volusoni产品特点：一流市场宣传，投入大，销售网络齐全。

产品线最全、最长，几乎涵盖了所有价位的产品。

产品性价比高，外观设计迎合国人审美习惯。

产品质量及稳定性较差，维修成本高。

LOGIQ3生产时间：2003年春季会推出产地：印度产品概况：腹部应用,分PRO和Expert两个版本市场表现：图像颗粒粗，故障率高（尤其探头）售后服务较差市场价格：35－50万之间，平均40万左右代理价：25万左右宣传技术术语及买点TruScan平台技术编码激励（CE）、编码谐波成像（CHI）、编码谐波血管造影（CHA）斑点噪声去除技术（SRI）有源面阵探头技术（主要是提高侧向分辨力）心脏方面：VID7应变和应变率显像、解剖M型（直线和曲线）、定量组织速度成像（QTVI）、组织追踪成像（Tissuetracking）灰阶血流（B-FLOW）原始数据存储系统自动优化（AO）自适应彩色增强技术(L3)最大分辨率血流(彩色多焦点技术)（L3）凸型扩展技术（L3）实时三维成像技术特点：腹部应用为主自适应彩色增强技术方向性能量图（仅一种）动态范围：30－120dB可视可调，每3dB一级VirtualConvex凸型扩展成像AO（组织自动优化）、7."ACE（彩色自动优化）、THI8.AnatomicalM-mode（解剖M型）9."Easy3D、Advanced3D（选项)技术参数：512通道10bit数字化动态聚焦120dB动态范围，30－120dB,每3dB可视可调实时三同步腹部探头10－90度扫描范围穿透深度：4－30cm640幅动态回放探头频带宽2－13MHz线密度：230频谱最大测量速度：PWD：8m/sCWD：15m/s频谱最小测量速度：2mm/s取样容积调节：1－16mm心脏解剖M型HD：40GMO：640MB、CD-RW标准配置：15寸彩色监视器两个探头接口（Expert为三个探头接口）B-Flow(Expert为标配)AO、ACE、THIAnatomicalM-modeVirtualConvexCD-RW、40G硬盘、MO、两个USB （只有一个可用做图像传输，另一个为软件升级专用）技术平台：延承LOGIQ系列的TruSCAN技术平台荷兰皇家飞利浦公司荷兰皇家飞利浦公司，于1891年在荷兰成立，是欧洲最大的电子公司之一。

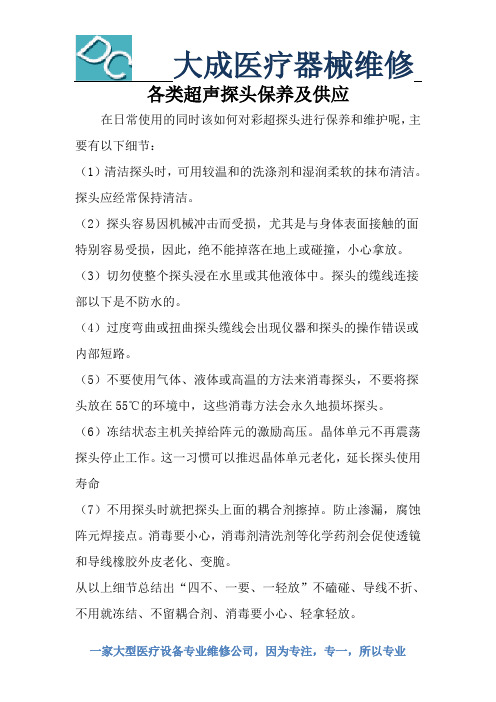

在日常使用的同时该如何对彩超探头进行保养和维护呢，主要有以下细节：（1）清洁探头时，可用较温和的洗涤剂和湿润柔软的抹布清洁。

探头应经常保持清洁。

（2）探头容易因机械冲击而受损，尤其是与身体表面接触的面特别容易受损，因此，绝不能掉落在地上或碰撞，小心拿放。

（3）切勿使整个探头浸在水里或其他液体中。

探头的缆线连接部以下是不防水的。

（4）过度弯曲或扭曲探头缆线会出现仪器和探头的操作错误或内部短路。

（5）不要使用气体、液体或高温的方法来消毒探头，不要将探头放在55℃的环境中，这些消毒方法会永久地损坏探头。

（6）冻结状态主机关掉给阵元的激励高压。

晶体单元不再震荡探头停止工作。

这一习惯可以推迟晶体单元老化，延长探头使用寿命（7）不用探头时就把探头上面的耦合剂擦掉。

防止渗漏，腐蚀阵元焊接点。

消毒要小心，消毒剂清洗剂等化学药剂会促使透镜和导线橡胶外皮老化、变脆。

从以上细节总结出“四不、一要、一轻放”不磕碰、导线不折、不用就冻结、不留耦合剂、消毒要小心、轻拿轻放。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

B超探头维修一般包括：1、检测判断，更换维修阵元声头（晶体）、声透镜、外壳、电缆、护套、线缆、芯片、匹配层、马达、四维电机、电路干扰等；2、销售/置换及维修B超电路板、显示器、电源等；3、彩超整机故障判断及彩超维修、彩超保养、彩超升级、彩超软件升级、彩超功能开通、彩超租赁、彩超保修等服务。

B超探头是超声机故障多发之一配件，在使用的同时也要注意对探头的日常保养和维护。

公司备有探头库存，为医院提供销售和租赁服务。

公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。

在医院医疗工作中经常会使用到彩超这一设备，通常应用在患者的检查中,其结果可以作为医师诊断的数据。

因此，想要使该设备能够很好的为我们所用，日常的维护与保养必不可少，那具体如何维修与保养呢，下边带您一起来了解。

一、保养
1、仪器的外表清洁:
1)、建议每周使用温和的洗涤剂和湿润的抹布清洁仪器的所有外表面。

2)、清洁时要将机器电源开关拔到OFF，并将电源线拔掉，抹布要拧干。

不得使用强力溶剂清洁仪器外壳
3)、清洁仪器键盘和显示屏时，注意不要将液体流到仪器内部及键盘内，不要刮擦显示屏。

2、探头的保养和维护:
1)、探头使用中禁止将线缆过度弯曲、扭结、踩踏。

2)、探头使用后应理顺挂好并及时将耦合剂擦拭干净，擦拭探头要用柔软的
抹布禁止使用粗糙的纸张，清洁探头可用清水或者温和的洗涤剂，不能使用酒精。

3)、探头表面的匹配层和晶体容易因机械冲击而受损，故不能碰撞、掉落、刮划。

4)、切勿将整个探头浸入水中或者其他液体中清洗。

3、防尘网的清洁:
1)、防尘网位于机器底部后者后面，如果堵塞仪器内部会发热，容易死机或发生故障，建议每月进行一次检查与清洗。

2)、防装防尘网应关机断电，防尘网可用吸尘器清洁或湿布擦拭，如用清水冲洗必须晾干后才能安装。

3)、防尘网未安装时不能开机防止灰尘进入仪器内部。

二、日常维护:
1、仪器暂时不适用应将探头冻结。

2、每天做好仪器的适用登记。

3、建议每周将仪器硬盘内的影像图片删除，房子硬盘空间不足造成仪器运行速度变慢或死机。

以上就是彩超机保养及日常维护的要点介绍，希望对大家在日常保养、维护彩超机时有所帮助。

彩超的日常维护与管理分析作者：田静来源：《科技风》2016年第10期摘要：随着医疗技术不断进步，彩超的应用愈发广泛，目前主要有妇科彩超，前列腺彩超及腹部彩超等，这为相关疾病的检查及后续治疗带来十分重要的依据，使得医护人员在相关疾病的处理上能够准确把握其病灶所在，从而开展有效的治疗。

本文将通过结合彩超在使用过程中容易出现的问题原因，对彩超的日常维护及管理工作进行探讨分析。

关键词：彩超；日常维护；管理分析彩色多普勒超声诊断仪（简称“彩超”）由于其实时性好，对患者无损伤，无疼痛，无辐射及成本低的优点，已倍受广大医院的青睐。

由于彩超使用频率之高，导致其不可避免地出现一些人为或者客观的故障发生，从患者自身及医院的长期发展而言，做好彩超的日常维护与管理工作尤为关键。

1 彩超的基本工作原理超声检查主要运用了超声波的独特特点，人体中可以通过进行纵波声音的传播来产生反射波，鉴于超声波具有的这种特点，将一组超声波利用探头向人体发射，依据探头所接受的回声强弱程度和延迟时间的长短从而来判断人体相关组织的距离和特点[ 1 ]，再通过相关的计算系统，对其数据用B超图像的展现出来，就是以上环节构成了超声检查的基本原理。

现代超声检查多用彩色多普勒超声系统，原理类似，通过血流信号进行彩色编码，使其观察性得到有效提高，然后将其融入到二维图像上，从而得到彩色的超声图像。

2 彩超的日常维护我院彩超因其自身价值高，购买维修备件价格昂贵的原因，多采用向厂家直接购买3～5年保修，以降低维修成本。

尽管如此，由于医院彩超检查应用之广泛，常常出现患者挂号排队数日才能进行检查的情况，故作为医疗设备维修工程师，我们仍然应当重视彩超的预防性维护工作，以降低其因故障停机的概率，保障患者的及时检查。

根据本人以往工作经验，对彩超的日常维护与管理归纳分析如下。

1）做好彩超设备的散热。

彩超作为一个体积较大设计精密的电器设备，在运行过程中，会散发出大量的热量，如果热量不能及时排除，将会影响设备正常运行，甚至有可能烧坏其内部构件，因此其位置设置不能紧靠建筑物，从而使得彩超在运行中所散发的热量顺利及时散出。

在医院中，我们较为常见的疾病诊断和检查设备就是B超，不仅具有高清晰和无创伤的特点，且检查结果准确性较高，因此，是医院中必不可少的检查设备之一，而作为该设备一个重要部分的探头，使用久了难免就会出现一个故障，那都有哪些维修办法呢，下边带您了解。

1、晶体故障分析及维修B超探头内部多数采用的是压电晶体，长期使用后会造成晶体自然老化，不规范的使用或摔、碰等外力击打会造成探头晶体的损伤，晶体损伤后，B超检测仪检测出来的图像就会出现信号衰减、图像中有黑影、黑条、干扰、缺损等盲区，严重时图像则会“失明”，这些都会造成医生无法诊断，影响诊断质量。

这类的故障是由B超探头晶片短路导致的。

晶片的短路可通过测量晶片的供电电压来判断，若某一晶片或晶片组的供电电压较其它的为低，则可判断该晶片或晶片组内有短路。

更换相应的晶片或晶片组，使得探头恢复以前的特性，干扰消失。

2、电缆线的故障分析及维修B超探头所采用的电缆是质量要求很高的多芯高屏蔽电缆，做工十分精细，电缆内导线严密，多的有上百根，似发丝粗细。

由于探头多方位的使用，电缆的弯曲、扭转使得电缆的外保护区绝缘层会破皮、断裂、露出了里面的信号线，屏蔽层的破坏、断线，图像就会产生干扰的波纹和缺损。

由于探头受到外力影响或操作人员使用有误，探头位置长期放置不当导致电缆线内部导线断裂。

打开外层皮套，将总的屏蔽线横向划开，挑出幽裂线，焊好后，用透明胶带缠上一层，用万用表测量其是否导通，导通后，将此根导线的屏蔽接好并缠好胶带。

如果多根断裂，方法同上。

试机，一切正常后将最外层的总屏蔽线焊好，外层皮套用高压电缘塑料胶带作固定，这样，你的探头就可以长时间继续使用了。

3、护套、外壳及电路板损坏的分析与维修B超探头护套是B超探头与电缆线连接处起加固作用的胶套，B超探头护套重要的作用是防止电缆直角折压。

长期使用会造成护套的断裂，脱落和缺失，从而会造成电缆折断，影响图像。

B超探头因长期使用会造成壳体开裂老化，或因为人为的因素如摔、碰而变形，这时由于破坏了探头外壳的屏蔽质量，会造成图像干扰、不清，严重时会从前端出现感应电流，危及病人身体。

众所周知，彩超机在医院中是不可以缺少的设备之一，这是因为该设备不仅可清楚地看见胎儿心跳等，还可以查看血流的运行方向以及血流速度等等，因此，经常被使用，所以日常一定要注意维护保养，在在维护保养时丢需要注意哪些呢?下边带您了解。

1、清洁：
仪器使用后，用浸湿的绒布擦拭外壳及各线缆，可用肥皂水，不要把水留在仪器上。

2、灭菌：
用70%酒精擦拭仪器的外壳及附件线缆、探头等，注意不要让残液留在机器及附件的任何表面。

3、消毒
紫外线或臭氧消毒房间时，避免机器及附件受到直射，不然会降低使用寿命。

4、维护：
日常维护包括每日检查系统、电缆、探头用后清洗，维修后按照维修手册进行全面的功能检测，校准。

5、环境要求电源：
单向220V三线(有接地线)，环境：远离干扰源，使用温度5℃-40℃，相对湿度30%-80%。

如有环境异常将导致安全问题，应立即停止使用。

以上就是日常维修保养彩超机应注意的一些事项介绍，如有不清楚的，可咨询大成医疗器械技术服务有限公司，该公司为一家大型医疗设备专业维修公司，不仅主要工程师从业时间长，维修经验丰富，确可进行芯片级无图纸维修，因此，现深受客户的好评。
