彩超探头坏了怎么修

彩色超声设备常见故障和判断解决方法彩色超声设备是一种常用的医疗设备，它可以通过声波的反射来生成人体内部的图像，帮助医生进行诊断。

但是，由于长时间的使用和不当的维护，彩色超声设备也会出现一些故障。

本文将介绍彩色超声设备常见的故障和判断解决方法。

一、彩色超声设备常见故障1. 显示屏出现问题彩色超声设备的显示屏是非常重要的部件，如果出现问题，会影响医生的诊断。

常见的问题包括显示屏出现花屏、黑屏、亮度不足等。

2. 声像不符声像不符是指超声图像与实际情况不符，这可能是由于设备的设置不正确或者探头损坏导致的。

3. 声像质量差声像质量差是指超声图像的清晰度不够，可能是由于设备的设置不正确、探头损坏或者超声波传输介质不良导致的。

4. 设备无法启动设备无法启动可能是由于电源故障、电源线接触不良或者主板故障导致的。

二、判断解决方法1. 显示屏出现问题如果彩色超声设备的显示屏出现问题，首先需要检查电源线是否接触良好。

如果电源线没有问题，可以尝试重新启动设备。

如果问题仍然存在，可能是显示屏本身出现故障，需要更换显示屏。

2. 声像不符如果声像不符，首先需要检查设备的设置是否正确。

如果设置正确，可能是探头损坏导致的，需要更换探头。

3. 声像质量差如果声像质量差，首先需要检查设备的设置是否正确。

如果设置正确，可能是探头损坏或者超声波传输介质不良导致的，需要更换探头或者更换超声波传输介质。

4. 设备无法启动如果设备无法启动，首先需要检查电源线是否接触良好。

如果电源线没有问题，可能是电源故障或者主板故障导致的，需要更换电源或者主板。

三、彩色超声设备的维护为了避免彩色超声设备出现故障，需要进行定期的维护。

以下是一些常见的维护方法：1. 定期清洁设备彩色超声设备需要定期清洁，以保持设备的清洁和卫生。

清洁时需要注意不要使用含有酸性或碱性成分的清洁剂，以免损坏设备。

2. 定期更换探头探头是彩色超声设备的核心部件，需要定期更换以保证设备的正常运行。

探头（相控阵、线阵、凸阵、机械扇扫、三维探头、内窥镜探头等）、超声波发射/接收电路、信号处理和图像显示等部分组成。

利用超声多普勒技术和超声回波原理，同时进行采集血流运动、组织运动信息和人体器官组织成像的设备。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

彩超探头维修包括：1：西门子系列的（PREMIER.G50.G60.X150.X300.X300PE.凤凰.S2000）2：美国GE系列（LOGI3.5.7.9.VIVID3.VV7.V730.E8.E9 S6S8）3：东芝系列（纳米17/30.SSA-580.SSA-660.SSA-770.SSA-790）4：麦迪逊（SA-6000.SA-8000.V10.V20.X6.X8）5：阿洛卡（SSD-35004000，Fa5，Fa6，Fa7）6：飞利浦（超凡非凡，HD11 IU22 IE33 M2540 AHD3，HDI3000，）7：百胜(MyLab20MyLab50MyLab60，MyLab90)8：日立（EUB5500 / 7000 / 7500 / Hi Vision 900“二郎神”）等彩超;公司主要工程师谢工在麦迪逊从事主板和整机的维修工作十余年，有着相当丰富的B超彩超维修经验。

手上有大量的麦迪逊维修资料和测试软件。

最近公司花巨资购买了大量的维修样机，所以很多机器都有整套电路板。

主要维修机型有麦迪逊（MEDISON)SA-88P SA-600P SA-600 SA-1500 SA-3200 SA-4800 SA-4800HD SA-5000I SA-5000II SA-5500 SA-6000 SA-6000II SA-6000C SA-6000CMT SA-7700 SA-8800 SA-8800MT SA-8000C SA-8000EXSA8000LIVE SA-9900 X4 X6 X8 V10 V20.以上机型可以提供技术支持，软件电路板探头显示器电源等。

在医院中，我们较为常见的疾病诊断和检查设备就是B超，不仅具有高清晰和无创伤的特点，且检查结果准确性较高，因此，是医院中必不可少的检查设备之一，而作为该设备一个重要部分的探头，使用久了难免就会出现一个故障，那都有哪些维修办法呢，下边带您了解。

1、晶体故障分析及维修B超探头内部多数采用的是压电晶体，长期使用后会造成晶体自然老化，不规范的使用或摔、碰等外力击打会造成探头晶体的损伤，晶体损伤后，B超检测仪检测出来的图像就会出现信号衰减、图像中有黑影、黑条、干扰、缺损等盲区，严重时图像则会“失明”，这些都会造成医生无法诊断，影响诊断质量。

这类的故障是由B超探头晶片短路导致的。

晶片的短路可通过测量晶片的供电电压来判断，若某一晶片或晶片组的供电电压较其它的为低，则可判断该晶片或晶片组内有短路。

更换相应的晶片或晶片组，使得探头恢复以前的特性，干扰消失。

2、电缆线的故障分析及维修B超探头所采用的电缆是质量要求很高的多芯高屏蔽电缆，做工十分精细，电缆内导线严密，多的有上百根，似发丝粗细。

由于探头多方位的使用，电缆的弯曲、扭转使得电缆的外保护区绝缘层会破皮、断裂、露出了里面的信号线，屏蔽层的破坏、断线，图像就会产生干扰的波纹和缺损。

由于探头受到外力影响或操作人员使用有误，探头位置长期放置不当导致电缆线内部导线断裂。

打开外层皮套，将总的屏蔽线横向划开，挑出幽裂线，焊好后，用透明胶带缠上一层，用万用表测量其是否导通，导通后，将此根导线的屏蔽接好并缠好胶带。

如果多根断裂，方法同上。

试机，一切正常后将最外层的总屏蔽线焊好，外层皮套用高压电缘塑料胶带作固定，这样，你的探头就可以长时间继续使用了。

3、护套、外壳及电路板损坏的分析与维修B超探头护套是B超探头与电缆线连接处起加固作用的胶套，B超探头护套重要的作用是防止电缆直角折压。

长期使用会造成护套的断裂，脱落和缺失，从而会造成电缆折断，影响图像。

B超探头因长期使用会造成壳体开裂老化，或因为人为的因素如摔、碰而变形，这时由于破坏了探头外壳的屏蔽质量，会造成图像干扰、不清，严重时会从前端出现感应电流，危及病人身体。

分析 B超探头的常见故障、维修诊断与日常保养方法摘要：在医院医疗工作当中，B超是主要的辅助设备，主要适用于患者的检查，并且B超仪在临床内科检测当中含有无创、清晰的特点，应用效率十分高，其探头的价格十分昂贵是整个B超仪的二分之一，日常消耗也十分严重，为医院带来了比较高的医疗成本。

同时故障的出现还会造成B超图像失去真实性，进而使医生无法准确诊断，延误患者的病情，因此，应该增强对B超探头的日常保养且在应用中重视对其维修，降低故障出现率、提升探头故障的研究以及维修成效。

关键词：B超仪；探头；故障；维修；保养引言B超探头作为B超设备的一个主要构成部分，其会直接性使设备功能受到相应的影响。

B超探头在长时间应用过程当中常常会产生一些大众的故障问题，这些故障的产生也许是经过以下因素所造成的，例如人为的损坏、探头自身的破损以及应用环境不合适等，其中人为损坏十分普遍。

所以，B超探头的维修与日常保养就显得十分重要，本文主要阐述了一系列普遍出现的故障问题，其次从部分基础维修部件作为切入点，例如透视镜、晶体以及配件等等，对广泛应用的保养对策展开简单性的研究与探讨。

一、把握探头基础结构与原理意义探头作为B超仪上最容易出现故障问题的环节，并且价格比较贵是B超仪一半成本，尽管各种探头的生产厂家与型号有所不同，但是基础结构与原理一致，通常都是经过壳体、电缆以及换能设备与其他配件共同组成，经过换能设备将电信号与超声波信号展开互相调动，因此，熟悉把握其基础构成与原理且根据每种B超仪的检修说明，能够在日常应用过程中有目标性的增强探头有效维修，并且在B超仪探头产生故障时候及时展开研究、维修，在提升B超仪的应用率的时候高效的减少医院的资金投入[1]。

二、B超探头常见的故障问题1.晶体故障B超探头中晶体常常会产生两种故障导致B超图像出现黑色不明情况：（1）B超检验过程中产生根据探头移动调整方向的黑带，研究其因素是因为探头的应用时间较长，造成探头当中压电晶片上层的均匀平铺的胶膜受热不均，和压电晶片之间构成气泡，促使局部超声波的输送减弱，成为黑带。

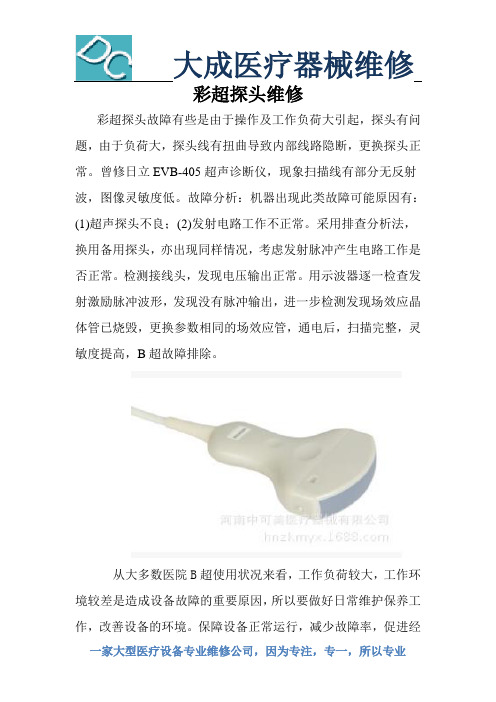

彩超探头故障有些是由于操作及工作负荷大引起，探头有问题，由于负荷大，探头线有扭曲导致内部线路隐断，更换探头正常。

曾修日立EVB-405超声诊断仪，现象扫描线有部分无反射波，图像灵敏度低。

故障分析：机器出现此类故障可能原因有：(1)超声探头不良；(2)发射电路工作不正常。

采用排查分析法，换用备用探头，亦出现同样情况，考虑发射脉冲产生电路工作是否正常。

检测接线头，发现电压输出正常。

用示波器逐一检查发射激励脉冲波形，发现没有脉冲输出，进一步检测发现场效应晶体管已烧毁，更换参数相同的场效应管，通电后，扫描完整，灵敏度提高，B超故障排除。

从大多数医院B超使用状况来看，工作负荷较大，工作环境较差是造成设备故障的重要原因，所以要做好日常维护保养工作，改善设备的环境。

保障设备正常运行，减少故障率，促进经济效益和社会效益的提高。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

彩超探头维修包括：1：西门子系列的（PREMIER.G50.G60.X150.X300.X300PE.凤凰.S2000）2：美国GE系列（LOGI3.5.7.9.VIVID3.VV7.V730.E8.E9 S6S8）3：东芝系列（纳米17/30.SSA-580.SSA-660.SSA-770.SSA-790）4：麦迪逊（SA-6000.SA-8000.V10.V20.X6.X8）5：阿洛卡（SSD-35004000，Fa5，Fa6，Fa7）6：飞利浦（超凡非凡，HD11 IU22 IE33 M2540 AHD3，HDI3000，）7：百胜(MyLab20MyLab50MyLab60，MyLab90)8：日立（EUB5500 / 7000 / 7500 / Hi Vision 900“二郎神”）等彩超;公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用先进的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

在医疗影像设备中，B超因用到的地方很多，如，肝、胆肾、膀胱、子宫、卵巢等多种脏器疾病的诊断，加之检查的价格也比较便宜，又无不良反应，可反复检查。

因此，对其的使用频率难免也会比价频繁，所以，B超探头在使用的过程中难免会出现一些故障，导致无法使用，那如何修呢，下边带您了解。

根据B超探头目前维修的情况来看，导致探头坏了的问题主要有晶体故障、透镜故.障、护套损坏、外壳损坏、电缆线外漏以及电路板烧坏等，因此，在维修时也是从这几个方面进行检查修复。

1、了解故障分析故障
2、故障检查
3、故障排除
4、指标调校
5、探头修复
但在探头修复后，维修工作并没有结束，还必须对检修过的探头进行指标调
试和校验，经过指标调试和校验探头能够恢复到最佳状态整个维修过程才算全部结束。

彩超探头是彩超独有部件，其故障有独特性，但也不复杂。

那么哪里有GE C5彩超探头专业维修中心呢?探头发生故障的原因及维护保养办法都是什么呢?下摆按我们一起来了解一下吧。

一、探头发生故障原因
1、探头本身的自然损耗。

这是探头都有一定的使用期限，自然磨损造成声透镜面起泡、老化、变质、绝缘降低和机械磨损等现象，严重的甚至完全失效、漏电等，功能大大降低，造成故障；
2、人为故障，由于使用者或工程技术人员维护保养不到位，违规操作、镜面和电缆受到挤压、带电插拔等；
3、探头的使用环境较差，通风条件不好，主要是环境温度、湿度、空气中的气体和灰尘，探头受到强烈振动，电源电压波动过大，这些也可能引起机器故障。

二、探头的维护保养
1、使用前请检查探头表面、探头电缆等，如发现损坏请停止使用，以免造成对病人或医师的伤害；
2、请使用不含油性和腐蚀成分的耦合剂，使用过后要把上面的耦合剂液体擦拭干净，以免渗入透镜内部，造成晶体损伤；
3、使用内部探头时，建议使用不含油的避孕套，保证探头的清洁安全；
4、使用过后，要把探头放在通风、干燥、清洁的地方，并且包好，防止老鼠咬破声透镜胶皮和电缆。

郑州市大成医疗器械技术服务有限公司是一家大型医疗设备专业维修公司。

公司主要工程师从业时间长，有着丰富的医疗设备维修经验，可以进行芯片级无图纸维修、无局限必。

使用专业的测试仪器，可对在线集成电路进行功能测试、比较及功能模拟。

可以对ROM，EPROM等编程器件进行读写、存储、烧录。

如有需要可来电详询。

在现代社会中，各种设备生产技术得到了很长久的发展，其中医疗设备也在逐步提升其功能和使用效果，对于彩超设备来说就有不少的品牌和厂家，好的品牌一般故障比较少，但是常见的故障也会在很多的彩超机上发生，就需要有关负责人熟悉这些故障的原因和维修方法。

下面分享下彩超常见故障案例及维修处理：一：故障最多的是电源电路电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。

作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。

电源电路的工作电流较大，发热量大，所以故障率高。

如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。

所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。

采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。

电源电路的检修主要就是检查和修理这些部件，懂了电源电路的原理和作用，那么不讼是进口机器还是国产机器，修理思路和方法也都一样，其实和修理其他电器，如电视机，电脑等的方法的思路都很相似。

许多损坏的进口机器，用国产元件代替也能收到理想的效果。

二：显示部分故障彩超的显示部分其实就是一台电脑：有主机、监视器和照相监视器。

监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来自主机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为最高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。

三：键盘故障其实彩超的键盘和电脑的也基本上相同：维修思路和方法也和修电脑键盘基本相同。

也是由多种功能键和数字字母键组成，它是彩超操作最多的部分，由于机器的生产厂家和型号不同，键盘也略有所异，但大致可分为两种:一种是由独立的按钮开关组成的;一种是整体的触摸式按键，一般说来后者为近期产品。

彩色多普勒超声诊断仪的常见故障分析及维修摘要：近年来，随着医疗技术的快速发展，临床使用医疗器械的频率也在逐渐上升，尤其是彩色多普勒超声设备已经成为现阶段医院展开诊断和治疗的重要设备，能够提高疾病诊断准确率，且操作简单，无创伤，受到医患双方的高度认可。

但在机械设备运行期间不可避免的会发生一些故障问题，影响临床正常使用，因此应对彩色多普勒超声诊断仪进行故障分析和维修。

关键词：彩色多普勒超声诊断仪；故障分析；维修；保养目前，因社会和科学技术的迅速发展，医学技术也取得了极大的进步，临床中应用医疗器械的范围和频率增加，其中彩色多普勒超声因具备操作简便、无创伤检查和检查费用低等优势，在医院医疗工作中的应用极为频繁，且在现代医学影响诊断体系中也占据了重要位置。

彩色超普勒超声诊断仪是由清晰度较高的黑白B超与彩色多普勒，通过声波多普勒效应用于临床医学诊断，该设备不仅具备二维超声结构图像，还能够反映丰富的血流动力学信息，在临床中受到高度认可与重视，因不会对患者造成任何创伤，其也被成为非创伤性血管造影[1]。

但应注意，在使用彩色多普勒超声诊断仪的过程中，因该设备购买费用较高，且对使用的环境也有一定要求，若出现故障则会降低临床诊断效果，且对医院来说也会造成经济损失。

基于此，对于彩色多普勒超声诊断仪的常见故障进行分析，并提出有效的维修措施是极为重要的，有助于保证设备正常、安全运行。

一、彩色多普勒超声诊断仪常见故障原因分析和处理措施1.1 主计算机故障（1）不能正常开机。

在应用时若是彩色多普勒超声诊断仪不能开机，要求工作人员应第一时间应对电源指示灯进行检查，若电源指示灯没有亮则应检查电源线连接与插头是否正常，如果发现电源指示灯亮却还是不能开机，就应仔细检查内部相关部件。

一般来说，无法开机都是人为因素引起，比如没有将电源开关打开，亦或是有些机型设备电源开关有差异，设有空气开关，如果出现了跳闸，设备自然不能开机。

（2）高温警示。

彩超机因是一种极为先进的诊断系统，其采用的大量的科学技术，如核磁共振技术、Pureware纯净波探头技术及组织差异校正技术等，但使用久了或因某些原因难免就会出现一个故障，所以，下边为大家整理了以下彩超机常见故障及检修办法，以供大家参考。

1、电源电路电源电路主要有串联型和开关型两类，基本由振荡，变压、整流、滤波、稳压等部分组成。

作用是将交流市转换成稳定的交流和直流电压，给机器提供能量。

电源电路的工作电流较大，发热量大，所以故障率高。

如整流桥、稳压块等，当负载过重(即电流过大)，电网电压过高和温度过高(如散热不良)时，都可能造成这些元件的损坏。

所以要加装交流稳压器来稳定电源电压;安装空调机来降低室内温度和定期清除机器内部的灰尘等等。

采取这些措施是完全可以减少电源部分损坏的可能的，同时亦可大大减少机器的故障率。

检修办法主要就是检查和修理这些部件，懂了电源电路的原理和作用，那么不讼是进口机器还是国产机器，修理思路和方法也都一样，其实和修理其他电器，如电视机，电脑等的方法的思路都很相似。

许多损坏的进口机器，用国产元件代替也能收到理想的效果。

2、显示部分彩超的显示部分其实就是一台电脑，专用的罢了，有主机、监视器和照相监视器。

监视器由视频放大，扫描和显示等几大部分组成，它将高分辨地显示出来自主机的超声图像，我们通过实践感到监视器的故障多出现在扫描部分，其中以行扫描的故障率为最高，与电源部分类似，行扫描部分正常工作时就是在高电压和大电流的状态下，它几乎消耗了整个监视器一半以上的电能，在正常工作时就有一系列的发热元件，如:行输出管、行输出变压器和行校正线圈等，当散热不良时，就可以造成这些元件因过热而损坏或使线路板开焊。

检修办法：主机工作正常，监视器无光，只有一条垂直亮线，经反复检查发现行扫描的行校正线圈因高热脱焊，重新焊接后故障排除，从中可以看出温度过高可引起彩超多处发生故障，所以通风与降温对B来说是非常重要的，这样可防患于未然，更好的保证机器正常工作。
