DC AC逆变电路及原理总结

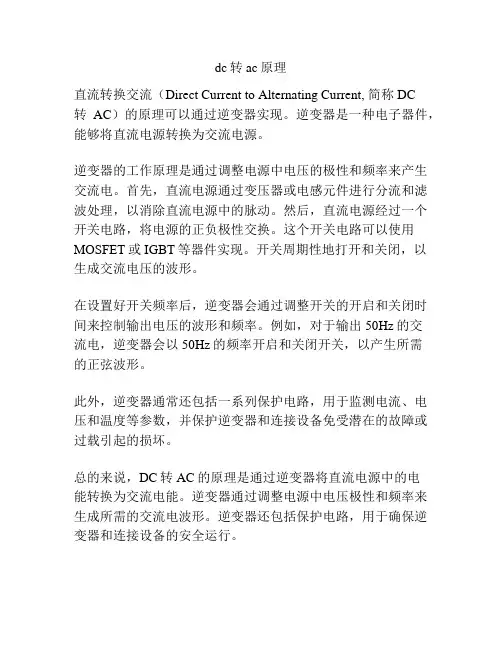

dc转ac原理
直流转换交流（Direct Current to Alternating Current, 简称DC
转AC）的原理可以通过逆变器实现。

逆变器是一种电子器件，能够将直流电源转换为交流电源。

逆变器的工作原理是通过调整电源中电压的极性和频率来产生交流电。

首先，直流电源通过变压器或电感元件进行分流和滤波处理，以消除直流电源中的脉动。

然后，直流电源经过一个开关电路，将电源的正负极性交换。

这个开关电路可以使用MOSFET或IGBT等器件实现。

开关周期性地打开和关闭，以生成交流电压的波形。

在设置好开关频率后，逆变器会通过调整开关的开启和关闭时间来控制输出电压的波形和频率。

例如，对于输出50Hz的交
流电，逆变器会以50Hz的频率开启和关闭开关，以产生所需
的正弦波形。

此外，逆变器通常还包括一系列保护电路，用于监测电流、电压和温度等参数，并保护逆变器和连接设备免受潜在的故障或过载引起的损坏。

总的来说，DC转AC的原理是通过逆变器将直流电源中的电
能转换为交流电能。

逆变器通过调整电源中电压极性和频率来生成所需的交流电波形。

逆变器还包括保护电路，用于确保逆变器和连接设备的安全运行。

DC/AC逆变器,DC/AC逆变器的基本原理背景知识：DC/AC逆变技术能够实现直流电能到交流电能的转换，可以从蓄电池、太阳能电池等直流电能变换得到质量较高的、能满足负载对电压和频率要求的交流电能。

DC/AC逆变技术在交流电机的传动、不间断电源(UPS)、变频电源、有源滤波器、电网无功补偿器等许多场合得到了广泛的应用。

DC/AC逆变技术的基本原理是通过半导体功率开关器件(例如SCR,GTO，GTR,IGBT 和功率MOSFET模块等)的开通和关断作用，把直流电能变换成交流电能，因此是一种电能变换装置。

由子是通过半导体功率开关器件的开通和关断来实现电能转换的，因此转换效率比较高。

但转换输出的波形却很差，是含有相当多谐波成分的方波。

而多数应用场合要求逆变器输出的是理想的正弦波，因此如何利用半导体功率开关器件的开通和关断的转换，使逆变器输出正弦波和准正弦波就成了DC/AC逆变器技术发展中的一个主要问题。

基本原理：常用逆变器主电路的基本形式有两种分类方法：按照相数分类，可以分为单相和三相；按照直流侧波形和交流侧波形分类，可以分为电压型逆变器和电流型逆变器。

具体如下：DC/AC逆变器按拓扑结构划分，分为Buck型DC/AC逆变器，Boost型DC/AC逆变器，Buck-Boost型DC/AC逆变器。

1，Buck型DC/AC逆变器Buck型DC/AC逆变器电路基本拓扑如图所示。

采用了两组对称的Buck电路，负载跨接在两个Buck变换器的输出端，并以正弦的方式调节Buck变换器的输出电压，进行DC/AC的变换。

它包括直流供电电源Vm，输出滤波电感L1和L2，功率开关管S1-S4 。

滤波电容C1和C2，续流二极管D1-D4，以及负载电阻R。

通过滑模控制，使输出电容电压V1和V2随参考电压的变化而变化，从而使两个Buck变换器各产生一个有相同直流偏置的正弦波输出电压，并且V1和V2在相位上互差180度。

由于负载跨接在K和代的两端，则DC/AC变换器的输出电压玲为如下式所示的正弦波，图2所示即为逆变器的基本工作原理。

第三章逆变控制器的组成及工作原理DC-AC变换结构：DC-AC全桥变换的基本原理如上图所示，Ud为直流电压,V1,V2,V3,V4为可控开关。

当V1,V4导通V2,V3断开时，负载端电压Us为上正下负。

反之，当V2,V3导通V1,V4断开时，负载端电压Us为下正上负。

Spwm调制介绍随着逆变器控制技术的发展，电压型逆变器出现了多种变压、变频控制方法。

目前采用较多的是正弦脉宽调制调制技术，即 SPWM 控制技术。

SPWM（Sinusoidal Pulse Width Modulation）技术，是指调制信号正弦化的 PWM技术。

由于其具有开关频率固定、输出电压只含有固定频率的高次谐波分量、滤波器设计简单等一系列优点，SPWM 技术已成为目前应用最为广泛的逆变用 PWM 技术。

SPWM （正弦脉宽调制）应用于正弦波逆变器主要基于采样控制理论中的一个结论:冲量相等而形状不同的窄脉冲加在具有惯性的环节上，效果基本相同。

图3-1是将正弦波的半个周期分成等宽(π/N)的 N个脉冲，(b)是N个宽度不等的矩形脉冲，但矩形中点与正弦等分脉冲中点重合，并且矩形脉冲的面积和相应正弦脉冲面积相等。

图3-1 数字PWM控制基本原理SPWM 技术按工作原理可以分为单极性调制和双极性调制。

单极性调制的原理如图 3-2(a),其特点是在一个开关周期内两只功率管以较高的开关频率互补开关，保证可以得到理想的正弦输出电压；另两只功率管以较低的输出电压基波频率工作，从而在很大程度上减少了开关损耗。

但并不是固定其中以个桥臂始终工作在低频，而是每半个周期切换工作，即同一桥臂在前半个周期工作在低频，而后半个周期工作在高频。

这样可以使两个桥臂的工作状态均衡，器件使用寿命更均衡，有利于增加可靠性。

2) 双极性调制双极性调制的原理如3-2(b)，其特点是四个功率管都工作在较高的频率(载波频率)，虽然能够=得到较好的输出电压波形，但是其代价是产生了较大的开关损耗。

查看文章如何直流电(DC)变交流电(AC)?---逆变器-有电路图（最下）2010-01-16 16:31逆变器（inverter）是把直流电能（电池、蓄电瓶）转变成交流电（一般为220v50HZ 正弦或方波）。

应急电源，一般是把直流电瓶逆变成220V交流的。

通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成．利用TL494组成的400W大功率稳压逆变器电路。

它激式变换部分采用TL494，VT1、VT2、VD3、VD4构成灌电流驱动电路，驱动两路各两只60V/30A的MOS FET开关管。

如需提高输出功率，每路可采用3～4只开关管并联应用，电路不变。

TL494在该逆变器中的应用方法如下：第1、2脚构成稳压取样、误差放大系统，正相输入端1脚输入逆变器次级取样绕组整流输出的15V直流电压，经R1、R2分压，使第1脚在逆变器正常工作时有近4.7～5.6V取样电压。

反相输入端2脚输入5V基准电压(由14脚输出)。

当输出电压降低时，1脚电压降低，误差放大器输出低电平，通过PWM电路使输出电压升高。

正常时1脚电压值为5.4V，2脚电压值为5V，3脚电压值为0.06V。

此时输出AC电压为235V(方波电压)。

第4脚外接R6、R4、C2设定死区时间。

正常电压值为0.01V。

第5、6脚外接CT、RT设定振荡器三角波频率为100Hz。

正常时5脚电压值为1.75V，6脚电压值为3.73V。

第7脚为共地。

第8、11脚为内部驱动输出三极管集电极，第12脚为TL494前级供电端，此三端通过开关S控制TL494的启动/停止，作为逆变器的控制开关。

当S1关断时，TL494无输出脉冲，因此开关管VT4～VT6无任何电流。

S1接通时，此三脚电压值为蓄电池的正极电压。

第9、10脚为内部驱动级三极管发射极，输出两路时序不同的正脉冲。

正常时电压值为1.8V。

第13、14、15脚其中14脚输出5V基准电压，使13脚有5V高电平，控制门电路，触发器输出两路驱动脉冲，用于推挽开关电路。

DCAC逆变器的制作DC-AC逆变器是一种将直流电转换为交流电的电力转换设备。

它广泛应用于太阳能发电系统、风能发电系统、电动车辆和UPS（不间断电源系统）等领域。

本文将详细介绍DC-AC逆变器的制作过程，并探讨逆变器的工作原理和一些注意事项。

首先，我们来了解一下DC-AC逆变器的工作原理。

DC-AC逆变器通常由以下几个部分组成：输入滤波器、整流器、逆变器和输出变压器。

整个过程可以概括如下：首先，直流电源通过输入滤波器去除噪声和干扰；然后，直流电流通过整流器将其转换为脉宽调制（PWM）信号；接下来，PWM信号通过逆变器将其转换为交流电信号；最后，交流电信号通过输出变压器进行变压和隔离，输出高质量的交流电。

接下来，我们将详细介绍DC-AC逆变器的制作过程：步骤一：选购材料和元器件首先，我们需要准备一些基本的材料和元器件，包括电路板、晶体管、二极管、电容器、电感、变压器、电阻、电解电容器、滤波电感等。

步骤二：设计电路图然后，我们需要根据逆变器的要求设计电路图。

在设计电路图时，需要考虑输入和输出电流的要求、电压稳定性、功率损耗和保护措施等因素。

步骤三：制作电路板接下来，我们可以利用软件进行电路板的设计，并将设计好的电路图打印在电路板上。

然后，使用化学方法将所需的电路图刻蚀在电路板上，得到我们需要的电路板。

步骤四：焊接元器件将设计好的元器件焊接到电路板上。

在焊接过程中，需要特别注意焊接的质量，以免影响逆变器的工作效果。

步骤五：搭建测试电路将制作好的电路板连接到测试电路上，并根据需要调整参数（例如脉冲宽度、频率等）。

步骤六：测试和调试反复测试和调试逆变器的电路，确保其正常工作。

在这个过程中，需要仔细检查电流和电压的波形，以确保输出的交流电是符合要求的。

步骤七：封装对制作好的逆变器进行封装，以提高其安全性和使用寿命。

封装可以选择使用金属外壳或塑料外壳，具体根据逆变器的实际需求来决定。

步骤八：性能测试对封装好的逆变器进行性能测试，包括输入和输出电流、电压、功率等指标。

dc-ac原理
直流到交流（DC-AC）变换器是一种电路或装置，用于将直流电源转换为交流电源。

它由一个直流输入端和一个交流输出端组成。

该原理基于使用电子器件，如晶体管、MOSFET（金属氧化物半导体场效应晶体管）或IGBT（绝缘栅双极性晶体管）等，通过控制开关来实现电源电压的变换。

在原理中，直流电源首先经过一个称为逆变器的电路，将其转换为交流电压。

这个逆变器电路通常由一组开关元件构成，例如MOSFET或IGBT，它们按照特定的时序被打开和关闭。

这样的开关操作导致直流电源输出的电压和电流在一段时间内在正负值之间变化。

这种时序开关的操作形成了一个波形，可以看作是一系列频率和幅度可调节的方波。

通过控制开关元件的时序，可以产生所需的交流输出波形。

通常，一个控制电路被用来确定开关的状态，以便在适当的时间点打开或关闭逆变器电路。

这样，交流输出的频率和幅度可以在设计的范围内进行调整。

由于DC-AC变换器的设计复杂且需要精确的控制，因此通常使用微控制器或数字信号处理器（DSP）等集成电路来实现控制功能。

这些控制器可以根据用户的需求对输出进行调整，并保证系统的稳定性和可靠性。

总的来说，DC-AC变换器的原理是通过逆变器电路和精确的控制来将直流电源转换为所需的交流电源。

这种变换器在许多
应用中都起着重要的作用，例如太阳能发电系统、家用电器和工业控制系统等。

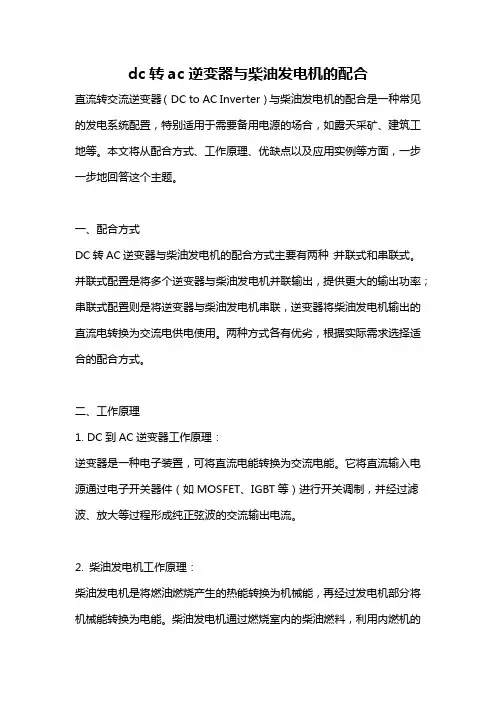

dc转ac逆变器与柴油发电机的配合直流转交流逆变器（DC to AC Inverter）与柴油发电机的配合是一种常见的发电系统配置，特别适用于需要备用电源的场合，如露天采矿、建筑工地等。

本文将从配合方式、工作原理、优缺点以及应用实例等方面，一步一步地回答这个主题。

一、配合方式DC转AC逆变器与柴油发电机的配合方式主要有两种：并联式和串联式。

并联式配置是将多个逆变器与柴油发电机并联输出，提供更大的输出功率；串联式配置则是将逆变器与柴油发电机串联，逆变器将柴油发电机输出的直流电转换为交流电供电使用。

两种方式各有优劣，根据实际需求选择适合的配合方式。

二、工作原理1. DC到AC逆变器工作原理：逆变器是一种电子装置，可将直流电能转换为交流电能。

它将直流输入电源通过电子开关器件（如MOSFET、IGBT等）进行开关调制，并经过滤波、放大等过程形成纯正弦波的交流输出电流。

2. 柴油发电机工作原理：柴油发电机是将燃油燃烧产生的热能转换为机械能，再经过发电机部分将机械能转换为电能。

柴油发电机通过燃烧室内的柴油燃料，利用内燃机的工作原理，通过活塞的上下运动引起曲轴旋转，进而带动发电机旋转产生电能。

3. 配合原理：配合时，柴油发电机先将燃油转化为机械能，输出交流电，然后通过逆变器将柴油发电机输出的直流电转换为交流电，实现电能的稳定供应。

三、优缺点1. 优点：（1）稳定可靠：柴油发电机作为主要的供电设备具备稳定的输出功率和可靠性，逆变器通过稳定直流转换为交流输出，进一步提高了供电的稳定性。

（2）燃油经济性：柴油发电机可以使用廉价的柴油燃料，经济性较高。

（3）环保节能：逆变器可以将柴油发电机输出的直流电转换为交流电，减少了能源的浪费，并减少了对环境的污染。

2. 缺点：（1）成本较高：与单一柴油发电机相比，DC转AC逆变器的价格较高，增加了系统的成本。

（2）功率限制：逆变器的输出功率有一定限制，无法应对大功率设备的需求。

DC/AC逆变器‎,DC/AC逆变器‎的基本原理‎背景知识：DC/AC逆变技‎术能够实现‎直流电能到‎交流电能的‎转换，可以从蓄电‎池、太阳能电池‎等直流电能‎变换得到质‎量较高的、能满足负载‎对电压和频‎率要求的交‎流电能。

DC/AC逆变技‎术在交流电‎机的传动、不间断电源‎(UPS)、变频电源、有源滤波器‎、电网无功补‎偿器等许多‎场合得到了‎广泛的应用‎。

DC/AC逆变技‎术的基本原‎理是通过半‎导体功率开‎关器件(例如SCR‎,GTO，GTR,IGBT 和‎功率MOS‎F ET模块‎等)的开通和关‎断作用，把直流电能‎变换成交流‎电能，因此是一种‎电能变换装‎置。

由子是通过‎半导体功率‎开关器件的‎开通和关断‎来实现电能‎转换的，因此转换效‎率比较高。

但转换输出‎的波形却很‎差，是含有相当‎多谐波成分‎的方波。

而多数应用‎场合要求逆‎变器输出的‎是理想的正‎弦波，因此如何利‎用半导体功‎率开关器件‎的开通和关‎断的转换，使逆变器输‎出正弦波和‎准正弦波就‎成了DC/AC逆变器‎技术发展中‎的一个主要‎问题。

基本原理：常用逆变器‎主电路的基‎本形式有两‎种分类方法‎：按照相数分‎类，可以分为单‎相和三相；按照直流侧‎波形和交流‎侧波形分类‎，可以分为电‎压型逆变器‎和电流型逆‎变器。

具体如下：DC/AC逆变器‎按拓扑结构‎划分，分为Buc‎k型DC/AC逆变器‎，Boost‎型DC/AC逆变器‎，Buck-Boost‎型DC/AC逆变器‎。

1，Buck型‎D C/AC逆变器‎Buck型‎D C/AC逆变器‎电路基本拓‎扑如图所示‎。

采用了两组‎对称的Bu‎c k电路，负载跨接在‎两个Buc‎k变换器的‎输出端，并以正弦的‎方式调节B‎u ck变换‎器的输出电‎压，进行DC/AC的变换‎。

它包括直流‎供电电源V‎m，输出滤波电‎感L1和L‎2，功率开关管‎S1-S4 。

滤波电容C‎1和C2，续流二极管‎D1-D4，以及负载电‎阻R。

DC/AC逆变器,DC/AC逆变器的基本原理背景知识：DC/AC逆变技术能够实现直流电能到交流电能的转换，可以从蓄电池、太阳能电池等直流电能变换得到质量较高的、能满足负载对电压和频率要求的交流电能。

DC/AC逆变技术在交流电机的传动、不间断电源(UPS)、变频电源、有源滤波器、电网无功补偿器等许多场合得到了广泛的应用。

DC/AC逆变技术的基本原理是通过半导体功率开关器件(例如SCR,GTO，GTR,IGBT 和功率MOSFET模块等)的开通和关断作用，把直流电能变换成交流电能，因此是一种电能变换装置。

由子是通过半导体功率开关器件的开通和关断来实现电能转换的，因此转换效率比较高。

但转换输出的波形却很差，是含有相当多谐波成分的方波。

而多数应用场合要求逆变器输出的是理想的正弦波，因此如何利用半导体功率开关器件的开通和关断的转换，使逆变器输出正弦波和准正弦波就成了DC/AC逆变器技术发展中的一个主要问题。

基本原理：常用逆变器主电路的基本形式有两种分类方法：按照相数分类，可以分为单相和三相；按照直流侧波形和交流侧波形分类，可以分为电压型逆变器和电流型逆变器。

具体如下：DC/AC逆变器按拓扑结构划分，分为Buck型DC/AC逆变器，Boost型DC/AC逆变器，Buck-Boost型DC/AC逆变器。

1，Buck型DC/AC逆变器Buck型DC/AC逆变器电路基本拓扑如图所示。

采用了两组对称的Buck电路，负载跨接在两个Buck变换器的输出端，并以正弦的方式调节Buck变换器的输出电压，进行DC/AC的变换。

它包括直流供电电源Vm，输出滤波电感L1和L2，功率开关管S1-S4 。

滤波电容C1和C2，续流二极管D1-D4，以及负载电阻R。

通过滑模控制，使输出电容电压V1和V2随参考电压的变化而变化，从而使两个Buck变换器各产生一个有相同直流偏置的正弦波输出电压，并且V1和V2在相位上互差180度。

由于负载跨接在K和代的两端，则DC/AC变换器的输出电压玲为如下式所示的正弦波，图2所示即为逆变器的基本工作原理。

dcac变换器工作原理DC-AC变换器是一种电子设备，用于将直流电源转换为交流电源。

它广泛应用于工业、家庭和商业领域，用于为电子设备如电灯、冰箱、电视机等提供所需的交流电源。

DC-AC变换器的工作原理基于电磁感应和电子开关技术。

下面详细介绍DC-AC变换器的工作原理。

1.输入电压稳压DC-AC变换器通常需要一个稳定的直流输入电压作为供电。

这个直流电压通常来自于电池、直流电源或电力系统的整流器输出。

在输入电压进入DC-AC变换器之前，通常需要一个电压稳定器来确保输入电压的稳定性。

2.电子开关转换直流电压DC-AC变换器中最重要的组件是电子开关器件，如晶体管或功率MOSFET。

这些开关器件可以控制电流的通断，从而将直流电压转换为可变的脉冲电压。

当开关器件导通时，它们允许电流通过。

当它们断开时，电流被阻断。

通过控制开关器件的导通和断开时间，可以生成预期的正弦波输出。

3.输出滤波器由于开关器件产生的输出是离散的脉冲信号，需要一个输出滤波器来将其转化为连续的正弦波形。

输出滤波器通常由电感和电容组成。

电感将高频脉冲信号变为电流，而电容则充当储能元件，将电感输出的电流平滑成连续的正弦波形输出。

输出滤波器对于减小输出的谐波含量和噪音非常重要。

4.控制电路为了确保DC-AC变换器的稳定性和可靠性，通常需要一个控制电路来监测输入电压、输出电压和负载变化，并相应地调节开关器件的导通和断开时间。

控制电路通常由微控制器、比较器和反馈系统组成。

微控制器用于监测输入和输出，以及根据反馈信号控制开关器件的操作。

比较器用于将实际输出与期望输出进行比较，并调整控制信号。

反馈系统通常使用电流传感器和电压传感器来提供实时反馈信号。

5.保护电路由于DC-AC变换器通常用于供电敏感设备，需要一些保护电路来确保其正常运行。

保护电路通常包括过电流保护、过温保护和短路保护等。

当变换器输出超过额定电流、温度过高或发生短路时，保护电路将切断输出或限制输出电流，以保护设备和用户的安全。
