090109电梯悬挂装置、随行电缆、补偿装置安装

垂直升降类电梯悬挂装置、补偿装置要求及标准一、曳引式驱动钢丝绳的要求及标准（一）曳引钢丝绳的技术要求①钢丝绳的公称直径不小于8mm。

②钢丝绳或链条最少应有两根，每根钢丝绳或链条应是独立的。

③不论钢丝绳的股数多少，曳引轮、滑轮或卷筒的节圆直径与悬挂绳的公称直径之比不应小于40。

④钢丝绳的安全系数不应小于下列值：对于用3根或3根以上钢丝绳的曳引驱动电梯为12；对于用两根钢丝绳的曳引驱动电梯为16；对于卷筒驱动电梯为12。

（二）曳引条件钢丝绳曳引应满足以下三个条件：①轿厢装载至125％规定额定载荷的情况下应保持平层状态不打滑；②必须保证在任何紧急制动的状态下，不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；③当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。

二、强制式驱动钢丝绳的卷绕强制式驱动条件下使用的卷筒，应加工出螺旋槽，该槽应与所用钢丝绳相适应。

当轿厢停在完全压缩的缓冲器上时，卷筒的绳槽中应至少保留一圈半的钢丝绳。

卷筒上只能绕一层钢丝绳。

钢丝绳相对于绳槽的偏角（放绳角）不应大于4°。

三、补偿绳的要求及标准补偿绳使用时必须符合下列条件：①使用张紧轮；②张紧轮的节圆直径与补偿绳的公称直径之比不小于30；③张紧轮设置防护装置；④用重力保持补偿绳的张紧状态；⑤用一个符合规定的电气安全装置来检查补偿绳的最小张紧位置。

若电梯额定速度大于 3.5m/s，除满足上述的规定外，还应增设一个防跳装置。

防跳装置动作时，一个符合规定的电气安全装置应使电梯驱动主机停止运转。

四、曳引轮、滑轮和链轮的防护曳引轮、滑轮和链轮应设置防护装置，以避免：a.人身伤害；b.钢丝绳或链条因松弛而脱离绳槽或链轮；c.异物进入绳与绳槽或链与链轮之间。

所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。

防护装置只能在下列情况下才能被拆除：a.更换钢丝绳或链条；b.更换绳轮或链轮；c.重新加工绳槽。

电梯悬挂装置、补偿装置的要求及标准一、曳引式驱动钢丝绳的要求及标准（一）曳引钢丝绳的技术要求①钢丝绳的公称直径不小于8mm o③不论钢丝绳的股数名少，电引轮、滑轮或卷筒的节圆直径与悬挂绳的公称直径之比不应小于40o②钢丝绳或链条最少应有两根，每根钢丝绳或链条应是独立的。

④钢丝绳的安全系数不应小于下列值:对于用3根或3根以上钢丝绳的曳引驱动电梯为12;对于用两根钢丝绳的更引驱动电梯为16;对于卷筒驱动电梯为12.（二）曳引条件钢丝绳曳引应满足以下三个条件：①轿厢装载至125%规定额定载荷的情况下应保持平层状态不打滑。

②必须保证在任何紧急制动的状态下,不管轿厢内是空载还是满载，其减速度的值不能超过缓冲器（包括减行程的缓冲器）作用时减速度的值；③当对重压在缓冲器上而曳引机按电梯上行方向旋转时，应不可能提升空载轿厢。

二、强制式驱动钢丝绳的卷绕强制式驱动条件下使用的卷简，应加工出螺旋槽，该槽应与所用钢丝绳相适应。

当轿厢停在完全压缩的缓冲器上时，卷筒的绳槽中应至少保留一圈半的钢丝绳。

卷简上只能绕一层钢丝绳。

钢丝绳相对于绳槽的偏角（放绳角）不应大于4度。

三、补偿绳的要求及标准补偿绳使用时必须符合下列条件：①使用张紧轮；②张紧轮的节圆直径与补偿绳的公称直径之比不小于30;③张紧轮设置防护装置；④用重力保持补偿绳的张紧状态；⑤用一个符合规定的电气安全装置来检查补偿绳的最小张紧位置。

若电梯额定速度大于是3.5m∕s,除满足上述的规定外，还应增设一个防跳装置，装置动作时，一个符合规定的电气安全装置应使电梯驱动主机停止运转。

四、曳引轮、滑轮和链轮的防护曳引轮、滑轮和链轮应设置防护装置，以避免：a.人身伤害：b∙钢丝绳或链条因松弛而脱离绳槽或链轮；c∙异物进入绳与绳槽或链与链轮之间。

所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。

防护装置只能在下列情况下才能被拆除：a∙更换钢丝绳或链条；b∙更换绳轮或链轮;C.重新加工绳槽。

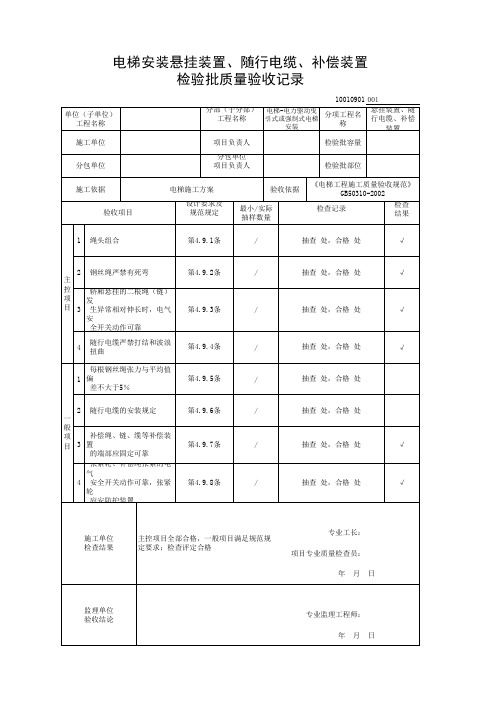

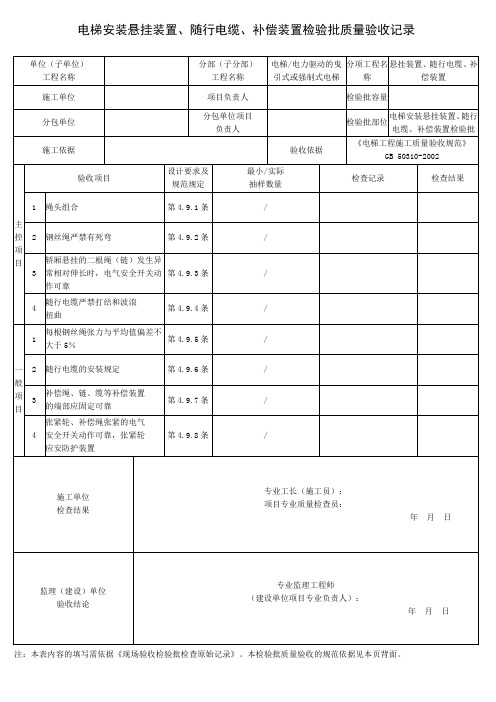

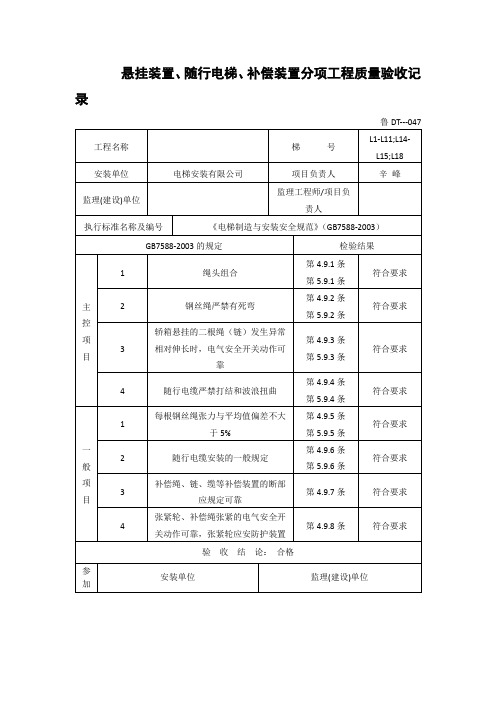

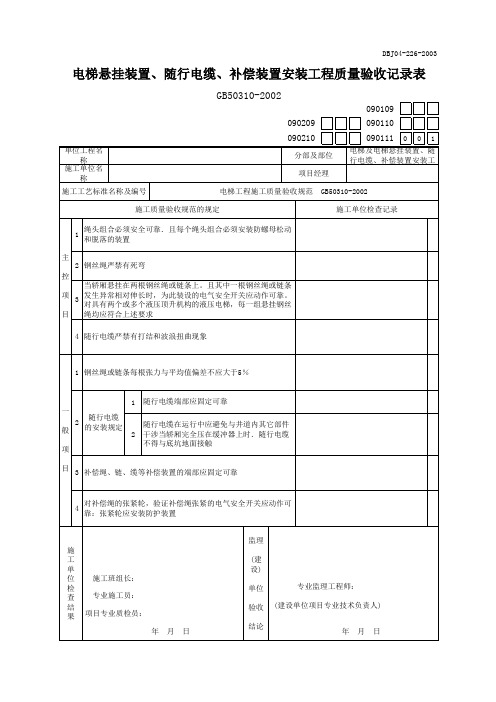

电梯悬挂装置、随行电缆、补偿装置安装工程质量验收记录表GB50310-2002090108 单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收规范的规定施工单位检查评定记录监理(建设)单位验收记录主控项目1 绳头组合第4.9.1条第5.9.1条2 钢丝绳严禁有死弯第4.9.2条第5.9.2条3轿厢悬挂的二根绳（链）发生异常相对伸长时，电气安全开关动作可靠第4.9.3.条第5.9.3条4 随行电缆严禁打结和波浪扭曲第4.9.4条第5.9.4条一般项目1 每根钢丝绳张力与平均值偏差不大于5%第4.9.5条第5.9.5条2 随行电缆的安装规定第4.9.6条第5.9.6条3 补偿绳、链、缆等补偿装置的端部应固定可靠第4.9.7条4 张紧轮、补偿绳张紧的电气安全开关动作可靠，张紧轮应安防护装置第4.9.8条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日美文欣赏1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。
