电梯安装悬挂装置、随行电缆、补偿装置

电梯安装技术交底1、井道必须符合下列规定:1.1 当底坑底面下有人员能到达的空间存在，且对重(或平衡重)上未设有安全钳装置时，对重缓冲器必须能安装在(或平衡重运行区域的下边必须)一直延伸到坚固地面上的实心桩墩上；（主要针对有底下层的电梯）。

1.2 电梯安装之前，所有层门预留孔必须设有高度不小于1.2m 的安全保护围封，并应保证有足够的强度；1.3井道尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定:1.3.1当电梯行程高度小于等于30m 时为0～+25mm；1.3.2当电梯行程高度大于30m 且小于等于60m 时为0～+35mm；1.3.3当电梯行程高度大于60m 且小于等于90m 时为0～+50mm；严格按照以上要求对井道进行验收，并做好交接记录。

井道应为电梯专用，井道不得装设与电梯无关的设备、电缆等。

1.4井道应设置永久性电气照明，井道照度应不得小于50lx，井道最高点和最低点0.5m 以应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

2、底坑应有良好的防渗、防漏水保护，底坑不得有积水。

有条件时需设排水管 3、机房3.1机房应有良好的防渗、防漏水保护。

3.2机房接地装置的接地电阻值不应大于4Ω。

4、驱动主机4.1紧急操作装置动作必须正常。

可拆卸的装置必须置于驱动主机附近易接近处，紧急救援操作说明必须贴于紧急操作时易见处。

4.2当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少20mm，且支承长度不应小于75mm。

4.3 制动器动作应灵活，制动间隙调整应符合产品设计要求。

4.4机房钢丝绳与楼板孔洞边间隙应为20～40mm，通向井道的孔洞四周应设置高度不小于50mm 的台缘。

5、导轨5.1导轨安装位置必须符合土建布置图要求。

5.2 两列导轨顶面间的距离偏差应为:轿厢导轨0～+2mm；对重导轨0～+3mm。

5.3 导轨支架在井道壁上的安装应固定可靠。

预埋件应符合土建布置图要求。

电梯安装工程质量监理实施细则电梯安装工程质量监理实施细则不知道大家对电梯安装工程了解多少呢?下面是小编给大家整理分享的电梯安装工程质量监理实施细则，供大家阅读参考。

电梯安装工程质量监理实施细则一、监理依据：1、有关电梯安装施工图纸;2、建筑电梯安装工程施工及验收规范;二、电梯分部工程的质量控制目标：电梯分部工程的质量控制目标为合格。

三、施工准备阶段监理：1.审查施工单位提交的电梯安装工程专项施工方案。

2.建设工程所用电梯，必须是国家颁发生产许可证的厂家生产的有合格证的产品，国外进口的产品必须还有商检合格证明。

3.监理应认真核查下列产品的生产合格证：(1)电梯曳引装置;(2)导轨;(3)轿厢、导靴、门窗;(4)电气装置(电缆及控制柜);(5)电气保护装置(配件及设备)。

4.电梯安装企业资格审查：(1)安装企业必须持有国家颁发的安装许可证，外省市电梯安装企业还应有市建委核发的《外地安装企业临时安装许可证》和《外地企业承(分)包工程施工证》。

(2)安装单位还应有电梯安装营业执照，在规定的营业范围内承揽工程。

(3)安装企业必须有健全的质量保证体系和质量责任制度。

5.电梯设备开箱检查：外型、外观应与图纸相符，完好无变形、无损伤，另部件规格型号符合图纸要求，数量齐全。

各传动、转动部分活动灵活，功能可靠。

电梯制造企业必须提供如下的资料文件：(1)产品合格证;(2)机房布置图;(3)使用维护说明书(含润滑油汇总图表和电梯功能表);(4)电梯原理图及符号说明;(5)电气接线图;(6)部件安装图;电梯安装工程施工监理实施细则(7)安装(调试)说明书;(8)安全部件：门锁装置、限速器、安全钳及缓冲器型式试验报告结论副本，限速器与渐近式安全钳的调试证书副本。

6.协调电梯专业与其它专业的配合关系，明确职责分工，及时指出工程中存在的问题。

8.审核施工单位项目经理的任命书及资料证书和施工人员的岗位证书。

9.审核施工单位提供的方案和安全措施、开箱记录和产品合格证。

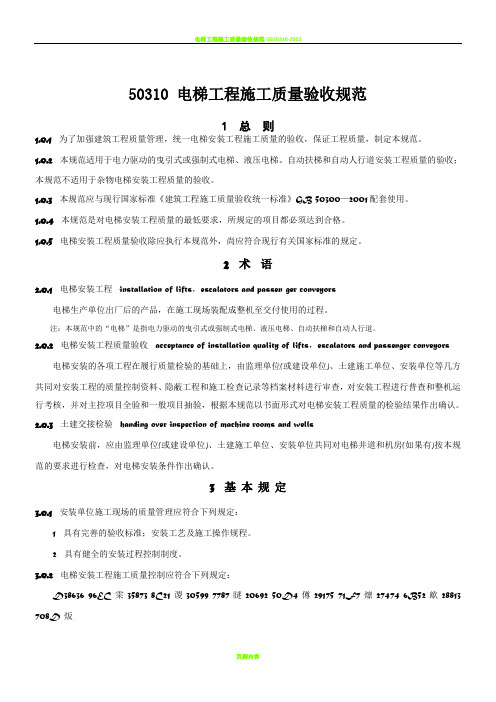

50310 电梯工程施工质量验收规范1 总则1.0.1为了加强建筑工程质量管理，统一电梯安装工程施工质量的验收，保证工程质量，制定本规范。

1.0.2本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收；本规范不适用于杂物电梯安装工程质量的验收。

1.0.3本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300—2001配套使用。

1.0.4本规范是对电梯安装工程质量的最低要求，所规定的项目都必须达到合格。

1.0.5电梯安装工程质量验收除应执行本规范外，尚应符合现行有关国家标准的规定。

2 术语2.0.1电梯安装工程installation of lifts，escalators and passen-ger conveyors电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。

注：本规范中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

2.0.2电梯安装工程质量验收acceptance of installation quality of lifts，escalators and passenger conveyors电梯安装的各项工程在履行质量检验的基础上，由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全验和一般项目抽验，根据本规范以书面形式对电梯安装工程质量的检验结果作出确认。

2.0.3土建交接检验handing over inspection of machine rooms and wells电梯安装前，应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本规范的要求进行检查，对电梯安装条件作出确认。

3 基本规定3.0.1安装单位施工现场的质量管理应符合下列规定：1 具有完善的验收标准；安装工艺及施工操作规程。

电梯安装规范1.井道必须符合下列规定1.1当底坑底面下有人员能到达的空间存在，且对重（或平衡重）上未设有安全钳装置时，对重缓冲器必须能安装在（或平衡重运行区域的下边必须）一直延伸到坚固地面上的实心桩墩上；（主要针对有底下层的电梯）。

1.2电梯安装之前，所有层门预留孔必须设有高度不小于 1.2m 的安全保护围封，并应保证有足够的强度；1.3井道尺寸应和土建布置图所要求的一致，允许偏差应符合下列规定:1.3.1当电梯行程高度小于等于 30m 时为 0～ +25mm；1.3.2当电梯行程高度大于 30m 且小于等于 60m 时为 0～ +35mm；1.3.3当电梯行程高度大于 60m 且小于等于 90m 时为 0～ +50mm ；严格按照以上要求对井道进行验收，并做好交接记录。

井道应为电梯专用，井道内不得装设与电梯无关的设备、电缆等。

1.4井道内应设置永久性电气照明，井道内照度应不得小于50lx，井道最高点和最低点 0.5m 以内应各装一盏灯，再设中间灯，并分别在机房和底坑设置一控制开关。

2、底坑底坑内应有良好的防渗、防漏水保护，底坑内不得有积水。

有条件时需设排水管。

3、机房3.1机房应有良好的防渗、防漏水保护。

3.2机房内接地装置的接地电阻值不应大于4Ω。

4、驱动主机4.1紧急操作装置动作必须正常。

可拆卸的装置必须置于驱动主机附近易接近处，紧急救援操作说明必须贴于紧急操作时易见处。

4.2当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心至少20mm ，且支承长度不应小于 75mm 。

4.3制动器动作应灵活，制动间隙调整应符合产品设计要求。

4.4机房内钢丝绳与楼板孔洞边间隙应为20～40mm ，通向井道的孔洞四周应设置高度不小于 50mm 的台缘。

5、导轨5.1导轨安装位置必须符合土建布置图要求。

5.2两列导轨顶面间的距离偏差应为 :轿厢导轨 0～ +2mm；对重导轨 0～+3mm 。

5.3导轨支架在井道壁上的安装应固定可靠。

GB50310-2002电梯工程施工质量验收规范电梯工程施工质量验收规范GB50310-20021 总则1.0.1 为了加强建筑工程质量管理,统一电梯安装工程施工质量的验收,保证工程质量,制订本规范。

1.0.2 本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收;本规范不适用于杂物电梯安装工程质量的验收。

1.0.3 本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300—2001配套使用。

1.0.4 本规范是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。

1.0.5 电梯安装工程质量验收除应执行本规范外,尚应符合现行有关国家标准的规定。

2 术语2.0.1 电梯安装工程 installation of lifts,escalato rs and passenger conveyors电梯生产单位出厂后的产品,在施工现场装配成整机至交付使用的过程。

注:本规范中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

2.0.2 电梯安装工程质量验收 acceptance of inst allation quality of lifts, escalators and passenge r conveyors电梯安装的各项工程在履行质量检验的基础上,由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查,对安装工程进行普查和整机运行考核,并对主控项目全验和一般项目抽验,根据本规范以书面形式对电梯安装工程质量的检验结果作出确认。

2.0.3 土建交接检验 handing over inspection of machine rooms and wells电梯安装前,应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本规范的要求进行检查,对电梯安装条件作出确认。

50310 电梯工程施工质量验收规范1 总则1.0.1为了加强建筑工程质量管理，统一电梯安装工程施工质量的验收，保证工程质量，制定本规范。

1.0.2本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收；本规范不适用于杂物电梯安装工程质量的验收。

1.0.3本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB 50300—2001配套使用。

1.0.4本规范是对电梯安装工程质量的最低要求，所规定的项目都必须达到合格。

1.0.5电梯安装工程质量验收除应执行本规范外，尚应符合现行有关国家标准的规定。

2 术语2.0.1电梯安装工程 installation of lifts，escalators and passen-ger conveyors电梯生产单位出厂后的产品，在施工现场装配成整机至交付使用的过程。

注：本规范中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

2.0.2电梯安装工程质量验收 acceptance of installation quality of lifts，escalators and passenger conveyors电梯安装的各项工程在履行质量检验的基础上，由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查，对安装工程进行普查和整机运行考核，并对主控项目全验和一般项目抽验，根据本规范以书面形式对电梯安装工程质量的检验结果作出确认。

2.0.3土建交接检验 handing over inspection of machine rooms and wells电梯安装前，应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本规范的要求进行检查，对电梯安装条件作出确认。

3 基本规定3.0.1安装单位施工现场的质量管理应符合下列规定：1 具有完善的验收标准；安装工艺及施工操作规程。

电梯工程施工工艺标准1.概述电梯是一种较复杂的服务于规定楼层的固定式连续运行的升降机电综合设备。

电梯产品具有庞大、零碎、复杂、分散与安装电梯的建筑物紧密相关等特点。

电梯由驱动主机、导轨、门系统、轿厢、对重（平衡重）、安全部件、悬挂装置、随行电缆、补偿装置、电气装置等组成。

为规范施工保证电梯安装质量经济安全运行制定本工艺。

2.范围1）电力驱动的曳引式或强制式电梯、液压电梯。

2）电梯的散装安装法（搭脚手架施工法）注：按驱动方式分类3）钢丝绳式：曳引电动机通过蜗杆、蜗轮、曳引绳轮、驱动曳引钢丝绳两端的轿厢和对重装置作上、下运行的电梯。

4）液压式：电动机通过液压系统驱动轿厢上、下运行的电梯。

3.依据1）电梯工程施工质量验收规范2）电梯制造与安装安全规范3）液压电梯制造与安装安全规范4.主要施工程序GB50310——2002 EN81—1：1998 EN81—2：19985.施工准备5.1组织准备1）电梯安装应持有有关部门核发的安装许可证的单位承担。

施工组织应具有健全运行正常的质量安全体系，完善行之有效的管理制度。

2）建立由电工钳工等工种组成的安装小组，安装小组内可分为机和电两个作业组。

安装人员须经有关部门培训、考核、持证上岗，熟悉电梯产品的安装与调试工作。

5.2技术准备1）由机械、电气等技术人员进行图纸会审，认真阅读随机设备技术文件与安装图和原理图，编制施工方案及填报开工报告并报经建设单位工程监理劳动监督部门批准。

由负责电梯安装的技术人员对安装人员进行技术质量安全交底。

2）与建设单位工程监理劳动监督部门划分确定分部工程、子分部工程、分项工程、电梯安装质量控制点。

3）编制施工用工具、机具、量具、施工照明、劳保用品等计划并经批准。

5.3工机具等物资准备在本企业范围内优化资源配置按计划实施物资的采购供应验收保管维护，其性能质量数量应满足施工要求。

5.4安全保护1）施工前进行安全教育，增强施工人员安全意识，贯彻执行有关安全管理规定，学习消防知识及一般救护方法，严格遵守操作规程。

电梯工程施工质量验收规范GB50310-20021 总则1.0.1 为了加强建筑工程质量管理,统一电梯安装工程施工质量的验收,保证工程质量,制订本规范。

1.0.2本规范适用于电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道安装工程质量的验收;本规范不适用于杂物电梯安装工程质量的验收。

1.0.3本规范应与国家标准《建筑工程施工质量验收统一标准》GB50300—2001配套使用。

1.0.4本规范是对电梯安装工程质量的最低要求,所规定的项目都必须达到合格。

1.0.5 电梯安装工程质量验收除应执行本规范外,尚应符合现行有关国家标准的规定。

2 术语2.0.1电梯安装工程 installation of lifts,escalators and passenger conveyors电梯生产单位出厂后的产品,在施工现场装配成整机至交付使用的过程。

注:本规范中的“电梯”是指电力驱动的曳引式或强制式电梯、液压电梯、自动扶梯和自动人行道。

2.0.2电梯安装工程质量验收 acceptance of installation quality of lifts, escalators and passeng er conveyors电梯安装的各项工程在履行质量检验的基础上,由监理单位(或建设单位)、土建施工单位、安装单位等几方共同对安装工程的质量控制资料、隐蔽工程和施工检查记录等档案材料进行审查,对安装工程进行普查和整机运行考核,并对主控项目全验和一般项目抽验,根据本规范以书面形式对电梯安装工程质量的检验结果作出确认。

2.0.3 土建交接检验 handing over inspection of machine rooms and wells电梯安装前,应由监理单位(或建设单位)、土建施工单位、安装单位共同对电梯井道和机房(如果有)按本规范的要求进行检查,对电梯安装条件作出确认。

3 基本规定3.0.1安装单位施工现场的质量管理应符合下列规定:1具有完善的验收标准、安装工艺及施工操作规程。

电梯施工的难点：1稳定样板架与吊线确定轿厢导轨基准线时,应复核图纸尺寸与实物尺寸两者是否一致。

不一致时应以实物尺寸为依据。

并通过有关部门核验。

每次作业前，均应复查一次基准线，确认无移位，与其它物体不接触后，方可作业.在剔凿井道内壁及厅门处楼层显示盒、呼梯盒孔洞时,应采取防护措施并及时清扫脚手板，防止砸坏样板。

2导轨支架和导轨安装焊接的导轨支架要一次焊接成功。

不可在调整轨道后再补焊,以防影响调整精度。

组合式导轨支架调整完毕后，须将其连接部分点焊,以增加其强度.固定导轨用的压道板、紧固螺丝一定要和导轨配套使用。

不允许采用焊接的方法或直接用螺丝固定的方法将导轨固定在导轨支架上。

调整导轨时，为了保证调整精度，要在导轨支架处及相邻的两导轨支架中间的导轨处设置测量点。

3对重安装导靴安装后，各个螺丝一定要紧牢。

若发现个别的螺孔位置不符合安装要求,要及时解决。

绝不允许空着不装。

吊装过程中，不要碰基准线,以免影响安装精度。

4轿厢安装安装立柱时应使其自然垂直，达不到要求,要在上、下梁和立柱间加垫片。

进行调整，不可强行安装。

轿厢底盘调整水平后，轿厢底盘与底盘座之间，底盘座与下梁之间的各连接处都要接触严密,若有缝隙要用垫片垫实，不可使斜拉杆过分受力.斜拉杆一定要上双母拧紧,轿厢各连接螺丝压接紧固、垫圈齐备.5厅门安装固定钢门套时，要焊在门套的加强筋上，不可在门套上直接焊接.所有焊接和膨胀螺栓固定的部件一定要牢固可靠.凡是需埋入砼中的部件，一定要经有关部门检查办理隐蔽工程手续,才能浇砼。

厅门各部件若有损坏、变形的，要及时修理或更换，合格后方可使用。

6井道机械设备安装打缓冲器底座用的砼成分及水泥标号要符合设计要求。

限速器断绳开关、钢带张紧装置的断带开关、补偿器的定位开关的功能可靠。

限速绳要无断丝、锈蚀、油污或弯曲现象。

油压缓冲器在使用前一定要按要求加油,以保证其功能可靠.7钢丝绳安装若钢丝绳较脏,要用蘸了煤油且拧干后的棉丝擦拭,不可进行直接清洗，防止润滑脂被洗掉。
