电缆直流耐压试验标准

20千伏电缆耐压试验标准
20千伏电缆的耐压试验标准包括以下几点：
1. 直流试验电压：对于18/30kV及以下电压等级的橡塑绝缘电缆，直流耐压试验电压应按照以下公式计算：Ut4 ×U0。

其中，Ut4为试验电压，U0为电缆的额定电压。

2. 交流试验电压和时间：对于18/30kV及以下电压等级的橡塑绝缘电缆，20～300Hz的交流耐压试验电压和时间如下表所示：
| 额定电压U0/U（kV）| 试验电压（kV）| 时间（min）|
|-------------------|---------------|------------|
| 18/30及以下| 2.5U0或2U0 | 5（或60）|
| 21/35 | 2U0 | 60 |
| 127/220 | 1.7U0（或1.4U0）| 60 |
| 190/330 | 1.7U0（或1.3U0）| 60 |
| 290/500 | 1.7U0（或1.1U0）| 60 |
3. 雷电冲击耐受电压：电缆的雷电冲击耐受电压应符合以下标准：
-直流试验电压：48/66kV
-交流试验电压：325kV
以上就是20千伏电缆的耐压试验标准。

需要注意的是，这些标准仅供参考，具体的试验标准应根据相关规程和设备要求进行。

6kv以上的电缆交流耐压和直流泄漏试验
电缆交流耐压试验是指在一定的测试条件下对电缆进行耐压测试，以检测电缆绝缘的耐压性能。

该试验通常采用交流电源，测试电压往往高于电缆额定工作电压。

在进行耐压试验时，要求电缆绝缘能够承受一段时间内的高电压而没有击穿或漏电。

对于6kv以上的电缆，一般的交流耐压试验标准要求如下：
1. 测试电压：一般为电缆额定电压的1.5倍，即9kV。

2. 断开区段：将电缆两端短路，以断开被测区段与其他电缆的连接，避免影响其他电缆。

3. 试验时间：一般为5分钟。

4. 试验条件：环境温度为20℃±5℃，相对湿度不超过80%。

直流泄漏试验是指在一定的测试条件下对电缆进行泄漏电流测试，以检测电缆绝缘的质量。

该试验通常采用直流电源，测试电压一般高于电缆额定工作电压。

在进行泄漏试验时，要求电缆绝缘能够在一定的电压下保持良好的绝缘性能，泄漏电流要小于规定的限值。

对于6kv以上的电缆，一般的直流泄漏试验标准要求如下：
1. 测试电压：一般为电缆额定电压的1.5倍，即9kV。

2. 断开区段：将电缆两端短路，以断开被测区段与其他电缆的连接，避免影响其他电缆。

3. 试验时间：一般为15分钟。

4. 试验条件：环境温度为20℃±5℃，相对湿度不超过80%。

需要注意的是，具体的试验标准可能因不同的电缆类型和规范
而有所不同，以上内容仅为一般标准，具体试验参数请根据相关标准进行确定。

另外，在进行这些试验时，需要保证试验设备和操作人员的安全，并严格按照安全操作规范进行操作。

对电缆的主绝缘作直流耐压试验或测量绝缘电阻时，应分别在每相上进行。

对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地。

新敷设的电缆线路投入运营3~12个月，一般应作1次直流耐压试电缆耐压试验标准工作电源；220V/380V，50HZ试验容量：30-30000KVA试验电压：1000KV及以下谐振频率范围：20300Hz试验电压波形：正弦波波形畸变率小于等于0.3%试验电压冷确度：1级频率调节：0.01Hz*保护响应时间：小于1微秒*系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护交接的话可以参考国标《电⽓设备交接试验标准gb50150-2006》。

6kv 10kv电缆耐压为2.5u0，5分钟，如8.7/10kv的电缆，耐压为2.58.7kv，35kv的为2uo，60分钟（一般地方上也釆用2.5uo，5分钟），如26/35kv的电缆可以2.526kv，5分钟，注意，35kvgis电缆插头已做好的情况下，进线耐压试验要给电缆终端头套上耐压堵头，以防⽓⽓电压试验将电缆堵头表⽓放电损坏。

标题：深度探讨10kV高压电缆直流耐压试验标准1.引言10kV高压电缆直流耐压试验标准是电力行业中非常重要的一部分，它对于确保电力系统的正常运行和安全供电具有至关重要的作用。

本文将从多个角度深入探讨10kV高压电缆直流耐压试验标准，帮助读者全面了解相关知识。

2.概述10kV高压电缆直流耐压试验标准10kV高压电缆直流耐压试验标准是指在一定的条件下对10kV高压电缆进行直流电压的加速老化试验，以评估其绝缘性能和耐压能力。

这一标准的制定旨在保证电缆的安全可靠运行，减少事故和故障的发生，提高电力系统的可靠性和稳定性。

3.10kV高压电缆直流耐压试验标准的技术要求3.1 电压水平要求在进行10kV高压电缆直流耐压试验时，首先要确定合适的电压水平。

根据标准规定，通常选取额定电压的1.732倍作为试验电压，持续施加一定时间，以模拟电缆在实际运行中的工况。

3.2 试验条件要求除了电压水平外，还需要考虑试验的环境条件，如温度、湿度等因素，以确保试验结果的准确性和可靠性。

3.3 试验设备要求10kV高压电缆直流耐压试验还需要使用合适的试验设备，包括高压发生器、耐压试验变压器、绝缘电阻测试仪等，以确保试验的顺利进行和数据的准确记录。

4.10kV高压电缆直流耐压试验标准的实施过程4.1 试验前的准备工作在进行10kV高压电缆直流耐压试验之前，需要做好充分的准备工作，包括检查试验设备的状态、准备试验样品、制定试验方案等。

4.2 试验中的注意事项在试验过程中，需要注意安全操作，确保试验的顺利进行，同时及时记录和处理试验过程中的异常情况。

4.3 试验后的数据分析和评估试验结束后，需要对试验数据进行分析和评估，以确定电缆的绝缘状况和耐压能力是否符合标准要求。

5.对10kV高压电缆直流耐压试验标准的个人理解我认为10kV高压电缆直流耐压试验标准是电力行业中必不可少的一项技术要求，它能够有效保障电力系统的稳定运行，减少事故风险，提高供电可靠性。

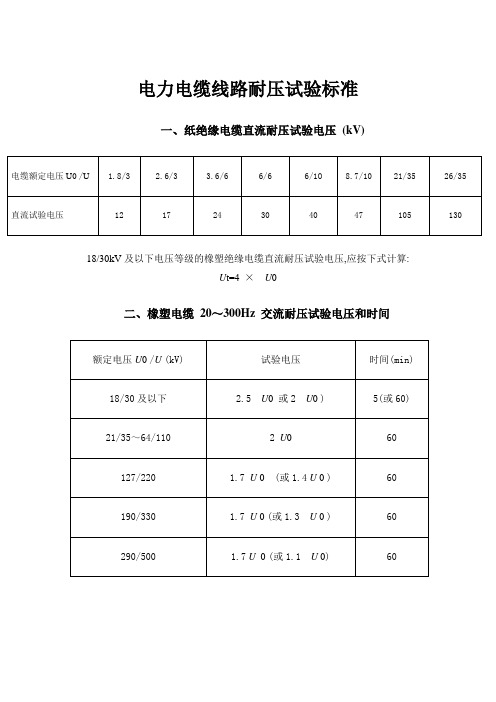

电力电缆线路耐压试验标准
一、纸绝缘电缆直流耐压试验电压(kV)
18/30kV及以下电压等级的橡塑绝缘电缆直流耐压试验电压,应按下式计算:
U t=4 ×U0
二、橡塑电缆20～300Hz 交流耐压试验电压和时间
三、充油绝缘电缆直流耐压试验电压(kV)
注：1 上列各表中的U 为电缆额定线电压；U0 为电缆导体对地或对金属屏蔽层间的额定压。

2 雷电冲击电压依据现行国家标准《高压输变电设备的绝缘配合》GB311.1的规定。

3 交流单芯电缆的护层绝缘直流耐压试验,可依据本标准第18.0.9 条的规定。

四、并联电容器交流耐压试验电压标准
注: 斜线下的数据为外绝缘的干耐受电压。

五、油浸电力变压器绕组直流泄漏电流参考值。

110kv电缆直流耐压试验国标号【实用版】目录1.110kv 电缆直流耐压试验的概述2.国标号的意义和作用3.110kv 电缆直流耐压试验的具体步骤4.测试过程中应注意的问题5.试验结果的判断和分析正文一、110kv 电缆直流耐压试验的概述110kv 电缆直流耐压试验是指在直流电压下，对 110kv 电缆的绝缘材料进行高电压耐压测试，以评估其绝缘性能是否符合要求。

这项测试是电力系统中重要的安全检测手段，对于保障电缆正常运行和防止事故的发生具有重要意义。

二、国标号的意义和作用在我国，110kv 电缆直流耐压试验的国标号为 GB/T 16927.1-2011《高压交联聚乙烯绝缘电力电缆和附件第 1 部分：试验方法和要求》。

这个国标号规定了试验的电压、波形、测试时间等参数，以及测试结果的判断和分析方法，为电力系统中的电缆测试提供了统一的标准和依据。

三、110kv 电缆直流耐压试验的具体步骤1.试验前准备：检查试验设备，如高压发生器、测量仪器、保护装置等，保证设备完好无损。

2.试验接线：将电缆的两端分别接到试验设备的高压输出端和地线，保证接线牢固可靠。

3.设置试验参数：根据国标号要求，设置试验电压、波形、测试时间等参数。

4.开始试验：启动试验设备，进行测试。

5.试验过程中观察：观察电缆表面是否有闪络、击穿等现象，如有异常应立即停止试验。

6.试验结束后处理：将试验设备断电，对电缆进行检查和清洁。

四、测试过程中应注意的问题1.试验设备必须符合国标要求，保证测试结果的准确性。

2.试验过程中应严格遵守安全操作规程，防止意外事故的发生。

3.观察电缆表面，如有异常现象应立即停止试验，并进行分析处理。

4.试验结束后，应对试验设备进行接地放电，保证安全。

五、试验结果的判断和分析根据国标号规定，110kv 电缆直流耐压试验的合格标准为：在规定的试验电压和测试时间下，电缆表面无闪络、击穿等现象，试验后电缆绝缘电阻不低于初始值。

110kv电缆直流耐压试验国标号在电力行业中，110kv电缆直流耐压试验国标号是非常重要的一个概念。

直流耐压试验是指在设定的电压下，电缆在一定时间内不发生击穿或部分放电，以验证电缆绝缘的能力。

而国标号则是指这一测试的相关国家标准。

在本文中，我们将会探讨110kv电缆直流耐压试验国标号的详细内容，并深入分析该标准的意义和实施方法。

1. 110kv电缆直流耐压试验国标号的意义和背景110kv电缆直流耐压试验国标号是在电力行业中非常重要的一项标准。

这个标准的制定，旨在保障110kv电缆在使用过程中的安全可靠性，保证电力系统的正常运行。

110kv电缆作为输电线路中的重要组成部分，其绝缘性能的稳定与可靠是电力系统的基础，而直流耐压试验则是验证电缆绝缘性能的一项重要手段。

通过遵守110kv电缆直流耐压试验国标号，可以有效地预防电缆故障、保证输电线路的安全运行，对于维护电网的稳定性和安全性具有重要意义。

2. 110kv电缆直流耐压试验国标号的具体内容和要求根据国家标准《GB/T 14013-2008 交联聚乙烯绝缘电力电缆及其附件110kV(Um=U0/U)》中对110kv电缆直流耐压试验的相关规定，该标准主要围绕以下几个方面展开：2.1 试验电压和试验时间要求 110kv电缆直流耐压试验的试验电压和试验时间是根据电缆的额定电压等级和型号来确定的。

在国标中具体规定了各种型号110kv电缆的试验电压和试验时间的要求，以确保测试的全面性和准确性。

2.2 试验方法和设备要求国标号还详细规定了110kv电缆直流耐压试验的具体方法和设备要求。

试验方法主要包括试验电压的升降过程、试验电压的稳定时间、试验电压的恢复时间等，而设备要求则包括测试设备的选型、精度要求、设备校准等方面。

2.3 试验结果评定标准国标号还明确了对110kv电缆直流耐压试验的试验结果评定标准。

根据试验过程中观察到的电缆表面情况、试验电压下表面放电活动情况以及试验结束后的电缆绝缘状况等，对试验结果进行评定，判断电缆是否合格。

直流耐压试验标准直流耐压试验是指在设备或电气元件上加上直流高压，以检验其绝缘强度和绝缘性能的试验。

直流耐压试验在电气设备生产、运输、储存和使用中具有重要的意义，它可以有效地发现设备或元件的绝缘缺陷，保障电气设备的安全可靠运行。

本文将就直流耐压试验的标准进行详细介绍。

首先，直流耐压试验的标准主要包括国际电工委员会（IEC）发布的国际标准、国家标准和行业标准。

国际标准是指IEC发布的关于直流耐压试验的国际标准，如IEC 60060-1《高压试验技术》和IEC 62155《电气设备的绝缘试验》等。

国家标准是指各国家或地区制定的直流耐压试验的标准，如中国国家标准GB 14048.2《电工设备的试验方法第2部分，试验B，耐电压试验》等。

行业标准是指特定行业组织或协会发布的直流耐压试验的标准，如电力行业的DL/T 846《电力设备绝缘试验导则》等。

这些标准对直流耐压试验的试验方法、试验装置、试验参数、试验规程等方面进行了详细规定，为直流耐压试验提供了可靠的技术支持。

其次，直流耐压试验的标准应用范围涵盖了各种电气设备和元件，如变压器、断路器、绝缘子、电缆、电机、发电机等。

这些设备和元件在生产、运输、安装和运行过程中都需要进行直流耐压试验，以保证其绝缘性能符合要求。

标准规定了不同设备和元件的试验电压、试验时间、试验方法等参数，以及试验后的判定标准，为各种电气设备和元件的直流耐压试验提供了具体的操作指南。

此外，直流耐压试验的标准还涉及了试验设备和试验人员的要求。

试验设备应符合国家标准和行业标准的要求，具有可靠的绝缘性能和安全保护功能，以确保试验过程中的安全可靠。

试验人员应经过专业培训，熟悉试验标准和试验方法，具有丰富的试验经验和良好的操作技能，以保证试验结果的准确可靠。

总之，直流耐压试验的标准是保障电气设备和元件绝缘性能的重要依据，它为直流耐压试验提供了科学的方法和可靠的技术支持，对于保障电气设备的安全可靠运行具有重要的意义。

高压电缆直流耐压试验标准
高压电缆直流耐压试验是对电缆的绝缘强度进行检验，以确定电缆能否承受正常运行的工频电压和负荷电压，避免电缆发生绝缘击穿等故障。

以下是高压电缆直流耐压试验的一般标准：
1. 试验温度和湿度：通常以20℃为标准，相对湿度不超过80%。

2. 试验电压和试验时间：试验电压通常为额定电压的两倍加上1千伏，试验时间一般为15分钟。

3. 试验参数的选取：试验参数的选取应根据电缆的额定电压级别和型号，并按照相关标准进行选择。

4. 试验装置：试验应在试验器上进行，具备自动记录电压、电流和时间等参数的功能。

5. 试验方法：试验应在两个电极之间施加直流电压，且电压应逐渐升高至设定的试验电压，并保持一段时间。

试验期间应监测电流和试验时间。

高压电缆直流耐压试验标准可能因地区和行业等因素而有所差异，以上为一般标准，实际应按照相关标准进行操作和判断。

电缆直流耐压试验标准一、引言。

电缆是电力系统中不可或缺的重要组成部分，其正常运行对电力系统的安全和稳定具有重要意义。

而电缆在运行中所承受的电压和电流等因素往往会对其性能产生影响，因此有必要对电缆进行直流耐压试验，以保证其在实际运行中能够安全可靠地工作。

本文将介绍电缆直流耐压试验的标准和要求。

二、试验范围。

电缆直流耐压试验的范围包括各种类型的电力电缆，例如交联聚乙烯绝缘电力电缆、交联聚乙烯绝缘控制电缆、交联聚乙烯绝缘通信电缆等。

试验标准适用于额定电压高于1kV的电缆，试验应在实验室或者特定的试验场所进行。

三、试验目的。

电缆直流耐压试验的主要目的是检验电缆在额定电压下的绝缘性能，以及其耐受外部电压应力的能力。

通过试验可以评估电缆的绝缘质量，为电缆的安全运行提供保障。

四、试验方法。

1. 试验电压。

试验电压应根据电缆的额定电压确定，一般为1.5倍的额定电压加500V。

试验电压的升降应平稳进行，以免损坏电缆绝缘。

2. 试验时间。

试验时间应按照规定进行，一般为15分钟。

在试验过程中应观察电缆表面是否有放电现象，以及试验结束后绝缘电阻是否符合要求。

3. 试验温度。

试验温度一般为20℃，如果需要在其他温度下进行试验，应在试验报告中注明试验温度。

4. 试验设备。

试验设备应符合国家标准要求，保证试验的准确性和可靠性。

试验设备的校准和维护也是非常重要的，以确保试验结果的可信度。

五、试验要求。

1. 试验结束后，电缆绝缘电阻应符合规定的要求，以确保电缆的绝缘性能良好。

2. 试验过程中不得出现放电现象，否则应视为试验不合格。

3. 试验报告应详细记录试验过程中的各项参数和观察结果，以及试验设备的校准和维护情况。

六、结论。

电缆直流耐压试验是保证电缆安全可靠运行的重要手段，试验标准和要求的严格执行对于电缆的质量和可靠性具有重要意义。

只有通过严格的试验，才能保证电缆在实际运行中能够安全稳定地工作，为电力系统的正常运行提供保障。
