复盛螺杆压缩机电气说明及故障说明资料

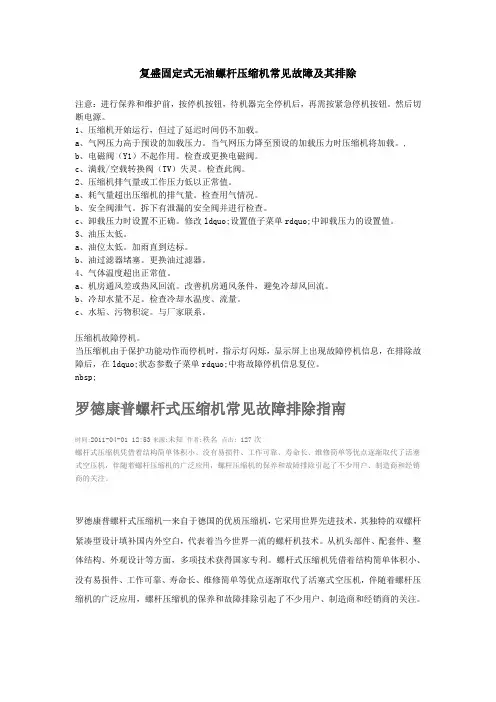

复盛固定式无油螺杆压缩机常见故障及其排除注意：进行保养和维护前，按停机按钮，待机器完全停机后，再需按紧急停机按钮。

然后切断电源。

1、压缩机开始运行，但过了延迟时间仍不加载。

a、气网压力高于预设的加载压力。

当气网压力降至预设的加载压力时压缩机将加载。

,b、电磁阀（Y1）不起作用。

检查或更换电磁阀。

c、满载/空载转换阀（TV）失灵。

检查此阀。

2、压缩机排气量或工作压力低以正常值。

a、耗气量超出压缩机的排气量。

检查用气情况。

b、安全阀泄气。

拆下有泄漏的安全阀并进行检查。

c、卸载压力时设置不正确。

修改ldquo;设置值子菜单rdquo;中卸载压力的设置值。

3、油压太低。

a、油位太低。

加雨直到达标。

b、油过滤器堵塞。

更换油过滤器。

4、气体温度超出正常值。

a、机房通风差或热风回流。

改善机房通风条件，避免冷却风回流。

b、冷却水量不足。

检查冷却水温度、流量。

c、水垢、污物积淀。

与厂家联系。

压缩机故障停机。

当压缩机由于保护功能动作而停机时，指示灯闪烁，显示屏上出现故障停机信息，在排除故障后，在ldquo;状态参数子菜单rdquo;中将故障停机信息复位。

nbsp;罗德康普螺杆式压缩机常见故障排除指南时间:2011-04-01 12:53来源:未知作者:秩名点击:127次螺杆式压缩机凭借着结构简单体积小、没有易损件、工作可靠、寿命长、维修简单等优点逐渐取代了活塞式空压机，伴随着螺杆压缩机的广泛应用，螺杆压缩机的保养和故障排除引起了不少用户、制造商和经销商的关注。

罗德康普螺杆式压缩机—来自于德国的优质压缩机，它采用世界先进技术，其独特的双螺杆紧凑型设计填补国内外空白，代表着当今世界一流的螺杆机技术。

从机头部件、配套件、整体结构、外观设计等方面，多项技术获得国家专利。

螺杆式压缩机凭借着结构简单体积小、没有易损件、工作可靠、寿命长、维修简单等优点逐渐取代了活塞式空压机，伴随着螺杆压缩机的广泛应用，螺杆压缩机的保养和故障排除引起了不少用户、制造商和经销商的关注。

复盛螺杆压缩机说明书理论说明1. 引言1.1 概述本说明书旨在介绍复盛螺杆压缩机的工作原理、产品特点以及使用方法与注意事项。

复盛螺杆压缩机是一种重要的气体压缩设备，广泛应用于制冷、空调、化工和能源等领域。

通过深入了解复盛螺杆压缩机的原理和使用方法，读者将能够更好地掌握该设备的操作与维护。

1.2 文章结构本文内容分为五个部分，如下所示：第二部分将详细介绍复盛螺杆压缩机的工作原理，包括其基本结构和运行过程。

第三部分将列举复盛螺杆压缩机的产品特点，包括高效节能、稳定可靠等方面。

第四部分将阐述使用复盛螺杆压缩机时需要注意的事项和正确的操作方法。

最后一部分将总结全文并提出结论。

1.3 目的本文旨在帮助读者全面了解复盛螺杆压缩机，并提供详尽而准确的操作指南。

通过阅读本说明书，读者将能够更好地使用该设备，提高工作效率，同时能够正确维护和保养设备，延长设备的使用寿命。

无论是初次接触复盛螺杆压缩机还是已有一定经验的用户，本文都能为他们提供有益的信息和参考。

2. 复盛螺杆压缩机的原理复盛螺杆压缩机是一种常用的工业设备，其工作原理基于螺杆的旋转运动和容积周期性变化来实现气体的压缩。

下面将详细介绍复盛螺杆压缩机的工作原理。

2.1 螺杆结构复盛螺杆压缩机由两个相互啮合、形状类似于齿轮的螺杆组成，分别为主动螺杆和被动螺杆。

主动螺杆通常为一个带有凸起的中心轴，而被动螺杆则具有相应的凹槽以便与主动螺杆配合。

两个螺杆通过精确的制造加工使得它们可以紧密地啮合在一起，并形成一个密封的工作空间。

2.2 工作过程当复盛螺杆压缩机启动时，主动和被动两个螺杆开始旋转。

由于它们之间彼此啮合，在旋转过程中形成了一系列密闭空间。

随着旋转角度的变化，这些密闭空间大小不断变化，从而实现了气体的吸入和压缩。

在工作过程中，随着主动螺杆的旋转，螺杆凸起逐渐将气体从进气端吸入。

同时，被动螺杆的凹槽则推动气体朝向出口方向进行压缩。

由于螺杆的旋转运动是连续的，这个过程会不断重复，使得气体在压缩室内被压缩到所需压力。

使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。

本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。

如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。

谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。

若在保证期限外，则酌收服务价格之零件费与工资。

1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。

1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。

2．根据随机器所附的成品出库单所列项目，查点数量是否相符。

3．机器与附件在运送过程中是否受损。

4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。

第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。

复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。

S I N C E1953使用手册INSTRUCTION MANUALSCREW AIR COMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显著警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。

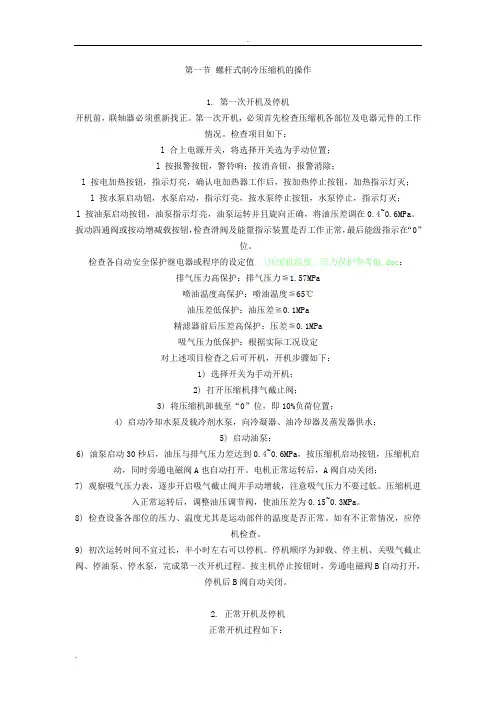

第一节螺杆式制冷压缩机的操作1. 第一次开机及停机开机前，联轴器必须重新找正。

第一次开机，必须首先检查压缩机各部位及电器元件的工作情况。

检查项目如下：l 合上电源开关，将选择开关选为手动位置；l 按报警按钮，警铃响；按消音钮，报警消除；l 按电加热按钮，指示灯亮，确认电加热器工作后，按加热停止按钮，加热指示灯灭；l 按水泵启动钮，水泵启动，指示灯亮，按水泵停止按钮，水泵停止，指示灯灭；l 按油泵启动按钮，油泵指示灯亮，油泵运转并且旋向正确，将油压差调在0.4~0.6MPa。

扳动四通阀或按动增减载按钮，检查滑阀及能量指示装置是否工作正常，最后能级指示在“0”位。

检查各自动安全保护继电器或程序的设定值..\压缩机温度、压力保护参考值.doc：排气压力高保护：排气压力≦1.57MPa喷油温度高保护：喷油温度≦65℃油压差低保护：油压差≧0.1MPa精滤器前后压差高保护：压差≦0.1MPa吸气压力低保护：根据实际工况设定对上述项目检查之后可开机，开机步骤如下：1) 选择开关为手动开机；2) 打开压缩机排气截止阀；3) 将压缩机卸载至“0”位，即10%负荷位置；4) 启动冷却水泵及载冷剂水泵，向冷凝器、油冷却器及蒸发器供水；5) 启动油泵；6) 油泵启动30秒后，油压与排气压力差达到0.4~0.6MPa，按压缩机启动按钮，压缩机启动，同时旁通电磁阀A也自动打开。

电机正常运转后，A阀自动关闭；7) 观察吸气压力表，逐步开启吸气截止阀并手动增载，注意吸气压力不要过低。

压缩机进入正常运转后，调整油压调节阀，使油压差为0.15~0.3MPa。

8) 检查设备各部位的压力、温度尤其是运动部件的温度是否正常。

如有不正常情况，应停机检查。

9) 初次运转时间不宜过长，半小时左右可以停机。

停机顺序为卸载、停主机、关吸气截止阀、停油泵、停水泵，完成第一次开机过程。

按主机停止按钮时，旁通电磁阀B自动打开，停机后B阀自动关闭。

2. 正常开机及停机正常开机过程如下：a. 选择手动开机，与第一次开机过程相同。

使用手册MLG系列矿用螺杆式移动空气压缩机北京复盛机械有限公司第一章售后服务介绍1.1 前言首先，感谢您选用复盛牌MLG（F）煤矿用螺杆式移动空气压缩机，希望它能很顺利地为您的生产作出贡献。

本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能安全、可靠、耐久地使用，所以在使用前，务请您在百忙中一定要花一些时间，详加阅读本使用手册以及电机、磁力起动器说明书，以便正确地使用保养。

如对本手册的内容有不了解之处，请您与本公司或就近的营业单位联系，我们一定竭诚为您服务。

谢谢您！1.2 服务内容1.2.1 一般售后服务1.服务内容与时效凡属本公司产品，不论使用年限，当接获来电或来函后，即可获得下列项目之服务：①新机试车②故障排除③回厂大修④洽购零件⑤疑难解答⑥抱怨处理2.保证期限机器在交货后保证一年（交货后十四个月之期限，或初次运转后十二个月之期限为本公司对售出机器之保证期限，二者间以先期满者为准），保证期限内如有因制造不良而发生故障，由本公司负责免费修理，唯请您遵照机器管理与使用规则妥为保养。

若在保证期限外，则酌收服务价格之零件费与工资。

1.2.2 巡回服务在保证期限内，主动派遣技术人员到贵矿做检查、解说之服务，以求防患于未然。

1.3 收货1．当您收到空压机时，请先检查是否合乎您所订的型式与规格。

2．根据随机器所附的成品出库单所列项目，查点数量是否相符。

3．机器与附件在运送过程中是否受损。

4．如有短缺或受损请将情况在成品出库单上注明，并请接洽本公司业务人员，将会给您圆满的解决。

第二章概述2.l 特点：螺杆压缩机因具有其它类型压缩机无可比拟的优越性，已成为现代压缩机的主流。

复盛牌螺杆式空压机（以下简称空压机），是根据我国环境条件而研制的新型设备，具有如下之显著特点：一、主机1、先进的齿型：采用台湾最具规模、设备最先进的压缩机厂家——复盛股份有限公司开发生产的最先进、效能比值领先世界各国厂家的第三代高效螺杆压缩机主机，其五对六专利齿形（美国专利No. 4. 890.992，英国专利No.2.230.563，日本专利No.2.008.216）齿间落差小，故回流损失小，比四对六齿形提高效率10~12 ％，省电25 ％。

MANUALSCREW AIR COMPRESSOR 螺杆式空气压缩机中山复盛机电有限公司ZHONGSHAN FU SHENG ELECTROMECHANIC CO.LTD感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

*********************************************************** *****说明：1．如不特别指明，本说明书中所指的压力均为表压力；2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

*********************************************************** *****机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备用户档案反馈卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：****************************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

S I N C E1953SCREWAIRCOMPRESSOR螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机!复盛公司对产品享有设计变更权，不对已出厂产品进行相应修改和改进。

**********************************************************说明：1．如不特别指明，本说明书中所指的压力均为表压力2．用户就保养、服务等有关压缩机的问题与本公司联系时，请指明机型和压力别，该内容在机器的铭牌上和保修卡上均有标识。

**********************************************************机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机，本公司的产品在出厂前均已经过严格的检验与测试，但为确保机器能够安全、可靠、耐久地使用，请操作人员在机组运行前详细阅读本使用说明书，充分掌握该空压机组的操作规范和技能，使其设备长期处于良好的工作状态。

为了保证用户权益，请将设备质量保证卡寄回本公司服务部门，以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢！安全敬告在安全操作空压机前，请务必仔细阅读：**********************************************************安全注意事项：1. 安装配管焊接时，需移开周围易燃物品，并注意防止焊接火花掉入空压机内，避免烧坏空压机某些部件；2. 引到空压机的供电线径必须与其功率匹配（要考虑电线长度所引起的压降）并安装空气开关、熔断丝等安全装置，为确保电器设备的可靠安全，必须要有接地装置，必要时加装避雷装置；3. 新机调试，必须由本公司指定或认可的调试人员进行；4. 开机前应确认机组内无人，并检查是否有遗留物品和工具，关上机组门。

开机时，应先通知机组周围人员注意安全；5. 第一次开机或电源线变动时，必须注意主机和风机转向是否按箭头指示方向运转；6. 空压机不能在高于铭牌规定的排气压力下工作，否则会导致电机过载而烧坏；7. 在空压机发生故障或有不安全因素存在时，切勿强行开机，此时应切断电源，并作出显着警示标志；8. 压缩空气和电器都具有危险性，检修或维护保养时应确认电源已被切断，并在电源处挂“检修”或“禁止合闸”等警告标志，以防他人合闸送电造成伤害；9.停机维护必须关闭空压机机组对外供气相应隔离阀，且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完，等待空压机机组全部冷却后进行；10．清洗机组零部件时，应采用无腐蚀性的安全溶剂，严禁使用易燃易爆及易挥发的清洗剂；11．空压机运行一段时间后，须定期检查安全阀等保护系统，确保其灵敏可靠，安全阀必需定期进行鉴定（一般每年检验一次）；12．空压机的零配件必须是正厂提供，其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液，并且两种不同品牌的油严禁混用，否则会引起系统积炭造成重大事故；13．冬季空压机停止使用时，必须将油冷却器及后部冷却器中的冷却水完全排放干净，以防锈蚀和冻裂；14．空压机组应由固定人员操作，操作人员应通读并理解本说明书内容，遵循说明书中的工作程序和安全注意事项及维护规范。

S I N C E 1953使用手册 INSTRUCTION MANUALSCREW AIR COMPRESSOR 螺杆式空气压缩机复盛公司感谢您选用复盛牌螺杆空气压缩机 !复盛公司对产品享有设计变更权,不对已出厂产品进行相应修改和改进。

**********************************************************说明:1.如不特别指明,本说明书中所指的压力均为表压力; 2.用户就保养、服务等有关压缩机的问题与本公司联系时, 请指明机型和压力别, 该内容在机器的铭牌上和保修卡上均有标识。

********************************************************** 机组型号主机编号开机调试日期前言十分感谢您选用复盛牌螺杆空压机,本公司的产品在出厂前均已经过严格的检验与测试,但为确保机器能够安全、可靠、耐久地使用,请操作人员在机组运行前详细阅读本使用说明书,充分掌握该空压机组的操作规范和技能, 使其设备长期处于良好的工作状态。

为了保证用户权益,请将设备质量保证卡寄回本公司服务部门,以便我公司能给予您及时的、最好的技术服务和售后服务。

谢谢!安全敬告在安全操作空压机前,请务必仔细阅读:**********************************************************安全注意事项:1. 安装配管焊接时,需移开周围易燃物品,并注意防止焊接火花掉入空压机内,避免烧坏空压机某些部件;2. 引到空压机的供电线径必须与其功率匹配(要考虑电线长度所引起的压降并安装空气开关、熔断丝等安全装置,为确保电器设备的可靠安全,必须要有接地装置,必要时加装避雷装置;3. 新机调试,必须由本公司指定或认可的调试人员进行 ;4. 开机前应确认机组内无人,并检查是否有遗留物品和工具,关上机组门。

开机时,应先通知机组周围人员注意安全;5. 第一次开机或电源线变动时,必须注意主机和风机转向是否按箭头指示方向运转;6. 空压机不能在高于铭牌规定的排气压力下工作,否则会导致电机过载而烧坏 ;7. 在空压机发生故障或有不安全因素存在时,切勿强行开机,此时应切断电源,并作出显著警示标志;8. 压缩空气和电器都具有危险性,检修或维护保养时应确认电源已被切断,并在电源处挂“检修”或“禁止合闸”等警告标志,以防他人合闸送电造成伤害 ;9. 停机维护必须关闭空压机机组对外供气相应隔离阀,且维护人员应避开空压机系统中的任何排气口把机组压缩空气安全释放完, 等待空压机机组全部冷却后进行;10.清洗机组零部件时,应采用无腐蚀性的安全溶剂,严禁使用易燃易爆及易挥发的清洗剂;11.空压机运行一段时间后,须定期检查安全阀等保护系统,确保其灵敏可靠,安全阀必需定期进行鉴定(一般每年检验一次 ; 12.空压机的零配件必须是正厂提供,其螺杆油必须为本公司指定复盛螺杆空压机高级冷却液, 并且两种不同品牌的油严禁混用, 否则会引起系统积炭造成重大事故;13.冬季空压机停止使用时,必须将油冷却器及后部冷却器中的冷却水完全排放干净,以防锈蚀和冻裂;14.空压机组应由固定人员操作,操作人员应通读并理解本说明书内容,遵循说明书中的工作程序和安全注意事项及维护规范。
