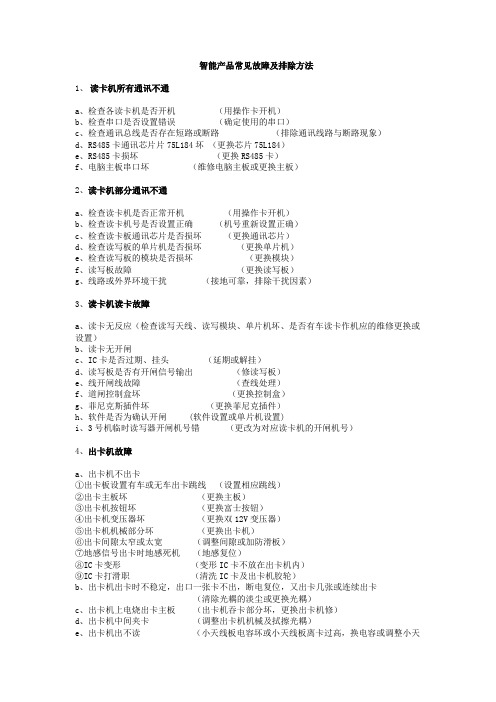

智能产品常见故障及排除方法1、读卡机所有通讯不通a、检查各读卡机是否开机（用操作卡开机）b、检查串口是否设置错误（确定使用的串口）c、检查通讯总线是否存在短路或断路（排除通讯线路与断路现象）d、RS485卡通讯芯片片75L184坏（更换芯片75L184）e、RS485卡损坏（更换RS485卡）f、电脑主板串口坏（维修电脑主板或更换主板）2、读卡机部分通讯不通a、检查读卡机是否正常开机（用操作卡开机）b、检查读卡机号是否设置正确（机号重新设置正确）c、检查读卡板通讯芯片是否损坏（更换通讯芯片）d、检查读写板的单片机是否损坏（更换单片机）e、检查读写板的模块是否损坏（更换模块）f、读写板故障（更换读写板）g、线路或外界环境干扰（接地可靠，排除干扰因素）3、读卡机读卡故障a、读卡无反应（检查读写天线、读写模块、单片机坏、是否有车读卡作机应的维修更换或设置）b、读卡无开闸c、IC卡是否过期、挂头（延期或解挂）d、读写板是否有开闸信号输出（修读写板）e、线开闸线故障（查线处理）f、道闸控制盒坏（更换控制盒）g、菲尼克斯插件坏（更换菲尼克插件）h、软件是否为确认开闸 (软件设置或单片机设置)i、3号机临时读写器开闸机号错（更改为对应读卡机的开闸机号）4、出卡机故障a、出卡机不出卡①出卡板设置有车或无车出卡跳线（设置相应跳线）②出卡主板坏（更换主板）③出卡机按钮坏（更换富士按钮）④出卡机变压器坏（更换双12V变压器）⑤出卡机机械部分坏（更换出卡机）⑥出卡间隙太窄或太宽（调整间隙或加防滑板）⑦地感信号出卡时地感死机（地感复位）⑧IC卡变形（变形IC卡不放在出卡机内）⑨IC卡打滑职（清洗IC卡及出卡机胶轮）b、出卡机出卡时不稳定，出口一张卡不出，断电复位，又出卡几张或连续出卡（清除光耦的淡尘或更换光耦）c、出卡机上电烧出卡主板（出卡机吞卡部分坏，更换出卡机修）d、出卡机中间夹卡（调整出卡机机械及拭擦光耦）e、出卡机出不读（小天线板电容坏或小天线板离卡过高，换电容或调整小天线高度）5、读卡机显示屏、对讲、语音故障1）显示屏乱码①显示屏进水（吹干水处理）②灰尘过多短路 (除尘处理)③单片机松（重新插紧等到单片机正常）④屏主板坏（更换显示主板维修）2）显示屏不显示①显示屏无电源（更换变压器或菲尼克斯插件线接好）②显示屏主板单片机坏（更换单片机）③显示屏主板坏（更换显示主板）3）读卡无语音①喇叭坏或线路虚焊（更换喇叭或重新焊接）②语音芯片死机（断电复位或更换语音芯片）③读卡主板坏（更换主板）④语音电信器调没调好（调整电位器）4）对讲系统坏①对讲分机无声音（更换喇叭或检查线路）②主机不能对讲（主机喇叭坏或按钮接触不好）③主机噪音大（干扰造成对讲线屏蔽线接地）6、读卡机其它故障1）读卡机经常自动关机①供电220V是否正常（正常供电220V左右）②读卡主板7805或7812坏（更换7805或7812或更换主板）③单片机接触不好（重新插好芯片）④干扰导致（地线可靠接地或作相应防干扰措施）2）读卡主板自动发出无闸信号（主板内部电路虚接更换主板）3）ID卡不能入出场①通讯不通（排除通讯故障）②软件故障（重启电脑）③ID卡电池电量不足（更换电池）4）读卡主板鸣叫①模块坏（更换读写模块）②单片机坏或没有插好（换单片机或重插好单片机）停车场软件故障1）软件一时出入管理便死机①重新启动电脑②视频卡和别的卡冲突，换插槽③更改中断号④检查电脑主板是否为inter芯片，可换电脑主板或加显示进行测试。
机电产品常见故障及排除方法一、道闸1、道闸不能启动1）检查道闸是否给予提供市电（给予提供市电）2）检查道闸控制盒保险丝是否完好（更换保险丝）3）检查接线是否准确无误、接线柱接线是否接触良好、控制盒插件是否插正；4）检查同步皮带是否完好（更换同步皮带）5）电动机故障（更换电机）6）控制盒故障（更换控制盒）7）驱动电容故障（更换电容）2、道闸能升不能降1）检查手动按钮是否完好（更换手动按钮）2）检查道闸升到位后光电开关是否输出降到位信号（更换光电开关）3）检查手动按钮线是否断路（排除断路现象）4）电动机降启动电源线断路（排除断路现象）5）如带红外保护装置，检查红外保护接收器是否有保护信号输出（调整红外保护器或更换红外保护器）6）如带地感保护，检查是否死机（断电复位）7）控制盒故障（更换控制盒）3、道闸能降不能升1）检查手动按钮是否完好（更换手动按钮）2）检查道闸降到位后，光电开关是否输出升到位信号（更换光电开关）3）检查手动按钮线是否断路（排除断路现象）4）控制盒故障（更换控制盒）5）电动机升启动电源线断路（排除断路现象）4、道闸升降过程中闸杆晃动较大1）检查减速机底座是否松动（校正减速机）2）检查传动齿轮是否完好（更换传动齿轮）3）检查主轴轴承是否损坏（更换轴承）4）检查平衡弹簧是否损坏（更换弹簧）5）检查连杆是否反向启动（调整电机线及控制线）5、道闸上到位不停1）光电开关损坏（更换光电开关）2）光电开关上到位拔杆断（更换光电开关拔杆）3）光电开关接插件接触不良（重做接插件）4）光电开关与控制盒之间上到位连接线断路（排除断路现象）5）控制盒故障（更换控制盒）6、道闸下到位后不停1）光电开关损坏（更换光电开关）2）光电开关上到位拔杆断（更换光电开关拔杆）3）光电开关接插件接触不良（重做接插件）4）光电开关与控制盒之间上到位连接线断路（排除断路现象）5）控制盒故障（更换控制盒）7、道闸送电后升降不停1）控制盒故障（更换控制盒）8、道闸使用过程中，机箱主体晃动1）打开道闸机箱门，拧紧道闸地脚螺栓即可。
电力机车车载自动过分相系统地面感应器说明书广州铁路（集团）公司科学技术研究所2009 年6 月目录目录 (I)第一节工作原理 (1)1.1 工作原理 (1)1.2 地面感应器外形 (2)第二节地感器的安装 (3)2.1 作业流程 (3)2.2 地感器位置标示流程 (4)2.3 注意事项 (4)第三节信号轨枕的维护 (5)3.1 巡道检查 (5)3.2 避免地面感应器对精密器材的磁化 (5)3.3 避免随便移动或者抽除装有地面感应器的信号轨枕 (6)第四节技术参数及检测 (6)第一节工作原理1.1工作原理本系统是基于免维护地面定位技术的车载自动过分相控制系统，电力机车通 过感应地面定位信号（以下简称“地感器”）确定机车在分相区的相对位置。
r^tii ^'ji-75 m 一4# （恢复）165 -180m图1地感器的埋设方式地感器采用斜对称埋设，以保证自动过分相的安全和可靠， 每个分相区需要 埋设4个地感器，其位置关系如图1所示。
电力机车运行至1#处，车载自动过 分相控制装置接收到1#地感器的定位信号，控制装置执行预告动作控制（预告 模式），同时司机室蜂鸣器响3s,提醒司机过分相区；机车运行至 2#处，自动 过分相控制装置接收到2#地感器的定位信号，控制装置执行强迫动作控制（强 迫断模式）。
机车通过中性区后运行至 3#处，自动过分相控制装置接收到 3# 地感器的定位信号，执行恢复通过分相区的状态控制，同时司机室蜂鸣器响 3s, 提醒司机已通过分相区。
在正常接收 3#地感器的定位信号时4#地感器的定位 号不起作用。
£1）一 d LT LJ ■ LJ J U LJ ・— -ULTtrU 1# 1预U U U U U U U U U LI U L LI U LJ U L LJ U J LJ1J U LJ JU U U U U U ■ U U U U U U U U L LJ U LTU U UlJ 1J U LJ J U U U □ U U U U1.2地面感应器外形地面感应器是嵌入到轨枕里的永久磁铁，具有耐高低温、耐腐蚀、不易损坏等特点，适合安装在室外。
