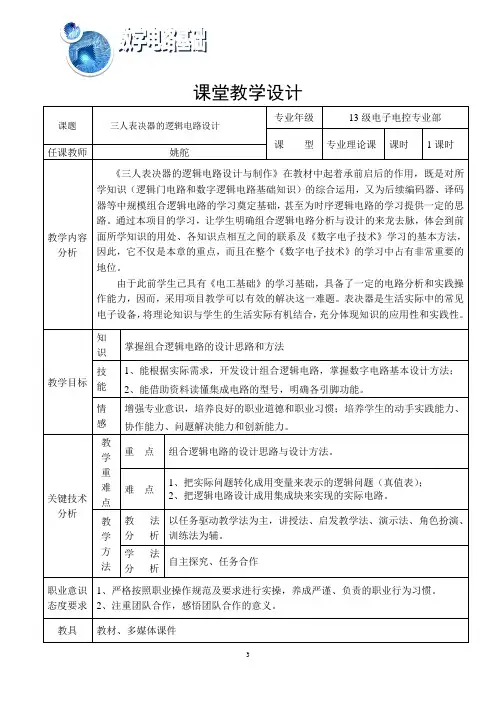

课堂教学设计
教学过程
《三人表决器的逻辑电路设计》
一、设计要求:
为中国达人秀设计表决器,三个裁判参与表决,两人或两人以上同意,则表示选手晋级。
二、列出真值表:
设裁判同意晋级为“1”,不同意为“0”;选手晋级为“1”,淘汰为“0”。
三、根据真值表,写出逻辑函数表达式:
与或式:
与非-与非式:
四、根据函数表达式,画出逻辑电路图:
与或式:与非-与非式:
五、根据芯片,画接线图:
+5V
A
B
C
六、拓展练习:在课堂学习的基础上,在题目中加上“必须包括A在内”这个条件,即:三人中需两人或两人以上同意,并且A必须同意,才算通过。
三人表决器的组合逻辑电路设计
三人表决器的设计需要考虑到三个输入信号的组合逻辑,以确
定最终的输出。
通常情况下,三人表决器的输出是根据三个输入信
号中的大多数来确定的。
例如,如果有两个输入信号为“1”,一个
输入信号为“0”,那么输出信号将为“1”。
这种设计可以确保在
三个输入信号中获得多数投票的决策。
为了实现这种组合逻辑,我们可以使用逻辑门来设计三人表决器。
最常用的逻辑门是“与门”和“或门”。
与门用于实现多个输
入信号全部为“1”时输出为“1”的逻辑功能,而或门用于实现多
个输入信号中有一个为“1”时输出为“1”的逻辑功能。
在三人表决器的设计中,我们可以使用三个与门和一个或门来
实现。
首先,将三个输入信号分别连接到三个不同的与门的输入端,然后将这三个与门的输出连接到一个或门的输入端。
最终的输出信
号将由或门产生,根据多数投票的原则确定。
除了基本的与门和或门之外,还可以使用其他逻辑门来实现三
人表决器,例如“与非门”或“或非门”。
这取决于具体的设计需
求和电路的复杂程度。
总的来说,三人表决器的组合逻辑电路设计是一个有趣且实用的电子设计问题。
通过合理地选择逻辑门和连接方式,我们可以设计出一个可靠的三人表决器,用于各种应用场景中的投票和决策。
这种设计不仅可以帮助我们理解逻辑电路的基本原理,还可以在实际应用中发挥重要作用。
