高、低压电力电缆安装要求实用版

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

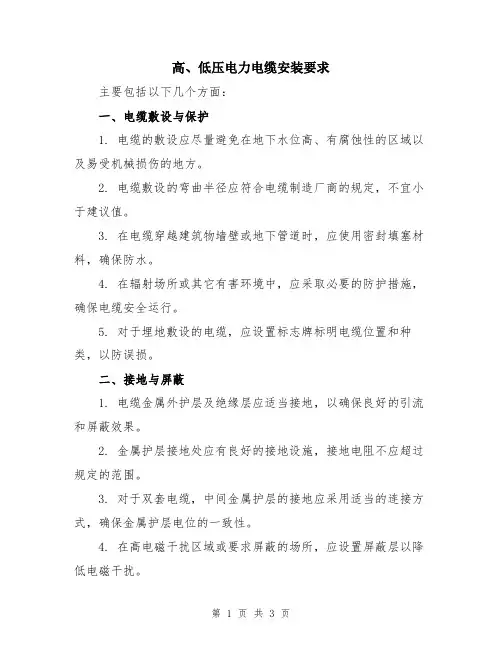

高、低压电力电缆安装要求主要包括以下几个方面：一、电缆敷设与保护1. 电缆的敷设应尽量避免在地下水位高、有腐蚀性的区域以及易受机械损伤的地方。

2. 电缆敷设的弯曲半径应符合电缆制造厂商的规定，不宜小于建议值。

3. 在电缆穿越建筑物墙壁或地下管道时，应使用密封填塞材料，确保防水。

4. 在辐射场所或其它有害环境中，应采取必要的防护措施，确保电缆安全运行。

5. 对于埋地敷设的电缆，应设置标志牌标明电缆位置和种类，以防误损。

二、接地与屏蔽1. 电缆金属外护层及绝缘层应适当接地，以确保良好的引流和屏蔽效果。

2. 金属护层接地处应有良好的接地设施，接地电阻不应超过规定的范围。

3. 对于双套电缆，中间金属护层的接地应采用适当的连接方式，确保金属护层电位的一致性。

4. 在高电磁干扰区域或要求屏蔽的场所，应设置屏蔽层以降低电磁干扰。

三、安装方式1. 电缆敷设应具有足够的保护性能，防止机械损伤或外界因素对电缆的影响。

2. 对于明装电缆，应固定在电缆支架上，保持合适的张力和垂直度。

3. 对于暗装电缆，应采取合适的敷设方式，确保不受外力拉扯或挤压。

4. 多根电缆敷设时，应保持适当的间距，避免相互干扰或过热。

5. 在电缆的弯曲处应采用适当的弯曲半径，避免电缆的绝缘层破裂。

四、连接与绝缘1. 电缆连接应符合电缆制造厂商的规定，确保牢固可靠。

2. 电缆绝缘层的绝缘电阻应符合国家标准，确保绝缘性能良好。

3. 对于电缆的绝缘测试，应按照规定的方法进行，确保电缆质量合格。

五、防火与防护1. 在易燃或有爆炸危险的场所，应采取相应的防火措施，确保电缆安全。

2. 对于经过易燃物质区域的电缆敷设，应采取防火套管或设备进行保护。

3. 在需要防护的场所，如交通隧道等，应采取合适的防护措施，确保电缆的安全性。

综上所述，高、低压电力电缆的安装要求包括电缆敷设与保护、接地与屏蔽、安装方式、连接与绝缘、防火与防护等方面。

遵守这些要求可以确保电缆安全、可靠地运行，提高电缆系统的使用寿命和安全性。

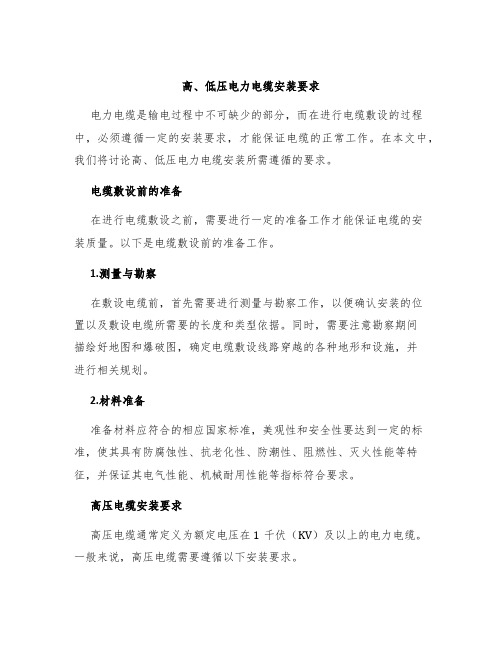

高、低压电力电缆安装要求电力电缆是输电过程中不可缺少的部分，而在进行电缆敷设的过程中，必须遵循一定的安装要求，才能保证电缆的正常工作。

在本文中，我们将讨论高、低压电力电缆安装所需遵循的要求。

电缆敷设前的准备在进行电缆敷设之前，需要进行一定的准备工作才能保证电缆的安装质量。

以下是电缆敷设前的准备工作。

1.测量与勘察在敷设电缆前，首先需要进行测量与勘察工作，以便确认安装的位置以及敷设电缆所需要的长度和类型依据。

同时，需要注意勘察期间描绘好地图和爆破图，确定电缆敷设线路穿越的各种地形和设施，并进行相关规划。

2.材料准备准备材料应符合的相应国家标准，美观性和安全性要达到一定的标准，使其具有防腐蚀性、抗老化性、防潮性、阻燃性、灭火性能等特征，并保证其电气性能、机械耐用性能等指标符合要求。

高压电缆安装要求高压电缆通常定义为额定电压在1千伏（KV）及以上的电力电缆。

一般来说，高压电缆需要遵循以下安装要求。

高压电缆的埋深应符合规定标准，一般为1.6米左右。

在容易受海水侵蚀的地方，埋深应按更高标准要求进行设置。

2.保护高压电缆安装时需要进行保护，保护应按照规范要求的方式进行施工。

即在电缆两侧进行保护，并使用高压电缆套管来覆盖电缆的任何开口部分，以保证其性能和安全。

3.定位安装高压电缆时，需采用符合规范要求的位置和高度，以保证电缆敷设的稳定性和安全性。

4.固定高压电缆的固定应选用符合规格要求的固定件，并应采用符合规范要求的方式进行固定。

5.接头在高压电缆接头的安装过程中，应根据规格要求，按标准进行接头。

并应使用符合规范的绝缘材料配套。

低压电缆安装要求低压电缆通常定义为额定电压小于1千伏（KV）的电力电缆。

一般来说，低压电缆需要遵循以下安装要求。

低压电缆的排布应按照规范要求的方式进行，应采用合适的走线桥架和其他管道进行悬挂，以保证敷设的美观方便和容易维护。

2.联接低压电缆在联接时，必须进行首尾相接，万一有中断，必须按照规范要求的方法综述，确保电缆联接点的正常工作。

5 电缆敷设5.1 一般规定5.1.1电缆的路径选择，应符合下列规定：1应避免电缆遭受机械性外力、过热、腐蚀等危害。

2 满足安全要求条件下，应保证电缆路径最短。

3 应便于敷设、维护。

4 宜避开将要挖掘施工的地方。

5 充油电缆线路通过起伏地形时，应保证供油装置合理配置。

5.1.2 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，均应满足电缆允许弯曲半径要求。

电缆的允许弯曲半径，应符合电缆绝缘及其构造特性要求。

对自容式铅包充油电缆，其允许弯曲半径可按电缆外径的20倍计算。

5.1.3同一通道内电缆数量较多时，若在同一侧的多层支架上敷设，应符合下列规定：1 应按电压等级由高至低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆“由上而下”的顺序排列。

当水平通道中含有35kV以上高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由下而上”的顺序排列。

在同一工程中或电缆通道延伸于不同工程的情况，均应按相同的上下排列顺序配置。

2 支架层数受通道空间限制时，35kV及以下的相邻电压级电力电缆，可排列于同一层支架上，1kV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。

3 同一重要回路的工作与备用电缆实行耐火分隔时，应配置在不同层的支架上。

5.1.4同一层支架上电缆排列的配置，宜符合下列规定：1 控制和信号电缆可紧靠或多层叠置。

2 除交流系统用单芯电力电缆的同一回路可采取品字形（三叶形）配置外，对重要的同一回路多根电力电缆，不宜叠置。

3 除交流系统用单芯电缆情况外，电力电缆相互间宜有1倍电缆外径的空隙。

5.1.5交流系统用单芯电力电缆的相序配置及其相间距离，应同时满足电缆金属护层的正常感应电压不超过允许值，并宜保证按持续工作电流选择电缆截面小的原则确定。

未呈品字形配置的单芯电力电缆，有两回线及以上配置在同一通路时，应计入相互影响。

5.1.6交流系统用单芯电力电缆与公用通讯线路相距较近时，宜维持技术经济上有利的电缆路径，必要时可采取下列抑制感应电势的措施：1 使电缆支架形成电气通路，且计入其他并行电缆抑制因素的影响。

高压电缆安装安全技术规程范本1、引言高压电缆是输送电力的重要设备，其安装质量关系到电力系统的安全可靠运行。

为了保障高压电缆安装的安全性，制定本安全技术规程，以规范高压电缆的安装过程，确保施工人员的人身安全和设备运行的稳定性。

2、高压电缆安装前的准备工作在进行高压电缆安装之前，必须做好以下准备工作：2.1 确认电缆路线及布设方案，保证布设路径通畅。

2.2 检查土建结构的支持能力是否满足要求，确认安装位置及方法。

2.3 确保相关安全防护设施完善，比如警示标识、防护网等。

3、高压电缆的铺设3.1 高压电缆的铺设应遵循规定的安装原则，尽量减少弯曲次数。

3.2 在电缆的弯头处应采取适当措施，避免过度弯曲导致电缆敷设不良。

3.3 电缆的接地应符合相关标准，确保接地可靠。

4、高压电缆的连接4.1 在连接高压电缆的过程中，必须严格按照规定的连接方法进行操作，确保连接牢固可靠。

4.2 连接部位应进行绝缘处理，避免因接触而引起漏电及其他安全隐患。

5、高压电缆的封闭及保护5.1 完成高压电缆连接后，应尽快进行封闭及保护，防止外部环境的影响。

5.2 高压电缆的保护措施应根据相关规定执行，确保电缆的安全。

6、高压电缆的试验6.1 在完成高压电缆的安装之后，应进行必要的试验，确保电缆的质量合格。

6.2 试验过程中必须按照相关标准操作，严格检查电缆的质量。

7、高压电缆的验收及保养7.1 高压电缆安装完毕后，需经过验收，验收合格后方可投入使用。

7.2 定期对高压电缆进行保养及检查，确保其安全可靠运行。

8、结语高压电缆的安装安全技术规程旨在规范高压电缆的安装过程，保障电力系统的安全稳定运行。

希望相关施工人员能够严格遵守规程，加强安全意识，共同维护电力系统的安全。

2023年高、低压电力电缆安装要求2023年的高、低压电力电缆安装要求主要包括以下几个方面：安装设计、材料和设备的要求、安装过程的工序和注意事项，以及验收标准等。

一、安装设计要求1. 根据工程需求确定电缆型号、规格和走向，并编制详细的施工图纸和施工方案。

2. 合理分布电缆沟道，确保符合电缆的散热和维护要求，防止电缆过载和过热。

3. 不同种类和用途的电缆应分开敷设，避免干、湿、油、腐蚀等环境对电缆的影响。

4. 在施工过程中应注意与其他设施的保持适当的距离，确保电缆的安全可靠性。

二、材料和设备要求1. 选用符合国家标准的合格电缆和配套的附件，确保其质量和可靠性。

2. 选择适合工程环境的电缆敷设材料，如支架、槽道等。

3. 使用符合要求的专用工具和设备进行电缆敷设和连接。

三、安装工序和注意事项1. 电缆敷设前，要对电缆及附件进行外观检查和电性能测试，并记录结果。

2. 敷设电缆前应进行沟槽清理、排水等工作，电缆跨越、穿越地下水源地区时应采取防渗漏措施。

3. 电缆敷设过程中应注意保护电缆的绝缘层，避免机械损伤或混凝土渗透。

4. 彩绘电缆应根据设计要求正确敷设，颜色、编号等信息应清晰可辨。

5. 电缆接头的安装应按照制造商的要求和相关规范进行，确保接头连接的牢固和电气性能。

6. 电缆敷设完毕后，应进行电阻测试和绝缘电阻测试，并记录结果。

四、验收标准1. 在工程验收前，应进行电缆的全面检查和测试，确保电缆的完整性和安全性能。

2. 检查电缆的敷设和连接是否符合设计要求，包括长度、直径、弯曲半径等。

3. 进行电缆的电性能测试，包括电压耐受能力、绝缘电阻、接触电阻等。

4. 比对电缆的编号和终端标识，确保与设计一致并记录。

总结：2023年的高、低压电力电缆安装要求将进一步强化对电缆敷设的设计、材料和设备的要求，以及安装过程的工序和注意事项，以确保电缆的质量和安全性能。

同时，验收标准的严格执行将有助于提高电缆安装质量，以满足不断发展的电力需求。

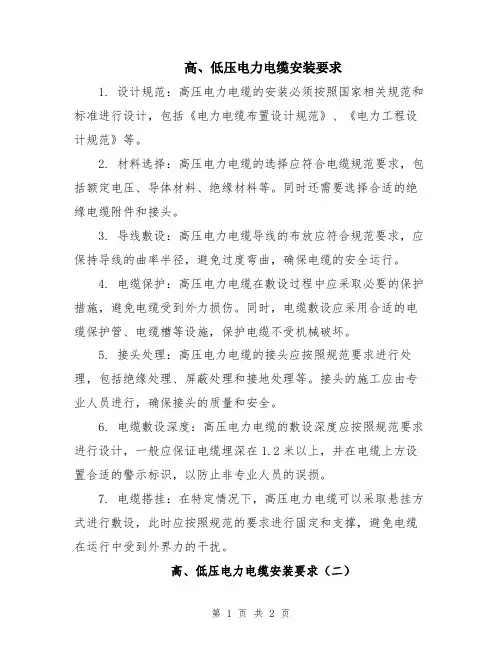

高、低压电力电缆安装要求1. 设计规范：高压电力电缆的安装必须按照国家相关规范和标准进行设计，包括《电力电缆布置设计规范》、《电力工程设计规范》等。

2. 材料选择：高压电力电缆的选择应符合电缆规范要求，包括额定电压、导体材料、绝缘材料等。

同时还需要选择合适的绝缘电缆附件和接头。

3. 导线敷设：高压电力电缆导线的布放应符合规范要求，应保持导线的曲率半径，避免过度弯曲，确保电缆的安全运行。

4. 电缆保护：高压电力电缆在敷设过程中应采取必要的保护措施，避免电缆受到外力损伤。

同时，电缆敷设应采用合适的电缆保护管、电缆槽等设施，保护电缆不受机械破坏。

5. 接头处理：高压电力电缆的接头应按照规范要求进行处理，包括绝缘处理、屏蔽处理和接地处理等。

接头的施工应由专业人员进行，确保接头的质量和安全。

6. 电缆敷设深度：高压电力电缆的敷设深度应按照规范要求进行设计，一般应保证电缆埋深在1.2米以上，并在电缆上方设置合适的警示标识，以防止非专业人员的误损。

7. 电缆搭挂：在特定情况下，高压电力电缆可以采取悬挂方式进行敷设，此时应按照规范的要求进行固定和支撑，避免电缆在运行中受到外界力的干扰。

高、低压电力电缆安装要求（二）1. 设计规范：低压电力电缆的安装也要按照国家相关规范和标准进行设计，如《电力电缆布置设计规范》、《低压电力配电工程施工及验收规范》等。

2. 导线敷设：低压电力电缆的导线应保持适当的曲率半径，避免过度弯曲，同时要与其他线路、设备保持一定的安全距离。

3. 电缆保护：低压电力电缆在敷设过程中应采取适当的保护措施，如电缆桥架、电缆槽等，保护电缆不受机械破坏。

4. 接头处理：低压电力电缆的接头施工应由专业人员进行，接头的绝缘处理和屏蔽处理要符合规范要求。

5. 接地处理：低压电力电缆的接地处理应符合规范要求，确保电缆系统的接地电阻满足规定范围。

6. 电缆敷设深度：低压电力电缆的敷设深度一般应保证在0.7米以上，埋深在1.2米以上的地下应设置保护层。

低压动力线路敷设及安全要求一、低压架空线路1.低压架空线路在架设前应实地查看,根据符合分布及道路情况,选用合理路径,避免迂回供电、妨碍交通等既不经济又不安全的弊端,还要方便与日常运行、维和检修。

2.确定路径时,应使电杆中心距离路面边缘0.5m,并使路线边线在最大风偏时与永久建筑物保持水平安全距离:裸导线不小于1m;绝缘导体不小于0.2m。

与行道树水平距离:裸导线不小于1m;绝缘导线0.5m。

挡距一般不大于50m。

3.选择电杆高度是,应使最下层导线在最大尺度时,居民区对地距离大于6m;尽量不跨越建筑物,如无法避免时,应保证最下层导线在最大驰度是裸导线垂直距离应大于2.5,m;绝缘导线应大于2m。

导线在最大驰度时与行道树的垂直距离:裸导线大于1.0m;绝缘导线大于0.2m。

4.电杆的选用:直线杆一般选用锥度1/75的钢筋电杆,因为它具有很好的稳定性。

耐张杆,当有装设拉线位置时,可采用把小水泥杆,如果没有装设拉线位置,可采用焊接钢管杆。

5.电杆埋深,应进行倾覆稳定验算。

6.导线在杆上采用水平排列,横担采用热镀锌等边角钢,最小规格50×5。

低压导线的线间距离,当档距不大于50m时裸导线位0.4m;绝缘导线为0.3m。

杆上杆状或检修的位置0.5~0.6m。

所以假设裸导线的三相四线制低压线路横担的长度一般是1.4~1.5m。

转角杆的横担,应根据受力情况而定。

一般情况下,15°以下转角杆,可采用单横担;15°~45°转角杆,宜采用双横担;45°以上转角杆,宜采用十字横担。

7.低压配电线路的绝缘子:直线杆用瓷制针式绝缘子活瓷横担,耐转杆用蝴蝶绝缘子或者一片悬式绝缘子。

8.拉线应采用镀锌钢绞线,根据受力计算截面,安全系数不应小于2,最小规格为35mm2。

拉线鱼电杆的夹角宜采用45°,受地形限制也不应小于30°。

跨越道路的拉线对路面中心的距离垂直不应小于6m,拉线柱的倾角采用10°~20°。

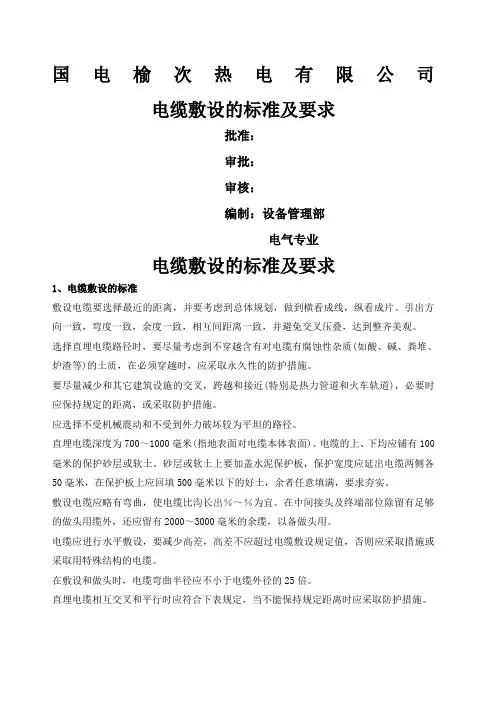

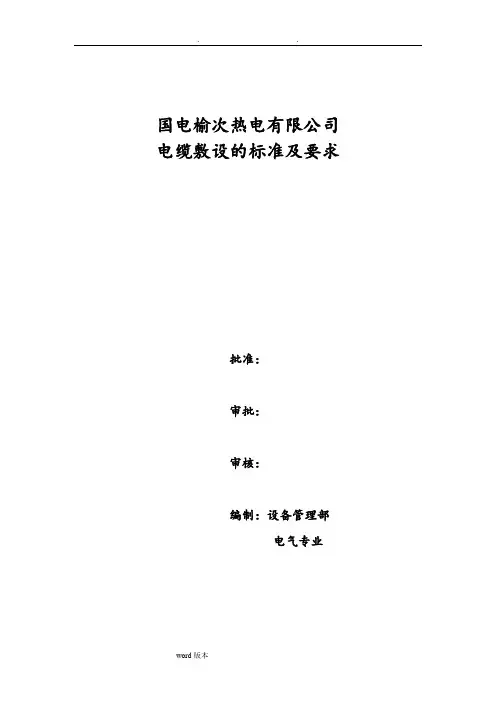

国电榆次热电有限公司电缆敷设的标准及要求批准：审批：审核：编制：设备管理部电气专业电缆敷设的标准及要求1、电缆敷设的标准1.1敷设电缆要选择最近的距离，并要考虑到总体规划，做到横看成线，纵看成片。

引出方向一致，弯度一致，余度一致，相互间距离一致，并避免交叉压叠，达到整齐美观。

1.2选择直埋电缆路径时，要尽量考虑到不穿越含有对电缆有腐蚀性杂质(如酸、碱、粪堆、炉渣等)的土质，在必须穿越时，应采取永久性的防护措施。

1.3要尽量减少和其它建筑设施的交叉，跨越和接近(特别是热力管道和火车轨道)，必要时应保持规定的距离，或采取防护措施。

1.4应选择不受机械震动和不受到外力破坏较为平坦的路径。

1.5直埋电缆深度为700～1000毫米(指地表面对电缆本体表面)。

电缆的上、下均应铺有100毫米的保护砂层或软土。

砂层或软土上要加盖水泥保护板，保护宽度应延出电缆两侧各50毫米，在保护板上应回填500毫米以下的好土，余者任意填满，要求夯实。

1.6敷设电缆应略有弯曲，使电缆比沟长出0.5％～1.0％为宜。

在中间接头及终端部位除留有足够的做头用缆外，还应留有2000～3000毫米的余缆，以备做头用。

1.7电缆应进行水平敷设，要减少高差，高差不应超过电缆敷设规定值，否则应采取措施或采取用特殊结构的电缆。

1.8在敷设和做头时，电缆弯曲半径应不小于电缆外径的25倍。

1.9直埋电缆相互交叉和平行时应符合下表规定，当不能保持规定距离时应采取防护措施。

1.10穿过墙壁的电缆和穿越公路、铁路和街道的电缆，应敷于坚固的保护管或隧道内，其管长要伸出排水沟500毫米，在街道要伸出车行道，管的内径不得小于100毫米，管口应是喇叭型。

并要严加密封。

1.11电缆沿沟架，建筑物垂直地面敷设时，地面上的2000毫米和地面100毫米的一段应加装保护管或保护角铁，且固定要牢固，电缆水平敷设时，应每隔700毫米，垂直敷设时每隔1500毫米的距离要加以固定。
