大体积混凝土热工计算表格

Th= m c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第6d左右内部温度最高，则验算第6d砼温差2、混凝土养护计算混凝土表层（表面下50-100mm 处）温度，底板混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。

地下室外墙1200 厚混凝土表面，双面也采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。

计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算1、绝热温升计算计算结果如下表：①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：23.9（℃）（Tmax-25）T q ——施工期大气平均温度：25（℃）T 2-T q —--1.1（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=-0.32cm故可采用一层阻燃草帘并在其上下各铺一层塑料薄膜进行养护。

②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]=48.83③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=0.0318④混凝土计算厚度：H=h+2hˊ= 1.66m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。

Th= W c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3 混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第9d左右内部温度最高，则验算第9d砼温差3、混凝土养护计算1、绝热温升计算计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算计算结果如下表：混凝土表层（表面下50-100mm 处）温度，混凝土表面采用保温材料（稻草）蓄热保温养护，并在稻草上下各铺一层不透风的塑料薄膜。

①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：29.9（℃）（Tmax-25）T q ——施工期大气平均温度：12（℃）T 2-T q —-17.9（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=4.75cm故可采用两层土工布并在其上下各铺一层塑料薄膜进行养护。

②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]= 1.01③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=1.542④混凝土计算厚度：H=h+2hˊ=7.08m ⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。

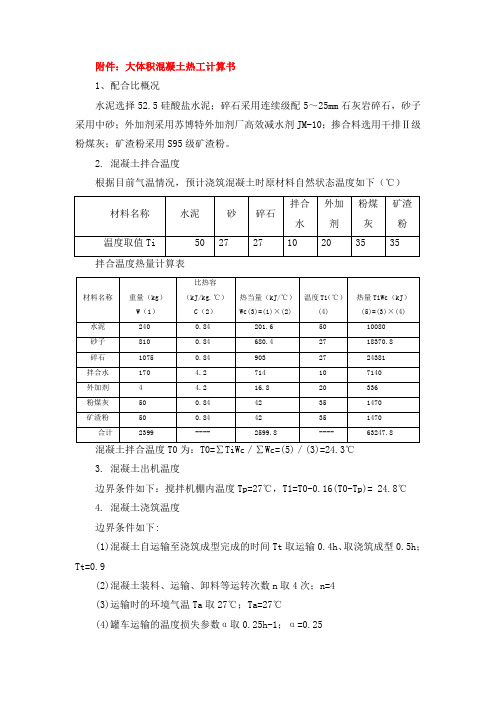

附件：大体积混凝土热工计算书1、配合比概况水泥选择52.5硅酸盐水泥；碎石采用连续级配5～25mm石灰岩碎石，砂子采用中砂；外加剂采用苏博特外加剂厂高效减水剂JM-10；掺合料选用干排Ⅱ级粉煤灰；矿渣粉采用S95级矿渣粉。

2. 混凝土拌合温度根据目前气温情况，预计浇筑混凝土时原材料自然状态温度如下（℃）3. 混凝土出机温度边界条件如下：搅拌机棚内温度Tp=27℃，T1=T0-0.16(T0-Tp)= 24.8℃4. 混凝土浇筑温度边界条件如下:(1)混凝土自运输至浇筑成型完成的时间Tt取运输0.4h、取浇筑成型0.5h；Tt=0.9(2)混凝土装料、运输、卸料等运转次数n取4次；n=4(3)运输时的环境气温Ta取27℃；Ta=27℃(4)罐车运输的温度损失参数α取0.25h-1；α=0.25浇筑温度Tj为：Tj=T1-（αtt+0.032n）(T1- Ta)Tj=24.8-(0.25×0.9+0.032×4)×(24.8-27)Tj=25.55. 混凝土绝热温升边界条件如下：（1）混凝土比热容C取0.97kJ/kg·℃；C=0.97（2）52.5级纯硅水泥7天水化热取Q=310kJ/kg；Q=310（3）每m3混凝土水泥用量W取240kg/m3；W=240（4）混凝土容重ρ取2400kg/ m3；ρ=2400（5）每m3混凝土掺合料用量（F+SG）取100/m3混凝土最大绝热温升Th为：Th=(W.Q)/(c.ρ)+F/50=34.06. 承台混凝土中心温度不同浇筑龄期承台内部温度计算表边界条件如下：(1) 板厚高度h取2.5m(2) 混凝土导热系数λ取2.33W/m·℃(3) 设定养护保温层为草垫，其厚度δ取0.015m，导热系数λi取0.14W/m·℃(4) 空气层传热系数βq取23 W/m2·℃(5) 计算折减系数K取0.666(6)外界最低气温(℃)Tq=20混凝土传热系数β：β=1/(δ/λi+1/βq)( W/m2·℃) 承台混凝土虚厚度h’=K·λ/β承台混凝土计算厚度H=h+2 h’ΔT=（Tj+ξ·Th）-Tq= 27.6℃承台混凝土第三天龄期表面最低温度：T(3)= Tq +(4/H2)h'(H-h') △TT(3)=28.0℃8. 混凝土中心最高温度与表面最低温度之差（Tj+ξ·Th ）- T（3）=19.6℃<25℃。

Th= m c Q/C ρ（1-е-mt）式中：Th—混凝土的绝热温升（℃）；m c ——每m 3 混凝土的水泥用量，取3；Q——每千克水泥28d 水化热，取C——混凝土比热，取0.97[KJ/（Kg·K）]；ρ——混凝土密度，取2400（Kg/m3）；е——为常数，取2.718；t——混凝土的龄期（d）；m——系数、随浇筑温度改变，取2、混凝土内部中心温度计算T 1（t）=T j +Thξ（t）式中：T 1（t）——t 龄期混凝土中心计算温度，是混凝土温度最高值T j ——混凝土浇筑温度，取由上表可知，砼第9d左右内部温度最高，则验算第9d砼温差2、混凝土养护计算1、绝热温升计算计算结果如下表ξ（t）——t 龄期降温系数，取值如下表大体积混凝土热工计算计算结果如下表：混凝土表层（表面下50-100mm 处）温度，底板混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。

地下室外墙1200 厚混凝土表面，双面也采用保温材料（阻燃草帘）蓄热保温养护，并在草袋上下各铺一层不透风的塑料薄膜。

①保温材料厚度δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T 2）式中：δ——保温材料厚度（m）；λi ——各保温材料导热系数[W/（m·K）] ，取λ——混凝土的导热系数，取2.33[W/（m·K）]T 2——混凝土表面温度：39.6（℃）（Tmax-25）T q ——施工期大气平均温度：30（℃）T 2-T q —-9.6（℃）T max -T 2—21.0（℃）K b ——传热系数修正值，取δ= 0.5h·λi (T 2-T q )K b /λ·（T max -T2）*100=4.46cm故可采用两层阻燃草帘并在其上下各铺一层塑料薄膜进行养护。

②混凝土保温层的传热系数计算β=1/[Σδi /λi +1/βq ]δi ——各保温材料厚度λi ——各保温材料导热系数[W/（m·K）]βq ——空气层的传热系数，取23[W/（m 2·K）]代入数值得：β=1/[Σδi /λi +1/βq ]= 2.76③混凝土虚厚度计算：hˊ=k·λ/βk——折减系数，取2/3；λ——混凝土的传热系数，取2.33[W/（m·K）]hˊ=k·λ/β=0.5628④混凝土计算厚度：H=h+2hˊ= 3.63m⑤混凝土表面温度T 2（t）= T q +4·hˊ（H- h）[T 1（t）- T q ]/H 2式中：T 2（t）——混凝土表面温度（℃）T q —施工期大气平均温度（℃）hˊ——混凝土虚厚度（m）H——混凝土计算厚度（m）式中： hˊ——混凝土虚厚度（m）式中：β——混凝土保温层的传热系数[W/（m 2·K）]T 1（t）——t 龄期混凝土中心计算温度（℃）不同龄期混凝土的中心计算温度（T 1（t））和表面温度（T 2（t））如下表。

第五节大体积混凝土热工计算基础筏板混凝土配合比强度等级水水泥掺和料细骨料粗骨料外加剂1 外加剂2水胶比砂率C30P6175334647511038 5.97320.44 42.0% 注：掺入XD-F纤维0.9kg/m31、浇筑温度根据商品混凝土站的原材料情况和大气温度,推定混凝土运到工地后浇筑温度为Tｊ＝22.0℃2、求混凝土的绝热温升Tｈ＝W*Q/(Ｃ*ρ) ＝334*314/(0.97*2400) ＝43.7℃其中W――混凝土中水泥用量Q――水泥水化热，P.O42.5水泥，为314KJ／㎏ρ――混凝土容重，取2400㎏/ｍ３Ｃ――混凝土比热,取0.973、混凝土中心温度该筏板混凝土最厚为1.05ｍ，查资料知龄期约为3天时中心温度最高,查表得此时混凝土温度系数ξ=0.36，则混凝土内部中心温度Tｍａｘ＝Ｔｊ＋Ｔｈ×ξ＝22.0＋43.7×0.36＝37.7℃4、混凝土表面温度假设混凝土表面覆盖一层塑料薄膜、一层草袋共厚0.03ｍ，则β＝1/[(δｉ/λｉ)+(1/βｇ)] = 1/[(0.03/0.14)+(1/23)] ＝ 3.88Ｗ／ｍ２．Ｋ其中δｉ――保温材料的厚度（ｍ）λｉ――保温材料的导热系数（W/ｍ.K）β――保温层传热系数（Ｗ／ｍ２．Ｋ）βｇ――空气的传热系数（Ｗ／ｍ２．Ｋ）混凝土虚拟厚度ｈ＇＝Ｋ*λ/β=0.666*2.33/3.88＝0.40（ｍ）其中λ――混凝土的导热系数取2.33Ｗ／ｍ２．ＫＫ――计算折减系数，依资料取0.666计算厚度Ｈ＝ｈ＋2ｈ＇＝1.05＋2×0.40=1.85(ｍ)混凝土表面温度Ｔｂ（ｔ）＝Ｔｇ＋ｈ＇*（Ｈ－ｈ＇）*ΔＴ（ｔ）*4/H２Ｔｇ――龄期ｔ时的大气平均温度,设为21℃ΔＴ――龄期ｔ时混凝土中心温度与外界气温之差则龄期3天时Ｔｂ（3）＝21＋0.40×（1.85-0.40）×（37.7-21）*4/1.85＝32.3℃5、计算温差混凝土中心与表面温度差ΔＴ1＝Ｔｍａｘ－Ｔｂ（3）＝37.7-32.3=5.4℃＜25℃表面温度与大气温度差ΔＴ2＝Ｔｂ（3）－Ｔｇ＝32.3-21.0=11.3℃＜25℃5、结论综上计算可知，ΔＴ1、ΔＴ2都满足规范规定的25℃标准，说明采取以上技术保证措施对降低混凝土温差，避免出现有害裂缝是有保证的。

大体积混凝土热工计算1、主墩承台热工计算主墩承台的混凝土浇筑时正值夏季高温天气（7月〜8月），东莞市累年各月平均气温、平均最高气温见下表：C）本方案取7—8月份平均最髙气温为36。

6 平均气温281。

4.1.社的拌和温度栓搅拌后的出机温度，按照下式计算：7；》w・C =》7；・W・C式中：T c径的拌和温度（°C）;W ---各种材料的重量（kg）；C ——各种材料的比热（kJ/kg・K）；h —-各种材料的初始温度（工）注：12、上表温度栏中水泥、粉煤灰、减水剂均为太阳直晒温度，拌合水、砂、碎石为采用降温措施后的温度。

由此可得出采取降温措施的混凝土拌和温度：XTWC _ 68291.54=26.24 °CXWC 2602.914.2、栓的浇筑温度栓搅拌后的浇筑温度，按照下式计算：斤=耳+ （7；+ 仏 + A + …+ 舎）式中：Tj ---- 栓的浇筑温度（"C）；亿一- •论的拌和温度（°C）;T q——殓运输和浇筑时的室外气温，取281;A1〜An --- 温度损失系数栓装、卸和转运，每次A=0. 032；観运输时，A= o T , T为运输时间（min）；卷浇筑过程中A=0. 003 T , T为浇捣时间（min）。

栓出机拌和温度按照计算取值，为26.241；栓运输和浇筑时的室外气温按照平均温度取值28£;栓运输罐车运输时间为45min,•论泵车下料时间约12min,稔分层厚度为30cm, 每层栓（57.4m：，）从振捣至浇筑完毕预计约2小时。

整个承台（分三次浇筑）每次浇筑完毕预计最大用时12小时。

温度损失系数值：装料:A产0.032运输:Az=0. 0042X45=0. 189殓罐车卸料:A3=0. 032殓泵车下料:A L O. 0042X12=0. 05 浇捣：As=O. 003X2X60=0. 36 f 4 =°- 663 故：T j=7；.+（7；-7；）*（A1+A2 + A34-... + A n）=26.24+ （28.0-26. 24） X0. 663 = 27.41 °C如不计入浇捣影响A“则：X A'=0- 303此时:7}=7^+（7^-7；）^（A l+A2+A3+ - +A o）=26.24+ （28.0-26. 24） X0. 303= 26. 77 °C4.3、论的绝热温升7；rt=T h.（l-e-mf）式中：T（T）— -在T龄期时栓的绝热温升（9）；Th ------ 栓的最终绝热温升（°C ） , T h = -;Cpe ------- 自然常数，取值为2.718；m ——与水泥品种、浇捣时温度有关的经验系数，见下表，取289时的m值，内插求得沪0.397；T ------- 龄期（d）（kg/m）Q ------ 每kg水泥水化热量（J/kg）,取值335J/kg；（《查简明施工计算手册》第572页表10-39）C ------ 栓的比热，取值为0.96 （J/kg. K）（《查简明施工计算手册》第571页表10—38）P ------- 栓的容重，取为2400kg/m:J o采用本配合比时栓的最终绝热温升：350x335 =5Q g9.cCp 0.96 x 24003天时水化热温度最大，故计算龄期3天的绝热温升，则有：=7；•（l-e mf）=50. 89 X （1-0. 2043） =40. 49°C4.4、栓内部温度栓内部的中心温度，按照下式计算：几）max =7j +丁⑴式中：T（T）nax ---在T龄期时，栓内部中心的最高温度（工）；Tj ------ 栓的浇筑温度（"C）；T <t） --- 在t龄期时混凝土的绝热温升（oC）；4 ~不同浇筑块厚度，在不同龄期T时的温降系数（工）；主墩承台分三次浇筑，即浇筑厚度分别是：2.0m. 1.5 m, 1.5m,取2.0m的厚度进行计算，根据下表内插计算E⑶=0.57由此计算龄期3天的栓内部中心温度：7；r)max=7；+7；•鑰二27. 41+40. 49X0. 57=50. 4994.5、殓表面温度栓的表面温度，按照下式计算：4人厂人+庐^(HZ式中：T h<o 一-龄期T时，栓的表面温度(工)；T q—龄期T时，大气的平均温度(工)；AT(t)一-龄期T时，栓中心温度与外界气温之差LC);h' ------- 栓的虚厚度(m) , h* = k•—；PX 一-牡的导热系数，取值为2. 23 W/m* K；B -一殓模板及保温层的传热系数(W/m2. K), /7 = —L—L D 165—各种保温材料的厚度(m)；Xi —各种保温材料的导热系数(w/m・K): Bq ---空气层传热系数，取值为23 W/m2> K；k ---计算折减系数，取值为0.666；H -一栓的计算厚度，H = h + 2h，;h ---観的实际厚度(m) o混凝土采用表面灌注0.2m厚、四周0. 75m厚从承台栓冷凝管中流出的温水进行保温。
