铁路路基基床

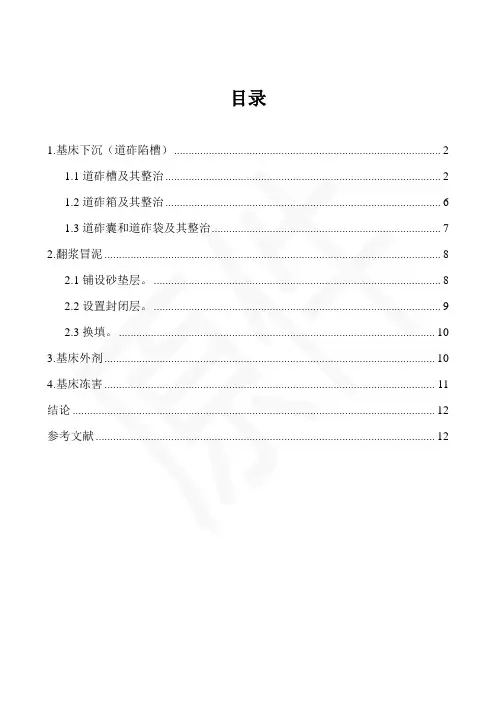

目录

1.基床下沉（道砟陷槽） ............................................................................................ 2

1.1道砟槽及其整治 ............................................................................................... 2

1.2道砟箱及其整治 ............................................................................................... 6

1.3道砟囊和道砟袋及其整治 ............................................................................... 7

2.翻浆冒泥 .................................................................................................................... 8

2.1铺设砂垫层。 ................................................................................................... 8

2.2设置封闭层。 ................................................................................................... 9

2.3换填。 ............................................................................................................. 10

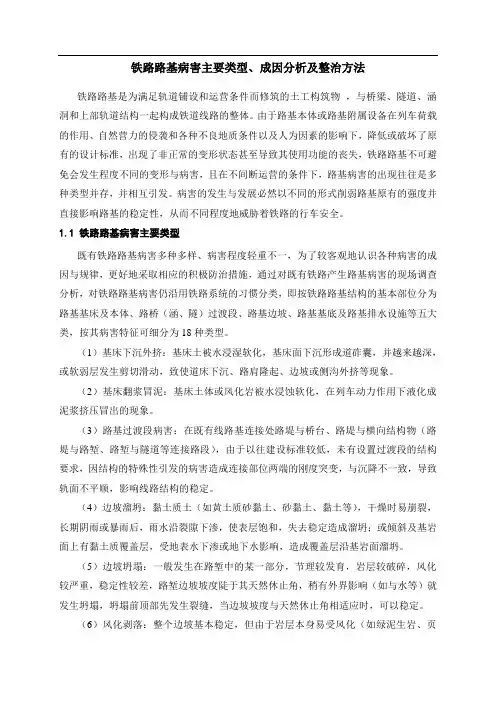

铁路路基病害主要类型、成因分析及整治方法

铁路路基是为满足轨道铺设和运营条件而修筑的土工构筑物 ，与桥梁、隧道、涵洞和上部轨道结构一起构成铁道线路的整体。由于路基本体或路基附属设备在列车荷载的作用、自然营力的侵袭和各种不良地质条件以及人为因素的影响下，降低或破坏了原有的设计标准，出现了非正常的变形状态甚至导致其使用功能的丧失，铁路路基不可避免会发生程度不同的变形与病害，且在不间断运营的条件下，路基病害的出现往往是多种类型并存，并相互引发。病害的发生与发展必然以不同的形式削弱路基原有的强度并直接影响路基的稳定性，从而不同程度地威胁着铁路的行车安全。

1.1 铁路路基病害主要类型

既有铁路路基病害多种多样、病害程度轻重不一，为了较客观地认识各种病害的成因与规律，更好地采取相应的积极防治措施，通过对既有铁路产生路基病害的现场调查分析，对铁路路基病害仍沿用铁路系统的习惯分类，即按铁路路基结构的基本部位分为路基基床及本体、路桥（涵、隧）过渡段、路基边坡、路基基底及路基排水设施等五大类，按其病害特征可细分为18种类型。

（1）基床下沉外挤：基床土被水浸湿软化，基床面下沉形成道砟囊，并越来越深，或软弱层发生剪切滑动，致使道床下沉、路肩隆起、边坡或侧沟外挤等现象。

（2）基床翻浆冒泥：基床土体或风化岩被水浸蚀软化，在列车动力作用下液化成泥浆挤压冒出的现象。

（3）路基过渡段病害：在既有线路基连接处路堤与桥台、路堤与横向结构物（路堤与路堑、路堑与隧道等连接路段），由于以往建设标准较低，未有设置过渡段的结构要求，因结构的特殊性引发的病害造成连接部位两端的刚度突变，与沉降不一致，导致轨面不平顺，影响线路结构的稳定。

（4）边坡溜坍：黏土质土（如黄土质砂黏土、砂黏土、黏土等），干燥时易崩裂，长期阴雨或暴雨后，雨水沿裂隙下渗，使表层饱和，失去稳定造成溜坍；或倾斜及基岩面上有黏土质覆盖层，受地表水下渗或地下水影响，造成覆盖层沿基岩面溜坍。

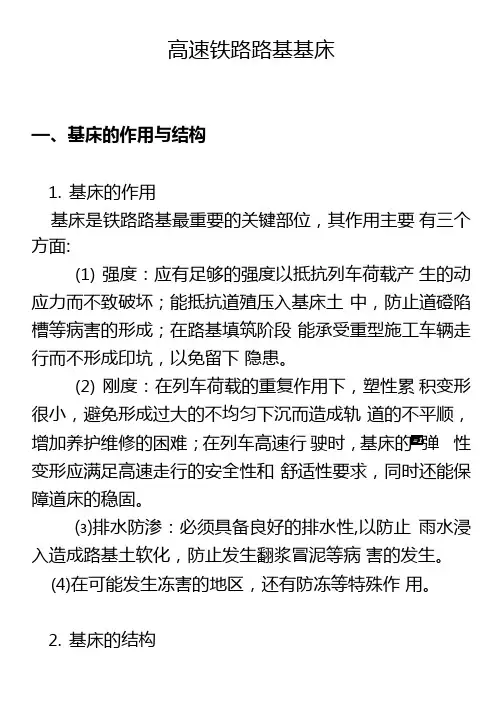

高速铁路路基基床

—、基床的作用与结构

1. 基床的作用

基床是铁路路基最重要的关键部位，其作用主要 有三个方面:

(1) 强度：应有足够的强度以抵抗列车荷载产 生的动应力而不致破坏；能抵抗道殖压入基床土 中，防止道磴陷槽等病害的形成；在路基填筑阶段 能承受重型施工车辆走行而不形成印坑，以免留下 隐患。

(2) 刚度：在列车荷载的重复作用下，塑性累 积变形很小，避免形成过大的不均匀下沉而造成轨 道的不平顺，增加养护维修的困难；在列车高速行 驶时，基床的弹性变形应满足高速走行的安全性和 舒适性要求，同时还能保障道床的稳固。

⑶排水防渗：必须具备良好的排水性,以防止 雨水浸入造成路基土软化，防止发生翻浆冒泥等病 害的发生。

(4)在可能发生冻害的地区，还有防冻等特殊作 用。

2. 基床的结构 =1 一般情况，高速铁路路基基床是由基床表层和 底层组成的两层结构。有的国家针对填料、气候、 无殖轨道等不同线路情况，将基床表层再细分成两 层或多层结构，每层使用不同材料或结构。最典型 的是德国无磴轨道的线路结构，包括钢筋混凝土板 连续板、混凝土绝热层和支持层、素混凝土、矿確 混凝土、填土、道磴等。日本在基床表层的表面铺 设一层5cm厚的沥青混凝土，德国在有確线路基床 表层加设一层混凝土板和过滤层。我国的京沪高速 铁路路基基床采用两层结构。

二、基床表层设计

基床表层是路基直接承受列车荷载的部分，又 常被称为路基的承载层或持力层，因此基床表层的 设计是路基设计中最重要的部分。自20世纪50年 代末日本开始研究东海道新干线路基以来，主要是 研究强化的基床表层的设计及施工问题。在此之 前，日本铁路并无基床表层。70年代，欧盟为了减

少路基病害，提高路基适应大运量、高速度的运输 需求，对路基上部的受力条件、结构、材料等方面 进行了深入的研究。法国在制定TGV线路技术标准 前以及德国在建设高速铁路时，都对基床表层进行 了比较深入研究。

铁路路基基床

铁路作为一种高效、安全、环保的交通方式，具有极高的运输能力和发展潜力。而铁路的基础设施建设对于确保铁路运营的稳定性和安全性至关重要，其中路基基床是铁路基础设施中的重要组成部分。本文将就铁路路基基床的定义、作用、材料、施工技术及其对铁路运营的影响等方面进行详细的介绍和分析。

一、铁路路基基床的定义和作用

1. 定义：

铁路路基基床是指铁路线路的基础结构，是支撑铁轨和承受列车荷载的关键部分。它由路基和基床构成，是铁路线路的支撑层和承载层。

2. 作用：

铁路路基基床的主要作用是：

- 承载和传递列车荷载，分散荷载压力，确保铁路线路的稳定性和安全性；

- 起到隔离、扩散各种不均匀荷载和动载荷的作用，保护地基的稳定性；

- 保护铁轨免受水、热、冻、融等外部影响；

- 保证行车的舒适性，减小对列车车轮和轨道的磨损。

二、铁路路基基床的材料 铁路路基基床的材料一般包括路基填料、基床填料和边坡填料。常用的材料包括碎石料、沙土、碎石土，以及改良材料如砂、矿矢土等。材料的选择应根据地基条件、路基设计要求、使用要求等多方面因素进行评估和选择。

三、铁路路基基床施工技术

1. 路基建设：

路基建设是铁路路基基床施工的首要任务，它包括对地基土进行开挖、填筑、夯实等工艺，确保路基有足够的承载力和稳定性。

2. 基床施工：

基床施工是指在路基的基础上，进行基床填料的铺设和夯实作业。施工时应注意基床的平整度、垂直度和横向坡度等要求，确保基床的质量和稳定性。

3. 边坡处理：

边坡处理是指对路堤边坡进行坡面整理、加固，防止边坡的塌方和滑坡，维护路堤的完整性和稳定性。

四、铁路路基基床对铁路运营的影响

1. 安全性：

铁路路基基床的稳定性直接关系到列车运行的安全性。一个高质量的路基基床能够减轻列车震动，提供平稳的行车环境，降低事故发生的概率。 2. 舒适性：

路基基床的设计和施工质量对列车运行的舒适性具有重要影响。舒适性是指列车在行驶过程中对乘客的震动和噪声的影响程度。良好的路基基床能够减少列车的震动和噪声，提供舒适的乘车环境。
