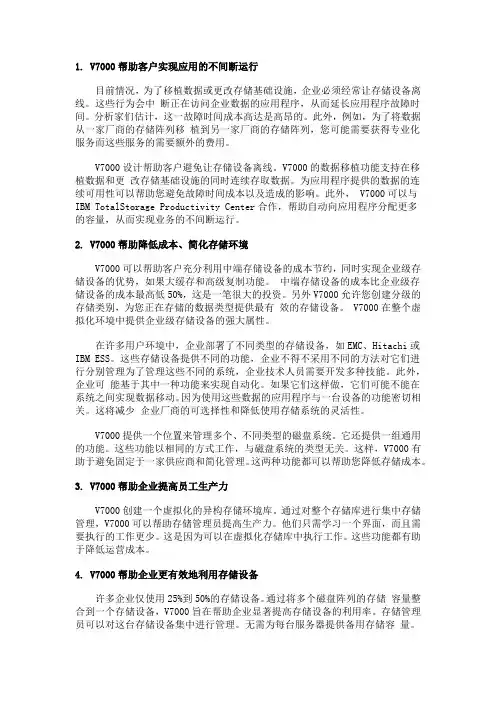

1. V7000帮助客户实现应用的不间断运行目前情况，为了移植数据或更改存储基础设施，企业必须经常让存储设备离线。
这些行为会中断正在访问企业数据的应用程序，从而延长应用程序故障时间。
分析家们估计，这一故障时间成本高达是高昂的。
此外，例如，为了将数据从一家厂商的存储阵列移植到另一家厂商的存储阵列，您可能需要获得专业化服务而这些服务的需要额外的费用。
V7000设计帮助客户避免让存储设备离线。
V7000的数据移植功能支持在移植数据和更改存储基础设施的同时连续存取数据。
为应用程序提供的数据的连续可用性可以帮助您避免故障时间成本以及造成的影响。
此外， V7000可以与IBM TotalStorage Productivity Center合作，帮助自动向应用程序分配更多的容量，从而实现业务的不间断运行。
2. V7000帮助降低成本、简化存储环境V7000可以帮助客户充分利用中端存储设备的成本节约，同时实现企业级存储设备的优势，如果大缓存和高级复制功能。
中端存储设备的成本比企业级存储设备的成本最高低50%，这是一笔很大的投资。
另外V7000允许您创建分级的存储类别，为您正在存储的数据类型提供最有效的存储设备。
V7000在整个虚拟化环境中提供企业级存储设备的强大属性。
在许多用户环境中，企业部署了不同类型的存储设备，如EMC、Hitachi或IBM ESS。
这些存储设备提供不同的功能，企业不得不采用不同的方法对它们进行分别管理为了管理这些不同的系统，企业技术人员需要开发多种技能。
此外，企业可能基于其中一种功能来实现自动化。
如果它们这样做，它们可能不能在系统之间实现数据移动。
因为使用这些数据的应用程序与一台设备的功能密切相关。
这将减少企业厂商的可选择性和降低使用存储系统的灵活性。
V7000提供一个位置来管理多个、不同类型的磁盘系统。
它还提供一组通用的功能。
这些功能以相同的方式工作，与磁盘系统的类型无关。
这样，V7000有助于避免固定于一家供应商和简化管理。
IBMStorwizeV7000全资料解析IBM Storwize V7000最全资料解析存储效率五项技术集于一身，IBM Storwize V7000中端存储新品解析最近IBM 新一代中端虚拟存储产品Storwize V7000在业内反响挺大，Storwize V7000是一款被IBM寄予厚望的产品，在发布这款新品之前，IBM特意为其制作了具有强烈神秘感的广告，并宣称这将是“改变存储游戏规则”的产品，确实，作为IBM全新的中端磁盘存储系统，围绕在Storwize V7000身上的谜题确实是太多了。
因此我特意整理了一些资料分享给大家，打造史上最全的V7000汇总贴。
IBM Storwize V7000有三个第一，1.第一个IBM自主研发的中端存储2.0产品，架构上突破传统，吸收了DS和IBM 横向扩展架构XIV 的精华；2.第一次集“EasyTier自动分层”“虚拟化”“精简调配”三大存储效率于一身的磁盘列阵，使IBM Storwize V7000当之无愧的成为更加看重存储效率的中端存储市场上的杀手级产品；3. 第一次把DS8000的RAID技术和自动分层，SVC虚拟化架构以及XIV的赏心悦目的管理界面等高端存储上的技术用在中端存储上，拥有企业级阵列的功能和使人眼前一亮的GUIIBM Storwize V7000技术参数IBM Storwize V7000目前是一个双控制器存储阵列（将来计划括充至8个控制器，与IBM SVC类似），每个控制器都利用了一个四核Jasper Forest（Nehalem）处理器来驱动虚拟化的三级后端存储，采用了SAS连接。
该系统采用了SVC（SANVolume Controller）代码堆栈，以及储存资源随需分配、虚拟化和数据保护等功能。
并添加了IBM 高端存储XIV的用户图形界面以及DS8000 RAID以及EasyTier功能。
可以说是集大成于一身。
V7000的主机接口是8Gbit/s的Fibre Channel，可选加四个1Gbit/E的iSCSI，iSCSI为原生支持。

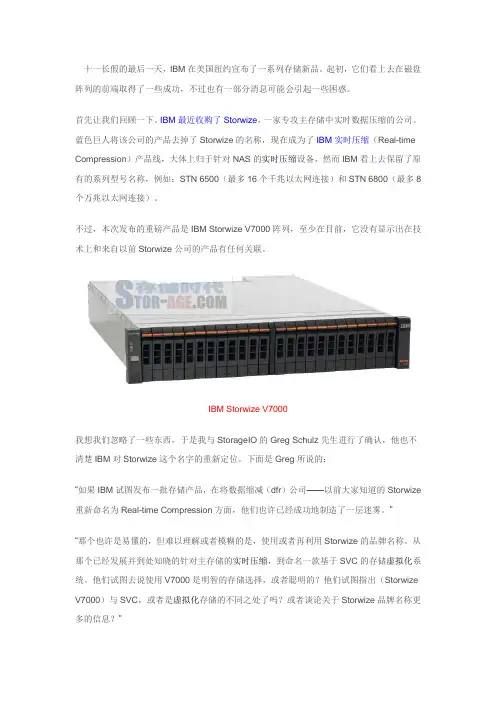

十一长假的最后一天，IBM在美国纽约宣布了一系列存储新品。
起初，它们看上去在磁盘阵列的前端取得了一些成功，不过也有一部分消息可能会引起一些困惑。
首先让我们回顾一下。
IBM最近收购了Storwize，一家专攻主存储中实时数据压缩的公司。
蓝色巨人将该公司的产品去掉了Storwize的名称，现在成为了IBM实时压缩（Real-time Compression）产品线，大体上归于针对NAS的实时压缩设备，然而IBM看上去保留了原有的系列型号名称，例如：STN 6500（最多16个千兆以太网连接）和STN 6800（最多8个万兆以太网连接）。
不过，本次发布的重磅产品是IBM Storwize V7000阵列，至少在目前，它没有显示出在技术上和来自以前Storwize公司的产品有任何关联。
IBM Storwize V7000我想我们忽略了一些东西，于是我与StorageIO的Greg Schulz先生进行了确认，他也不清楚IBM对Storwize这个名字的重新定位。
下面是Greg所说的：“如果IBM试图发布一批存储产品，在将数据缩减（dfr）公司——以前大家知道的Storwize 重新命名为Real-time Compression方面，他们也许已经成功地制造了一层迷雾。
”“那个也许是易懂的，但难以理解或者模糊的是，使用或者再利用Storwize的品牌名称。
从那个已经发展并到处知晓的针对主存储的实时压缩，到命名一款基于SVC的存储虚拟化系统。
他们试图去说使用V7000是明智的存储选择，或者聪明的？他们试图指出（Storwize V7000）与SVC，或者是虚拟化存储的不同之处了吗？或者谈论关于Storwize品牌名称更多的信息？”就像所说的那样，难以理解的部分是Storwize V7000并没有Storwize的实时压缩技术，至少现在还没有。
IBM Storwize V7000是一款吸收了SAN Volume Controller（SVC）元素的中端存储系统，同时包含Easy Tier自动分层存储技术和XIV的用户界面。
IBM Storwize V7000 中端磁盘系统要点•为所有规模的企业提供先进的企业级存储功能•在控制成本的同时，支持您不断增长的业务需求•凭借到高性能固态驱动器的自动迁移将性能提高多达200%1•在单个系统中整合块级和文件级存储，以实现简单性和更高的效率•通过动态迁移实现近乎持续的应用程序可用性•支持更快速、更高效的数据拷贝以用于在线备份、测试或数据挖掘•提供灵活的服务器与存储管理•易于使用的数据管理采用图形用户界面和点击式系统管理功能•城域镜像和全球镜像在系统之间同步或异步地复制数据以提高备份效率•固态驱动器适用于要求高速度和快速数据访问的应用程序•RAID 0、1、5、6 和10在如今的存储管理环境下，打破复杂性升高和数据爆炸式增长的循环可能是一大挑战。
购买和管理存储的老办法已变得不那么有效。
由于资源的限制，无论物理存储资源还是人力资源，IT 组织必须迅速采取行动以优化和简化其基础架构。
不受控制的复杂性和增长随着时间的推移只会变成更大的问题。
中小型组织可能还面临着一系列的挑战：登录社区，观看相关视频（http://goo.gl/kPjjc）•有中断的迁移•难以部署分层存储•不能在服务器之间共享存储•孤立的服务器和存储管理工具导致生产效率降低、成本升高•不能像使用虚拟务器一样，将虚拟化存储用作工具来优化开支、资源和能力为了克服这些挑战并使企业能够应对瞬息万变的市场，IBM® Storwize® V7000 Unified 提供了与虚拟化服务器环境互为补充的虚拟化存储系统，具有无与伦比的性能、可用性、先进的功能和高度可扩展的容量，这在中端磁盘系统中是前所未有的。
Storwize V7000 Unified 是一个强大的中端磁盘系统，经过精心打造，不仅易于使用还可实现快速部署，而无需额外的资源。
Storwize V7000 Unified 将块级和文件级工作负载整合到单个存储系统中，以简化管理并降低成本。
IBMV7000虚拟存储数据恢复技术解决方案IBMV7000虚拟存储数据恢复技术解决方案虚拟存储故障数据恢复是一个高难度的技术实现，传统的企业级存储采用普通的Raid级别分配LUN空间，基本平行线性分布空间，而虚拟存储技术，LUN的空间分布是动态实现的，可以把很多个物理硬盘放在大的盘池中，LUN的空间分配根据需要从盘池中获取相应的空间。
一旦整个虚拟存储出现故障，要找出LUN的空间分配，则需要把LUN的地址描述信息找出来，才能还原LUN的真实空间分布。
达思数据恢复中心多次处理IBMV7000存储故障的数据恢复，店铺整理出来供大家参考。
1、 IBMV7000虚拟存储数据恢复的故障描述：在IBM V7000上引入两个外部磁盘，每个mdisk大小12TB左右，把这两个mdisk划分在一个盘池中，然后从这个盘池中划分出两个LUN，第一个15TB,第二个LUN10TB，这两个LUN采用精简模式分配空间。
由于误操作，把硬盘池删除掉，导致两个LUN数据丢失，不能访问，需要进行数据恢复。
2、 IBMV7000虚拟存储数据恢复磁盘划分原理：“虚拟”两个字是IBM V7000存储的精髓，特别是对精简模式的LUN的划分，假如你划分一个15TB的LUN，精简模式，这个LUN实际在这个盘池中，最小分配768KB就足够了，随着对LUN格式化，写入数据，这个空间就会慢慢增加，而这个增加的存储空间，就会有相应的信息来记录，这个就是map指针记录表。
LUN的最上一级map指针，记录着这个LUN使用了哪些extents，而extent是从这个盘池中获取的，这个案例一个extent是1GB。
在盘池中的每个mdisk，会划分成诺干个extent，从小到大进行编号，当LUN在分配空间时，就会在map表中记录，哪些mdisk的哪些extents给这个LUN使用。
而一个extent的内部，又分成诺干个512扇区的空间，这一层还有一个map表，记录着哪些512扇区给LUN 的那个逻辑地址上使用，因为512sec在整个盘池中实在是太多了，就使用间接指针的方式来记录，空间越大，间接指针的'级别就用得越高，比如15TB的LUN，间接指针就会用到4级，才能描述整个LUN的512sec数量级位置。
IBM Storwize V7000实施手册（含图）
一、V7000界面
1.1V7000架构：
1.2V7000菜单：
二、V7000管理配置
2.1 创建RAID (MDisk）
V7000机头和扩展柜的硬盘为：内部盘。
通过V7000机头挂载的外部阵列为：外部盘（DS5000、EMC等）。
只有内部盘需要定制RAID，外部盘连进来就是MDisk。
2.1.1 操作：物理存储器→内部→配置存储器→选择其他配置
2.1.2 驱动器与RAID
选择硬盘类型及RAID级别，V7000现在支持RAID0、5、6、10。
2.1.3 如果钩选自动配置备件会为RAID添加一块热备盘。
optionize for performance 优化性能创建要符合相关条件如RAID5 最少要8块。
optionize for capaity 优化容量
可以使用已有的池或新建
三、池管理
3.1 新建池
3.2 输入池名
四、卷管理
4.1 创建卷
4.2 选择卷类型和池
4.3 输入卷名及大小（可以同时创建多个卷）
3.4 详细信息可以显示创建命令及过程。
3.5 如果已经创建过主机，可以继续做卷的MAP。
五、主机管理
5.1 新建主机
5.2 选择主机类型，现在支持光纤和iSCSI。
4.3 输入主机名和光纤通道WWN号或iSCSI端口
如图：
4.4 映射主机
六网络端口管理。

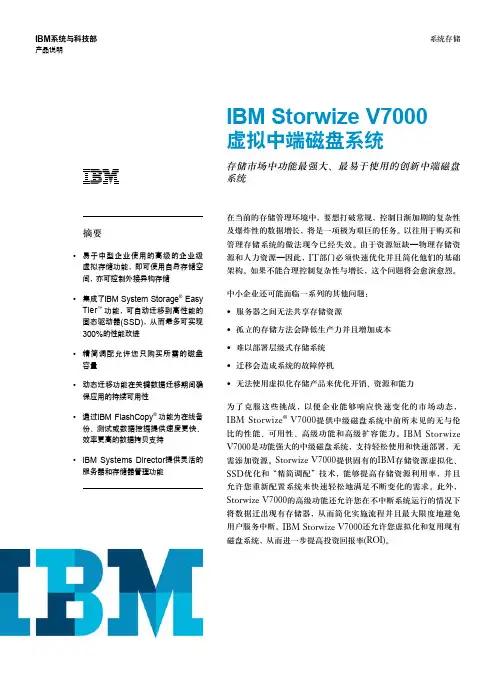

IBM Storwize V7000虚拟中端磁盘系统存储市场中功能最强大、最易于使用的创新中端磁盘系统在当前的存储管理环境中，要想打破常规，控制日渐加剧的复杂性及爆炸性的数据增长，将是一项极为艰巨的任务。
以往用于购买和管理存储系统的做法现今已经失效。
由于资源短缺—物理存储资源和人力资源—因此，IT 部门必须快速优化并且简化他们的基础架构。
如果不能合理控制复杂性与增长，这个问题将会愈演愈烈。
中小企业还可能面临一系列的其他问题：• 服务器之间无法共享存储资源• 孤立的存储方法会降低生产力并且增加成本• 难以部署层级式存储系统• 迁移会造成系统的故障停机• 无法使用虚拟化存储产品来优化开销、资源和能力为了克服这些挑战，以便企业能够响应快速变化的市场动态，IBM Storwize ® V7000提供中级磁盘系统中前所未见的无与伦比的性能、可用性、高级功能和高级扩容能力。
IBM Storwize V7000是功能强大的中级磁盘系统，支持轻松使用和快速部署，无需添加资源。
Storwize V7000提供固有的IBM 存储资源虚拟化、SSD 优化和“精简调配”技术，能够提高存储资源利用率，并且允许您重新配置系统来快速轻松地满足不断变化的需求。
此外，Storwize V7000的高级功能还允许您在不中断系统运行的情况下将数据迁出现有存储器，从而简化实施流程并且最大限度地避免用户服务中断。
IBM Storwize V7000还允许您虚拟化和复用现有磁盘系统，从而进一步提高投资回报率(ROI)。
摘要• 易于中型企业使用的高级的企业级虚拟存储功能，即可使用自身存储空间，亦可控制外接异构存储• 集成了IBM System Storage ® Easy Tier ™ 功能，可自动迁移到高性能的固态驱动器(SSD)，从而最多可实现300%的性能改进• 精简调配允许您只购买所需的磁盘容量• 动态迁移功能在关键数据迁移期间确保应用的持续可用性• 通过IBM FlashCopy ®功能为在线备份、测试或数据挖掘提供速度更快、效率更高的数据拷贝支持• IBM Systems Director 提供灵活的服务器和存储器管理功能管理信息基础架构为了提高存储效率，许多IT机构都通过整合、虚拟化及自动层级等方法来降低前期购置与后期运营成本。
全面解析IBM Storwize V7000的架构特点Storwize V7000是IBM推出的新一代中端存储系统，尽管定位中端，Storwize V7000却提供了以往高端存储才具备的强大存储管理功能，这也符合了目前存储系统的发展趋势：在硬件架构上趋向标准化，软件功能日益丰富。
▲IBM Storwize V7000外观“全能型”的中端存储实际上IBM在中端存储市场曾经拥有极其辉煌的业绩表现，早先一代中端旗舰产品DS4000系列就拥有广泛的市场认知和用户基础，曾经号称中端存储系统的冠军销量之王。
随着IBM中端产品线逐步过渡到DS5000系列，DS5000系列也较好了延续了上一代中端产品的耀眼成绩，逐步承担起IBM中端产品的重任。
Storwize V7000是针对于中端存储系统市场的产品，使得IBM在中端市场能够提供给客户更多的选择，和IBM原有的中端产品线DS5000系列对比，在支持的驱动器数量上，它已经超过了DS5020，虽然离DS5000的480块盘的最高值相差一半，但是无论从容量、性能和价格中的哪一个方面来看，仍然属于通常被定义为中端存储系统的市场区划中。
▲Storwize V7000在IBM整体存储产品线中的位置不过从性能上看，测试数据，Storwize V7000的性能指标目前高于DS5000，略低于DS8000，很好的承接了二者之间的市场空档，这也是Storwize V7000命名为“7000”的原因之一，性能介于“5000”和“8000”之间。
从管理功能上看，V7000提供了更多的高级管理功能，如存储虚拟化、性能优化工具、自动分层管理、自动精简配置等等，能更好的针对虚拟化环境提供数据存储服务，满足许多中端用户的复杂管理功能需求。
DS5000系列则更多针对一些基础的块数据存储需求的客户。
▲Storwize V7000与DS5000系列定位区隔因此，尽管两款产品同样面对中端市场，但细分起来，重叠并不多，只要分清楚客户的需要，推荐相应的解决方案，同样能很好的满足中端市场用户的需求。
IBM Storwize V7000 中端磁盘系统要点•为所有规模的企业提供先进的企业级存储功能•在控制成本的同时，支持您不断增长的业务需求•凭借到高性能固态驱动器的自动迁移将性能提高多达200%1•在单个系统中整合块级和文件级存储，以实现简单性和更高的效率•通过动态迁移实现近乎持续的应用程序可用性•支持更快速、更高效的数据拷贝以用于在线备份、测试或数据挖掘•提供灵活的服务器与存储管理•易于使用的数据管理采用图形用户界面和点击式系统管理功能•城域镜像和全球镜像在系统之间同步或异步地复制数据以提高备份效率•固态驱动器适用于要求高速度和快速数据访问的应用程序•RAID 0、1、5、6 和10在如今的存储管理环境下，打破复杂性升高和数据爆炸式增长的循环可能是一大挑战。
购买和管理存储的老办法已变得不那么有效。
由于资源的限制，无论物理存储资源还是人力资源，IT 组织必须迅速采取行动以优化和简化其基础架构。
不受控制的复杂性和增长随着时间的推移只会变成更大的问题。
中小型组织可能还面临着一系列的挑战：登录社区，观看相关视频（http://goo.gl/kPjjc）•有中断的迁移•难以部署分层存储•不能在服务器之间共享存储•孤立的服务器和存储管理工具导致生产效率降低、成本升高•不能像使用虚拟务器一样，将虚拟化存储用作工具来优化开支、资源和能力为了克服这些挑战并使企业能够应对瞬息万变的市场，IBM® Storwize® V7000 Unified 提供了与虚拟化服务器环境互为补充的虚拟化存储系统，具有无与伦比的性能、可用性、先进的功能和高度可扩展的容量，这在中端磁盘系统中是前所未有的。
Storwize V7000 Unified 是一个强大的中端磁盘系统，经过精心打造，不仅易于使用还可实现快速部署，而无需额外的资源。
Storwize V7000 Unified 将块级和文件级工作负载整合到单个存储系统中，以简化管理并降低成本。
