9-联轴器

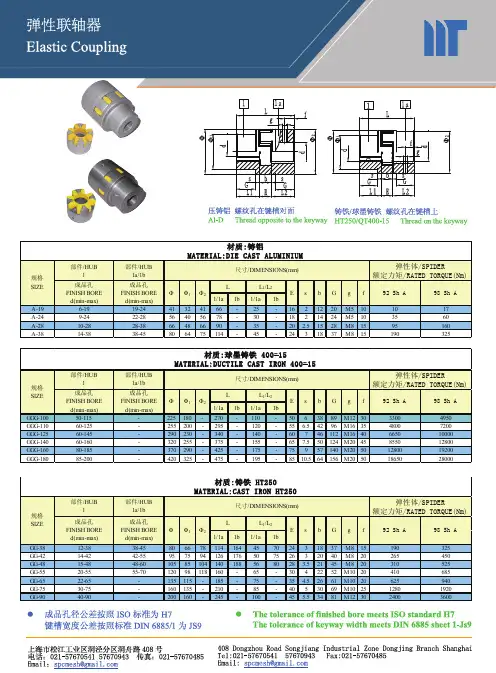

部件/HUB1部件/HUB1a/1b1/1a1b1/1a1bA-196-1919-2441324166-25-1621220M5101017A-249-2422-2856405678-30-1821424M5103560A-2810-2828-3866486690-35-202.51528M81595160A-3814-3838-45806475114-45-2431837M815190325尺寸/DIMENSIONS(mm)弹性体/SPIDER额定力矩/RATED TORQUE(Nm)材质:铸铝MATERIAL:DIE CAST ALUMINIUM规格SIZE成品孔FINISH BOREd(min-max)成品孔FINISH BOREd(min-max)ΦΦ1Φ2L1/L2EsbGgf92 Sh A98 Sh AL部件/HUB1部件/HUB1a/1b1/1a1b1/1a1bGG-3812-3838-4580667811416445702431837M815190325GG-4214-4242-5595759412617650752632040M820265450GG-4815-4848-60105851041401885680283.52145M820310525GG-5520-5555-7012098118160-65-3042252M1020410685GG-6522-65-135115-185-75-354.52661M1020625940GG-7530-75-160135-210-85-4053069M102512801920GG-9040-90-200160-245-100-455.53481M123024003600Φ2Esb98 Sh A92 Sh A规格SIZE尺寸/DIMENSIONS(mm)成品孔FINISH BOREd(min-max)ΦΦ1材质:铸铁 HT250MATERIAL:CAST IRON HT250L1/L2成品孔FINISH BOREd(min-max)G弹性体/SPIDER额定力矩/RATED TORQUE(Nm)Lg

联轴器找正标准

找正参数包括：轴线径向位移、轴线倾斜、端面间隙，其中轴线倾斜可以通过对轮端面间隙差来测量，具体标准如下：对轮端面间隙差(b-a) =两轴线倾斜*对轮直径

（1）、凸缘联轴器（图５.３.１）装配时，两个半联轴器端面应紧密接触，两轴心的径向位移不应大于0.03mm。

（2）、弹性套柱销联轴器（图５.３.２）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.２的规定。

b a

（3）、弹性柱销联轴器（图５.３.3）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.3的规定

（4）、 弹性柱销齿式联轴器（图５.３.４）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.４的规定。

（5）、齿式联轴器（图５.３.５）装配时应符合下列要求：装配时两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.５规定。 联轴器的、外齿的啮合应良好，并在油浴工作，其中小扭矩、低转速的应选用符合国家现行标准《锂基润滑脂》的ZL/4润滑脂，大扭矩、高转速的应选用符合国家现行标准《齿轮油》的 HL20、HL30润滑油，并不得有漏油现象。

（6）、滑块联轴器（图５.３.６）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.６规定。

（7）、 蛇形弹簧联轴器（图５.３.７）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.７规定。

（8）、梅花形弹性联轴器（图５.３.８）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.８的规定。

（9）、滚子链联轴器（图５.３.９）装配时应符合下列要求：装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.９ 的规定。联轴器的滚子链应按要求加注润滑油。

（10）、轮胎式联轴器（图５.３.１０）装配时，两轴心径向位移、两轴线倾斜和端面间隙的允许偏差应符合表５.３.１０的规定。

１.联轴器命名原则

a 联轴器名称应具有科学性、准确性；

b 联轴器名称应简短易记；

c 按联轴器的结构特点命名，但要与现有其它类似联轴器有所区别；

d 按联轴器中具有特征的主要零件（形状、特点等）命名；

e 按联轴器中主要零件特殊材料命名；

f 按传统习惯命名；

g 按上述综合因素命名；

h联轴器品种名称不得重复是联轴器命名最基本的原则。

２.联轴器型号

联轴器的型号由组别代号、品种代号、型式代号、规格代号组成。

联轴器的组别代号、品种代号、型式代号，取其名称的第一汉语拼音字母代号，如有重复时，则取第二个字母，或名称中第二、三个字母的第一、第二汉语拼音字母，或选其名称中具有特点字的第一、第二汉语拼音字母，以在同一组别、品种、型式中相互之间不得重复为原则。

联轴器的主参数为公称转矩Ｔn，单位为Ｎ·m。公称转矩系列顺序号，为联轴器规格代号。

类别 组别 品种 型式 规格 名称 型号

名称 代号 名称 代号 名称 代号 新 旧

刚性联轴器 G 凸缘式 Y 基本型 18 凸缘联轴器 GY YL

有对中榫型 D 18 有对中榫凸缘联轴器 GYD YKD

套筒式 T 套筒联轴器 GT

夹壳式 J 基本型 夹壳联轴器 GJ

立式 L 立式夹壳联轴器 GJN

径向键式 N 径向键凸缘联轴器 GN GT

平行轴式 P 滚动轴承型 G 15 滚动轴承平行轴联轴器 GPG PLG

滑动轴承型 H 15 滑动轴承平行轴联轴器 GPH PLH

挠性联轴器 无

弹

性

元

件

挠

性

联

轴

器 W 滑块式 H 10 滑块联轴器 WH HL

鼓形齿式 G 基本型 30/24 鼓形齿联轴器 WG

双面分体式 S 双面鼓形齿联轴器 WGS

单面分体式 D 30/25 单面鼓形齿联轴器 WGD

接中间轴式 J 30/25 接中间轴鼓形齿联轴器 WGJ

接中间套式 T 24 接中间套鼓形齿联轴器 WGT

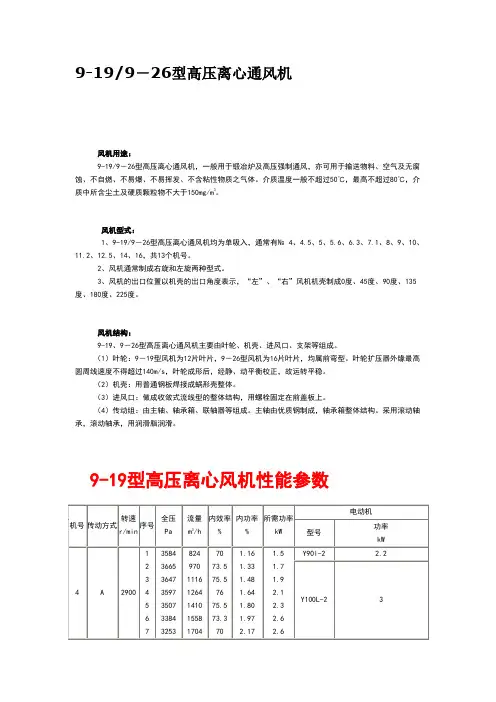

9-19/9－26型高压离心通风机

风机用途：

9-19/9－26型高压离心通风机，一般用于锻冶炉及高压强制通风，亦可用于输送物料、空气及无腐蚀、不自燃、不易爆、不易挥发、不含粘性物质之气体。介质温度一般不超过50℃，最高不超过80℃，介质中所含尘土及硬质颗粒物不大于150mg/m3。

风机型式：

1、9-19/9－26型高压离心通风机均为单吸入，通常有№ 4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16，共13个机号。

2、风机通常制成右旋和左旋两种型式。

3、风机的出口位置以机壳的出口角度表示，“左”、“右”风机机壳制成0度、45度、90度、135度、180度、225度。

风机结构：

9-19、9－26型高压离心通风机主要由叶轮、机壳、进风口、支架等组成。

（1）叶轮：9－19型风机为12片叶片，9－26型风机为16片叶片，均属前弯型。叶轮扩压器外缘最高圆周线速度不得超过140m/s，叶轮成形后，经静、动平衡校正，故运转平稳。

（2）机壳：用普通钢板焊接成蜗形壳整体。

（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板上。

（4）传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承，用润滑脂润滑。

9-19型高压离心风机性能参数

机号 传动方式 转速

r/min 序号 全压

Pa 流量

m3/h 内效率

% 内功率

% 所需功率

kW 电动机

型号 功率

kW

4 A 2900 1

2

3

4

5

6

7 3584

3665

3647

3597

3507

3384

3253 824

970

1116

1264

1410

1558

1704 70
