轴和联轴器

联轴器的作用

联轴器是一种用于连接两个或多个旋转轴的机械装置。它的主要作用是传递扭矩和转速，同时允许轴在一定角度范围内进行相对运动。

首先，联轴器可以实现轴的轴向连接和平行连接，使得相邻轴之间可以同步运动，确保机械设备的正常工作。例如，在机器人的关节系统中，联轴器可以连接不同关节的旋转轴，使得机器人能够灵活地进行各种动作。

其次，联轴器可以在传递扭矩和转速的同时，补偿轴之间的轴向位移和角度偏差。由于机械设备的制造和安装误差，轴之间常常存在一定的偏差。联轴器可以通过其柔性连接的特性来吸收这些偏差，保证传递扭矩的效率和精度。

此外，联轴器还可以起到隔离和减振的作用。在机械设备运转过程中，由于机械传动的震动和冲击，轴承和传动部件可能会受到较大的振动和冲击力。联轴器的柔性连接可以减轻这些振动和冲击的传递，保护设备的正常运行。

总之，联轴器在机械传动系统中起到了至关重要的作用。它不仅实现轴的连接和同步运动，还能够补偿轴之间的位移和偏差，隔离振动和减振冲击。通过联轴器的使用，可以提高机械设备的传动效率和精度，延长设备的使用寿命。

联轴器的作用

联轴器是一种用于连接两个轴的机械装置，主要用于传递旋转力矩和转速。它在机械传动系统中扮演着非常重要的角色，具有以下几个主要作用：

第一，联轴器能够将两个轴连在一起，使它们能够同时旋转。在许多机械设备中，常常需要将一个主动轴和一个从动轴进行连接，通过联轴器可以使两者实现同步旋转，确保机械设备正常运转。

第二，联轴器可以传递旋转力矩。当一个轴产生旋转力矩时，通过联轴器传递到另一个轴上，使得另一个轴也能产生相应的力矩。这在许多机械传动系统中非常重要，能够实现不同轴之间的力矩传递和转矩平衡。

第三，联轴器可以调整两个轴的转速比例。在一些需要调整转速的机械系统中，通过选择不同类型的联轴器，可以实现不同转速比例的调节。例如，蜗轮蜗杆传动系统中，通过联轴器的选择，可以调整蜗杆和蜗轮的转速比，从而实现不同的变速效果。

第四，联轴器可以传递扭矩的同时允许一定的轴间角度偏差和轴向位移。在实际运行中，轴线之间很难完全精确地保持一致，联轴器可以在一定程度上允许轴间的角度偏差和轴向位移，从而减少因轴线不一致带来的不稳定和损坏。

第五，联轴器可以起到保护机械设备的作用。当发生突然的负载或者转矩超载时，联轴器可以起到断裂或滑动的作用，从而保护更关键的部件不受损坏。这对于降低机械设备的维修成本和提高安全性非常重要。

总之，联轴器在机械传动系统中具有非常重要的作用，它能够连接两个轴、传递旋转力矩、调节转速比例、允许一定的轴向位移和角度偏差，并且还能够保护机械设备免受损坏。它的运用广泛，不仅在各种机械设备上都有应用，也在航空、航天、汽车、石油、化工等各行各业中发挥着重要的作用。

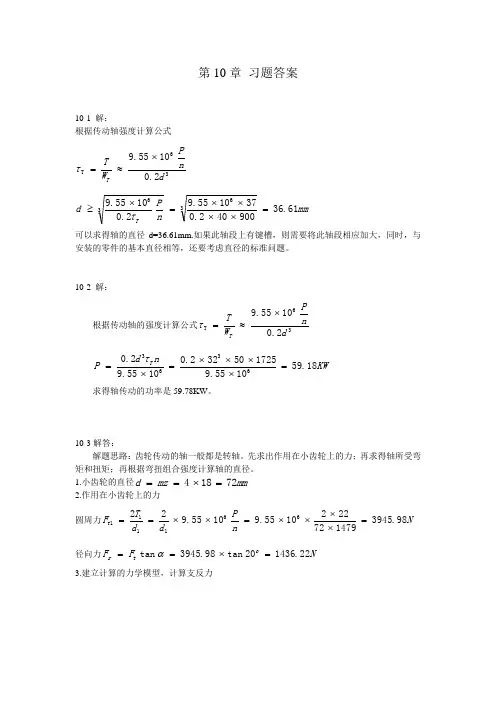

第10章 习题答案

10-1 解：

根据传动轴强度计算公式

36T2.01055.9dnPWTT

mmnPdT61.36900402.0371055.92.01055.93636

可以求得轴的直径d=36.61mm.如果此轴段上有键槽，则需要将此轴段相应加大，同时，与安装的零件的基本直径相等，还要考虑直径的标准问题。

10-2 解：

根据传动轴的强度计算公式36T2.01055.9dnPWTT

KWndPT18.591055.9172550322.01055.92.06363

求得轴传动的功率是59.78KW。

10-3解答：

解题思路：齿轮传动的轴一般都是转轴。先求出作用在小齿轮上的力；再求得轴所受弯矩和扭矩；再根据弯扭组合强度计算轴的直径。

1.小齿轮的直径mmmzd72184

2.作用在小齿轮上的力

圆周力NnPddTFt98.39451479722221055.91055.922661111

径向力NFFotr22.143620tan98.3945tan

3.建立计算的力学模型，计算支反力

由于齿轮是对称安装，所以再支承1和支承2处的支反力是相等的。

99.1972211.718222.14362121121tNHNHrNvNvFFFNFFF

4.计算轴上的弯矩和扭矩

水平面弯矩NmmmmNLFMMNHHH178.1775692/18099.1972221

垂直面弯矩NmmmmNLFMMNvvv65.646302/18011.718221

计算轴上的扭矩

NmmnPT14205514792210550.995506

合成弯矩：NmMMMHV189178652222

5. 材料为45号钢调质的强度指标

弯曲许用应力aMP601-

汽轮机主轴结构详解

汽轮机主轴是汽轮机中的重要部件，其结构通常包括以下几个部分：

1. 转子：转子是汽轮机的核心部件，由主轴、叶轮、叶片和联轴器等组成。主轴通过叶轮和叶片将蒸汽的热能转化为转子的机械能。

2. 叶轮：叶轮安装在主轴上，叶片安装在叶轮上。当转子旋转时，叶轮和叶片一起带动汽轮机转动，将蒸汽的热能转化为机械能。

3. 叶片：叶片安装在叶轮上，设计成一定的形状和角度，以充分利用蒸汽的热能。叶片的材质通常为合金钢或不锈钢，具有较高的强度和耐腐蚀性。

4. 联轴器：联轴器是连接汽轮机与发电机的重要部件，它将汽轮机的输出轴与发电机的输入轴连接起来。联轴器有多种形式，如刚性联轴器、弹性联轴器和膜片联轴器等。

5. 主轴承：主轴承安装在汽轮机的两端，用于支撑汽轮机的重量和承受转子的径向力和轴向力。主轴承的材质通常为耐磨铸铁或高级合金钢，具有较高的承载能力和耐磨损性。

6. 润滑系统：润滑系统用于为主轴承提供润滑油，以减少摩擦和磨损，延长轴承寿命。润滑油通常为矿物油或合成油，具有较高的粘度和耐高温性能。

总之，汽轮机主轴结构是汽轮机的重要组成部分，其各个部件都有其独特的作用和特点。在设计和制造过程中，需要充分考虑各部件的材质、加工精度、热处理和装配等方面的因素，以确保汽轮机的正常运转和长期寿命。
