S8050PDF资料

  • 格式：pdf
  • 大小：1.05 MB
  • 文档页数：5

Production specification

Silicon Epitaxial Planar Transistor S8050 FEATURES

z High Collector Current.(IC= 500mA） z Complementary To S8550. z Excellent HFE Linearity. z High total power dissipation.(PC=300mW) APPLICATIONS

z High Collector Current.

SOT-23 ORDERING INFORMATION Type No. Marking Package Code S8050 J3Y SOT-23 MAXIMUM RATING @ Ta=25℃ unless otherwise specified Symbol Parameter Value

Units

VCBOCollector-Base Voltage 40 V

VCEOCollector-Emitter Voltage 25 V

VEBOEmitter-Base Voltage 5 V

ICCollector Current -Continuous 500 mA

PCCollector Dissipation 300 mW

Tj,TstgJunction and Storage Temperature -55~150 ℃

Formosa Ms. Production specification

Silicon Epitaxial Planar Transistor S8050 ELECTRICAL CHARACTERISTICS @ Ta=25℃ unless otherwise specified Parameter Symbol Test conditions MIN TYP MAXUNIT Collector-base breakdown voltage V(BR)CBOIC=100μA,IE=0 40 V Collector-emitter breakdown voltage V(BR)CEOIC=0.1mA,IB=0 25 V Emitter-base breakdown voltage V(BR)EBOIE=100μA,IC=0 5 V Collector cut-off current ICBOVCB=40V,IE=0 0.1 μA Collector cut-off current ICEOVCE=20V,IB=0 0.1 μA Emitter cut-off current IEBOVEB=5V,IC=0 0.1 μA

VCE=1V,IC=50mA 120 350 DC current gain hFEVCE=1V,IC=500mA 50 Collector-emitter saturation voltage VCE(sat)IC=500mA, IB= 50mA 0.6 V Base-emitter saturation voltage VBE(sat)IC=500mA, IB= 50mA 1.2 V

Transition frequency fTVCE=6V, IC= 20mA f=30MHz 150

MHz

CLASSIFICATION OF hFE(1)Rank L H

Range 120-200 200-350

Document number: BL/SSSTC079 www.galaxycn.com Rev.A 4 Formosa Ms. Production specification

Silicon Epitaxial Planar Transistor S8050 TYPICAL CHARACTERISTICS @ Ta=25℃ unless otherwise specified

Formosa Ms. Production specification

Silicon Epitaxial Planar Transistor S8050 PACKAGE OUTLINE

Plastic surface mounted package SOT-23 SOT-23 Dim Min Max A 2.85 2.95 B 1.25

1.35 C 1.0Typical D 0.37 0.43 E 0.35 0.48 G 1.85 1.95 H 0.02 0.1 J 0.1Typical K 2.35 2.45 All Dimensions in mm SOLDERING FOOTPRINT Unit : mm GK

HJE

D

CBA

PACKAGE INFORMATION

Device Package Shipping

S8050 SOT-23 3000/Tape&Reel Formosa Ms.

合集下载

[新版]晶体管的封装形状

[新版]晶体管的封装形状

晶体管的封装外形 国产晶体管的封装外形

国产半导体晶体管按部标规定有数十种外形及规格，分别用不同

的字母和数字表示。

1．金属封装外形主义 采用金属外壳封装的晶体管主要分为B~G六种

外形结构，各种外形结构又分为多种规格。

B型封装结构主要用于硅材料的高频中、小功率晶体管，它又分

为多种规格（见表5-20），其外形及引脚排列见图5-20。

B型封装的晶体管中，有的型号（例如3DG56、3DG80等）为四

根引脚，它较三根引脚（发射极E、基极B、集电极C）的晶体管多

了一个接地端D。

C型封装结构主要用于锗材料的高、低频小功率晶体管和硅材料

的开关管。它也分为多种规格。表5-21是C型封装晶体管外形尺寸

及代表型号，图5-21是C型封装晶体管外形及引脚排列。

D型封装结构分为D-1型和D-2型，表5-22是其外形尺寸及代

表型号，图5-22是其外形及引脚排列。

采用E型封装结构的晶体管有3DA86、3DK10等型号，图5-23是

其外形尺寸及引脚排列。

F型封装结构主要用于各种低频大功率晶体管，它又分为F-0型

~F-4型五种规格，其中F-2型封装结构应用最多。

图5-24是F型封装晶体管外形及引脚排列图，表5-23是各规格

的外形尺寸及代表型号。

G型封装结构又分为G-1~G-6六种规格，其G-1、G-2的引脚线

为圆形，G-3~G-6引脚线为扁形。表5-24是G型封装晶体管外形尺

寸及代表型号。

G型封装结构晶体管的管座为六边形，管体上带有固定螺杆，其

外形及引脚排列如图5-25所示。

除了以上介绍的各种标准封装外形外，还有一种不常用的非标准

封装外形，主要用于大功率晶体管。图5-26是其外形图及引脚排列。

2．塑料封装外形 采用塑料封装的晶体管分为S-1型、S-2型、S-4

型~S-8型、F3型和E3-01A型。

S-1型封装晶体管又分为S-1A~S-1C等规格，表5-25是各规格

封装晶体管的外形尺寸及代表型号，图5-27是S-1型封装晶体管的

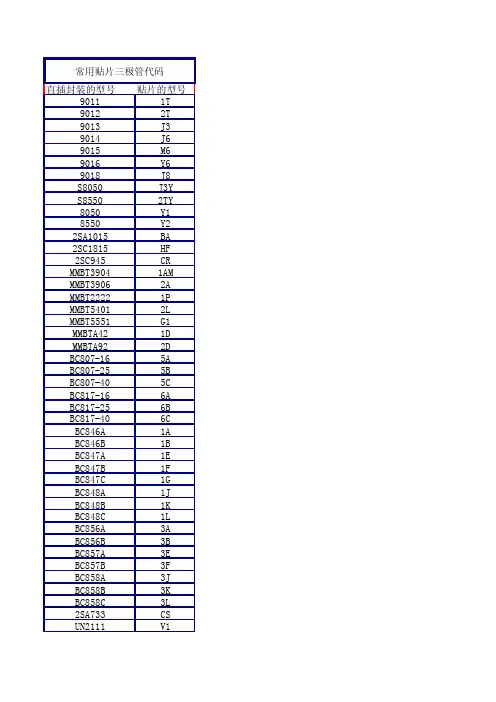

常用贴片三极管代码
