给排水专业知识在建筑工程中，给排水系统是一个非常重要的组成部分，它负责为建筑物提供清洁水源以及排放废水和污物。
给排水专业的知识对于确保建筑物的正常运行和居民的健康至关重要。
本文将介绍给排水系统的基本知识、设计原则和常见问题。
一、给排水系统的基本知识1. 给水系统：给水系统是负责为建筑物提供清洁饮用水和生活用水的系统。
它包括从供水厂到建筑物内的输水管道、水箱、水泵等设备。
给水系统的设计要考虑到供水源的稳定性、水质的卫生安全以及用户的实际需求。
2. 排水系统：排水系统是负责排放建筑物内的废水和污物的系统。
它包括从建筑物内的下水道到污水处理厂的排水管道、下水道、检查井等设备。
排水系统的设计需要考虑到排放量、排水速度和排放口的位置等因素，以确保污水能够有效排除并不对环境造成污染。
二、给排水系统的设计原则1. 安全：给排水系统的设计要确保水质的卫生安全，避免引发疾病或水源污染的风险。
在设计过程中应考虑采用适当的材料和设备，确保给水系统的供水质量符合相关标准，同时排水系统要满足建筑物的排放需求。
2. 环保：给排水系统的设计要尽量减少对环境的负面影响。
在排水系统的设计中应考虑采用可再生能源、回收再利用废水等措施，降低能源消耗和水资源浪费。
3. 经济：给排水系统的设计要考虑到建筑物的实际需求以及经济成本。
在设计过程中应合理选择设备和材料，以降低建设和运营成本，并提高系统的效率和可靠性。
三、常见问题及解决方法1. 水质问题：给水系统可能面临水质不达标或水质变差的情况。
解决方法包括定期检测水质、安装过滤设备、采用水处理技术等。
2. 漏水问题：给排水系统可能存在管道漏水的问题，导致浪费水资源和损坏建筑物。
解决方法包括定期巡检、及时维修和更换老化设备。
3. 排水不畅问题：排水系统可能存在排水不畅的情况，导致废水不能顺利排出。
解决方法包括清理管道堵塞物、改进排水系统设计、增加检查井等。
四、总结给排水专业知识对于建筑工程的正常运行和居民的健康至关重要。
2021年给排水专业知识练习题和答案（Part7）共2种题型，共85题一、单选题(共50题)1.以下有关确定通气管管径的叙述中，哪项正确？()A：排水管管径为DN100，其专用通气立管的最小管径为DN75B：9根DN100通气立管的汇合通气总管管径为DN200C：与排水立管管径为DN100连接的自循环通气立管的最小管径为DN75D：通气立管管径为DN75，其与排水立管相连的结合通气管管径为DN50【答案】：B2.以下关于用水点的服务水头的描述，哪项正确？()A：从供水区域内统一的基准水平面算起，量测该用水点的测压管水柱所达到的高度B：从该用水点接管处的管中心算起，量测该用水点的测压管水柱所达到的高度C：从该用水点接管处的地面上算起，量测该用水点的测压管水柱所达到的高度D：从该用水点接管处的管内顶算起，量测该用水点的测压管水柱所达到的高度【答案】：C3.某洗衣房，最高日热水用水定额为15L/kg干衣，热水使用时间为8h，则该洗衣房最高日用水定额不应小于下列哪项？()A：15L/kg干衣B：25L/kg干衣C：40L/kg干衣D：80L/kg干衣【答案】：C【解析】：参见《建筑给水排水设计规范》5.1.1条，15L/kg是最高日用水定额中的最小值，参见《建筑给水排水设计规范》3.1.10条，对应最小值为40L/kg，故选C4.住宅集中生活热水供应系统配水点最低水温(℃)不应低于下列哪项？()A：40B：45C：50D：55【答案】：B【解析】：依据《建筑给水排水设计规范》5.1.5A条，设置集中热水供应系统的住宅，配水点的水温不应低于45℃。
5.关于热媒耗量，下列哪项是正确的？()A：热媒耗量是确定热水配水管网管径的依据B：热媒耗量与设计小时耗热量数值大小无关C：热媒管道热损失附加系数与系统耗热量有关D：燃油机组热媒耗量与加热设备效率有关【答案】：D【解析】：热煤耗量是第一循环管网水力计算的依据(配水管网是热水设计流量)，故A项错误；热媒耗量和设计小时供热量有关，而设计小时供热量和设计小时耗热量有关(参P244)，故B错误；K由管线长度取值，故C项错误。
给排水科学与工程专业知识嘿，咱来说说给排水科学与工程这个专业呗。
我有个朋友叫小张，他就是学这个专业的。
有一次我去他家玩，他就给我好好科普了一下这个专业的知识。
小张说啊，给排水科学与工程那可重要了。
就说咱每天用的水吧，从哪来的呢？这就得靠给水工程啦。
他说有一次他们去参观一个自来水厂，那场面可壮观了。
巨大的水池子，各种各样的管道，还有那些先进的设备。
小张就像个小导游一样，给我介绍着。
他说自来水厂要把河里的水或者地下水经过一系列的处理，才能变成我们可以用的干净水。
什么沉淀啊、过滤啊、消毒啊，一步都不能少。
我就想啊，原来我们每天用的水来得这么不容易呢。
然后小张又说到排水工程。
他说咱用过的水可不能随便乱倒，得有专门的管道把它们排走。
有一次他去一个小区检查排水系统，发现有个地方堵了。
他们就得赶紧想办法疏通。
小张说要是排水不顺畅，那可麻烦了，会弄得满地都是水，还会有难闻的味道。
我就想起有时候在路上看到那些井盖，原来下面都是排水管道啊。
小张还说，给排水科学与工程可不只是修管道那么简单哦。
还要考虑环保啊、节能啊这些问题。
比如说，怎么让污水处理得更干净，怎么让雨水更好地利用起来。
他给我举了个例子，有个公园就建了一个雨水花园，下雨的时候雨水可以流到花园里，既能美化环境，又能补充地下水。
我觉得这个主意可真棒。
总之啊，给排水科学与工程这个专业虽然听起来有点专业有点复杂，但是它跟我们的生活可息息相关呢。
没有这个专业的人，我们可能就没有干净的水用，也没有顺畅的排水系统。
就像小张说的，他们就是给我们的生活保驾护航的人呢。
嘿嘿，现在你对给排水科学与工程这个专业有点了解了吧？。
2021年给排水基础知识试题（Part10）共1种题型，共70题单选题(共70题)3.在实验室中，根据达西定律测定某种土壤的渗透系数，将土样装在直径d=30cm的圆筒中，在90cm水头差作用下，8小时的渗透水量为100L，两测压管的距离为40cm，该土壤的渗透系数为()m/d。
A：0.9B：1.9C：2.9D：3.9【答案】：B【解析】：6.重点工程建设项目应当坚持：A：安全第一的原则B：为保证工程质量不怕牺牲C：确保进度不变的原则D：投资不超过预算的原则【答案】：A【解析】：提示见《中华人民共和国安全生产法》第三条。
7.《安全生产法》立法的目的是为了加强安全生产监督管理，防止和减少()，保障人民群众生命和财产安全，促进经济发展。
A：生产安全事故B：交通事故C：重大、特大事故D：火灾事故【答案】：A9.一定量的刚性双原子分子理想气体储于一容器中，容器的容积为V，气体压强为p，则气体的动能为()。
A：B：C：D：pV【答案】：B【解析】：11.价值工程活动的核心是()。
A：对象选择B：功能评价C：方案评价D：功能分析【答案】：D【解析】：功能分析是价值工程的核心，依靠功能分析来达到降低成本、提高价值的目的。
功能分析包括功能分类、功能定义、功能整理三部分内容。
12.普通完整井的出水量()。
A：与渗透系数成正比B：与井的半径成正比C：与含水层厚度成反比D：与影响半径成正比【答案】：A【解析】：13.34号元素最外层的电子构型为()。
A：B：C：D：【答案】：D【解析】：34号元素为Se。
15.流体的压强p，速度v、密度ρ，正确的无量纲数组合是：A：AB：BC：CD：D【答案】：A【解析】：16.圆管紊流过渡区的沿程损失系数λ()。
A：只与雷诺数Re有关B：只与管壁相对粗糙度k/d有关C：与Re和k/d都有关D：与Re和管长l有关【答案】：C【解析】：见阻力系数综合曲线。
19.依据《环境保护法》的规定，凡是向已有地方污染物排放标准的区域排放污染物的，应当执行()标准。
2021年给排水专业知识试卷和答案（10）一、单选题(共50题)1.在城市旧合流制排水系统改造设计中，下列哪项措施不具有削减合流制排水管渠溢流污染的作用？()A：增大管道截流倍数B：增大地表输水能力C：增设调蓄处理池D：增加绿化面积【答案】：B【解析】：增加地表输水能力，就是增加径流系数φ，显然会使汇流雨水量增加，在同样截留倍数条件下，溢流雨水将增多，故B项错误。
同理，增加绿化面积将使φ减小，溢流雨水减小，故D项正确。
可知AC项正确。
2.单层细砂滤料滤池用水反冲洗时处于流态化状态后，若再增加反冲洗强度，以下有关滤层膨胀率变化的说法何项正确？()A：冲起悬浮滤料层的水流水头损失不变，因而滤层膨胀率不变B：冲起悬浮滤料层的水流水头损失增大，因而滤层膨胀率变大C：冲起悬浮滤料层的水流能量不变，因而滤层膨胀率不变D：冲起悬浮滤料层的水流能量增加，因而滤层膨胀率变大【答案】：D【解析】：3.关于污泥好氧消化池的设计，以下哪种说法是错误的？()A：污泥好氧消化通常用于大型或特大型污水处理厂B：好氧消化池进泥的停留时间(消化时间)宜取10～20dC：好氧消化池内溶解氧浓度不应低于2mg/L，池体超高不宜低于1m D：好氧消化池在气温低于15℃的寒冷地区宜考虑采取保温措施【答案】：A【解析】：《室外排水设计规范》7.3.1条的条文说明：“一般在污泥量较少的小型污水处理厂，或由于受工业废水的影响，污泥进行厌氧消化有困难时，可考虑采用好氧消化工艺。
”4.某数据处理控制中心设有七氟丙烷气体灭火系统，系统启动灭火时，防护区实际使用浓度不应大于下列哪项？()A：灭火设计浓度B：有毒性反应浓度C：惰化设计浓度D：无毒性反应浓度【答案】：B【解析】：根据《气体灭火系统设计规范》6.0.7条，有人工作防护区的灭火设计浓度或实际使用浓度，不应大于有毒性反应浓度(LOAEL 浓度)。
6.下列关于生物膜处理法具有较好硝化效果的叙述中，哪一项是正确的？()A：生物膜是高度亲水物质，容易吸收污水中氮B：生物膜中可生长原生动物，有利于氮的去除C：生物膜沉降性能好，氮随脱落的生物膜排放D：生物膜泥龄长，能存活世代时间长的微生物【答案】：D【解析】：7.下列有关翻板阀滤池工艺特点的叙述中，哪项正确？()A：调节翻板阀门开启度大小有助于调节冲洗强度，节约冲洗水量B：翻板阀滤池冲洗时，根据滤料性质可先打开阀门50%开启度，或先打开阀门100%开启度C：延时开启翻板阀门排水，增加滤池冲洗时间，能把滤层冲洗更加干净D：变化翻板阀门开启度，有助于避免滤料流失【答案】：D【解析】：滤池冲洗时，根据膨胀的滤料复原过程变化阀板开启度，及时排出冲洗废水。

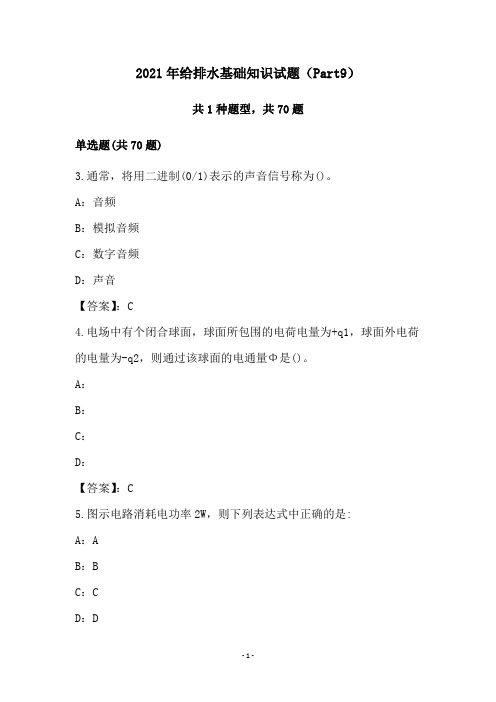

2021年给排水基础知识试题（Part9）共1种题型，共70题单选题(共70题)3.通常，将用二进制(0/1)表示的声音信号称为()。
A：音频B：模拟音频C：数字音频D：声音【答案】：C4.电场中有个闭合球面，球面所包围的电荷电量为+q1，球面外电荷的电量为-q2，则通过该球面的电通量Φ是()。
A：B：C：D：【答案】：C5.图示电路消耗电功率2W，则下列表达式中正确的是:A：AB：BC：CD：D【答案】：B【解析】：提示电路的功率关系以及欧姆定律是在电路的电压电流的正方向一致时有效。
6.下列关于动量定理的论述正确的是()。
A：动量定理仅适用于层流运动B：动量定理仅适用于紊流运动C：动量定理仅适用于理想流体运动D：动量定理适用于以上任何流动【答案】：C【解析】：10.图示电路中，N为含源线性电阻网络，其端口伏安特性曲线如图b)所示，其戴维南等效电路参数应为：A：AB：BC：CD：D【答案】：B【解析】：提示二端线性有源电路的端口伏安特性为一直线。
直线与电压轴的交点是电路的开路电压U0C；与电流轴的交点为电路短路电流ISC；直线的斜率为电源等效电阻R0。
11.网络软件实现网络功能不可缺少的软件环境。
网络软件主要包括：()。
A：网络互换设备和网络协议B：网络协议和计算机系统C：网络协议和网络操作系统D：网络操作系统和传输介质【答案】：C14.某项目的净年值小于零，则：A：该项目是可行的B：该项目的内部收益率小于基准折现率C：该项目的动态投资回收期小于寿命期D：该项目的内部收益率大于基准折现率【答案】：B【解析】：提示从图解的净现值函数曲线中可以看出，当某项目的净现值小于零时，该项目的内部收益率小于基准折现率。
15.下列人员中，()不属于建筑工程的从业人员。
A：注册建筑师B：注册结构工程师C：注册资产评估师D：注册建造师【答案】：C17.计算机存储器中的每一个存储单元都配置一个唯一的编号，这个编号就是：A：—种寄存标志B：寄存器地址C：存储器地址D：输入/输出地址【答案】：C【解析】：提示计算机存储单元是按一定顺序编号，这个编号被称为存储地址。
2021年给排水专业基础知识试题（Part6）共1种题型，共55题单选题(共55题)1.当进行糖酵解时，下列说法正确的是()。
A：酶不起作用B：糖类转变为蛋白质C：1个葡萄糖分子转变为2个丙酮酸分子D：从二氧化碳分子转变为糖类分子【答案】：C【解析】：糖酵解过程由多步酶催化的生化反应组成，结果是1个葡萄糖分子转变为2个丙酮酸分子。
2.沿程损失产生于()。
A：急变流区域的旋涡B：均匀流阻力做功C：管道进出口处D：渠道进出口【答案】：B【解析】：沿程损失产生于均匀流，A、C、D均为急变流情况，产生局部损失。
3.过流能力强的曲线断面实用堰是()剖面堰。
A：真空B：非真空C：临界D：不能确定【答案】：A【解析】：真空剖面在下游形成相对抽吸作用，导致过流能力加强。
4.枯水流量频率分析中，其样本常采用的计量单位为()。
A：B：C：D：【答案】：A5.已知三角形每一内角的测量中误差为±9″，则三角形内角和的中误差为()。
A：±27″B：±15.6″C：±3″D：±5.2″【答案】：B【解析】：6.紫外线杀菌的主要机理是()。
A：干扰蛋白质的合成B：损伤细胞壁C：损伤细胞膜D：破坏核酸【答案】：D【解析】：紫外线主要是能破坏核酸的结构，使T与T之间形成的单键变为双键。
7.人类开发利用活动(例如建库、灌溉、水土保持等)改变了下垫面的性质，可间接地影响年径流量，一般说来，上述这些开发利用活动的影响会使得()。
A：蒸发量基本不变，从而年径流量增加B：蒸发量增加，从而年径流量减少C：蒸发量基本不变，从而年径流量减少D：蒸发量增加，从而年径流量增加【答案】：B8.要求启动快的大型泵站宜采用()引水。
A：水射器B：真空泵C：真空罐D：自灌式【答案】：D12.一潜水含水层隔水底板水平，均质，各项同性，延伸范围很广，初始的含水层厚为10m，渗透系数为10m/d，有一半径为1m的完整井A，井中水位6m，在离该井100m的地点有一水位为8m的观测井B，请问井A的影响半径是()km。
2021年给排水专业基础知识试题（Part3）共1种题型，共55题单选题(共55题)1.自灌式泵房的水泵吸水管上应设有()，以满足水泵检修的需要。
A：真空表B：观测孔C：闸阀D：止回阀【答案】：C【解析】：自灌式充水的泵站，吸水管上应设有闸阀，以满足水泵检修时的需要。
2.一潜体在液体中维持稳定平衡，则()。
A：重心在几何中心之下B：重心在几何中心之上C：重心与几何中心一定重合D：重心与几何中心在同一水平面【答案】：A【解析】：潜体在液体中维持稳定平衡的条件就是重心在几何中心之下。
3.已知某直线两端点的坐标差分别为△x=-61.10m、△y=85.66m，则该直线的坐标方位角在第()象限。
B：ⅡC：ⅢD：Ⅳ【答案】：B4.水泵装置运行时若管道上的所有阀门均为全开状态，则水泵特性曲线和管道系统特性曲线的交点为()。
A：效率最高点B：扬程最高点C：极限工况点D：转速最大点【答案】：C【解析】：水泵特性曲线和管道系统特性曲线的交点为工况点。
若管道上的所有阀门均为全开状态，则该工况点对应水泵装置的最大流量，因此也称为水泵装置的极限工况点。
6.用典型暴雨同频率放大法推求设计暴雨，则()。
A：各历时暴雨量都不等于设计暴雨量B：各历时暴雨量都等于设计暴雨量C：各历时暴雨量都不大于设计暴雨量D：不能肯定【答案】：B9.污水泵房水泵机组为自动控制时，每小时开动水泵不得超过()次。
B：4C：6D：8【答案】：C【解析】：根据《室外排水设计规范》(GB 50014-2006)(2014年版)，污水泵房集水池容积，不应小于最大一台水泵5min的出水量，如水泵机组为自动控制时，每小时开动水泵不得超过6次。
10.螺旋泵的转速通常采用()r/min。
A：20～90B：720～950C：950～1450D：1450～2900【答案】：A【解析】：螺旋泵的转速缓慢，一般在20～90r/min，不能由电机直接带动，需有减速设施，而且，螺旋泵直径越大，转速越小。
2021年给排水专业知识练习题和答案（Part3）共2种题型，共85题一、单选题(共50题)1.在下列哪种情况下，城镇配水管网设计可考虑增大管网漏损率？() A：供水规模较大时B：供水压力较低时C：管材材质较好时D：单位管长供水量较小时【答案】：D【解析】：根据《室外给水设计规范》4.0.7条，城镇配水管网的漏损水量宜按规范第4.0.1条第1～3款水量之和的10%～12%计算，当单位管长供水量小或供水压力高时，可适当增加，故B项错误，D项正确。
管材材质越好，水的漏损量越小，C项错误。
管网漏损率与供水规模无关，A项错误。
2.以下有关管井设计的叙述中，错误的是哪项？()A：过滤器未贯穿整个含水层的为非完整井B：在结构稳定的岩溶裂隙含水层中取水时，可不设过滤器C：在静水位相差大的多层含水层取水时，采用不同管井分别取水D：在渗透系数大的含水层中取水不会发生井群互阻影响【答案】：D【解析】：选项A为不完全定义；所以答案为D，渗透系数大的含水层中取水也会发生井群互阻影响。
3.下列关于雨水管道系统设计的叙述中，哪项正确？()A：设计降雨历时计算采用的折减系数在经济条件较好、安全要求较高的区域可取2B：同一雨水系统应采用相同的重现期进行设计C：雨水管道应按远期最大日最大时流量进行设计D：立体较差道路雨水管道系统设计重现期不小于3年【答案】：D【解析】：参见《室外排水设计规范》4.10.2条。
4.室内消火栓管网的设计，下列哪条不符合现行《消防给水及消火栓系统技术规范》的要求？()A：与供水横干管连接的每根立管上设置阀门B：多高层公共建筑各层均可按照关闭同层不超过5个消火栓设置管道和阀门C：立管的最小流量10L/S，经计算立管管径DN80即可，实际取DN100 D：除特殊情况外，室内消火栓系统管网均应布置成环形【答案】：B【解析】：依据《消防给水及消火栓系统技术规范》8.1.6条，每2根竖管与供水横干管相接处应设置阀门。
2021年给排水专业知识练习题和答案（Part5）共2种题型，共85题一、单选题(共50题)1.排水管道接口一般有柔性、刚性和半柔性半刚性三种形式，污水和污水合流管道应采用下列哪项接口形式？()A：柔性接口B：刚性接口C：半柔性半刚性接口D：以上三种形式均可，依据地质条件确定【答案】：A【解析】：根据《室外排水设计规范》4.3.4条，管道接口应根据管道材质和地质条件确定，污水和合流污水管道应采用柔性接口。
故选A2.下述活性污泥法工艺均具有脱氧除磷能力，哪项反应器设计不宜采用最高日最高时流量？()A：AAO法反应器B：Orbal氧化沟C：多点进水多级AO反应器D：CAST反应器【答案】：D【解析】：依据《室外排水设计规范》6.6.34条，SBR反应池宜按平均日污水量设计，而CAST反应器属于SBR反应池的一种，故选择D 3.下列关于高层建筑生活热水供应系统减压阀设置的图示中，哪个是错误的？()A：B：C：D：【答案】：A【解析】：依据《建筑给水排水设计规范》5.2.13条的条文说明：“为高低两区共用一加热供热系统，分区减压阀设在低区的热水供水立管上，这样高低区热水回水汇合至图中A点时，由于低区系统经过了减压，其压力将低于高区，即低区管网中的热水就循环不了”。
4.某小区的车行道、绿地下均敷设给水管道.地坪标高均按-3.0m计，土壤冰冻深度为0.5m。
则下列哪项错误？()A：车行道下给水管的管顶标高不得高于-3.65mB：车行道下给水管的管顶覆土厚度不得小于0.70mC：绿地下给水管的管顶标高不得高于-3.65mD：绿地下给水管的管顶覆土厚度不得小于0.65m【答案】：B【解析】：参见《建筑给水排水设计规范》3.5.3条，室外给水管道的覆土深度，应根据土壤冰冻深度、车辆荷载、管道材质及管道交叉等因素确定；管顶最小覆土深度不得小于土壤冰冻线以下0.15m，行车道下的管线覆土深度不宜小于0.70m。
5.下列关于排水泵站设计的说法中，哪项不合理？()A：某雨水泵站水泵叶轮轴心设计标高与集水井最高水位持平B：某地雨水泵站入口处设计地面标高仅高于设计洪水位0.80mC：某地商业街的排水泵站供电按二级负荷设计D：某位于居民区的污水泵站采用生物除臭装置【答案】：A【解析】：参见《室外排水设计规范》5.1.6条，可知A项正确。
一、管式静态混合器 1设计参数设计总进水量为Q=200000m 3/d ，水厂进水管投药口靠近水流方向的第一个混合单元，投药管插入管径的1/3处，且投药管上多处开孔，使药液均匀分布，进水管采用两条，流速v=1.5m/s 。
计算草图如图4-2。
图4.2 管式静态混合器计算草图2 设计计算管径静态混合器设在絮凝池进水管中，设计流量s md m n Q q 3315.11000002200000====； 那么静态混合器管径为：mv q D 45.05.114.315.14π4=××==，本设计采用D=500mm ；按下式计算27.245.05.136.236.23.05.03.05.0=××==Dv N ，本设计取N=3；那么混合器的混合长度为：m DN L 65.135.01.11.1=××==T=s v L 1.15.165.1==m n d q h 143.035.015.11184.01184.04.424.42=××==<,符合设计要求。
1306.69564.2101.1143.09800=×××=••=s T v h g G ，在500-10001s 之间，符合设计要求。
95.183464.206.695=×=GT二、机械搅拌器Q=20万m^3/d，设k=1.05,n=7，t=20min那么W=QT/60n=(200000*1.05*20)/(24*60*7)=417m^3三、 沉淀澄清设备的设计斜管沉淀池是浅池理论在实际中的具体应用，按照斜管中的水流方向，分为异向流、同向流、和侧向流三种形式。
斜管沉淀池具有停留时间短、沉淀效率高、节省占地等优点。
本设计沉淀池采用斜管沉淀池，设计7组。
1沉淀池分为七组 每组的设计流量为 m h m Q 3333.048.1190)724(200000==×=。
2沉淀池平面尺寸沉淀池清水区面积 q Q A =式中： A —斜管沉淀池的外表积，2mq —外表负荷，)(23h m m ，一般采用).011~.0923h m m设计中取)(923h m m q =2132.27948.1190m A ==。
设计中取池宽度m B 3.8=，那么沉淀池的长度m L 15.93.32.271==。
为便于施工，本设计取 L=16m为了配水均匀，进水区布置在16m 长度方向的一侧，在m 3.8的宽度中扣除无效长度m 5.0，那么净出口面积211121.1603.116)5.0-3.8()5.0(m k L B A =⨯=⨯-= 式中：1k —斜管结构系数，本设计取1k =03.154321h h h h h H ++++= 式中 H —沉淀池总高度，m ；1h —保护高度，m 。
本设计取1h =0.3 m ； 2h —清水区高度，m 。
本设计取2h m ；3h —斜管区高度，m 。
取斜管长度l =m 0.1，安装倾角︒60，那么m l h 87.060sin 3=°=；4h —配水区高度，m 。
本设计取4h m ；5h —排泥槽高度，m 。
本设计取5h m ； 那么沉淀池总高度Hm H 7.483.05.187.02.13.0 =++++= 。
3进出水系统沉淀池进水采用穿孔花墙，孔口总面积v Q A =2式中 2A —孔口总面积〔2m 〕v —孔口流速〔s m s m 一下，本设计中取s m 1.0 22 3.3.10/33.0m A ==每个孔口的尺寸定为cm cm 1020×，那么孔口数为245个。
进水孔位置应该在斜管以下、沉泥区以上部位。
沉淀池的出水采用穿孔集水槽，出水孔口流速v 1=/s ，那么穿孔总面积：A 3=1v Q式中： A 3—出水孔口总面积，2m 。
A 3=1v Q =6.033.0=0.552m 设每个孔的直径为4cm ，那么孔口的个数 N=F A 3=204.0414.355.0×=438个。
设每条集水槽的宽度为，间距，共设10条集水槽，每条集水槽一侧开孔数。
为40个，孔间距为20cm 。
10条集水槽汇水至出水总渠，出水总渠宽度，深度。
出水的水头损失包括孔口损失和集水槽内损失。
孔口损失∑h = ∑h 1=ξg v221式中： ∑h —孔口水头损失，m ； ξ —进口阻力系数。
设计中取ξ =2∑h = ξgv 221 =2×8.926.02⨯ =。
集水槽内水深取为，槽内水流速度为/s,槽内水力坡度按0.01计，槽内水头损失∑h =iL 式中： ∑h —集水槽内水头损失，m ； i —水力坡度；L —集水槽长度，m ； 设计中取i=0.01， L=m ∑×=m 出水总水头损失∑h=∑h +∑h =0.037+=m ，设计中取为斜管长度一般为0.8～，设计中取为；斜管管径一般为25～35mm ，设计中取为30mm ；斜管为聚丙烯材料，厚度为0.4～。
采用穿孔管进行重力排泥，每天排泥一次。
穿孔管管径为200mm ，管上开孔孔径为5mm ，孔间距为15mm 。
沉淀池底部为排泥槽，共12条。
排泥槽顶宽为，底宽为，斜面与水平夹角约为45°，排泥槽斗高为。
根据上面计算结果，绘制斜管沉淀池示意图，如图4.5所示。
穿孔排泥管配水区斜管区清水区积泥区集水槽斜管沉淀池计算示意图4核算4.1、雷诺数Re斜管内的水流速度为： 2v =θsin 1A Q式中： v —斜管内水流速度，m/s ；θ—斜管安装倾角，一般采用60°～75°。
设计中取 =60° 2v =θsin 1A Q= ︒⨯60sin 21.16133.0=/s=/s Re=vRv 2式中：R —水力半径，cm ，本设计取R= v —水的运动黏度，cm/s 。
设计中当水温t=20℃时，水的运动黏度v=/s Re=vRv 2=01.031.075.0⨯ =23.3＜500，满足设计要求。
4.2、弗劳德数F rF r =Rgv 22= 81.975.031.02⨯×104F r 介于0.001～0.0001之间，满足设计要求。
4.3、斜管中的沉淀时间T T =21v L 式中：1L —斜管长度，m 。
设计中取1L = T =21v L =0031.00.1 根本上满足要求〔一般在2～5min 之间〕。
四、过滤处理1.滤池总面积 F=vTQ F-滤池总面积(m 2) Q- 设计水量(m 3/d) v-设计滤速(m/h),石英砂单层滤料一般采用8~10 ,双层滤料一般采用10~14m/h.T=T 0-nt 0-nt 1T-滤池每日的实际工作时间〔h 〕T 0-滤池每日的工作时间 〔h 〕 t 0-滤池每日的冲洗后停用和排放初滤水时间〔h 〕 t 1-滤池每日冲洗时间〔h 〕n-滤池每日冲洗次数普通快滤池是目前水处理工程中常用的滤池形式之一，普通快滤池每一池上装有混水进水阀，清水出水阀，反冲洗进水阀，反冲洗排水阀，共四个阀门。
普通快滤池运行稳定，出水水质较好。
其缺点是阀门数量多，阀门易损坏，还必须有全套的冲洗设备。
普通快滤池适于大中型水厂，单池面积不大于100m 2,以免冲洗不均匀,在有条件时尽量采用外表冲洗或空气助冲设备。
2.1普通快滤池平面尺寸计算设计中取n =2次，t 1=0.1ｈ不考虑排放初滤水时间，即t 0=0 T=24-2×设计中选用双层滤料石英无烟煤砂滤池取v=12 m/h F=vT Q =8.2313200000⨯=(m 2) f=NF =74.6464(m 2)设计中取N=7 单排布置 L=12.0m ，B=8.0m ，滤池的实际面积为12.0×8.0=96(m 2) ， 实际流速v =8.23967200000⨯⨯= m/h当一座滤池检修时，其余滤池的冲洗强度v ＇=1-N Nv一般采用10~14 m/h v ＇=175.127-⨯=14 m/h2.2滤池高度 H=H 1+H 2+H 3+H 4H1-承托层高度〔m〕，一般可按表6-1确定H2-滤料层厚度〔m〕，一般可按表6-2确定H3H4-超高，一般采用设计中取H1， H20， H3=1.80 ，H4H=H1+H2+H3+H4=0.6+0.40+1.80+0.30=m表6-1 普通快滤池承托层的粒径和厚度表6-2 普通快滤池的滤料层厚度2.3配水系统v mf ×54.031.1001.0⨯φd ×54.0031.20)1(m m - ×54.031.1001.098.0012.0⨯×54.031.20)38.01(38.0m -=/s 设计中去粗取d=, φ=0.98,m=0.38,水温20℃时μ2〕 2.反冲洗强度：q=10kv mf =10××1.08=14L 2) k-平安系数，一般采用1.1~3.反冲洗流量：q g =fg=96×14=1344L/s4.干管始端流速：v g =23104D q g ⨯⨯⨯-π=238.014.310344.14⨯⨯⨯-=m/s 设计中取D=n j =2aL =2×0根 n j —单池中支管根数〔根〕 L —滤池长度〔m 〕 α—，设计中取α=m6.单根支管入口流量：q j =q g /n j =1344/80=16.8L/s7.支管入口流速：v i =23410j j D q ⨯⨯-π092.014.3108.1643⨯⨯⨯-=4m/s 设计中D j ==90mm8、单根支管长度：L j ××(8-0.8)=m9、配水支管上孔口总面积：F K =Kf=0.25%×96=0.24=240000mm 2K-配水支管上孔口总面积与滤池面积之比一般采用0.2%-0.25%，设计中取0.25% 10、配水支管上孔口流速：v K =q g /F k =/s11、单个孔口面积：f K =4d 2K ×92= 12、孔口总数：N K =KK f F = 5.63240000=3779个13、单根支管上孔口数:n K =N K /n j =3779/80=47个 支关上孔口布置二排，与垂直成45夹角向下交错排列. 14、孔口中心距：a K =2K j n L =2476.3=孔口示意图单个滤池的配水系统 ：接冲洗水管15、孔口平均水头损失：h K =1/2g(25.068.01014⨯⨯)2=表6-3 流量系数μ值16、配水系统校核：对大阻力配水系统，要求其支管长度与直径之比不大于60jj d L =09.06.3=40＜60对大阻力配水系统，需按下式校核，29.0)()(220≤+anw f w f 即29.0143.006.0083.0)80080014.34240000()9014.3504240000(22≤=+=⨯⨯⨯+⨯⨯⨯2.4冲洗排水槽 1. 冲洗排水槽中心距a 0=1n L因冲洗排水槽长度不宜大于6米，故在设计中将每座滤池中间设置排水渠，在排水渠两侧对称布置冲洗排水槽，每侧排水槽数为3条，池中冲洗排水槽总数为6条 , a 0=1n L = 312=4m2. 每条冲洗排水槽长l 0=2b B -=26.08-=mb-中间排水槽宽度，取 3. 每条冲洗排水槽的排水量：q 0=2n q g=61344=224L/s=m 3/s 4. 冲洗排水槽断面模数冲洗排水槽采用三角形标准断面，其断面模数为×q 4.00×=冲洗排水槽断面计算图5.冲洗排水槽距砂面高度：H e ××0.165+0.05+0.01=6.排水槽总平面面积：F 0=2xl 0N 2+bL=2××××12=m 2 校核排水槽总平面面积与滤池面积之比：fF 0=96526.14%＜25% ，满足要求7.中间排水渠：采用矩形断面，渠底距冲洗排水槽底部的高度H c ×322gB q g×3226.08.9344.1⨯+0.2=m单格滤池的反冲洗排水系统布置如图：至排水渠2.5滤池反冲洗W=qft/1000=13×96×360/1000=m 3t-单个滤池的反冲洗历时〔s 〕,可根据下表确定 设计中取t=6min,q=13L 2)（1） 高位水箱冲洗容积×147=3〔2〕承托层的水头损失m q H h w 1716.01360.0022.0022.013=⨯⨯=⨯= （3） 冲洗时滤层的水头损失h w4=(水砂ρρ-1) (1-m 0) H 2=(10002650-1) (1-0.4)×0.07=砂ρ-滤料的密度 ，水ρ-水的密度m 0-滤料未膨胀前的空隙率 ，H 2-滤料未膨胀前的厚度 设计中取m 0=0.4， 水ρ=1000kg/m 3 ，砂ρ=2650 kg/m 3 ，H 2= （4） 冲洗水箱高度H t =h w1+h w2+h w3+h w4+h w5=1.0+3.5++0.69+1.5=mh w1-水箱与滤池间的冲洗管道的沿程和局部水头损失之和〔m 〕 h w1-配水系统的水头损失〔m 〕 h w5-备用水头〔m 〕 设计中取h w1=，hw 1= h k =, h w5= 2.6进水系统1.进水总渠：滤池的总进水量为Q=200000m 3/d=m 3/s,设计中取进水总渠宽水深1m ，流速v 1=/s2.反冲洗进水管：冲洗水量q=1344L/s,采用管径d=500mm,管中流速v=2.69m/s3.清水管：清水总流量Q=/s,为了便于施工渠断面采用和进水渠断面相同的尺寸单个进水管流量Q=3/s,采用管径D=400,v=/s4.排水渠：排水流量q g =490L/s=3/s, 排水渠断面宽度B=,渠中水深,流速v=/s。
