齿轮的全部知识点一、齿轮的概念和作用齿轮是机械传动中常用的一种零件，其主要作用是将动力传递给其他零件或改变传动方向和传动比例。
齿轮是由齿轮齿与齿轮轴组成的。
二、齿轮的分类根据齿轮的形状和用途，齿轮可以分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型。
1.直齿轮：齿轮齿与轴线平行，是最常见的齿轮类型。
直齿轮具有传递动力平稳、效率高等优点，广泛应用于各种机械传动中。
2.斜齿轮：齿轮齿与轴线倾斜，常用于变速箱、差速器等传动装置中，可实现转速和转矩的变化。
3.锥齿轮：齿轮齿与轴线相交于一点，主要用于轴线方向变换，如正交传动。
4.蜗杆齿轮：由蜗杆和蜗轮组成，主要用于传递大扭矩和减速的场合，常用于起重机、输送机等设备中。
三、齿轮的结构和参数齿轮的结构包括齿面、齿根、齿顶等部分，并具有一系列参数来描述其几何形状和传动特性。
1.齿数：齿数是齿轮上齿的数量，决定了齿轮的传动比例。
2.模数：模数是齿轮齿距与齿数的比值，是描述齿轮尺寸的重要参数。
3.压力角：齿轮齿与轴线间的夹角，影响齿轮的传动效率和载荷能力。
4.齿宽：齿轮齿的宽度，决定了齿轮的承载能力。
四、齿轮的工作原理齿轮传动是通过齿轮齿的啮合来实现动力传递的。
齿轮齿的啮合产生了转矩和转速的变化，使得齿轮能够实现不同的传动需求。
五、齿轮的应用领域齿轮广泛应用于各种机械装置中，如汽车、船舶、飞机、工业生产线等。
齿轮传动具有传递效率高、传动精度高等特点，被广泛应用于各个行业。
六、齿轮的设计与制造齿轮的设计与制造涉及到齿轮传动的计算、选型、绘图、加工等环节。
通过对齿轮的设计与制造，可以满足不同传动需求和工作环境的要求。
七、齿轮的维护保养齿轮在使用过程中需要进行定期的维护保养，包括齿轮的润滑、检查齿轮磨损情况、更换磨损严重的齿轮等。
合理的维护保养可以延长齿轮的使用寿命和保证传动效果。
八、齿轮的故障和排除齿轮在使用过程中可能会出现故障，如齿面磨损、齿轮断裂等。
针对不同的故障情况，可以采取不同的排除方法，如修复磨损齿面、更换断裂齿轮等。
第4章 齿轮机构4.1考点提要4.1.1 重要的基本术语及概念齿廓啮合基本定律、共轭齿廓、渐开线性质和方程、渐开线齿轮啮合的可分性、齿轮的基本参数（模数，压力角，齿顶高系数，顶隙系数，齿数）、啮合线、啮合角、压力角、齿轮各部分名称及相互关系、标准齿轮的定义、齿轮的正确啮合条件，齿轮的连续平稳传动条件、重合度、根切、变位齿轮、标准安装、非标准安装、正确安装、当量齿轮。
4.1.2 标准直齿轮标准齿轮是指分度圆上有标准压力角和标准模数，齿顶高和齿根高符合标准且分度圆上齿厚等于齿槽宽的齿轮。
不同时具备这三个条件就不是标准齿轮。
要熟悉四个圆即齿顶圆，分度圆，齿根圆，基圆；三个弧长即齿距，齿厚，齿槽宽和三高即齿顶高，齿根高和全齿高。
熟悉相关的运算，牢记相应的算式。
对标准齿轮而言，我们定义齿厚和齿间相等的圆为定义标准参数的圆，即分度圆。
如果分度圆上齿距p ，齿数Z ，直径d ，则有：d pZ π= 或 Z p d π=可见：p/π是无理数。
以这样的数作为计算参数很不方便。
我们规定p/π的值为标准值（采用整数和有理数）并称之为模数。
从而使之成为齿轮的基本参数。
齿轮的另一个标准参数是分度圆上的压力角α，国家标准是20o ，从渐开线方程算式αcos r r b =可知：若压力角太小，虽能使传动省力，但分度圆和基圆就半径相差较小，齿形太直，齿根强度往往不够，若压力角太大，对传动不利，分度圆和基圆就半径相差较大，齿形太弯曲肥厚。
除上述参数外，齿顶高系数和齿顶隙系数也是不可少的。
前者规定了齿轮齿顶高与模数的关系h*a m ；后者使齿根高比齿顶高多一个与模数相关的值C*m ，从而使齿顶高和齿根高也成为标准值。
此外，齿数也是基本参数。
齿数变化则分度圆等四个圆的大小都变化。
但三个高和三个弧长都只和模数有关，不会随齿数而变化。
4.1.3内齿轮和齿条的特点（1）内齿轮的齿槽和轮齿分别相当于外齿轮的轮齿和齿槽（2）齿顶圆半径小于齿根圆半径（3）内齿轮的齿顶圆大于基圆4.1.4 齿条有以下特点：（1） 齿条齿廓为直线，齿廓上各点的压力角均为标准值，且等于齿条齿廓的倾斜角(齿形角)。
机械设计齿轮设计知识点齿轮是机械传动中常见的元件，在各种机械设备中起到了至关重要的作用。
了解和掌握齿轮设计的知识点，对于机械设计师来说是必不可少的。
本文将介绍机械设计齿轮设计的一些基本知识点，包括齿轮的类型、齿轮的几何参数计算、齿轮的材料选择以及齿轮传动的优化等内容。
一、齿轮的类型根据齿轮的传动方式和结构形式，齿轮可以分为直齿轮、斜齿轮、蜗杆与蜗轮、内齿轮等多种类型。
其中，直齿轮是应用最广泛的一种，其齿轮齿面是与基本圆柱面相切的直线。
而斜齿轮则是将齿轮齿面倾斜，用以改变传动方向或传动比例。
蜗杆与蜗轮则是将螺旋线型的蜗杆与齿轮齿面结合，可以实现高速减速。
内齿轮则是齿轮的孔径大于齿轮直径，广泛应用于一些特殊场合中。
二、齿轮的几何参数计算在设计齿轮时，需要确定一些重要的几何参数，其中最主要的有模数、齿数、分度圆直径等。
模数是表征齿轮齿距大小的参数，通常用M表示，计算公式为模数=M=齿数/分度圆直径。
齿数则是决定齿轮齿数的参数，常用N表示。
分度圆直径是齿轮齿面上接触线与齿轮轴线的交点生成的圆的直径，通常用d表示。
齿轮设计中，这些几何参数之间的关系需要合理匹配，以确保齿轮的传动效果和传动比。
三、齿轮的材料选择齿轮的材料选择直接关系到齿轮的使用寿命和传动效果。
常见的齿轮材料有合金钢、中碳钢、硬质合金等。
合金钢具有较高的强度和韧性，适用于工作负荷较大的齿轮传动。
中碳钢则具有中等强度和韧性，适用于一般负载下的齿轮传动。
硬质合金则具有较高的硬度和耐磨性，适用于高速和重载的齿轮传动。
在选择材料时，还需考虑到成本、制造工艺和机械设备的工作环境等因素。
四、齿轮传动的优化齿轮传动的优化包括传动效率的提高和噪声的降低。
在提高传动效率方面，可以通过优化齿轮的模数、齿轮的齿数、齿轮齿面的加工精度等措施来实现。
而在降低噪声方面，可以采用消除齿轮啮合时产生的振动和冲击的方法，如优化齿形、改进齿轮的制造工艺等。
此外，还可以通过加装减振器和润滑系统来进一步减少噪声和振动。
齿轮传动机械设计知识点齿轮传动机械是一种常见的传动机构，广泛应用于各行各业。
它通过齿轮之间的啮合传递动力和扭矩，实现机械设备的运转。
在齿轮传动机械的设计过程中，需要掌握一些重要的知识点，以确保设计的可靠性、高效性和经济性。
本文将介绍齿轮传动机械设计的一些关键知识点。
一、齿轮基本参数的确定在进行齿轮传动机械设计时，首先需要确定齿轮的基本参数，包括模数、齿数、压力角等。
模数是齿轮齿数与齿轮直径之比，决定了齿轮的尺寸。
齿数反映了齿轮齿数的多少，不同齿数的齿轮可以满足不同的传动比要求。
压力角决定了齿轮的强度和接触性能，常用的压力角有20度和14.5度。
二、齿轮啮合角的计算齿轮的啮合角是指两个相邻齿轮啮合时，齿轮齿廓的压力线与接触线之间的夹角。
啮合角的大小与齿轮的模数、齿数、压力角等参数相关。
在设计中，需要根据啮合角的计算公式来确定合适的齿轮啮合。
三、齿轮传动的传动比计算齿轮传动的传动比是指输入轴和输出轴转速之比，它决定了齿轮传动机构的输出扭矩和速度。
在设计齿轮传动时，需要根据需要的传动比来选择合适的齿轮组合，并根据齿轮齿数和模数的关系来计算传动比。
四、齿轮齿形的设计齿轮齿形的设计是齿轮传动机械设计的重要环节。
合理的齿轮齿形能够提高传动效率和耐用性。
常见的齿轮齿形有直齿、斜齿、渐开线齿等。
在齿轮齿形的设计过程中，需要考虑齿轮齿宽、齿顶间隙、齿根间隙等参数，以保证齿轮传动的质量和可靠性。
五、齿轮传动的强度计算齿轮传动的强度计算是判断齿轮传动机械设计是否合理的重要指标。
在设计过程中，需要考虑齿轮的承载能力、齿面接触应力和齿根弯曲应力，以确保齿轮传动机械在使用过程中不会出现损坏或断裂的情况。
六、齿轮传动的噪声和振动控制齿轮传动机械在工作过程中可能会产生噪声和振动，影响使用效果和使用寿命。
在设计过程中，需要考虑降低齿轮传动的噪声和振动，采取一些措施，如选择合适的齿轮啮合方式、精确的加工工艺等。
总结齿轮传动机械设计知识点涉及齿轮基本参数的确定、齿轮啮合角的计算、齿轮传动的传动比计算、齿轮齿形的设计、齿轮传动的强度计算、齿轮传动的噪声和振动控制等方面。
机械设计基础齿轮与传动设计齿轮传动在机械设计中扮演着重要的角色，它能够实现轴的传动和速度变换。
在本文中，我们将探讨机械设计基础齿轮与传动设计的相关知识。
I. 齿轮的基本概念齿轮是一种常见的机械传动装置，它由一对或多对齿轮齿排列而成。
齿轮通常由金属材料制成，具有齿距、齿高、齿顶高、齿根高等特征。
齿轮通常用于改变两个轴的相对速度和转矩。

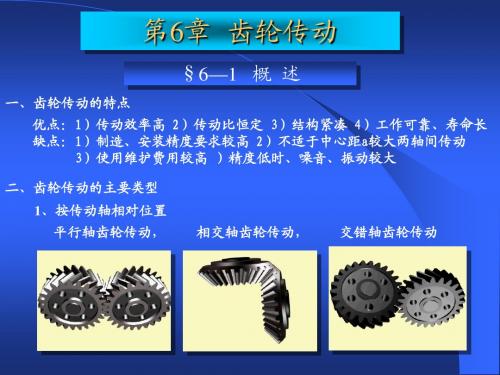

II. 齿轮传动的类型1. 平行轴齿轮传动平行轴齿轮传动是指两个轴线平行的齿轮传动。
其中的常见类型包括平行直齿轮传动、齿轮齿条传动以及斜齿轮传动。
平行轴齿轮传动具有结构简单、传动精度高等优点，广泛应用于各种机械设备中。
2. 直交轴齿轮传动直交轴齿轮传动是指两个轴线相交的齿轮传动。
其中的常见类型包括锥齿轮传动和蜗杆传动。
直交轴齿轮传动常用于需要改变转向的场合，具有传动平稳、传动效率高等优点。
3. 立轴齿轮传动立轴齿轮传动是指齿轮轴线与水平面成一定角度的齿轮传动。
其中的常见类型包括三角带齿轮传动和齿轮减速器。
立轴齿轮传动用于传输高速和大功率的情况，具有结构紧凑、传动平稳等特点。
III. 齿轮的设计要点1. 齿轮模数的选择齿轮的模数是指齿轮齿数与齿轮模数的比值，是齿轮设计的重要参数之一。
在选择齿轮模数时，需要考虑到齿轮的载荷、传动比、齿轮材料等因素，以满足设计要求。
2. 齿轮的齿数计算齿轮的齿数是齿轮设计中的关键参数，它会影响到齿轮的传动比、齿轮的载荷等性能指标。
齿数的计算需要考虑到传动比、齿轮径等因素，以保证齿轮传动效率和可靠性。
3. 齿轮的强度计算齿轮的强度计算是指确定齿轮的承载能力和抗疲劳能力。
在齿轮设计中，需要计算齿轮的接触应力、弯曲应力等参数，以确保齿轮的安全可靠。
4. 齿轮的啮合性能齿轮的啮合性能是指齿轮在传动中的准确性和平稳性。
在齿轮设计中，需要注意齿轮的齿形、齿距、齿顶间隙等参数，以保证齿轮的良好啮合性能。
IV. 齿轮传动的应用齿轮传动广泛应用于机械工程领域。
齿轮设计基础知识点总结齿轮是一种常见的运动传动装置，广泛应用于各个行业的机械设备中。
它的设计涉及到许多基础知识点，下面将对齿轮设计的基本原理、齿轮参数和齿轮制造工艺等方面进行总结。
1. 齿轮的基本原理齿轮是通过齿与齿之间的啮合来传递动力和转动运动的。
它主要由两个部分组成，一个是主动轮，另一个是从动轮。
主动轮通过齿与从动轮的齿相互咬合，在外力的作用下产生相应的转动。
2. 齿轮的参数齿轮设计中常用的参数有模数、齿数、压力角等。
模数是齿轮齿槽的尺寸参数，用于表示齿轮的大小；齿数表示齿轮上的齿的数量，对于同样的模数，齿数越多，齿轮越小；压力角是齿轮齿条与齿轮中心线的夹角，直接影响齿轮传动的精度和传动效率。
3. 齿轮的啮合方式齿轮的啮合方式主要分为外啮合和内啮合两种。
外啮合是指齿轮齿条的外侧相互啮合，常见于汽车和机械工程中；内啮合是指齿轮齿条的内侧相互啮合，常见于工业机器人和飞机发动机等高速设备中。
4. 齿轮的传动比齿轮的传动比是指主动轮转动一圈时，从动轮转动的圈数。
齿轮的传动比可以根据齿数的比值计算得出，传动比越大，从动轮的转速越快，转矩越小。
5. 齿轮制造工艺齿轮的制造工艺一般包括齿形设计、齿轮加工和齿轮热处理等步骤。
齿形设计是根据齿轮的传动要求和参数进行计算和绘制；齿轮加工包括铣削、滚齿、切割等工艺，用于加工齿轮的齿条；齿轮热处理是通过加热和冷却工艺，提高齿轮的硬度和耐磨性。
总结：齿轮设计是机械工程领域中的基础知识，涉及到许多方面的内容。
本文对齿轮的基本原理、参数、啮合方式、传动比和制造工艺等进行了总结，希望能对读者了解齿轮设计提供一定的帮助。
在实际的齿轮设计过程中，还需要结合具体的工程要求和实际情况进行综合考虑和分析，以确保设计的齿轮具有良好的传动效果和可靠性。
对于齿轮制造企业和机械工程师来说，深入了解齿轮设计基础知识，不断学习和创新，将有助于提高工作效率和产品品质。
机械设计齿轮知识点
齿轮是机械传动中常用的元件，其作用在于传递运动和功率。
了解
机械设计齿轮的知识点对于进行机械设计和分析至关重要。
本文将介
绍一些机械设计齿轮的基本知识点。
一、基本概念与术语
1. 齿轮：齿轮是一种用于传递运动和功率的机械元件，由一个或多
个齿齿相连形成。
根据齿轮的结构形式，可分为圆柱齿轮、斜齿轮、
锥齿轮等。
2. 齿数：齿数是指齿轮上齿的个数。
齿数决定了齿轮的运动传动比。
常用表示齿数的符号为"N"。
3. 分度圆：齿轮的齿形是由以齿轮中心为圆心的一个圆周所规定的，这个圆称为分度圆。
分度圆的直径记为"D"。
4. 模数：模数是齿轮的标准参数之一，它是齿轮齿数与分度圆直径
之比，用"M"表示。
模数决定了齿轮齿形的大小。
5. 压力角：齿轮的齿面与齿轮轴线之间的夹角称为压力角，用"a"表示。
压力角的大小取决于齿轮齿数和传动比例。
二、齿轮的传动原理
1. 齿数比：齿数比是指两个齿轮的齿数之比，决定了齿轮传动的速
度比。
齿数比为"N1/N2"时，第一个齿轮转动"N1"圈，第二个齿轮转动"N2"圈。
2. 传动效率：传动效率是指齿轮传动中输出功率与输入功率之比，用"η"表示。
传动效率受到齿轮的制造质量、润滑情况和传动比等因素
的影响。
3. 齿轮组：由多个齿轮按一定的传动方式组合而成的传动装置称为
齿轮组。
根据齿轮的布置形式，齿轮组可以分为并联齿轮组、串联齿
轮组和复合齿轮组等。
三、齿轮的设计与计算
1. 齿轮强度计算：齿轮强度的计算是为了保证齿轮在运动过程中不
发生变形和破坏。
齿轮强度的计算涉及到齿轮材料的选择、载荷的估
算以及弯曲应力和接触应力的计算等内容。
2. 齿轮传动误差：齿轮在制造和使用过程中会产生一定的传动误差，主要包括啮合间隙、啮合偏差和运动误差等。
减小齿轮传动误差对于
提高齿轮传动的精度和稳定性具有重要意义。
3. 齿轮的润滑与噪声控制：齿轮传动中的润滑问题是一个重要的考
虑因素，涉及到齿轮齿面的润滑方式、摩擦副的选用以及油膜厚度的
计算等。
此外，噪声是齿轮传动中的常见问题，需要通过设计和制造
措施对其进行控制。
四、齿轮的制造与加工
1. 齿轮的制造工艺：常见的齿轮制造工艺包括铸造、锻造、机械加
工和热处理等。
每种工艺都有其特点和适用范围，需要根据具体情况
选择合适的制造方法。
2. 齿轮的磨削加工：磨削是一种常用的齿轮加工方法，可以提高齿轮的精度和表面质量。
常见的齿轮磨削方法包括滚磨、砂轮磨削和刮磨等。
3. 齿轮的检测与评定：齿轮的检测是齿轮制造和使用过程中的重要环节，主要包括齿轮的齿面粗糙度、齿形偏差、齿间间隙和齿轮测量等方面。
根据检测结果，可以评定齿轮的质量和可靠性。
总结：
机械设计齿轮的知识点包括基本概念与术语、齿轮的传动原理、齿轮的设计与计算以及齿轮的制造与加工等方面。
掌握这些知识点对于进行机械设计和分析具有重要意义，有助于提高齿轮传动的精度和可靠性。
在实际应用中，还需要根据具体情况选择合适的齿轮类型和制造工艺，以满足设计要求。
