混凝土贯入阻力仪检定装置建标报告

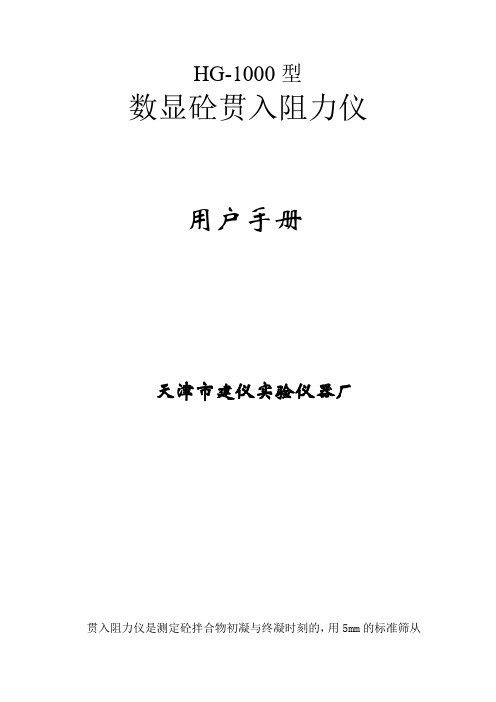

HG-1000型
数显砼贯入阻力仪
用户手册
天津市建仪实验仪器厂
贯入阻力仪是测定砼拌合物初凝与终凝时刻的，用5mm的标准筛从
拌合物中筛取砂浆、并均匀拌合，将砂浆别离装入三只试样桶（即150mm立方体试模）经振捣（或插捣35次）使其密实。

砂浆表面应低于筒口约10mm，编号后置于温度20±3℃,的环境中以待实验，在其它较为恒定的温度中进行实验时，就在实验结果中加以说明，实验用砂浆许诺按砼中砂浆的配合比称料，用人工或机械充分拌合制取，从砼拌合完毕起经2h小时开始测试，在测试前5min，在试样筒底一侧垫高约50mm，使筒倾斜，吸去表面泌水，测试时试样筒置于测试平台上。

按动置零键，使表盘显示为零，然后将测针端部与砂浆表面接触，按动手柄，缓缓加压经10s，使测针贯入砂浆深度25mm是按动锁定键。

即为贯入压力，工作完成后按置零键。

每只砂筒每次测1-2个点，尔后每隔1h测一次，或依照需要规定测试的距离时刻，测定间距应大于20mm，在临近初凝与终凝时应适当缩短测试时刻加密测点，如此反复进行直至贯入阻力大于28MPa为止，测试进程中，需依照砂浆的凝固情形，参考以下表规定适时改换测针。

为了便于计算贯入阻力得出以下算式:
P=F/S
式中：P---贯入阻力（M Pa）
F---贯入深度达25mm时的压力（N)
S---贯入测针面积（mm)2
以三个测值的平均值作为实验结果，从中以贯入阻力为纵坐标，
测试时刻为横坐标，绘出贯入阻力时刻关系曲线，以3.5M Pa 和28 M Pa划两条平行于横坐标的直线，直线与曲线交点横坐标值，即为初凝与终凝时刻。

注:一次充电、持续可用48小时。

混凝土贯入阻力仪在测定混凝土初凝、终凝时分析青州坤元商砼有限公司，山东省淄博市，255178前言在混凝土拌合物性能试验时，混凝土拌合物的凝结时间是用贯入阻力仪来测定，试验过程步骤简述如下：（摘选自《水泥混凝土拌合物凝结时间试验方法》T0527--2005）一、试样制备1.取混凝土拌和物代表样，用4.75mm筛尽快筛出砂浆，再经人工翻拌后，装入一个试模。

每批混凝土拌合物取样一个试样，攻取三个试样，分装三个试模。

出砂浆，再经人2.对于坍落度不大于70mm的混凝土宣用振动台振实砂浆，振动应持续到表面出浆为止且避免过振；对于坍落度大于70mm的宜用捣棒人工捣实，沿螺旋方向由外向中心均匀插捣25次，然后用橡皮锤轻击试模侧面以排除在捣实过程中留下的空洞。

进一步整平砂浆的表面，使其低于试模上沿约10mm，砂浆试样筒应立即加盖。

3.试件静置于温度20士2℃或尽可能与现场相同的环境中，并在以后的试验中，环境温度始终保持20±2℃，在整个测试过程中，除在吸取泌水或贯入试验外，试简应始终加盖。

4.约1h后，将试件一侧稍微垫高约20mm，使倾斜静置约2min,用吸管吸去泌水。

以后每到测试区2min，同上步骤用吸管吸去泌水（低温或缓凝的混凝土拌合物试样，静置与间隔时间可适当延长）。

若在贯入测试前还有泌水，也及时吸干。

二、试验步骤1.将试件放在贯入阻力仪底座上，记录刻度盘上显示的砂浆和容器总质量。

2.根据试样的贯入阻力大小，选择适宜的测针。

一般当砂浆表面测孔边出现微裂应立即改换较小截面积的测针，如下表T0527-1。

表T0527-1测针选用参考3.先使测针端面刚刚接触砂浆表面，然后转动手轮，使测针在10s+2s内垂直且均匀地插入试样内，深度为25mm±2mm，记下刻度盘显示的增量，精确至10N。

并记下从开始加水拌和起所经过的时间（精确至1min）及环境温度（精确至0.5℃)。

测定时，测针应距试模边缘至少25mm，测针贯入砂浆各点间净距至少为所用测针直径的两倍且不小于15mm。

混凝土贯入阻力测定仪操作规程1.仪器准备(1)确保混凝土贯入阻力测定仪处于稳定的水平位置。

(2)检查仪器是否完好无损，各操作部件是否灵活可用。

(3)检查电源是否可靠，并连接好电源线。

(4)确认仪器的压力计和贯入器是否已经校准。

2.样品准备(1) 从混凝土样品中取出一个足够大的试件，通常直径为150mm，高度为300mm。

(2)清洁试件的表面，确保其无附着物。

(3)确定试件的贯入面，并在贯入面标记测量点的位置。

3.试件安装(1)将试件放入混凝土贯入阻力测定仪的试件托盘上。

(2)调整托盘，使试件的贯入面恰好与贯入器的贯入口对齐。

(3)使用夹具固定试件，确保其在测试过程中不发生移动或倾斜。

4.开始测试(1)打开混凝土贯入阻力测定仪的电源开关。

(2) 调整测量头和贯入器的贯入速度，通常为1-2mm/s。

(3)按下开始测量按钮，贯入器开始向试件贯入。

(4)当测试到达预设的贯入深度时，停止测试。

5.记录数据(1)使用测力计读数器记录贯入阻力的读数。

(2)每次停止测试后，将贯入深度和贯入阻力的读数记录在测试数据表中。

6.数据处理(1)对测试数据进行整理和统计，计算出每个贯入深度对应的贯入阻力的平均值。

(2)将数据绘制成贯入深度与贯入阻力的曲线图。

7.分析结果(1)根据曲线图，判断混凝土贯入阻力的变化趋势。

(2)分析贯入阻力的大小，评估混凝土的贯入性能。

8.清洁仪器(1)测试结束后，关闭混凝土贯入阻力测定仪的电源开关。

(2)清洁仪器表面和各操作部件，保持仪器的干净和整洁。

9.记录和报告(1)将测试数据和分析结果记录在实验报告中。

(2)根据实验需求，编写实验报告并提交。

以上是混凝土贯入阻力测定仪的操作规程。

在操作过程中需要注意仪器的正确使用和样品的准备工作，严格按照操作规程进行操作，以确保测试结果的准确性和可靠性。

混凝土贯入阻力测定仪混凝土贯入阻力测定仪是一种用于测量混凝土强度的工具，它通过测量混凝土钻孔时钻进混凝土的阻力来计算混凝土的强度。

本文将从测定原理、测定方法和使用注意事项三个方面介绍混凝土贯入阻力测定仪。

测定原理混凝土贯入阻力测定原理是基于轴向力-变形关系，利用钻进混凝土的阻力来计算混凝土的强度。

其基本测定装置由控制机构、千斤顶、压力传感器和测力传感器等组成。

在混凝土钻孔时，千斤顶通过液压作用使钻具向混凝土进钻，并在钻进过程中测量钻具受到的贯入阻力。

贯入阻力是指钻具在操作过程中，混凝土对钻具所产生的阻力，它与混凝土的强度成正比。

通过测量混凝土钻进过程中产生的贯入阻力，就可以计算出混凝土的强度。

测定方法混凝土贯入阻力测定仪的测定方法主要包括以下几个步骤：1.钻孔：首先在需要测定混凝土强度的地方进行钻孔，并将测定仪的传感器和千斤顶按照说明书固定在钻孔钻具上；2.进钻：慢慢地将钻具进入混凝土中，一次进钻深度不应超过20mm；3.测定贯入阻力：当钻具进入到特定深度时，测量贯入阻力的数值。

每次测量的贯入深度不宜小于100mm，也不应大于400mm；4.停止测试：测试完成后，需要将测定仪从钻孔中拆卸下来，恢复原状。

使用注意事项混凝土贯入阻力测定仪是一种精密测试设备，其使用需要注意以下几个方面：1.测定前应清洗仪器和钻具，确保其无杂质；2.每次测量的钻孔深度应相同，以确保测试结果的准确性；3.测定时要注意测量仪器的精确度和稳定性；4.测定时应避免施加过大的负载，以免损坏测定仪；5.测定仪器需要定期保养和校准，以确保测试结果的准确性。

结论混凝土贯入阻力测定仪是一种广泛应用于民用建筑、工业建筑和市政工程等领域的测试仪器。

通过混凝土钻进过程中产生的贯入阻力测定混凝土的强度，可以有效地控制建筑质量和安全。

在使用混凝土贯入阻力测定仪时，需要注意测量精度和仪器维护，以确保测试结果的准确性和可靠性。

混凝土机械检验报告1. 引言本报告介绍了对混凝土机械进行的检验结果。

混凝土机械是在建筑施工中广泛使用的设备，对其性能的检验和评估十分重要。

通过本次检验，我们旨在验证机械的性能是否符合设计要求，并为施工方提供参考。

2. 检验目的本次检验的目的是对混凝土机械进行全面、系统的性能评估。

具体目标包括：•确定机械的工作性能是否满足设计要求；•检查机械的安全性能，包括使用过程中的防护措施；•对机械的操作和维护进行评估。

3. 检验方法为了对混凝土机械进行准确的检验，我们采用了以下方法：3.1 观察法通过观察机械的外观、组成部分、工作状态等，我们可以初步评估机械的整体质量和运行状态。

3.2 功能测试通过对机械的各项功能进行测试，我们可以判断其是否正常工作，并与设计要求进行对比。

3.3 安全性能检测我们对机械的安全性能进行了全面检测，包括紧急停止功能、防护装置等。

3.4 操作和维护评估在实际操作机械的过程中，我们评估了操作员的熟练程度以及维护人员的工作情况，以确保机械的正常使用和维护。

4. 检验结果根据上述检验方法，我们得出了以下结论：4.1 机械性能通过功能测试，我们发现混凝土机械的各项功能均正常工作，并符合设计要求。

机械的工作效率高，操作简单方便，能够满足施工的需求。

4.2 安全性能机械的安全装置齐全，能够有效保护操作员的安全。

紧急停止功能灵敏可靠，防护措施完备，能够有效避免意外事故的发生。

4.3 操作和维护评估操作员熟练程度良好，能够熟练掌握机械的操作要领。

维护人员在机械的日常维护中做到了及时、有效的保养，延长了机械的使用寿命。

5. 结论通过对混凝土机械的全面检验，我们得出以下结论：混凝土机械的性能符合设计要求，能够满足施工的需求。

机械的安全性能良好，操作和维护情况也较为理想。

本文档提供了对混凝土机械检验的详细步骤和结果，为施工方提供了参考和建议，有助于确保施工的顺利进行。

6. 参考文献[1] 建筑工程质量验收规范. GB 50203-2017[2] 混凝土机械操作手册. 中国建筑出版社, 2018.[3] 混凝土机械维护手册. 中国建筑出版社, 2019.。

混凝土贯入阻力仪维护和修理与保养混凝土贯入阻力仪技术指标混凝土贯入阻力仪维护和修理与保养：●仪器使用完毕各部必需擦拭干净，并在非油漆的金属表面上油以防锈蚀。

●仪器的底盘有油杯，使用一段时间以后必需向油杯内注入一些润滑油，以利升降套升降润滑。

备注：为避开运输齿轮箱内润滑油翻出，出厂前一般不加油，请用户在使用前加入以利使用。

混凝土贯入阻力仪结构及原理：本仪器接受贯入针固定，试料容器向上运动实现贯入阻力测试。

电动机通过行星减速器把2转/分的速度传给凸轮，凸轮推动滚轮匀速上升，因而升降套及安置在底盘上的试料容器同时匀速上升，使之实现贯入运动。

阻力的测定接受密封腔压力表测力。

当试料对贯入针产生阻力时此力即通过测力杆压缩密封腔中的油液，油液压力加添即通过压力表指示出来。

相关设备盐雾试验箱混凝土贯入阻力仪简介：本仪器紧要用于利用贯入阻力法测定混凝土凝结时间。

混凝土贯入阻力仪参数：●上口径：ф160mm。

●下口径：ф150mm。

●深度： 150mm。

●zui大贯入力： 1000N。

●贯入深度： 25mm。

●贯入针截面积： 100mm2；50mm2；20mm2、●zui小分度值： 5n。

●示值误差： 10n。

●zui大测力：1000n。

●刻度盘精度：5n。

●测针圆面积：100mm2、50mm2、20mm2、●外包装尺寸：7836130mm。

●净重：23.5kg。

●毛重：28.5kg。

混凝土贯入阻力仪试验规程：●混凝土放于仪器底盘上，松开调整螺套，选装上合适的贯入针。

●旋动调整螺塞使压力表指针对准刻度零线。

●将动作钮子开关置于调整位置，将正反转钮子开关置于正转位置，按工作按钮后试料容器在2秒后。

开始上升，待停止以后，即可调整。

调整时拧松调整螺套将贯入针调至刚好接触试料面，拧紧调整螺套固定贯入针。

再按动动工作按钮，10秒钟以后试料容器上升25mm，即贯入到zui深位置，读取压力表贯入阻力并记录，试料容器停留4秒钟以后，开始下降，7秒钟后恢复原位。

计量标准技术报告
计量标准名称水泥物检设备检定装置
计量标准负责人黄浩
建标单位名称湖南唯楚计量检测有限责任公司填写日期2015年09月
目录
一、建立计量标准的目的……………………………………………（）
二、计量标准的工作原理及其组成…………………………………（）
三、计量标准器及主要的配套设备…………………………………（）
四、计量标准的主要技术指标………………………………………（）
五、环境条件…………………………………………………………（）
六、计量标准的量值溯源和传递框图………………………………（）
七、计量标准的测量重复性试验……………………………………（）
八、计量标准的稳定性考核…………………………………………（）
九、检定或校准结果的测量不确定度评定…………………………（）
十、检定或校准结果的验证…………………………………………（）十一、结论……………………………………………………………（）十二、附加说明………………………………………………………（）。

混凝土贯入阻力仪测定混凝土凝时间试验依据混凝土贯入阻力仪（SLUMP TEST）是一种简便易行的测试方法，用来测量混凝土在施工后的塌落程度。

它会间接反映混凝土的流动性、坍落度、稠度，并在实验中得出混凝土凝结的时间。

混凝土凝结的时间是指混凝土刚性逐渐增强、硬化的时间点，常用的表现形式是时间-强度关系曲线。

混凝土贯入阻力仪由测高杆和锥形等高漏斗(也叫SLUMP CONE)组成，对测试合格的混凝土进行复合测试，包括测量混凝土的坍落度、初始强度和浮后强度等。

混凝土贯入阻力仪测试不仅应遵循相关标准，还应注意如下几个方面：1.测试前混凝土的准备测试前要充分搅拌混凝土，保证混凝土内部协调一致，防止出现夹杂物，保证没有结块，同时还要保持内部水分充足。

混凝土密实度要适当，以免由于过于松散的混凝土导致坍落度测定不准确。

此外，需要保持混凝土表面平整，并在混凝土表面清理出一个平台，以便进行堆积和测量。

2.测试过程中的注意事项为了保证测量的准确性和可重复性，测量操作过程中要注意以下事项：（1）测移漏斗倾斜角度应在90°左右。

（2）测移漏斗中心不应与筒径底面形成锥体锥顶角超过1°。

（3）倒料时操作应迅速而顺畅，应从高处倒入。

（4）漏斗底部尽量不要接触地面。

（5）保持测试环境稳定，避免风、雨等环境因素影响测试结果。

3. 测试结果的分析测定好混凝土塌陷度的数值后，按标准曲线进行分析，可得出混凝土的凝结时间。

通常，混凝土凝结时间与其强度有关，是衡量混凝土品质的一个重要指标。

综上所述，混凝土贯入阻力仪是非常重要的测量设备，可以测定混凝土的流动性、坍落度以及稠度，也可以测定混凝土的凝结时间。

通过对混凝土凝结时间的精确测量，可以帮助工程师更好地了解混凝土的特性，为工程的施工和质量控制提供更好的数据支持。
