配电箱标识牌

配电箱标识牌

配电箱标识牌
1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。

样式见下图。

配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

样式见下图。

电气验收合格标识
设备名称
使用单位
设备单位
合格证编号
验收人
验收日期
验收单位：XXX3、安全用电警示标志标识（30套）。

配电箱标识牌

配电箱标识牌

1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。

样式见下图。

配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

样式见下图。

电气验收合格标识
设备名称合格证编号
使用单位验收人
设备单位验收日期
验收单位：中铁建工XXX项目经理部
3、安全用电警示标志标识（30套）
包括：“禁止烟火”、“当心触电”、“禁止堆放”、“禁止攀登”、“禁止触摸”等。

尺寸250*300mm,材质最好选用铝制或不干胶，厚度0.5mm,周边距为20mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为26。

配电箱防护制作（*套）
1、电焊机-配电箱标准化防护制作图
2、配电箱防护棚（*套）。

电箱电缆标识牌制作标准

电箱电缆标识牌制作标准

--尺寸：80X40mm
--颜色：白低红字 --字体：固定部分采用6mm宋体印刷，其它采 用油性笔根据实际内容工整填写。 --固定方式：尼龙扎带绑扎在电缆接头附
根据实际内容使用 油性笔工整填写
四、发行日期 签字日起生效
科长 系长 作成
编号：BZH-DQ0002
GTMC配电箱（柜）标识 的标准
一、适用范围/适用情形： 1、GTMC厂区内所有1次配电箱(柜)、插接箱及进出电缆。 2、GTMC厂区内所有1.5次配电箱(动力柜)。 二、关键点说明： 1、工程施工完毕10天内做好所有电箱及进出线标识。 2、甲供电箱标识由配电安装单位负责制作安装。 3、标段内所有配电箱的标识均由相应的电源电缆施工方负责。 三、图示
1、配电箱(柜)的标识：
1.1、配电箱(柜)标识示例说明: 编号：2A365-1配电柜 (055-UB-W-1) 引自：J11-J14轴上方2W365母线 2W365-1插接箱 线型：YJV-0.6/1 3(2(1*150) +1*150 1.2、插接箱面板标识示例: 编号：2A365-1插接箱 (055-UB-W-1) 引至：(2/H2,1/10W)轴2W365-1 配电柜(055-UB-W-1) 线型：YJV-0.6/1 3(2(1*150) +1*150 配电箱(柜)编号 车间工位编号（如 有则需要标识) 1.3、配电箱(柜)标识要求:
--材质：2mm白色有机玻璃 --尺寸：120X80mm
--颜色：Байду номын сангаас底白字 需要标识出上级取 电位置及箱号
配电电缆的规格
--字体：宋体印刷体刻印 --字体大小：原则上采用6mm高度字体，如
内容过多可以根据标识板的大小进行调整。
--安装方式：强力胶黏贴于箱体右上角
安全标识牌有关规定

安全标识牌有关规定

A.3 禁止标志
A.4 警告标志如表2
A.5 指令标志如表3
A.6 提示标志如表4
A.7 明示标志如表5
编号图形制作要求安装要求设置范围和部位
识16尺寸为800×600
详见附录C.11竖立、悬挂
详见说明
拌和机及拌和楼
操作室
识17尺寸为800×600
详见附录C.11竖立、悬挂
详见说明
施工现场值班室
识18尺寸为800×600
详见附录C.5
悬挂
详见说明
施工场地值班室
附录B.1
附录B.2
附录B.3
附录B.4 提示标志的基本形式
附录C 标识牌的式样附录C.1 安全帽
佩带规定:
建设单位、设计单位和咨询单位佩戴红色安全帽文字标准:
字体:中黑简字号:大字为50号小字为30号佩带规定:
监理单位人员佩戴白色安全帽
文字标准:
字体:中黑简字号:大字为50号小字为30号
佩带规定:
施工单位管理、现场管理人员佩戴蓝色安全帽
文字标准:
字体:中黑简字号:大字为50号
小字为30号佩带规定:
普通施工人员佩戴黄色安全帽文字标准:
字体:中黑简字号:大字为50号小字为30号
附录C.2 安全员袖标
附录
附录C.5 800×600
附录C.7 1500×2000
附录C.9 2500×2000
附录C.10 墩号牌的基本形式
附录C.11 配合比标识牌的基本形式
附录C.12 半成品材料标识牌
附录C.13 材料标识牌
附录C.14 机械设备标识牌。

禁止、警告、指令、指示和明示标志牌制作示意图

禁止、警告、指令、指示和明示标志牌制作示意图

禁止、警告、指令、指示和明示标志牌制作示意图1、禁止标志编号图形制作要求安装要求设置范围和部位XXJZ1 尺寸为30×40悬挂或粘贴详见说明具有明火设备或高温的作业场所，如各种焊接、切割等动火场所XXJZ2 尺寸为30×40悬挂或粘贴详见说明用电设备或线路检修时，相应开关处XXJZ3 尺寸30×40悬挂或粘贴详见说明不允许攀爬的危险地点，如有危险的建筑物、构筑物、设备处XXJZ4 尺寸为30×40悬挂或粘贴详见说明易造成事故或对人员有伤害的场所，如高压设备室、配电房等入口处编号图形制作要求安装要求设置范围和部位XXJZ5 尺寸为30×40悬挂或粘贴详见说明对人员具有直接危险的场所，如危险路口、吊装作业区、输送待下方、预制梁架设区等处XXJZ6 尺寸为30×40悬挂或粘贴详见说明有乙类火灾危险物质的场所，如氧气及乙炔存放区、油罐存放处及其它易燃易爆处XXJZ7 尺寸为30×40悬挂或粘贴详见说明应急通道、安全通道及施工操作平台等处XXJZ8 尺寸为40×30白底红字悬挂或粘贴详见说明使用氧气、乙炔等易燃易爆物处所编号图形制作要求安装要求设置范围和部位XXJZ9 尺寸为40×30白底红字悬挂或粘贴详见说明跨越通航河道、铁路、公路等施焊场所XXJZ10 尺寸为40×30白底红字悬挂或粘贴详见说明邻近既有线的防护网XXJZ11 尺寸为40×30白底红字悬挂或粘贴详见说明水上施工作业场所XXJZ12 尺寸为40×30白底红字悬挂或粘贴详见说明水上施工作业场所XXJZ13 尺寸为40×30白底红字悬挂或粘贴详见说明水上施工作业场所编号图形制作要求安装要求设置范围和部位XXJZ14 执行道路交通标志GB5768-1999（以限速5公里为例）执行道路交通标志GB5768-1999场内道路设置5km限速牌XXJZ15 尺寸为80×60白底红字悬挂或粘贴详见说明拌和站、加工场、制梁场（预制场）、现浇梁等出入口、重点部位XXJZ16 尺寸为40×30白底红字悬挂或粘贴详见说明拌和站、制梁场（预制场）的控制室和发电机房、抽水机房等处XXJZ17 尺寸为40×30白底红字悬挂或粘贴详见说明锅炉房入口2、警告标志编号图形制作要求安装要求设置范围和部位XXJG1 尺寸为30×40悬挂或粘贴详见说明有可能发生触电危险的电器设备和线路，如配电箱（柜）、开关箱、变压器、用电设备处XXJG2 尺寸为30×40悬挂或粘贴详见说明有吊装设备作业的场所XXJG3 尺寸为30×40悬挂或粘贴详见说明由于弧光可能造成眼部伤害的各种焊接作业场所XXJG4 尺寸为30×40悬挂或粘贴详见说明易发生火灾的危险场所，如可燃物质的储运、使用编号图形制作要求安装要求设置范围和部位XXJG5 尺寸为30×40悬挂或粘贴详见说明易发生机械卷入、扎压、碾压、剪切等机械伤害的作业场所XXJG6 尺寸为30×40悬挂或粘贴详见说明具有坑洞易造成伤害的作业地点，如预留孔洞及各种深坑的上方等处XXJG7 尺寸为30×40悬挂或粘贴详见说明易发生落物危险的地点，如高出作业、立体交叉作业等的下方XXJG8 尺寸为30×40悬挂或粘贴详见说明易发生塌方危险的地段，如边坡及土方作业的深坑、深槽等场所XXJG9 尺寸为30×40悬挂或粘贴详见说明易产生有毒、有害气体的场所编号图形制作要求安装要求设置范围和部位XXJG10 尺寸为30×40悬挂或粘贴详见说明易造成脚部伤害的作业地点XXJG11 尺寸为30×40悬挂或粘贴详见说明易发生坠落事故的作业地点XXJG12 尺寸为30×40悬挂或粘贴详见说明易造成人员伤害的场所及设备等处XXJG13 尺寸为40×30黄底黑字悬挂或粘贴详见说明易落石的地带，如路基砌筑边坡等处编号图形制作要求安装要求设置范围和部位XXJG14 尺寸为40×30黄底黑字悬挂或粘贴详见说明施工场所变压器、高压电力设备等处XXJG15 尺寸为80×60黄底黑字竖立详见说明跨越（邻近）道路施工处XXJG16 尺寸为80×60黄底黑字竖立详见说明场站出入口及工点路口处3、指令标志编号图形制作要求安装要求设置范围和部位XXZL1 尺寸为30×40悬挂或粘贴详见说明易伤害脚部的作业场所，如具有腐蚀、灼热、触电、砸（刺）伤等危险的作业地点XXZL2 尺寸为30×40悬挂或粘贴详见说明易发生溺水的作业场所XXZL3 尺寸为30×40悬挂或粘贴详见说明头部易受外力伤害的作业场所XXZL4 尺寸为30×40悬挂或粘贴详见说明易造成人体紫外线辐射的作业场所，如电焊作业场所XXZL5 尺寸为30×40悬挂或粘贴详见说明易伤害手部的作业场所，如具有腐蚀、污染、冰冻及触电危险等作业场所编号图形制作要求安装要求设置范围和部位XXZL6 尺寸为30×40悬挂或粘贴详见说明对眼睛有伤害的作业场所XXZL7 尺寸为30×40悬挂或粘贴详见说明易发生坠落危险的作业场所XXZL8 尺寸为30×40悬挂或粘贴详见说明空气不流通，易发生窒息、中毒等作业场所XXZL9 尺寸为60×80悬挂、粘贴或竖立详见说明施工现场的出入口等醒目位置XXZL10 尺寸为40×30蓝底白字悬挂或粘贴详见说明泥浆池防护栏编号图形制作要求安装要求设置范围和部位XXZL11 尺寸为40×30蓝底白字悬挂或粘贴详见说明拌和站、制梁场（预制场）沉淀池XXZL12 尺寸为40×30蓝底白字悬挂或粘贴详见说明制梁场（预制场）、现浇梁预应力张拉处XXZL13 尺寸为40×30蓝底白字悬挂或粘贴详见说明涵洞、桥梁基坑靠便道侧防护栏XXZL14 尺寸为40×30蓝底白字悬挂或粘贴详见说明高处作业、临边作业、悬空作业等场所4、提示标志编号图形制作要求安装要求设置范围和部位XXTS1 尺寸为40×30悬挂或粘贴详见说明需指示灭火器的处所XXTS2 尺寸为40×30悬挂或粘贴详见说明需指示灭火设备的处所5、明示标志位XXMS1X X 高速X X 单位单位名称：姓名：职务：编号：尺寸为8×12XX单位指项目办、总监办、中心试验室；施工单位应XX-0X标；监理单位为第0X驻地监理组某某各单位参照制作XXMS2 袖标尺寸为40×14各标段XXMS3 某某各单位参照订购XXMS4墩号标识牌直径为50白底红字红圈（以A89墩为例）粘贴（喷涂）详见说明桥梁墩位处XXMS5制梁台座标识牌直径为30白底红字红圈（以06号台座为例）悬挂、粘贴（喷涂）详见说明梁场制梁台座或箱梁外模处位XXMS6分区标识牌尺寸为80×60白底红字（以清洗区为例）竖立、悬挂详见说明清洗区、备料区、待检区、合格区、加工区、制梁区、存梁区等醒目位置XXMS7 尺寸为80×60白底红字竖立详见说明复耕土存放处XXMS8 尺寸为40×30白底红字悬挂或粘贴详见说明氧气存放处XXMS9 尺寸为40×30白底红字悬挂或粘贴详见说明乙炔存放处XXMS10 尺寸为80×60白底红字竖立、悬挂详见说明废旧物品存放区XXMS11尺寸为80×60白底红字（以弃土场为例）竖立详见说明取土场处XXMS12尺寸为80×60白底红字（以弃土场为例）竖立详见说明弃土（渣）堆放处XXMS13 尺寸为40×30悬挂、粘贴详见说明施工机械设备处XXMS14 尺寸为40×30竖立、悬挂详见说明各种材料的半成品、成品存放区XXMS15 尺寸为40×30竖立详见说明储料区XXMS16 尺寸为80×60竖立、悬挂详见说明拌和机及拌和楼操作室XXMS17 尺寸为80×60竖立、悬挂详见说明既有线施工现场值班室XXMS18 尺寸为80×60悬挂详见说明既有线施工场地值班室XXMS19 尺寸为60×80竖立、悬挂详见说明有重大危险源的施工场所XXMS20尺寸为150×200竖立详见说明危险性较大的施工场所XXMS21尺寸为200×150竖立详见说明XXMS22尺寸为200×150竖立详见说明XXMS23尺寸为250×200在大型枢纽等工程处可根据现场情况确定尺寸竖立详见说明桥梁、站场拌和站、梁场等重点工程的醒目位置XXMS24尺寸为250×200在大型枢纽等工程处可根据现场情况确定尺寸竖立详见说明桥梁、站场、拌和站、梁场等重点工程的醒目位置XXMS25尺寸为250×200在大型枢纽等工程处可根据现场情况确定尺寸竖立详见说明桥梁、站场、拌和站、梁场等重点工程的醒目位置XXMS26尺寸为250×200在大型枢纽等工程处可根据现场情况确定尺寸竖立详见说明桥梁、站场、拌和站、梁场等重点工程的醒目位置XXMS27尺寸为150×200竖立详见说明既有线施工场所。

1号配电室标识牌

1号配电室标识牌


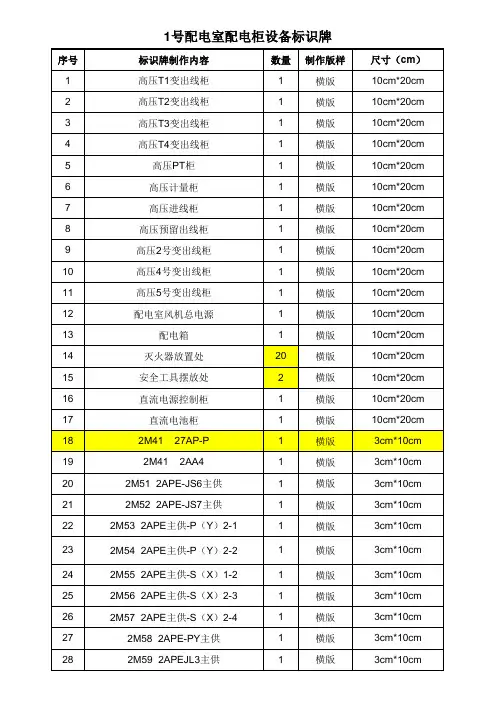

1号配电室配电柜设备标识牌
