配电箱标识牌
1、配电箱管理信息标识牌(100套)
尺寸长(160)*宽(100)mm,材质最好选用不干胶,周边距为10mm,颜色选用白底,字体选用黑粗体,字色选用红色,字号为:标题小一,内容小二。
悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。
样式见下图。
配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌(100套)
尺寸长(160)*宽(80)mm,材质最好选用不干胶,周边距为10mm,颜色选用白底,字体选用黑粗体,字色选用红色,字号为:标题小一,内容小二。
样式见下图。
电气验收合格标识
设备名称
使用单位
设备单位
合格证编号
验收人
验收日期
验收单位:XXX3、安全用电警示标志标识(30套)。
1、配电箱管理信息标识牌(100套)
尺寸长(160)*宽(100)mm,材质最好选用不干胶,周边距为10mm,颜色选用白底,字体选用黑粗体,字色选用红色,字号为:标题小一,内容小二。
悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。
样式见下图。
配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌(100套)
尺寸长(160)*宽(80)mm,材质最好选用不干胶,周边距为10mm,颜色选用白底,字体选用黑粗体,字色选用红色,字号为:标题小一,内容小二。
样式见下图。
电气验收合格标识
设备名称合格证编号
使用单位验收人
设备单位验收日期
验收单位:中铁建工XXX项目经理部
3、安全用电警示标志标识(30套)
包括:“禁止烟火”、“当心触电”、“禁止堆放”、“禁止攀登”、“禁止触摸”等。
尺寸250*300mm,材质最好选用铝制或不干胶,厚度0.5mm,周边距为20mm,颜色选用白底,字体选用黑粗体,字色选用红色,字号为26。
配电箱防护制作(*套)
1、电焊机-配电箱标准化防护制作图
2、配电箱防护棚(*套)。
一级配电箱:ZXA—1错误!1号箱负责人:联系电话:变配电室管理制度1.配电室操作维修人员必须认真遵守各项安全操作规程。
必须有专业电工进行操作,严禁非电工人员进入。
2.配电室内应通风良好,保持整洁,室内严禁放置易燃易爆物品,门窗完好。
3.供电系统如需检修停电,应一人监护一人操作,先停分开关,后停总开关,并分别挂停电指示牌,确认停电无误方可检修。
送电时应做到:先拆除指示牌,检查工具。
确认无误方可送电,必须一人操作一人监护。
先合总开关,后合分支开关。
监视电压电流情况,发现问题及时处理。
4.在例行停电检修时应提前通知用电单位,并借此机会完成清扫作业,应穿绝缘鞋,带上绝缘手套,要有监护人。
5.应配备好标示牌及干粉灭火器,定期检查压力是否符合规定。
6.值班人员要持证上岗,做好值班记录。
7.安装各种电气作业时必须按规程操作,不得违章作业.北京城建亚泰建设集团有限公司电工安全操作规程1.一般常用安全工具及防护用品使用方法和维护使用方法。
2.触电急救及人工呼吸法.3.电工作业必须经专业安全技术培训,考试合格,持特种作业操作证.4.电工作业时,必须穿绝缘鞋、戴绝缘手套,酒后不准操作,停电操作手柄应上锁或挂标示牌。
5.定期和不定期对临时用电工程的接地、设备绝缘和漏电保护开关进行监测、维修,发现隐患及时消除,并建立检测维修纪录.6.每台用电设备必须实行“一机一闸一漏一箱”制,严禁同一个开关电器直接控制两台及以上设备(含插座)。
7.照明线路不得栓在金属脚手架上、龙门架上,严禁在上乱拉、乱拖。
灯具需要安装在金属脚手架上、龙门架上时,线路和灯具必须用绝缘物与其隔离开,且距离工作面在3m以上。
8.专业电工必须认真执行各项规章制度,自觉抵制来来自任何方面的违章作业指令。
有权制止违章用电的行为,必要时可向项目部经理报告.北京城建亚泰建设集团有限公司。
低压配电箱标识牌标准一、概述低压配电箱在电力系统中的作用至关重要,它们负责分配电能,为各种设施提供安全、可靠的电力供应。
然而,由于配电箱内部的电气元件众多,为了保障操作人员的人身安全以及设备的正常运行,明确、清晰的标识牌成为必不可少的要素。
本文将详细阐述低压配电箱标识牌的标准,以帮助相关人员正确设置和维护标识牌。
二、低压配电箱标识牌的作用与重要性低压配电箱标识牌是用于表明配电箱的电压等级、设备名称、用途等信息的一种指示标识。
正确设置标识牌能显著提高操作人员的安全意识,避免误操作,降低事故风险。
同时,标识牌也是设备维护人员快速识别和检修设备的重要依据。
三、标识要求1.电压等级标识:标明配电箱所承载的电压级别,如220V、380V等。
2.设备名称标识:清晰标注配电箱的名称,如“电源总柜”、“照明配电箱”等。
3.用途标识:简要说明配电箱的主要功能或用途。
4.警示标识:如有必要,标明“危险”、“禁止带电操作”等警示信息。
四、材质与规格1.材质:建议使用PVC、铝板或钢板等耐腐蚀、耐磨损的材料。
2.尺寸:根据配电箱的大小和标识内容确定,通常为A4或A3尺寸。
3.字体与颜色:字体应清晰易读,推荐使用黑色或白色文字。
颜色搭配需符合国家相关标准,以提高视觉识别度。
五、固定方式与规范1.固定方式:采用铆钉、螺丝或3M胶带等可靠的方式将标识牌固定在配电箱上。
2.固定位置:标识牌应安装在便于查看的位置,避免被遮挡。
3.规范:遵循国家和行业的相关规定,确保标识牌的设置不影响配电箱的正常操作。
六、颜色配置根据国标规定选择颜色,例如红色用于禁止、停止和消防设备;黄色用于注意和警告;绿色用于安全提示等。
通过合理的颜色配置,可以提高标识的视觉冲击力,使信息传递更加准确。
七、法规与认证低压配电箱标识牌的设计和制造应符合国家和行业的标准及规范,如有相关的认证标准也应予以满足,以确保产品的合规性和可靠性。
八、编写注意事项在编写低压配电箱标识牌标准时,需要注意以下几点:首先,要遵循国家和行业的法规标准,确保内容合法合规;其次,要结合实际情况进行编写,使之具有实用性和针对性;最后,文字表达要清晰明了,避免产生歧义。
配电柜标识牌规范配电柜是指供电用的设备柜,主要包括电流互感器、电压互感器、保护设备和电能计量装置等电器设备。
为了正确、清晰地标识配电柜,确保人员操作的安全和设备的正常运行,制定配电柜标识牌规范是必要的。
1.标识牌的位置和固定:配电柜标识牌应放置在配电柜门或者柜体显眼位置,确保易于观察和识别。
标识牌应采用固定的方式,固定牢靠,不易脱落。
可使用螺丝、胶水等方式固定。
2.标识牌的内容:标识牌上应包含以下内容:(1)配电柜的名称:标明配电柜的名称,如“主配电柜”、“楼层配电柜”等。
(2)配电柜的编号:标明配电柜的编号,可使用数字、字母或者组合形式表示。
(3)电压等级:标明配电柜所处的电压等级,如“220V”、“380V”等。
(4)额定电流:标明配电柜的额定电流,如“100A”、“200A”等。
(5)保护装置标志:标明配电柜所装备的保护装置,如“过载保护器”、“短路保护器”等。
(6)使用注意事项:标明与配电柜相关的使用注意事项,如“切勿乱动配电柜内部设备”、“慎重操作电源开关”等。
3.标识牌的尺寸和字体:标识牌的尺寸应根据配电柜的大小和安装位置进行确定,以确保易于观察和识别。
字体大小应适中,保证清晰可辨。
一般情况下,标识牌的尺寸不小于10cm×10cm,字体高度不小于1.5cm。
4.标识牌的颜色:标识牌的颜色应明显与配电柜的颜色区别开来,以便于识别。
一般情况下,标识牌的背景色为白色,文字和图案的颜色为黑色。
同时,可以使用其他醒目的颜色作为标识牌的辅助色,如黄色、红色等。
5.标识牌的制作材料:标识牌应使用防火、耐高温、耐酸碱腐蚀的材料制作。
一般可采用铝板、不锈钢板、亚克力板等材料制作标识牌。
标识牌应平整光滑,不得有明显的瑕疵和变形。
6.标识牌的维护和更换:标识牌应定期进行维护,保持清洁、光亮。
如发现标识牌有损坏、褪色等情况,应及时更换。
更换标识牌时,应确保新标识牌与原标识牌的内容一致。
正确的标识配电柜是保证人员操作安全和设备正常运行的重要措施。
配电室安全标识牌有哪些在工业领域中,配电室是一个关键的区域,这里存放着高压电力设备和配电设备,因此必须确保这个区域的安全性。
在配电室中,安全标识牌是非常重要的,它们起到了标识、警示和指导作用。
下面将介绍一些常见的配电室安全标识牌:1. 高压警示标识牌高压电力设备在配电室中是必不可少的,为了提醒人们注意安全,高压警示标识牌通常用鲜明的颜色和明显的标识语,如“危险!高压区域”等。
这些标识牌可以有效地提醒人们注意自身安全,避免发生意外事故。
2. 禁止吸烟标识牌由于配电室内可能存在易燃易爆气体或物质,吸烟是极其危险的行为。
禁止吸烟标识牌通常会在配电室的入口处和显眼位置设置,提醒人们此处为禁烟区域,确保配电室内的空气清洁和安全。
3. 紧急按钮标识牌在配电室中,安装有紧急按钮设备,用于发生危险或意外情况时的紧急处理。
紧急按钮标识牌通常会指示按钮的位置和使用方法,确保人员在紧急情况下能够及时采取行动,保障人员和设备的安全。
4. 消防器材标识牌配电室内通常会配备消防器材,如灭火器、消防栓等。
消防器材标识牌会标明器材的具体位置和使用方法,以便在发生火灾时能够迅速找到并使用。
这些标识牌对于灭火工作的进行至关重要,保障了人员和设备的安全。
5. 电气安全标识牌在配电室中,电气设备是最主要的设备之一,而其安全使用对于整个工作环境的安全至关重要。
电气安全标识牌通常会标明电气设备的经验限值、操作规范和注意事项,以帮助人员正确使用电气设备,避免电气事故的发生。
以上是一些常见的配电室安全标识牌,它们在配电室中起着极为重要的作用,提醒人们保持警惕、遵守规定,确保配电室内的安全和秩序。
只有充分重视这些标识牌的作用,才能有效地保障人员和设备的安全,为工作环境的和谐稳定做出贡献。
配电箱标识牌尺寸配电箱标识牌11车库一区配电箱统计12配电箱名称136# 7#楼总配电箱14 6#塔吊二级配电箱15 6#施工电梯二级配电箱16 7#施工电梯二级配电箱17 6# 7#楼钢筋场二级配电箱18 6# 7#楼木工场二级配电箱19 6#楼层移动二级配电箱20 7#楼层移动二级配电箱21 6#塔吊三级控制箱22 6#施工电梯三级开关箱23 7#施工电梯三级开关箱246# 7#楼钢筋场三级开关箱256# 7#楼钢筋场三级开关箱266# 7#楼钢筋场三级开关箱276# 7#楼钢筋场三级开关箱286# 7#楼钢筋场三级开关箱6# 7#楼钢筋场三级开关箱6# 7#楼钢筋场三级开关箱6# 7#楼钢筋场三级开关箱6# 7#楼钢筋场三级开关箱6# 7#楼钢筋场三级开关箱6#7#楼木工场三级开关箱6#7#楼木工场三级开关箱6#7#楼木工场三级开关箱6#7#楼木工场三级开关箱6#7#楼木工场三级开关箱6#7#楼水电加工三级开关箱6#7#楼水电加工三级开关箱6#7#楼水电加工三级开关箱6#7#楼水电加工三级开关箱306#7#楼水电加工三级开关箱6#楼 楼层移动箱316#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱6#楼 楼层移动箱7#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱16#楼总配电箱16#塔吊二级配电箱 16-1#施工电梯二级配电箱 16-2#施工电梯二级配电箱16#楼钢筋场二级配电箱16#楼木工场二级配电箱16-1#楼层移动二级配电箱 16-2#楼层移动二级配电箱 16#塔吊三级控制箱 16-1#施工电梯三级开关箱 16-2#施工电梯三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼钢筋场三级开关箱16#楼木工场三级开关箱16#楼木工场三级开关箱16#楼木工场三级开关箱16#楼木工场三级开关箱16#楼木工场三级开关箱16#楼水电加工三级开关箱16#楼水电加工三级开关箱16#楼水电加工三级开关箱16#楼水电加工三级开关箱16#楼水电加工三级开关箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-1#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱16-2#楼 楼层移动箱车库一区总配电箱12#塔吊二级配电箱车库一区钢筋场二级配电箱车库一区木工场二级配电箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区钢筋场三级开关箱车库一区木工场三级开关箱车库一区木工场三级开关箱车库一区木工场三级开关箱车库一区木工场三级开关箱车库一区木工场三级开关箱车库一区水电加工三级开关箱车库一区水电加工三级开关箱车库一区水电加工三级开关箱车库一区水电加工三级开关箱车库一区水电加工三级开关箱车库二区配电箱统计配电箱名称10# 11#楼总配电箱10#塔吊二级配电箱 10#施工电梯二级配电箱 11#施工电梯二级配电箱 10# 11#楼钢筋场二级配电箱 10# 11#楼木工场二级配电箱 10#楼层移动二级配电箱 11#楼层移动二级配电箱 10#塔吊三级控制箱 10#施工电梯三级开关箱 11#施工电梯三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10# 11#楼钢筋场三级开关箱10#11#楼木工场三级开关箱10#11#楼木工场三级开关箱10#11#楼木工场三级开关箱10#11#楼木工场三级开关箱10#11#楼木工场三级开关箱10#11#楼水电加工三级开关箱10#11#楼水电加工三级开关箱10#11#楼水电加工三级开关箱10#11#楼水电加工三级开关箱10#11#楼水电加工三级开关箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱10#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱11#楼 楼层移动箱17# 18#楼总配电箱17#塔吊二级配电箱 17#施工电梯二级配电箱 临时塔吊二级配电箱 18#施工电梯二级配电箱 17# 18#楼钢筋场二级配电箱 17# 18#楼木工场二级配电箱 17#楼层移动二级配电箱 18#楼层移动二级配电箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17# 18#楼钢筋场三级开关箱17#18#楼木工场三级开关箱17#18#楼木工场三级开关箱17#18#楼木工场三级开关箱17#18#楼木工场三级开关箱17#18#楼木工场三级开关箱17#18#楼水电加工三级开关箱17#18#楼水电加工三级开关箱17#18#楼水电加工三级开关箱17#18#楼水电加工三级开关箱17#18#楼水电加工三级开关箱17#塔吊三级控制箱17#施工电梯三级开关箱临时塔吊三级控制箱18#施工电梯三级开关箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱17#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱18#楼 楼层移动箱车库三区配电箱统计配电箱名称19# 20#楼总配电箱19#塔吊二级配电箱 20#塔吊二级配电箱 19#施工电梯二级配电箱 20#施工电梯二级配电箱19# 20#楼钢筋场二级配电箱19# 20#楼木工场二级配电箱19#楼层移动二级配电箱20#楼层移动二级配电箱19#塔吊三级控制箱19#施工电梯三级开关箱20#塔吊三级控制箱20#施工电梯三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼钢筋场三级开关箱19# 20#楼木工场三级开关箱19# 20#楼木工场三级开关箱19# 20#楼木工场三级开关箱19# 20#楼木工场三级开关箱19# 20#楼木工场三级开关箱19# 20#楼水电加工三级开关箱19# 20#楼水电加工三级开关箱19# 20#楼水电加工三级开关箱19# 20#楼水电加工三级开关箱19# 20#楼水电加工三级开关箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱19#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱20#楼 楼层移动箱牌尺寸设备验收牌9.5cm*11cm9.5cm*11cm9.5cm*11cm识牌名称设备验收牌名称设备编号验收人6#7#楼总配电箱A-66#塔吊二级配电箱B-6-16#施工电梯二级配电箱B-6-27#施工电梯二级配电箱B-7-16# 7#楼钢筋场二级配电箱B-6-36# 7#楼木工场二级配电箱B-7-26#楼层移动二级配电箱B-6-47#楼层移动二级配电箱B-7-36#塔吊三级控制箱C-6-A 7#施工电梯三级开关箱C-6-B 7#施工电梯三级开关箱C-7-A 6# 7#楼钢筋场三级开关箱C-6-1 6# 7#楼钢筋场三级开关箱C-6-2 6# 7#楼钢筋场三级开关箱C-6-3 6# 7#楼钢筋场三级开关箱C-6-4 6# 7#楼钢筋场三级开关箱C-6-5 6# 7#楼钢筋场三级开关箱C-6-6 6# 7#楼钢筋场三级开关箱C-6-7 6# 7#楼钢筋场三级开关箱C-6-8 6# 7#楼钢筋场三级开关箱C-6-9 6# 7#楼钢筋场三级开关箱C-6-10 6# 7#楼木工场三级开关箱C-7-1 6# 7#楼木工场三级开关箱C-7-2 6# 7#楼木工场三级开关箱C-7-3 6# 7#楼木工场三级开关箱C-7-4 6# 7#楼木工场三级开关箱C-7-5 6#7#楼水电加工三级开关箱C-7-6 6#7#楼水电加工三级开关箱C-7-7 6#7#楼水电加工三级开关箱C-7-8 6#7#楼水电加工三级开关箱C-7-9 6#7#楼水电加工三级开关箱C-7-10 6#楼 楼层移动箱C-6-11 6#楼 楼层移动箱C-6-12 6#楼 楼层移动箱C-6-13 6#楼 楼层移动箱C-6-14 6#楼 楼层移动箱C-6-156#楼 楼层移动箱C-6-166#楼 楼层移动箱C-6-176#楼 楼层移动箱C-6-186#楼 楼层移动箱C-6-196#楼 楼层移动箱C-6-207#楼 楼层移动箱C-7-11 11#楼 楼层移动箱C-7-12 11#楼 楼层移动箱C-7-13 11#楼 楼层移动箱C-7-14 11#楼 楼层移动箱C-7-15 11#楼 楼层移动箱C-7-16 11#楼 楼层移动箱C-7-17 11#楼 楼层移动箱C-7-18 11#楼 楼层移动箱C-7-19 11#楼 楼层移动箱C-7-20 16#楼总配电箱A-1616#塔吊二级配电箱B-16-1-1 16-1#施工电梯二级配电箱B-16-1-2 16-2#施工电梯二级配电箱B-16-2-1 16#楼钢筋场二级配电箱B-16-1-3 16#楼木工场二级配电箱B-16-2-216-1#楼层移动二级配电箱B-16-1-416-2#楼层移动二级配电箱B-16-2-316#塔吊三级控制箱C-16-A16-1#施工电梯三级开关箱C-16-B16-2施工电梯三级开关箱C-16-C16#楼钢筋场三级开关箱C-16-1-1 16#楼钢筋场三级开关箱C-16-1-216#楼钢筋场三级开关箱C-16-1-3 16#楼钢筋场三级开关箱C-16-1-4 16#楼钢筋场三级开关箱C-16-1-5 16#楼钢筋场三级开关箱C-16-1-6 16#楼钢筋场三级开关箱C-16-1-7 16#楼钢筋场三级开关箱C-16-1-8 16#楼钢筋场三级开关箱C-16-1-9 16#楼钢筋场三级开关箱C-16-1-10 16#楼木工场三级开关箱C-16-2-1 16#楼木工场三级开关箱C-16-2-2 16#楼木工场三级开关箱C-16-2-3 16#楼木工场三级开关箱C-16-2-4 16#楼木工场三级开关箱C-16-2-5 16#楼水电加工三级开关箱C-16-2-6 16#楼水电加工三级开关箱C-16-2-7 16#楼水电加工三级开关箱C-16-2-8 16#楼水电加工三级开关箱C-16-2-9 16#楼水电加工三级开关箱C-16-2-10 16-1#楼 楼层移动箱C-16-1-11 16-1#楼 楼层移动箱C-16-1-12 16-1#楼 楼层移动箱C-16-1-13 16-1#楼 楼层移动箱C-16-1-14 16-1#楼 楼层移动箱C-16-1-15 16-1#楼 楼层移动箱C-16-1-16 16-1#楼 楼层移动箱C-16-1-17 16-1#楼 楼层移动箱C-16-1-18 16-1#楼 楼层移动箱C-16-1-19 16-1#楼 楼层移动箱C-16-1-2016-2#楼 楼层移动箱C-16-2-11 16-2#楼 楼层移动箱C-16-2-12 16-2#楼 楼层移动箱C-16-2-13 16-2#楼 楼层移动箱C-16-2-14 16-2#楼 楼层移动箱C-16-2-15 16-2#楼 楼层移动箱C-16-2-16 16-2#楼 楼层移动箱C-16-2-17 16-2#楼 楼层移动箱C-16-2-18 16-2#楼 楼层移动箱C-16-2-19 16-2#楼 楼层移动箱C-16-2-20车库一区总配电箱A-1212#塔吊二级配电箱B-12-1车库一区钢筋场二级配电箱B-12-2车库一区木工场二级配电箱B-12-3车库一区钢筋场三级开关箱C-12-1车库一区钢筋场三级开关箱C-12-2车库一区钢筋场三级开关箱C-12-3车库一区钢筋场三级开关箱C-12-4车库一区钢筋场三级开关箱C-12-5车库一区钢筋场三级开关箱C-12-6车库一区钢筋场三级开关箱C-12-7车库一区钢筋场三级开关箱C-12-8车库一区钢筋场三级开关箱C-12-9车库一区钢筋场三级开关箱C-12-10车库一区木工场三级开关箱C-12-1车库一区木工场三级开关箱C-12-2车库一区木工场三级开关箱C-12-3车库一区木工场三级开关箱C-12-4车库一区木工场三级开关箱C-12-5车库一区水电加工三级开关箱C-12-6车库一区水电加工三级开关箱C-12-7车库一区水电加工三级开关箱C-12-8车库一区水电加工三级开关箱C-12-9车库一区水电加工三级开关箱C-12-10设备验收牌名称设备编号10# 11#楼总配电箱A-1010#塔吊二级配电箱B-10-1 10#施工电梯二级配电箱B-10-2 11#施工电梯二级配电箱B-11-110# 11#楼钢筋场二级配电箱B-10-310# 11#楼木工场二级配电箱B-11-410#楼层移动二级配电箱B-10-5 11#楼层移动二级配电箱B-11-5 10#塔吊三级控制箱C-10-A10#施工电梯三级开关箱C-10-B11#施工电梯三级开关箱C-11-A10# 11#楼钢筋场三级开关箱C-10-1 10# 11#楼钢筋场三级开关箱C-10-2 10# 11#楼钢筋场三级开关箱C-10-3 10# 11#楼钢筋场三级开关箱C-10-4 10# 11#楼钢筋场三级开关箱C-10-5 10# 11#楼钢筋场三级开关箱C-10-6 10# 11#楼钢筋场三级开关箱C-10-7 10# 11#楼钢筋场三级开关箱C-10-8 10# 11#楼钢筋场三级开关箱C-10-910# 11#楼钢筋场三级开关箱C-10-10 10# 11#楼木工场三级开关箱C-11-1 10# 11#楼木工场三级开关箱C-11-2 10# 11#楼木工场三级开关箱C-11-3 10# 11#楼木工场三级开关箱C-11-4 10# 11#楼木工场三级开关箱C-11-5 10#11#楼水电加工三级开关箱C-11-6 10#11#楼水电加工三级开关箱C-11-7 10#11#楼水电加工三级开关箱C-11-8 10#11#楼水电加工三级开关箱C-11-9 10#11#楼水电加工三级开关箱C-11-10 10#楼 楼层移动箱C-10-11 10#楼 楼层移动箱C-10-12 10#楼 楼层移动箱C-10-13 10#楼 楼层移动箱C-10-14 10#楼 楼层移动箱C-10-15 10#楼 楼层移动箱C-10-16 10#楼 楼层移动箱C-10-17 10#楼 楼层移动箱C-10-18 10#楼 楼层移动箱C-10-19 10#楼 楼层移动箱C-10-20 11#楼 楼层移动箱C-11-11 11#楼 楼层移动箱C-11-12 11#楼 楼层移动箱C-11-13 11#楼 楼层移动箱C-11-14 11#楼 楼层移动箱C-11-15 11#楼 楼层移动箱C-11-16 11#楼 楼层移动箱C-11-1711#楼 楼层移动箱C-11-18 11#楼 楼层移动箱C-11-19 11#楼 楼层移动箱C-11-20 17# 18#楼总配电箱A-1717#塔吊二级配电箱B-17-1 17#施工电梯二级配电箱B-17-2临时塔吊二级配电箱B-18-118#施工电梯二级配电箱B-18-217# 18#楼钢筋场二级配电箱B-17-317# 18#楼木工场二级配电箱B-18-317#楼层移动二级配电箱B-17-4 18#楼层移动二级配电箱B-18-4 17# 18#楼钢筋场三级开关箱C-17-1 17# 18#楼钢筋场三级开关箱C-17-2 17# 18#楼钢筋场三级开关箱C-17-3 17# 18#楼钢筋场三级开关箱C-17-4 17# 18#楼钢筋场三级开关箱C-17-5 17# 18#楼钢筋场三级开关箱C-17-6 17# 18#楼钢筋场三级开关箱C-17-7 17# 18#楼钢筋场三级开关箱C-17-8 17# 18#楼钢筋场三级开关箱C-17-9 17# 18#楼钢筋场三级开关箱C-17-10 17# 18#楼木工场三级开关箱C-18-1 17# 18#楼木工场三级开关箱C-18-2 17# 18#楼木工场三级开关箱C-18-3 17# 18#楼木工场三级开关箱C-18-4 17# 18#楼木工场三级开关箱C-18-5 17#18#楼水电加工三级开关箱C-18-617#18#楼水电加工三级开关箱C-18-7 17#18#楼水电加工三级开关箱C-18-8 17#18#楼水电加工三级开关箱C-18-9 17#18#楼水电加工三级开关箱C-18-10 17#塔吊三级控制箱C-17-A 17#施工电梯三级开关箱C-17-B 临时塔吊三级控制箱C-18-A 20#施工电梯三级开关箱C-18-B 17#楼 楼层移动箱C-17-11 17#楼 楼层移动箱C-17-12 17#楼 楼层移动箱C-17-13 17#楼 楼层移动箱C-17-14 17#楼 楼层移动箱C-17-15 17#楼 楼层移动箱C-17-16 17#楼 楼层移动箱C-17-17 17#楼 楼层移动箱C-17-18 17#楼 楼层移动箱C-17-19 17#楼 楼层移动箱C-17-20 18#楼 楼层移动箱C-18-11 18#楼 楼层移动箱C-18-12 18#楼 楼层移动箱C-18-13 18#楼 楼层移动箱C-18-14 18#楼 楼层移动箱C-18-15 18#楼 楼层移动箱C-18-16 18#楼 楼层移动箱C-18-17 18#楼 楼层移动箱C-18-18 18#楼 楼层移动箱C-18-19 18#楼 楼层移动箱C-18-20设备验收牌名称设备编号19# 20#楼总配电箱A-1919#塔吊二级配电箱B-19-1 20#塔吊二级配电箱B-20-1 19#施工电梯二级配电箱B-19-2 20#施工电梯二级配电箱B-20-2 19# 20#楼钢筋场二级配电箱B-19-3 19# 20#楼木工场二级配电箱B-20-3 19#楼层移动二级配电箱B-19-4 20#楼层移动二级配电箱B-20-4 19#塔吊三级控制箱C-19-A 19#施工电梯三级开关箱C-19-B 20#塔吊三级控制箱C-20-A 20#施工电梯三级开关箱C-20-B 19# 20#楼钢筋场三级开关箱C-19-1 19# 20#楼钢筋场三级开关箱C-19-2 19# 20#楼钢筋场三级开关箱C-19-3 19# 20#楼钢筋场三级开关箱C-19-4 19# 20#楼钢筋场三级开关箱C-19-5 19# 20#楼钢筋场三级开关箱C-19-6 19# 20#楼钢筋场三级开关箱C-19-7 19# 20#楼钢筋场三级开关箱C-19-8 19# 20#楼钢筋场三级开关箱C-19-9 19# 20#楼钢筋场三级开关箱C-19-10 19# 20#楼钢筋场三级开关箱C-19-1119# 20#楼钢筋场三级开关箱C-19-16 19# 20#楼木工场三级开关箱C-20-1 19# 20#楼木工场三级开关箱C-20-2 19# 20#楼木工场三级开关箱C-20-3 19# 20#楼木工场三级开关箱C-20-4 19# 20#楼木工场三级开关箱C-20-519# 20#楼水电加工三级开关箱C-20-619# 20#楼水电加工三级开关箱C-20-719# 20#楼水电加工三级开关箱C-20-819# 20#楼水电加工三级开关箱C-20-919# 20#楼水电加工三级开关箱C-20-1019#楼 楼层移动箱C-19-11 19#楼 楼层移动箱C-19-12 19#楼 楼层移动箱C-19-13 19#楼 楼层移动箱C-19-14 19#楼 楼层移动箱C-19-15 19#楼 楼层移动箱C-19-16 19#楼 楼层移动箱C-19-17 19#楼 楼层移动箱C-19-18 19#楼 楼层移动箱C-19-19 19#楼 楼层移动箱C-19-20 20#楼 楼层移动箱C-20-11 20#楼 楼层移动箱C-20-12 20#楼 楼层移动箱C-20-13 20#楼 楼层移动箱C-20-14 20#楼 楼层移动箱C-20-15 20#楼 楼层移动箱C-20-16 20#楼 楼层移动箱C-20-1720#楼 楼层移动箱C-20-18 20#楼 楼层移动箱C-20-19 20#楼 楼层移动箱C-20-20责任人联系电话曾忠。

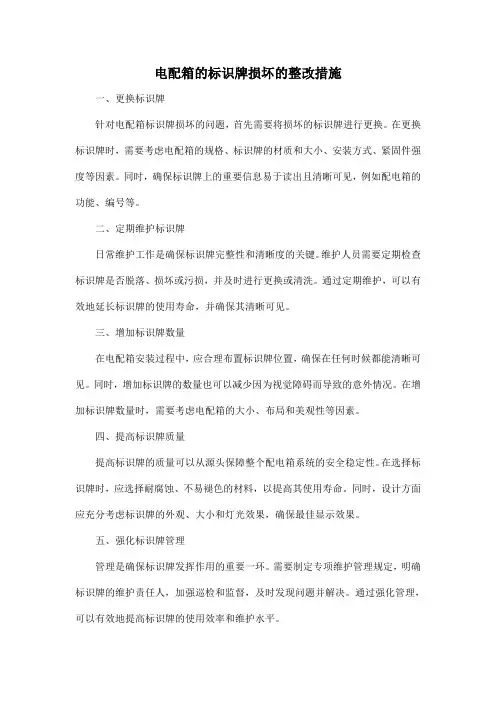

电配箱的标识牌损坏的整改措施一、更换标识牌针对电配箱标识牌损坏的问题,首先需要将损坏的标识牌进行更换。
在更换标识牌时,需要考虑电配箱的规格、标识牌的材质和大小、安装方式、紧固件强度等因素。
同时,确保标识牌上的重要信息易于读出且清晰可见,例如配电箱的功能、编号等。
二、定期维护标识牌日常维护工作是确保标识牌完整性和清晰度的关键。
维护人员需要定期检查标识牌是否脱落、损坏或污损,并及时进行更换或清洗。
通过定期维护,可以有效地延长标识牌的使用寿命,并确保其清晰可见。
三、增加标识牌数量在电配箱安装过程中,应合理布置标识牌位置,确保在任何时候都能清晰可见。
同时,增加标识牌的数量也可以减少因为视觉障碍而导致的意外情况。
在增加标识牌数量时,需要考虑电配箱的大小、布局和美观性等因素。
四、提高标识牌质量提高标识牌的质量可以从源头保障整个配电箱系统的安全稳定性。
在选择标识牌时,应选择耐腐蚀、不易褪色的材料,以提高其使用寿命。
同时,设计方面应充分考虑标识牌的外观、大小和灯光效果,确保最佳显示效果。
五、强化标识牌管理管理是确保标识牌发挥作用的重要一环。
需要制定专项维护管理规定,明确标识牌的维护责任人,加强巡检和监督,及时发现问题并解决。
通过强化管理,可以有效地提高标识牌的使用效率和维护水平。
六、加强安全教育安全教育应贯穿于整个整改措施之中。
通过宣传教育、培训等方式,提高员工的安全意识与责任心,减少安全事故的发生概率。
同时,加强安全教育也可以提高员工对标识牌的重视程度和使用规范。
七、建立应急预案最后,建立相应的应急预案也是至关重要的。
在更换标识牌、维护配电箱时,应该制定相应的计划和应对措施,以防万一。
应急预案应包括操作流程、安全措施和应急处置方案等内容,以确保在突发情况下能够迅速、有效地解决问题。
综上所述,电配箱的标识牌损坏整改措施需要从多个方面入手。
通过更换标识牌、定期维护、增加数量、提高质量、强化管理、加强安全教育和建立应急预案等措施,可以有效地解决标识牌损坏的问题,提高配电箱的安全性和使用效率。
低压配网设备命名及现场标识规范湖南省电力公司低压配网设备命名及现场标识规范, 试行 ,湖南省电力公司二〇一四年十二月目次总则 ..................................................................... ..........2 1.1 一般规定 ..................................................................... ....2 1.2 适用范围 ..................................................................... ....2 1.3 规范性引用文件 (2)2 术语和定义 ..................................................................... ...3 2(1 导线 ..................................................................... .......3 2(2 线路 ..................................................................... .......3 2(3 耐张段 ..........................................................................3 2(4 母线 ..................................................................... .......3 2(5 电缆终端 ..................................................................... ...3 2(6 电缆接头 ..................................................................... ...3 2(7 电缆分支箱 ..................................................................... .3 2(8 电缆线路 ..................................................................... ...3 2(9 箱变 ..................................................................... .......3 2(10 配电室 ..................................................................... ....3 2(11 低压无功补偿装置 ...............................................................3 (12 剩余电流保护器 .................................................................4 2 2(13 熔断器 ..................................................................... ....4 2(14 电容器 ..................................................................... ....4 2(15 电流互感器 .....................................................................4 2(16 避雷器 ..................................................................... ....4 2(17 开关 ..................................................................... ......4 2(18 孤岛 ..................................................................... ......4 2(19 反孤岛装置 .....................................................................4 2(20 储能装置 ..................................................................... ..4 3 低压配电设备命名规范 ..............................................................5 3.1 低压线路 ..................................................................... ....5 3.2 低压杆塔 ..................................................................... ....5 3.3 低压电缆 ..................................................................... ....5 3.4 低压电缆中间接头 (5)3.5 低压电缆终端头 (6)3.6 低压电缆段 .......................................................................6 3.7 低压电缆分接箱 (6)3.8 低压电缆终端箱 (6)3.9 低压熔丝箱 ..................................................................... ..6 3.10 低压熔丝 ..................................................................... ...6 3.11 低压配电箱 ..................................................................... .6 3.12 低压配电室 ..................................................................... .6 3.13 低压开关柜 ..................................................................... .7 3.14 低压开关 ..................................................................... (7)13.15 低压母线 ..................................................................... ...7 3.16 低压避雷器 ..................................................................... .7 3.17 低压电流互感器 (7)3.18 低压电容器 ..................................................................... .7 3.19 低压熔断器 ..................................................................... .7 3.20 低压无功补偿装置 (8)3.21 低压剩余电流保护器 ..............................................................8 3.22 低压柱上开关 (8)3.23 低压柱上电容器 (8)3.24 低压柱上避雷器 (8)3.25 低压柱上熔断器 (8)3.26 低压柱上电容器 (8)3.27 低压储能装置 (8)3.28 低压配电盘 ..................................................................... .9 3.29 反孤岛装置 ......................................................................9 4 低压用户接入点 (9)5 低压设备现场标识规范 .............................................................11 5.1 低压线路名称标识牌 .............................................................11 5.2 低压柱上电容器标识牌 ...........................................................13 5.3 低压表箱标识牌 (2)5.4 低压柱上避雷器标识牌 ............................................................25.5 低压杆号标识牌 (2)5.6 电缆头(中间、终端)标识牌 ......................................................5 5.7 终端型电缆回路标识牌 ............................................................7 5.8 中间型电缆回路标识牌 ............................................................1 5.9 低压储能装置标识牌 ..............................................................2 5.10 低压配电盘标识牌 ...............................................................2 5.11反孤岛装置标识牌 ...............................................................2 5.12 低压柱上开关标识牌 .............................................................2 5.13 低压柱上熔断器标识牌 ...........................................................2 5.14 低压配电箱标识牌 ...............................................................2 5.15 低压开关柜标识牌 ...............................................................2 5.16 低压电缆分接箱标识牌 ...........................................................2 5.17 低压电缆终端箱标识牌 ...........................................................2 5.18 线路相序标识牌 (2)5.19 安全标识标识牌 (3)5.19.1 禁止标识牌 (3)5.19.2 警告标识 .....................................................................2 5.19.3 指令标识 .....................................................................1 5.19.4 提示标识牌 (1)5.19.5 安全警示线 (1)5.19.6 安全防护 .....................................................................1 5.19.7 其他 ..................................................................... ....1 5.19.8 其他类配置规范 (1)26 相序牌安装 ..................................................................... . (2)7 其他规定 ..................................................................... (2)3前言为了加强公司系统配电网低压设备设施的标识管理,全面推进标准化建设,根据国家电网公司《安全生产工作规定》及VI标识系统要求,在参考国家电网公司《35kV及以下城市配电网设施标识管理办法》及2009年《湖南省电力公司城市配电网标识管理规范(试行)》的基础上,结合公司PMS2.0系统的实施要求及配电网低压设备管理的实际情况,特制定本规范。
家庭配电箱中电气回路编号和标识牌配电箱中回路编号AN1表示第一号配电柜下一级第一号配电箱、柜编号。
BN1表示第二号配电柜下一级第一号配电箱、柜编号。
EP1是应急电源柜下一级第一号配电箱、柜编号。
电源相序L1、L2、L3、分别表示电源线的A、B、C三相,也就是常说的三根火线。
N表示零线。
PE表示接地线。
一般配电箱系统图有一个总开关,总开关后分出很多个小开关,每一个小开关就代表一个回路。
图纸中应该标明了回路编号,回路用途。
如图片中所示,根据回路后面的用途标识就可以。
如果没有明确的标识,一般照明回路是采用的普通断路器,插座和柜机空调插座回路是采用的漏电断路器(及开关中画了圈的)恭喜你问对人了,本人在这方面有专项探索!
标识的作用是:识别,说明,标示特征。
最好在应用时,能直观,易懂。
所以在二级箱的标识宜采用kks编码的组合方式,不用全码,四组既可!
比如:此回路是钢筋棚照明电源,而一级箱编号是2,由一号变压器供电:
#1变一#2箱一钢筋棚一照明
这样的标识,回路位置清楚,故障时排查便捷。
配电柜标识牌规范电气设备配电柜标识牌是为了满足电气设备管理的需要,确保电气设备的安全使用和维护管理而制定的一种标识。
配电柜标识牌既包括装在电气设备或附近的设备上的标志,也包括使用带标志的标牌标明编号并在显眼位置悬挂的配电柜标识牌。
下面是关于配电柜标识牌规范的要求。
1. 标识牌的位置和大小配电柜标识牌应该安装在配电柜的外壳上,或者更好地,位于配电柜的上部,并且易于识别。
标识牌的大小应该能够完整地展示所有所需的信息。
2. 标识牌上的信息配电柜标识牌应该至少包含以下信息:- 设备名称或编号:用于标识配电柜的名称或编号,以便于进行设备的辨识和管理。
- 额定电压:标识设备的额定电压,以便于正确操作设备和进行维护。
- 额定电流:标识设备的额定电流,以便于正确操作设备和进行维护。
- 制造商信息:标识设备的制造商信息,以便于联系并获取有关设备的支持和维护。
- 制造日期:标识设备的制造日期,以便于确定设备的使用寿命和进行维护计划。
3. 标识牌的材质和颜色标识牌的材质应该符合配电柜的环境要求,例如耐腐蚀性能。
标识牌的颜色应该与国际标准或企业内部标准一致,以便于识别和辨识。
4. 标识牌的安装在安装标识牌之前,应先清洁配电柜的表面,确保标识牌能够牢固地固定在配电柜上。
使用适当的工具和固定材料,例如螺丝、胶水等,确保标识牌的安装牢固可靠。
5. 标识牌的维护和更换配电柜标识牌应该定期检查和维护,确保信息的清晰可读。
如果标识牌因为破损、褪色等原因无法正常使用,应及时更换标识牌。
6. 标识牌的记录和管理针对配电柜标识牌的记录和管理,应建立相应的档案,包括设备名称或编号、制造商信息、制造日期、更换记录等信息。
并建立配电柜标识牌的管理制度,明确责任和流程,保证标识牌的准确性和及时性。
总之,配电柜标识牌的规范是为了确保电气设备的安全使用和维护管理。
通过规范的标识牌,可以方便识别设备、进行维护和管理,并提高电气设备管理的效率。
