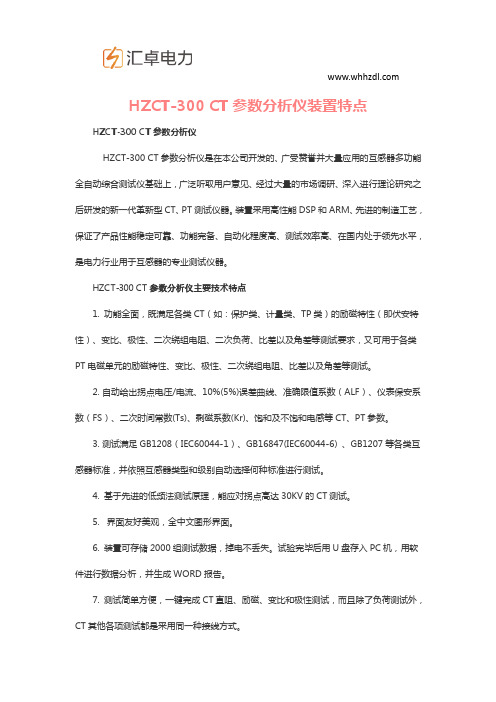

HZCT-300 CT参数分析仪装置特点HZCT-300 CT参数分析仪HZCT-300 CT参数分析仪是在本公司开发的、广受赞誉并大量应用的互感器多功能全自动综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代革新型CT、PT测试仪器。

装置采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平，是电力行业用于互感器的专业测试仪器。

HZCT-300 CT参数分析仪主要技术特点1. 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试。

2. 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

3. 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

4. 基于先进的低频法测试原理，能应对拐点高达30KV的CT测试。

5. 界面友好美观，全中文图形界面。

6. 装置可存储2000组测试数据，掉电不丢失。

试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告。

7. 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8. 易于携带，装置重量<9Kg。

1.2 装置面板说明装置面板结构如图：·红黑S1、S2端子：试验电源输出·黄黑S1、S2端子：输出电压回测·绿黑P1、P2端子：感应电压测量端子·旋转鼠标：输入数值和操作命令·液晶显示屏：中文显示界面。

用户操作手册尊敬的顾客感谢您使用本公司YTC8750A CT伏安变比极性综合测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。

图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。

通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。

最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。

“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。

选用“升压器”测试时，外接升压器电压范围为（0～2500）V。

最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。

注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。

3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。

1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。

CT伏安特性单机试验有AC220V 或AC380V两种供电方式。

当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。

CT伏安变比极性综合测试仪技术参数以及面板示意图
伏安变比极性综合测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括： CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数。

仪天成电力设备有限公司就YTC8750A CT伏安变比极性综合测试仪的技术参数以及面板图做以下的讲解。

面板解说：
1 ——设备接地端子
2 ——打印机
3 ——液晶显示器
4 ——显示器背光调整口
5 ——通讯口
6 ——旋转鼠标
7——功率开关，即调压器开关8——主机电源开关
9——主机电源插座（在机箱右侧板上安装） 10 ——变比试验时大电流输出端口
11 ——CT变比试验时二次侧接入端口 12 ——伏安特性试验时电压输出端口
技术参数：。

CT伏安变比极性综合测试仪误差曲线说明了什么CT伏安变比极性综合测试仪主要是用于测量电流互感器的伏安特性、极性、变比、计算拐点、误差曲线、二次侧回路检查以及角差比差测试等试验参数的多功能现场试验仪器。

其中的误差曲线说明了什么呢？本文介绍如下：想要判断互感器保护绕组是不是合格，可以通过观察互感器二次侧的励磁电流与电压计算出的电流倍数与允许二次负判断互感器保护绕组是不是合格，两者中的百分之五和百分之十误差曲线的数据来进行判断：1）接近理论电流倍数时，当测量的实际负荷比互感器铭牌上理论负荷值大时，说明该互感器合格。

2）接近理论负荷时，当测量的实际电流倍数比互感器铭牌上的理论电流倍数大,也说明互感器是合格的。

保护用电流互感器二次负荷需要达到百分之五误差曲线的要求，只要电流互感器二次实际负荷比误差曲线允许的负荷小于百分之五，额定电流倍数下，小于百分之五的电流互感器的测量误差就是合格的。

还有一种情况电流互感器铁心的饱和度会随着二次负荷的变大而变得更饱和，所允许的电流倍数也会变得更小。

所以百分之五误差曲线就是n/ZL曲线。

测量的保护用CT为5P10 20VA：其中5是准确级，误差极限也是百分之五，P为互感器形式就是保护级，10是准确限值系数，也就是10倍的额定电流，20VA表示额定二次负荷的容量。

电流倍数是10.27倍，在接近10倍时，所允许的二次负荷是27.19Ω,大于它CT的额定负荷20VA(20VA/1=20Ω),我们可以根据这一数据去判断互感器是否合格。

另一方面，二次负荷为19.58Ω或接近20Ω时，它可以接受二次负荷为27.19Ω,比这个CT的额定负荷20VA(20VA/1=20Ω)要大,我们根据这个数据就能判断这个互感器是合格的。

还有一方面，在二次负荷是19.58Ω或接近20Ω时，它可以接受的电流倍数是12.85倍，比这个CT的额定电流倍数的10倍还要大，我们冶可以根据这个数据来判断这个互感器是合格的。

电压互感器变比、极性及直阻测量电压互感器变比、极性及直阻测量可以选用单独的产品测量，也可以采用电压互感器现场校验仪的附带功能测量，相对来说单独的测试仪器技术参数更宽泛，测量速度更快，电压互感器中直流电阻测量最大范围：50Ω，测量最大变比范围：50000/1，如果您是专门测量变比极性建议选用SJBC-Y全自动变比组别测试仪或直流电阻测试仪，下面介绍一下它们的接线方式和参数设置。

电压互感器现场校验仪接通电源，打开测试仪主机开关，进入变比记性测试界面，按“↑”、“↓”键，把光标移到“变比直阻测量”上，按“确定”，进入变比、极性及直阻测量：点击测试，测试进入测试界面，页面右下角为仪器测量进程显示，当不显示“等待测量”和“测量完成”时，表明仪器正在测量当中，在此过程中，请勿断开仪器和被测互感器的接线，以及切勿触摸被测互感器与测试夹！“一次开路”被测互感器与二芯线处于开路状态。

“二次开路”被测互感器与四芯线处于开路状态。

“测量完成”仪器测量结束。

“等待测量”仪器等待测量。

当页面内显示“测量完成”时，说明仪器测量结束。

显示相应的结果。

此时，蜂鸣器长响一次，提示测量完成。

按“↑”、“↓”键，移动光标到“打印”选项上，按“确定”键则执行打印功能。

再次测量，页面将进行数据清除，显示初始界面。

测试完成关闭测试仪，拔掉电源插头即可。

测试注意事项本界面是基于本公司开发的通用平台，显示部分与测量部分分开。

当测量某个项目时，虽然可以按“取消”键退出当前测量项目的页面，但是仪器还在进行这个项目的测量，此时切勿触摸被测品以及测试夹。

由于仪器的显示部分与测量部分分开，当任一界面显示全为星号，则本仪器内部不能正常通讯，若重复“复位”与关机不能修复时，仪器已损坏，请与我公司售后部门联系。

SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。

2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。

4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。

5. 不要让任何异物掉入机箱内，以免发生短路。

6. 作为安全措施，试验之前请将面板的地线可靠接地。

7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。

8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。

9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。

10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。

11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。

本公司保留对此说明书修改的权利，届时恕不另行通知。

产品与说明书不符之处，以实际产品为准。

若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。

公司经济基础雄厚，技术实力强大，勇于开拓创新。

多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。

产品遍及全国各地，在广大用户中建立了良好的声誉。

公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。

SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。

可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。

变压器套管CT安装后极性测试方法的研究作者：廖志鹏梁如平来源：《无线互联科技》2015年第03期摘要：变压器套管CT的极性正确与否直接关系到保护的可靠性，也将直接影响着变压器投运后的安全稳定运行。

文章针对变压器套管CT安装后传统试验方法难以准确、灵敏测试极性的弊端展开研究，自主研发了四通道极性测试仪，并应用于套管CT安装后的极性测试，现场应用操作方便、结果准确、效率高。

关键词：变压器套管CT极性；极性自保持装置；多绕组极性测试在变压器安装完毕后，变压器的一次阻抗很大。

目前广泛采用的试验方法是针对套管CT 安装前置于地面上完成变比及极性试验，而在安装后参照套管CT安装前的试验报告及套管的朝向对极性进行判断，二次回路则通过二次升流或核对线芯的方法检验。

该试验方法由于安装过程可能将套管CT装反或在拆接线时接错二次回路，容易造成极性错误。

因此，在套管CT安装后，如何正确判断套管CT的极性的正确性是一项十分重要的工作。

1 安装后传统极性试验方法分析1.1 电磁感应法由于变压器的各侧电磁感应及各侧电流互感器变比不一致，二次绕组感应电流较小且不统一，串接电流表难以选择，采用灵敏性低的指针表偏转不明显，而采用灵敏性高的指针表则可能因某侧二次绕组感应电流较大超出指针表的量程甚至烧毁电流表。

此外，该试验方法在回路接通瞬间产生很大的冲击电流，而在断开回路瞬间因电感电流不能突变引起断开处产生拉弧，危及调试人员的人身安全。

1.2 一次加压升流法直接在变压器某侧三相加入380V电压，将其他侧短接，形成短路电流，通过对二次绕组带负荷测试六角图校验其极性。

随着我国建设的高速发展，系统的负荷及短路电流不断增大，变压器的容量及变比亦随之增大，该试验方法在二次绕组感应电流越来越小，已经无法满足普通伏安特性表的精度要求。

而一次加压危险性高、接线难度大、试验效率低，所以该试验方法难以推广。

2 新极性试验方法技术原理2.1 研究思路为了克服现有技术中的缺点与不足，设计一种极性测试准确度高、测试效率高、便于携带和使用方便快捷的CT极性测试仪；该测试仪能同时进行多个绕组的极性测试，与传统的测试仪相比，提高准确率，缩短极性测试的时间，从而提高工作测试效率。

CT伏安变比极性综合测试仪CT励磁〔伏安〕特性测试试验CT测试进行电流互感器励磁特性、变比、极性、负荷、直阻、一次通流、角差、比差、交流耐压测试时，请移动光标至CT，并选择相应测试选项。

1、 CT励磁〔伏安〕特性测试在CT主界面中，选择“励磁〞选项后，即进入测试界面如图4。

1〕、参数设置：励磁电流：设置范围〔0—20A〕为仪器输出的最高设置电流，如果实验中电流到达设定值，将会自动停止升流，以免损坏设备。

通常电流设置值大于等于1A，就可以测试到拐点值。

励磁电压：设置范围〔0—1000V〕为仪器输出的最高设置电压，通常电压设置值稍大于拐点电压，这样可以使曲线显示的比例更加协调，电压设置过高，曲线贴近Y轴，电压设置过低，曲线贴近X轴。

如果实验中电压到达设定值，将会自动停止升压，以免损坏设备。

1) 、试验：接线图见〔图5〕，测试仪的K1、K2为电压输出端，试验时将K1、K2分别接互感器的S1、S2〔互感器的所有端子的连线都应断开〕。

检查接线无误后，合上功率开关，选择“开始〞选项，即开始测试。

试验时，光标在“停止〞选项上，并不停闪烁，测试仪开始自动升压、升流，当测试仪检测完毕后，试验结束并描绘出伏安特性曲线图〔如图6〕。

注意：图4界面中，“校准〞功能主要用于检测仪器自身励磁特性试验的电压值、电流值的误差，检测方法见附录一。

图4，CT励磁特性测试界面图5，CT励磁特性接线图图6，CT励磁曲线图图7，励磁数据图图8 ，误差曲线参数设置界面图9，误差曲线图2〕、伏安特性〔励磁〕测试结果操作说明试验结束后，屏幕显示出伏安特性测试曲线〔见图6〕。

该界面上各操作功能如下：打印：控制器选择“打印〞后，先后打印伏安特性〔励磁〕曲线、数据，方便用户做报告用。

同时减少更换打印纸的频率，节省时间，提高效率。

励磁数据：将光标移动至“励磁数据〞选项选定，屏幕上将显示伏安〔励磁〕特性试验的测试数据列表〔见图7〕。

按下“返回〞即退回到伏安特性试验曲线界面，控制器即可实现数据的上下翻。

第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。

本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。

机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。

整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。

本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。

快捷、简单、方便。

无需专门培训，易操作。

2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。

3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。

测试人员远离高压电路，从而确保测试人员安全，可靠性高。

4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。

取消面板按键、开关、控制旋钮等各种常规控件。

⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。

单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。

⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。

⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。

系统自带打印机，可随时打印伏安特性曲线及测试数据。

5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
