110KV变电站主要设备
：主变（、间隙保护、）、（或、GIS等）、（含保险）、、、、、、电缆、组（电容、、放电线圈等等），站用变压器（或接地变），有的还有高频保护装置
：综合自动化、五防闭锁、逆变、小电流接地选线、站用电、直流（）、逆变、远动通讯等等
其他：支持、悬垂、导线、接地排、等等，消防装置、SF6在线监测装置等等
变压器：ABB、西门子、阿海珐、GE、东芝、三菱、日立
，国内大厂：特变电工的新疆特变、衡阳特变、沈阳特变；保定天威；西安西变国际品牌在国内的工厂如重庆ABB、常州东芝等等，都是可以生产特大型变压器的电压互感器：人民、森源、思源、泰峰、北互、申科、长江高压
电流互感器：合资上海、
国内大连第一厂、江苏精科厂
避雷器：ETA，西电，抚瓷，南阳，浙江恒大
隔离开关：abb、
电容：上海京瓷、江苏中联。
第一章监理项目部的设置一、管理组织关系监理单位受建设单位委托，根据委托监理合同约定的服务内容和期限实施监理服务工作。
监理项目部是监理单位派驻现场的监理机构（即监理规范中所称的项目监理机构）。
监理项目部与建设单位项目部依据委托监理合同履行双方的权利和义务。
建设单位项目部对监理项目部实施指导、监督、考核。
监理项目部与施工项目部是监理与被监理的关系，依据委托监理合同和施工合同有关要求，对施工项目部在工程实施中实行“四控制二管理一协调”的管理。
监理项目部与设计项目部是管理协调关系，重点关注并协助建设单位协调设计图纸提交进度满足工程建设的需要。
在施工阶段及时提出所发现的设计问题，并监督落实。
监理项目部与设备供应商是管理协调关系，重点关注并协助建设单位协调设备供货进度、质量等方面，以满足工程建设的需要。
二、监理项目部设置原则监理单位根据委托监理合同要求和工程实际情况，结合国家和行业监理规范的要求建立监理项目部，由监理单位正式发文任命总监理工程师，并报建设单位备案。
监理项目部设置的原则如下：（1）新建110（66）kV变电工程应单独设置监理项目部，改（扩）建工程可就近合并设立监理项目部。
（2）监理单位接到建设单位项目部进场通知后，按期完成监理项目部的现场派驻工作。
三、资源配置1．监理项目部人员配置监理单位应在委托监理合同约定的时间内，将监理项目部的组织形式、人员构成及对总监理工程师任命文件等资料以书面形式递交建设单位。
当总监理工程师需要调整时，应征得建设单位的书面同意。
监理项目部的人员配置必须满足工程建设的要求和监理单位投标的承诺，监理项目部人员配置基本要求见表1-1。
表1-1监理项目部人员配置基本要求注1．改（扩）建工程及110（66）kV以下工程监理人员配置参照执行。
2．当总监理工程师需同时兼任多个项目部总监工作时，应经建设单位同意，且不宜超过3项。
3．监理单位应根据工程进展情况及时派驻人员进场。
在施工高峰期或针对特殊工程项目应适当增加监理员数量。

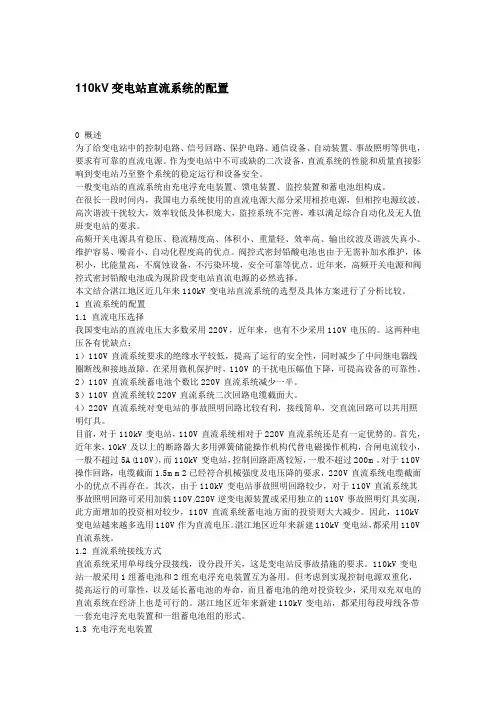

110kV变电站直流系统的配置0 概述为了给变电站中的控制电路、信号回路、保护电路、通信设备、自动装置、事故照明等供电，要求有可靠的直流电源。
作为变电站中不可或缺的二次设备，直流系统的性能和质量直接影响到变电站乃至整个系统的稳定运行和设备安全。
一般变电站的直流系统由充电浮充电装置、馈电装置、监控装置和蓄电池组构成。
在很长一段时间内，我国电力系统使用的直流电源大部分采用相控电源，但相控电源纹波、高次谐波干扰较大，效率较低及体积庞大，监控系统不完善，难以满足综合自动化及无人值班变电站的要求。
高频开关电源具有稳压、稳流精度高、体积小、重量轻、效率高、输出纹波及谐波失真小、维护容易、噪音小、自动化程度高的优点。
阀控式密封铅酸电池也由于无需补加水维护，体积小，比能量高，不腐蚀设备，不污染环境，安全可靠等优点。
近年来，高频开关电源和阀控式密封铅酸电池成为现阶段变电站直流电源的必然选择。
本文结合湛江地区近几年来110kV变电站直流系统的选型及具体方案进行了分析比较。
1 直流系统的配置1.1 直流电压选择我国变电站的直流电压大多数采用220V，近年来，也有不少采用110V电压的。
这两种电压各有优缺点：1）110V直流系统要求的绝缘水平较低，提高了运行的安全性，同时减少了中间继电器线圈断线和接地故障。
在采用微机保护时，110V的干扰电压幅值下降，可提高设备的可靠性。
2）110V直流系统蓄电池个数比220V直流系统减少一半。
3）110V直流系统较220V直流系统二次回路电缆截面大。
4）220V直流系统对变电站的事故照明回路比较有利，接线简单，交直流回路可以共用照明灯具。
目前，对于110kV变电站，110V直流系统相对于220V直流系统还是有一定优势的。
首先，近年来，10kV及以上的断路器大多用弹簧储能操作机构代替电磁操作机构，合闸电流较小，一般不超过5A(110V)，而110kV变电站，控制回路距离较短，一般不超过200m。
附表3 110KV变电站平面布置图110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。
2、110kV设备区这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把110kV电压等级的电能进行分配和传送。
3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。
这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把35kV电压等级的电能进行分配和传送。
4、10kV高压室这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）无功补偿设备（电容器、放电线圈等等）这些设备的作用是把10kV电压等级的电能进行分配和传送。
5、主控楼中央控制室（对全站设备进行控制操作）继电保护室（保护全站设备的安全运行，迅速切除故障设备，确保这个系统的安全运行）通信设备室（变电站与外界的联系）蓄电池室等等（为控制设备、保护设备、通讯设备提供电源）。
110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。
2、110kV设备区这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把110kV电压等级的电能进行分配和传送。
3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。
这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把35kV电压等级的电能进行分配和传送。

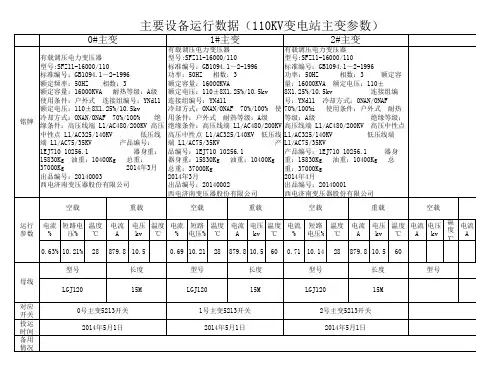

第三章主要电力设备3.1 变压器3.1.1 主变压器变压器主要技术参数一、四台主变简介贵冶1#总降1#、2#主变压器是江苏常州变压器厂生产的SFI10-31500/110，2000年元月出厂。
1#变压器于2002年4月4日投入运行。
2#主变压器与2002年5月17日投入运行。
3#、4#主变是保定变压器厂生产的SFI9-50000/110，1997年2月出厂。
3#、4#主变压器与1997年12月20日投入运行。
4#主变压器于2001年10月9日进行第一次吊芯大修。
3#主变压器于2003年10月15日进行第一次吊芯大修。
主变大修一般由贵溪电厂电力检修公司负责进行。
二、铭牌参数1、1#、2#主变型号：SFZ10—31500/110 江苏常州变压器厂额定容量：31500kV A额定电压：121/6.3kV额定电流：150.3/2887A电压组合：121（+6—-10）/6.3kV冷却方式：ONAN（油浸自冷）/ONAF（油浸风冷）63/100%联接组别：YN，d11绝缘水平：LI480AC200—LI325AC140/LI60AC25噪声：64.5dB短路阻抗：13.03%空载损耗：19.14kW负载损耗：137.33kW油重：11.8 T油枕重： 4.5 T总重：47.6 T2、3#、4#主变型号：SFZ9—50000/110（+6/-10）保定变压器厂额定容量：50000kV A额定电压：121/6.3kV额定电流：239/4582A联接组别：YN/d11油重：15.21 T油枕重： 4.02T总重：63.44T短路阻抗：14.3%空载损耗：36.1kW空载电流：0.28%负载损耗：214.9kW套管CT技术数据3、变压器压力释放阀型号：YSF5—55/130KJ，开启压力为55Kap，K为电信号，J为机械信号。
4、变压器本体安装的瓦斯继电器信号为QJ4—80型，其油速为1.0m/s。
5、有载调压安装的瓦斯继电器型号为QJ4—25型，其油速为0.7m/s。
110KV变电站主要设备
一次设备：主变（中性点隔离开关、间隙保护、消弧线圈成套设备）、断路器（或开关柜、GIS等）、电压互感器（含保险）、电流互感器、避雷器、隔离开关、母线、母排、电缆、电容器组（电容、电抗、放电线圈等等），站用变压器（或接地变），有的变电站还有高频保护装置
二次设备：综合自动化、五防闭锁、逆变、小电流接地选线、站用电、直流（蓄电池）、逆变、远动通讯等等
其他：支持瓷瓶、悬垂、导线、接地排、穿墙套管等等，消防装置、SF6在线监测装置等等
变压器：ABB、西门子、阿海珐、GE、东芝、三菱、日立
，国内大厂：特变电工的新疆特变、衡阳特变、沈阳特变；保定天威；西安西变国际品牌在国内的工厂如重庆ABB、常州东芝等等，都是可以生产特大型变压器的电压互感器：人民、森源、思源、泰峰、北互、申科、长江高压
电流互感器：合资上海雷兹、西门子电流互感器
国内大连第一互感器厂、江苏精科互感器厂
避雷器：ETA，西电，抚瓷，南阳，浙江恒大
隔离开关：abb、
电容：上海京瓷、江苏中联。
110kV变电站工程安全文明实施统一配置细则及清单
****供电公司
110千伏变电站工程安全文明设施统一配送管理办法
1、为进一步贯彻落实国网公司基建管理要求，加强变电站现场安全文明施工管理，全面推行基建工程安全文明施工标准化工作，提高作业环境安全水平，保障从业人员安全与健康，依据国网公司相关规定并结合110千伏变电站施工安全管理的实际情况制定本办法。
2、本办法旨在通过推行基建现场安全设施的标准化管理，保证安全设施的投入，以达到安全设施标准化、现场布置条理化、机料摆放定制化，创造良好的安全文明施工环境和作业条件。
3、统一配送工作由中标施工企业总部（集团）负责实施，监理单位负责校核，经公司基建部（业主项目部）批准后执行。
4、统一配送工作纳入《安全文明施工协议》之中并作为工程开工批复的必备条件之一；
5、周转使用的设施(材料)使用前由施工企业送至现场经由监理单位及业主项目部鉴定认可满足质量和数量要求后方可使用。
表中未列其它日常安全工器具（如安全帽，安全带等）的鉴定与使用按照《国家电网公司电力安全工作规程（国家电网安监[2009]664号）》文执行。
6、本办法所有设施严格遵照《输变电工程安全文明施工标准（Q/GDW250-2009）》文对应内容执行。
7、本办法适用于公司110千伏及以下电压等级新建改（扩）建变电工程，其他工程项目可参照执行。
8、本办法自下发之日起执行。
输变电工程安全文明施工标准配置统计一览表。

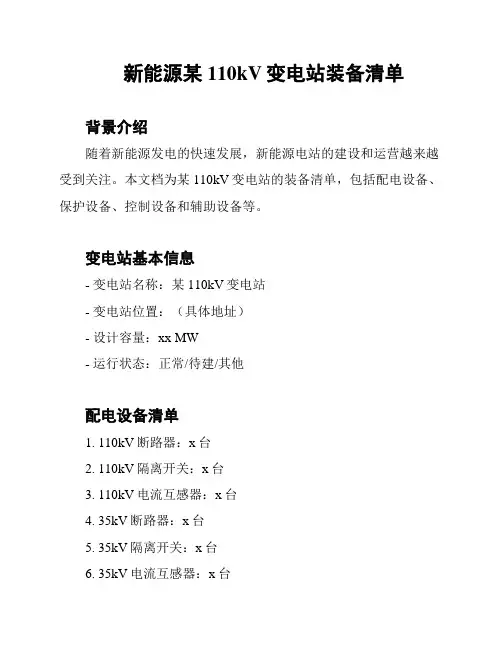

新能源某110kV变电站装备清单背景介绍随着新能源发电的快速发展，新能源电站的建设和运营越来越受到关注。
本文档为某110kV变电站的装备清单，包括配电设备、保护设备、控制设备和辅助设备等。
变电站基本信息- 变电站名称：某110kV变电站- 变电站位置：（具体地址）- 设计容量：xx MW- 运行状态：正常/待建/其他配电设备清单1. 110kV断路器：x台2. 110kV隔离开关：x台3. 110kV电流互感器：x台4. 35kV断路器：x台5. 35kV隔离开关：x台6. 35kV电流互感器：x台7. 10kV断路器：x台8. 10kV隔离开关：x台9. 10kV电流互感器：x台10. 0.4kV断路器：x台11. 0.4kV隔离开关：x台12. 0.4kV电流互感器：x台13. 主变压器：x台14. 110kV继电保护装置：x套保护设备清单1. 110kV差动保护装置：x套2. 110kV整流变压器差动保护装置：x套3. 110kV线路保护装置：x套4. 110kV馈线保护装置：x套5. 110kV母线保护装置：x套6. 110kV断路器保护装置：x套7. 35kV差动保护装置：x套8. 35kV线路保护装置：x套9. 35kV断路器保护装置：x套10. 35kV变压器保护装置：x套11. 10kV线路保护装置：x套控制设备清单1. 110kV远动装置：x台2. 35kV进线柜远动装置：x台3. 10kV进线柜远动装置：x台4. 0.4kV配电柜远动装置：x台5. SCADA系统：x套辅助设备清单1. 110kV电气测量仪表：x台2. 35kV电气测量仪表：x台3. 10kV电气测量仪表：x台4. 0.4kV电气测量仪表：x台5. 10kV充电桩：x个6. 照明设备：x套7. 防雷设备：x套总结本文档详细列出了新能源某110kV变电站的装备清单，包括配电设备、保护设备、控制设备和辅助设备等。
附件2110(66)kV~750kV智能变电站通用设备1 变压器编号说明:电压等级：816V；设备代号：ZPLC-C直流PLC滤波器电容器；ZPLC-L直流PLC滤波器电抗器；表4.2-1 变压器通用设备一览表2 高压并联电抗器编号说明:L额定容量（Mvar）设备代号：L-电抗器电压等级：3-330kV；5-500kV；7-750kV 表4.2-2 高压并联电抗器通用设备一览表3 组合电器编号说明:额定电流（A ）设备代号：GIS/HGIS电压等级：C-72.5kV ；1-126kV ；2-252kV ； 3-363kV ；5-550kV ；7-800kV额定短路开断电流（kA ）表4.2-3组合电器通用设备一览表4 断路器 编号说明:QF额定短路开断电流（kA）额定电流（A）设备型式：A-瓷柱式；T-罐式; S-手车瓷柱式设备代号：QF-断路器电压等级：B-40.5kV ；C-72.5kV；1-126kV2-252kV；3-363kV；5-550kV； 7-800kV 表4.2-4 断路器通用设备一览表5 隔离开关及接地开关隔离开关编号说明:QS额定短时耐受电流（kA）额定电流（A）结构型式：A-垂直伸缩；B-水平伸缩；D-水平旋转；Z-组合式支柱数量：1-单柱式；2-双柱式；3-三柱式；5-五柱式设备代号：QS-隔离开关电压等级：B-40.5kV ；C-72.5kV；1-126kV2-252kV；3-363kV；5-550kV；7-800kV 表4.2-5 隔离开关通用设备一览表接地开关编号说明：ES额定短时耐受电流（kA）设备代号：ES-接地开关电压等级：1-126kV； 2-252kV；3-363kV；5-550kV表4.2-6 接地开关通用设备一览表6 电流互感器编号说明:TA额定短时耐受定电流（kA）额定二次电流（A）绝缘介质：O-油浸式；F-SF6气体；D-硅橡胶复合绝缘干式设备代号：TA-电流互感器电压等级：B-35kV；C-66kV；1-110kV；2-220kV；3-330kV；5-500kV表4.2-7 电流互感器通用设备一览表7 电压互感器 编号说明：设备代号：CVT-电容式电压互感器；PT-电磁式电压互感器电压等级：C-66kV ；1-110kV ； 2-220kV ；3-330kV ； 5-500kV ；7-750kV表4.2-8电压互感器通用设备一览表8 并联电容器编号说明：C电容器组容量（kvar）结构型式：K-组装框架式；H-集合式设备代号：C-并联电容器装置额定电压：A-10kV；B-35kV ；C-66kV；D-20kV表4.2-9 并联电容器通用设备一览表注：[1]单台电容器容量200kVar时单组容量3.6Mvar，单台电容器容量334kVar时单组容量4Mvar。
名称1主变压器2主变中性点设备成套装置3110KV SF6断路器110KV出线侧4110V 隔离开关110KV出线侧5110V 隔离开关110KV出线侧PT设备6110V 隔离开关主变侧7110KV 电流互感器8110KV电容式电压互感器母线设备9110KV 氧化锌避雷器母线设备1035KV 氧化锌避雷器主变35KV侧11110KV端子箱12检修电源箱13照明灯具14绝缘子和穿墙套管复合耐张绝缘子串穿墙套管支柱绝缘子耐张线夹T型线夹0°铝设备线夹30°铝设备线夹90°铝设备线夹矩形母线固定金具铜母线伸缩节铜铝过渡设备线夹15导体和导线，电缆110KV主变和配电装置部分型号单位数量厂家三相双绕组自冷有载调压油浸式变压器台1 5000KVA/115KV额定电压比：115+-8X1.25%/37KV接线组别：YNd11，阻抗电压：UK=10.5%冷却方式：ONAN附套管电流互感器110KV:LRB-110 5P20 200-600/5A 每相1只LR-110 0.5 200-600/5A 每相1只中性点：LRB-60 5P20 100-300/5A 1只配有载调压开关M-500/500A标准轨距，附远方测温装置。
成套采购，每套含：套1中性点单极隔离开关 单柱水平开启式GW13-72.5W/630A 1只，附电动操作机构一付SUN-BJX-110 90-135mm可调间隙CT SUN-LZW-12G 100-300/5A 5P20避雷器 YH1.5W-72/186(含计数器）1只配套供应支架（含操作机构安装附件）外绝缘爬电距离不小于3150mmLW38-126，SF6介质，瓷柱式，单断口，三相机械联动台1额定电压比126KV,额定电流：80KA分合闸控制电压DC220V储能电机电压：AC220V,弹簧操作机构外绝缘爬电距离不小于3150mm双柱水平开启式，单接地（右接地），户外组1GW4-126D(W),额定电压比126KV,额定电流：1250KA热稳定电流：31.5KA/4S,动稳定电流：80KA三相联动式操作机构：主刀电动并可手动，地刀手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架（含操作机构安装附件）双柱水平开启式，不接地，户外组1GW4-126D(W),额定电压比126KV,额定电流：1250KA热稳定电流：31.5KA/4S,动稳定电流：80KA三相联动式操作机构：主刀电动并可手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架（含操作机构安装附件）双柱水平开启式，双接地，户外组1GW4-126DD(W),额定电压比126KV,额定电流：1250KA热稳定电流：31.5KA/4S,动稳定电流：80KA三相联动式操作机构：主刀电动并可手动，地刀手动配电磁锁一付相间距离2.0m外绝缘爬电距离不小于3150mm配套供应支架（含操作机构安装附件）LB6-110，额定电压110KV,户外，油浸式台3热稳定电流：31.5KA/4S,动稳定电流：80KA额定电流比：2X300/5A（测，计量次级均带抽头，变比300/5A)次级排列：5P20/5P20/0.5/0.2S/5P20输出容量：30/30/30/20/30VA外绝缘爬电距离不小于3150mm配套供应支架（含操作机构安装附件）母线型，油浸叠装瓷外套式户外四绕组台3 TYD110/√3-0.02H额定电压110KV,电容量0.02uF额定电压比：110/√3 0.1/√3 0.1/√3 0.1KV输出容量：50/50/100VA准确级:0.2/0.5/3P配套供应支架（含操作机构安装附件）瓷柱式氧化锌避雷器YH10W5-102/266只3附放电计数器及在线监测器标称放电电流：10KA,额定电压102KV标称雷电冲击电流下的最大残压266KV外绝缘爬电距离不小于3150mm氧化锌避雷器YH5WZ-54/134只3 XJ-I,户外式，附底座，不锈钢110KV断路器端子箱个1母线设备PT端子箱个1主变压器端子箱个1 110KV配电箱个1主变压器个1包含配电箱及动力照明箱，电缆电线等套1 FXBW4-110/70(110KV配电装置）串6户外式高原型 CWW-40.5/1500-3只3 ZSW-40.5/4-G高原型（主变35KV出线和消弧线圈用）只13 NY-240/30套9 TY-240/30套6 SY-240/30A套15 SY-240/30B套15 SY-240/30C套9 MWP-102套12 MST-80X8套6 SYG-240/30B套3。
110kV变电站预制仓一标准配送式智能变电站预制舱式组合二次设备技术规范2013年10月目次1范围 (2)2引用标准 (3)3使用环境条件 (7)4技术要求 (8)4.1预制舱规格尺寸 (8)4.2预制舱结构和技术要求 (8)4.3前接线装置技术要求 (14)5预制舱式二次组合设备典型模块 (14)6. 试验 (15)6.1 型式试验 (15)6.2 工厂试验 (15)6.3 现场试验 (16)7 运输及吊装 (16)7.1 运输 (16)7.2 吊装 (16)8 技术服务 (16)8.1应提供的技术文件 (16)8.2 应提供的资料 (16)8.3 技术配合 (17)3.1范围供货范围详见表1。
