XX职业技术学院机电系课程标准车载网络技术课程标准1.课程基本信息课程代码：84347 适用专业：汽车检测与维修技术专业学时数：54 学分： 3先修课程：《汽车电工电子技术》《汽车单片机技术》《汽车原理与构造》后续课程：2.课程性质《汽车车载网络技术》属于人才培养方案中四个课程模块中的专业素质课，是汽车检测与维修技术专业的能力拓展必修课，《汽车车载网络技术》是一门实践性很强的技术应用型课程，它是来自企业的特色课程。
该课程的学习需要以前修课程《汽车电工技术》、《汽车电子技术》、《汽车单片机技术》、《汽车原理与构造》为前导课程，可将前修课程培养的能力进行运用和深化；该课程为后续课程《毕业设计》以及企业顶岗实习、毕业实践等环节中。
该课程与前后续课程共同形成了完整的职业能力培养体系，是实现汽车维修专业人才培养目标的重要环节。
本课程的知识为学生毕业设计及今后从事汽车电控系统研究与开发打下坚实的基础。
3.课程教学目标3.1 能力目标A1.能够对车载网络系统故障进行检测、诊断、分析、修复和排除；A2.能够正确使用汽车车载网络系统各种检测、维修设备和工具；A3.能够正确使用和养护汽车车载网络系统，保障工作性能良好；A4.通过汽车车载网络系统常见故障检测、诊断、维修，积累排除汽车故障技术工作经验，提高检测、分析、维修汽车故障能力；A5.通过汽车车载网络系统各种检测、维修设备和工具的正确使用，养成正确、安全、规范使用设备工具的意识，提高善于使用设备工具的能力；A6.通过教学以学生为中心，边做边学，在做中学习，提高学生适应工作环境能力，提高自主学习能力，提高理论联系实际能力。
3.2知识目标K1.掌握汽车总线、汽车网络技术基本知识;K2.掌握CAN总线的工作原理里故障分析方法;K3.掌握CAN-BUS总线系统的工作原理里及故障类型；K4.掌握汽车总线电路（电源、发动机模块）的读图方法；K5.了解汽车媒体网络种类及应用。

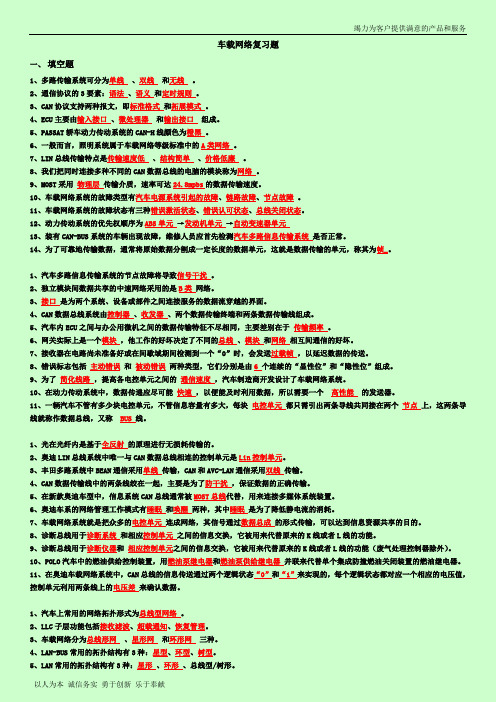

车载网络复习题一、填空题1、多路传输系统可分为单线、双线和无线。
2、通信协议的3要素：语法、语义和定时规则。
3、CAN协议支持两种报文，即标准格式和拓展模式。
4、ECU主要由输入接口、微处理器和输出接口组成。
5、PASSAT轿车动力传动系统的CAN-H线颜色为橙黑。
6、一般而言，照明系统属于车载网络等级标准中的A类网络。
7、LIN总线传输特点是传输速度低、结构简单、价格低廉。
8、我们把同时连接多种不同的CAN数据总线的电脑的模块称为网络。
9、MOST采用物理层传输介质，速率可达24.8mpbs的数据传输速度。
10、车载网络系统的故障类型有汽车电源系统引起的故障、链路故障、节点故障。
11、车载网络系统的故障状态有三种错误激活状态、错误认可状态、总线关闭状态。
12、动力传动系统的优先权顺序为ABS单元→发动机单元→自动变速器单元13、装有CAN-BUS系统的车辆出现故障，维修人员应首先检测汽车多路信息传输系统是否正常。
14、为了可靠地传输数据，通常将原始数据分割成一定长度的数据单元，这就是数据传输的单元，称其为帧_。
1、汽车多路信息传输系统的节点故障将导致信号干扰。
2、独立模块间数据共享的中速网络采用的是B类网络。
3、接口是为两个系统、设备或部件之间连接服务的数据流穿越的界面。
4、CAN数据总线系统由控制器、收发器、两个数据传输终端和两条数据传输线组成。
5、汽车内ECU之间与办公用微机之间的数据传输特征不尽相同，主要差别在于传输频率。
6、网关实际上是一个模块，他工作的好坏决定了不同的总线、模块和网络相互间通信的好坏。
7、接收器在电路尚未准备好或在间歇域期间检测到一个“0”时，会发送过载帧，以延迟数据的传送。
8、错误标志包括主动错误和被动错误两种类型，它们分别是由6 个连续的“显性位”和“隐性位”组成。
9、为了简化线路，提高各电控单元之间的通信速度，汽车制造商开发设计了车载网络系统。
10、在动力传动系统中，数据传递应尽可能快速，以便能及时利用数据，所以需要一个高性能的发送器。
1、请说明CAN数据传输系统的优点主要体现在哪几个方面？答：数据总线与其他部件组合在一起就成为数据传输系统，CAN数据传输系统的优点是： 1.将传感器信号线减至最少，使更多的传感器信号进行高速数据传递。
2.电控单元和电控单元插脚最小化应用，节省电控单元的有限空间。
3.如果系统需要增加新的功能，仅需软件升级即可。
4.各电控单元的监测对所连接的CAN总线进行实时监测，如出现故障该电控单元会存储故障码。
5.CAN数据总线符合国际标准，以便于一辆车上不同厂家的电控单元间进行数据交换。
2、说明典型车载网络系统的组成。
答：典型的汽车车载网络系统的结构有ABS模块、动力系统控制模块(PCM)、电子自动温度控制(EATC)、集成控制板(ICP)、虚像组合仪表、照明控制模块(LCM)、驾驶员座椅模块(DSM)、驾驶员车门模块(DDM)、移动电话模块、汽车动态模块。
3、解释CAN、多路传输、数据总线的含义。
答：1).CAN-BUS（控制局域网），是国际上应用最广泛的现场总线之一。
最初，CAN被设计作为汽车环境中的微控制器通信，在车载各电控装置ECU之间交换信息，形成汽车电子控制网络。
2).数据总线是模块间运行数据的通道，数据总线可以实现在一条数据线上传递的信号可以被多个系统（控制单元）共享，从而最大限度地提高系统整体效率，充分利用有限的资源。
如果系统可以发送和接收数据，则这样的数据总线就称之为双向数据总线。
3).多路传输用SWS表示，是指在同一通道或线路上同时传输多条信息，事实上，数据信息是依次传输的，但速度非常快，似乎就是同时传输的。
4、什么是通信协议？车载网络协议标准有那些？答：通信协议是指通信双方控制信息交换规则的标准、约定的集合，即指数据在总线上的传输规则。
车载网络协议标准有：A类，低速、<10k bit/s、应用于只需传输少量数据的场合，如控制行李箱开启和关闭。
B类中速，10～125 Kbit/s、应用于一般的信息传输场合，例如仪表。
