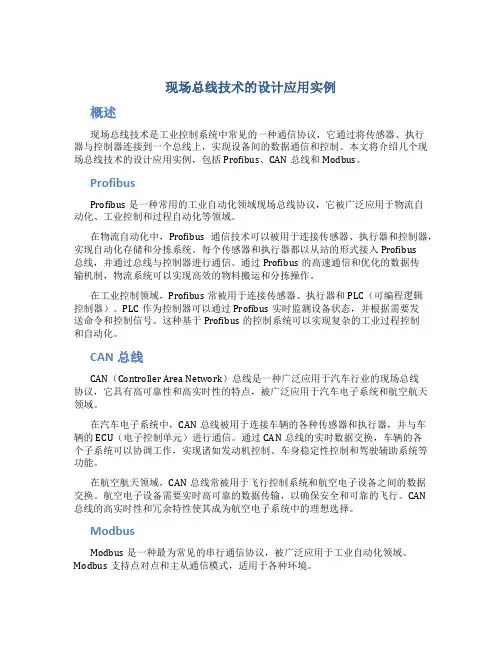

现场总线技术的设计应用实例概述现场总线技术是工业控制系统中常见的一种通信协议，它通过将传感器、执行器与控制器连接到一个总线上，实现设备间的数据通信和控制。

本文将介绍几个现场总线技术的设计应用实例，包括Profibus、CAN总线和Modbus。

ProfibusProfibus是一种常用的工业自动化领域现场总线协议，它被广泛应用于物流自动化、工业控制和过程自动化等领域。

在物流自动化中，Profibus通信技术可以被用于连接传感器、执行器和控制器，实现自动化存储和分拣系统。

每个传感器和执行器都以从站的形式接入Profibus总线，并通过总线与控制器进行通信。

通过Profibus的高速通信和优化的数据传输机制，物流系统可以实现高效的物料搬运和分拣操作。

在工业控制领域，Profibus常被用于连接传感器、执行器和PLC（可编程逻辑控制器）。

PLC作为控制器可以通过Profibus实时监测设备状态，并根据需要发送命令和控制信号。

这种基于Profibus的控制系统可以实现复杂的工业过程控制和自动化。

CAN总线CAN（Controller Area Network）总线是一种广泛应用于汽车行业的现场总线协议，它具有高可靠性和高实时性的特点，被广泛应用于汽车电子系统和航空航天领域。

在汽车电子系统中，CAN总线被用于连接车辆的各种传感器和执行器，并与车辆的ECU（电子控制单元）进行通信。

通过CAN总线的实时数据交换，车辆的各个子系统可以协调工作，实现诸如发动机控制、车身稳定性控制和驾驶辅助系统等功能。

在航空航天领域，CAN总线常被用于飞行控制系统和航空电子设备之间的数据交换。

航空电子设备需要实时高可靠的数据传输，以确保安全和可靠的飞行。

CAN 总线的高实时性和冗余特性使其成为航空电子系统中的理想选择。

ModbusModbus是一种最为常见的串行通信协议，被广泛应用于工业自动化领域。

Modbus支持点对点和主从通信模式，适用于各种环境。

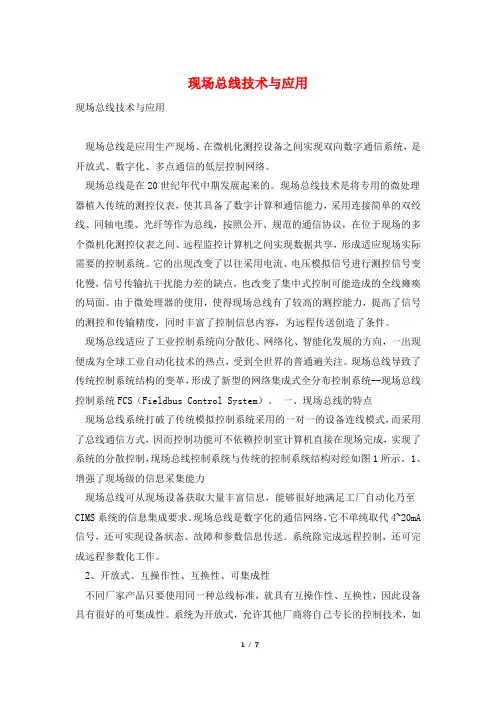

现场总线技术与应用现场总线技术与应用现场总线是应用生产现场、在微机化测控设备之间实现双向数字通信系统，是开放式、数字化、多点通信的低层控制网络。

现场总线是在20世纪年代中期发展起来的。

现场总线技术是将专用的微处理器植入传统的测控仪表，使其具备了数字计算和通信能力，采用连接简单的双绞线、同轴电缆、光纤等作为总线，按照公开、规范的通信协议，在位于现场的多个微机化测控仪表之间、远程监控计算机之间实现数据共享，形成适应现场实际需要的控制系统。

它的出现改变了以往采用电流、电压模拟信号进行测控信号变化慢，信号传输抗干扰能力差的缺点，也改变了集中式控制可能造成的全线瘫痪的局面。

由于微处理器的使用，使得现场总线有了较高的测控能力，提高了信号的测控和传输精度，同时丰富了控制信息内容，为远程传送创造了条件。

现场总线适应了工业控制系统向分散化、网络化、智能化发展的方向，一出现便成为全球工业自动化技术的热点，受到全世界的普通遍关注。

现场总线导致了传统控制系统结构的变革，形成了新型的网络集成式全分布控制系统--现场总线控制系统FCS（Fieldbus Control System）。

一、现场总线的特点现场总线系统打破了传统模拟控制系统采用的一对一的设备连线模式，而采用了总线通信方式，因而控制功能可不依赖控制室计算机直接在现场完成，实现了系统的分散控制，现场总线控制系统与传统的控制系统结构对经如图1所示。

1、增强了现场级的信息采集能力现场总线可从现场设备获取大量丰富信息，能够很好地满足工厂自动化乃至CIMS系统的信息集成要求。

现场总线是数字化的通信网络，它不单纯取代4~20mA 信号，还可实现设备状态、故障和参数信息传送。

系统除完成远程控制，还可完成远程参数化工作。

2、开放式、互操作性、互换性、可集成性不同厂家产品只要使用同一种总线标准，就具有互操作性、互换性，因此设备具有很好的可集成性。

系统为开放式，允许其他厂商将自己专长的控制技术，如控制算法、工艺方法、配方等集成到通用控制系统中，因此，市场上将有许多面向行业特点的监控制系统。

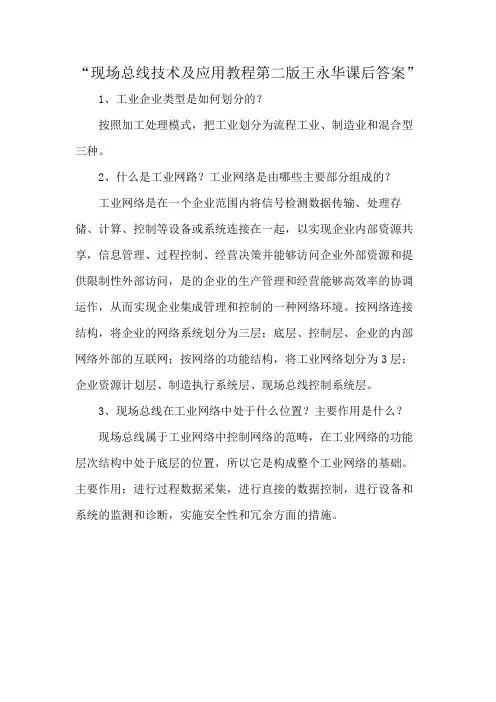

“现场总线技术及应用教程第二版王永华课后答案”
1、工业企业类型是如何划分的？
按照加工处理模式，把工业划分为流程工业、制造业和混合型三种。

2、什么是工业网路？工业网络是由哪些主要部分组成的？
工业网络是在一个企业范围内将信号检测数据传输、处理存储、计算、控制等设备或系统连接在一起，以实现企业内部资源共享，信息管理、过程控制、经营决策并能够访问企业外部资源和提供限制性外部访问，是的企业的生产管理和经营能够高效率的协调运作，从而实现企业集成管理和控制的一种网络环境。

按网络连接结构，将企业的网络系统划分为三层；底层、控制层、企业的内部网络外部的互联网；按网络的功能结构，将工业网络划分为3层；企业资源计划层、制造执行系统层、现场总线控制系统层。

3、现场总线在工业网络中处于什么位置？主要作用是什么？
现场总线属于工业网络中控制网络的范畴，在工业网络的功能层次结构中处于底层的位置，所以它是构成整个工业网络的基础。

主要作用；进行过程数据采集，进行直接的数据控制，进行设备和系统的监测和诊断，实施安全性和冗余方面的措施。

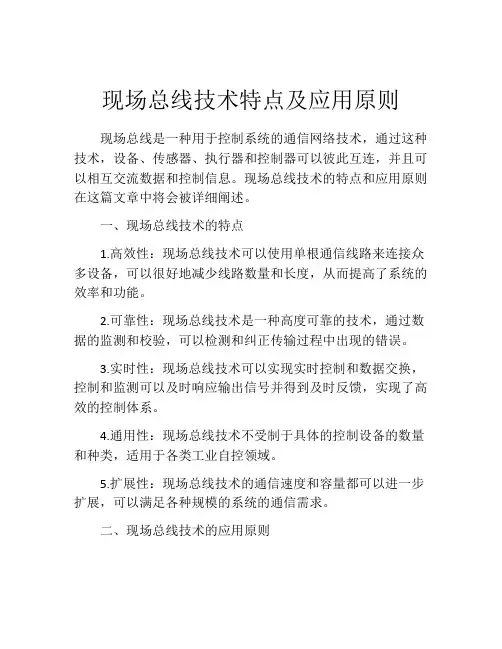

现场总线技术特点及应用原则现场总线是一种用于控制系统的通信网络技术，通过这种技术，设备、传感器、执行器和控制器可以彼此互连，并且可以相互交流数据和控制信息。

现场总线技术的特点和应用原则在这篇文章中将会被详细阐述。

一、现场总线技术的特点1.高效性：现场总线技术可以使用单根通信线路来连接众多设备，可以很好地减少线路数量和长度，从而提高了系统的效率和功能。

2.可靠性：现场总线技术是一种高度可靠的技术，通过数据的监测和校验，可以检测和纠正传输过程中出现的错误。

3.实时性：现场总线技术可以实现实时控制和数据交换，控制和监测可以及时响应输出信号并得到及时反馈，实现了高效的控制体系。

4.通用性：现场总线技术不受制于具体的控制设备的数量和种类，适用于各类工业自控领域。

5.扩展性：现场总线技术的通信速度和容量都可以进一步扩展，可以满足各种规模的系统的通信需求。

二、现场总线技术的应用原则1.选择适当的通信协议：现场总线技术有多种通信协议，如Profibus、Modbus、CAN等，选择适当的通信协议可以更好地适应不同的控制和通信需求。

2.采用适当的通信格式：通信的格式有B2B、从站-主站、CAN总线等多种形式，通信所采用的格式应该符合系统的特点，必须充分考虑通信方式的可读性、可靠性和有效性。

3.选择合适的通信技术软件：通信技术软件是现场总线技术的重要组成部分，软件质量直接关系到现场总线技术是否正常运行。

在选择通信技术软件时，要考虑软件的可靠性、易用性、扩展性等因素。

4.选择合适的硬件平台：现场总线技术的硬件平台是硬件设备的基础，选择适当的硬件平台对现场总线技术的实现和使用至关重要。

硬件平台应该具备足够的通信带宽和传输速度，以确保数据的高效传输。

5.正确配置设备参数：设备的配置参数包括通信速度、地址、信号格式等，必须正确配置设备参数，否则通信将会失败。

设备的配置应该考虑系统的通信和控制需求，确保设备配置正确并灵活。

总之，现场总线技术的特点和应用原则对系统的运行和效率有很大的影响，必须认真考虑和贯彻。

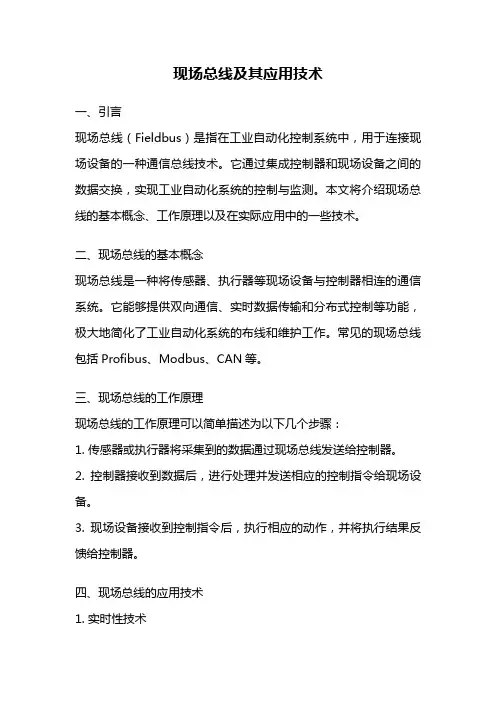

现场总线及其应用技术一、引言现场总线（Fieldbus）是指在工业自动化控制系统中，用于连接现场设备的一种通信总线技术。

它通过集成控制器和现场设备之间的数据交换，实现工业自动化系统的控制与监测。

本文将介绍现场总线的基本概念、工作原理以及在实际应用中的一些技术。

二、现场总线的基本概念现场总线是一种将传感器、执行器等现场设备与控制器相连的通信系统。

它能够提供双向通信、实时数据传输和分布式控制等功能，极大地简化了工业自动化系统的布线和维护工作。

常见的现场总线包括Profibus、Modbus、CAN等。

三、现场总线的工作原理现场总线的工作原理可以简单描述为以下几个步骤：1. 传感器或执行器将采集到的数据通过现场总线发送给控制器。

2. 控制器接收到数据后，进行处理并发送相应的控制指令给现场设备。

3. 现场设备接收到控制指令后，执行相应的动作，并将执行结果反馈给控制器。

四、现场总线的应用技术1. 实时性技术现场总线要求具有较高的实时性，能够在短时间内完成数据的传输和处理。

为了提高实时性，现场总线采用了一系列技术，如时间触发、通信速率调整和数据压缩等。

2. 安全性技术现场总线在工业自动化系统中承担着重要的控制和监测任务，因此安全性是其应用中的重要考虑因素。

现场总线采用了多种安全技术，如数据加密、身份认证和访问控制等，保障系统的安全运行。

3. 故障诊断技术现场总线能够实时监测现场设备的状态，并提供故障诊断功能。

通过采集设备的运行数据和故障信息，现场总线可以及时判断设备的工作状态，并进行故障定位和排除。

4. 网络管理技术现场总线通常由多个设备组成一个网络，因此需要进行网络管理。

网络管理技术包括网络拓扑结构的设计、数据包的路由和转发、网络性能的监测和调优等，保证网络的稳定和可靠运行。

5. 数据采集与处理技术现场总线能够实时采集大量的数据，并进行处理和分析。

数据采集与处理技术包括数据采样、滤波、数据压缩和数据存储等，为后续的控制和决策提供可靠的数据支持。

现场总线在列车控制网络中的应用与发展现场总线技术作为信息传输和通信的一种重要方式，在各个领域得到了广泛的应用。

在列车控制网络领域，现场总线技术同样发挥了重要的作用。

本文将探讨现场总线在列车控制网络中的应用与发展，并分析其带来的优势和挑战。

1. 现场总线技术概述现场总线技术是指通过一根通信线缆将各个传感器、执行器等设备与控制器连接在一起，实现数据的传输和通信。

它采用了分布式控制的思想，将系统的控制节点分布在各个设备上，从而实现了系统的高度灵活性和可靠性。

2. 现场总线在列车控制网络中的应用2.1 列车传感器网络现场总线技术可以连接列车上各种传感器，如温度传感器、压力传感器和速度传感器等。

通过实时采集和传输传感器数据，可以监控列车的各项参数，并及时进行故障诊断和维护。

这对于提高列车的安全性和可靠性具有重要意义。

2.2 列车执行器网络现场总线技术可以连接列车上的执行器，如驱动器和制动器等。

通过实时传输控制指令，可以实现对列车的精确控制和调节。

例如，在紧急情况下，可通过现场总线迅速刹车，确保列车安全停车。

2.3 列车通信网络现场总线技术可以用作列车内部的通信网络，实现各个设备之间的数据交换和共享。

通过现场总线技术，不仅可以实现列车的自动控制，还可以支持乘客信息系统、视频监控系统等功能的实现。

3. 现场总线在列车控制网络中的发展趋势3.1 高速传输随着列车控制网络对数据传输速度的要求越来越高，现场总线技术也在努力提高其传输速度。

例如，采用更高的通信频率和更快的数据传输协议，以满足对实时性的要求。

3.2 大容量支持随着列车控制网络中设备数量的增加，对现场总线技术的容量支持提出了更高的要求。

因此，现场总线技术需要能够支持更大的节点数量和更大的数据传输量。

3.3 高可靠性列车控制网络中对数据的传输可靠性要求非常高。

因此，现场总线技术需要提供更好的纠错和冗余机制，以保证数据的可靠传输和处理。

4. 现场总线应用的优势和挑战4.1 优势现场总线技术可以实现列车控制网络的高度集成和自动化。
