现场总线技术及应用教程

现场总线技术及应用教程课程设计课程介绍本课程旨在介绍现场总线技术及其在实际应用中的重要性和作用。

学生将了解现场总线技术的基本原理、通信协议和网络结构，并通过案例分析和实践操作深入掌握其设计与应用技巧。

学习目标1.掌握现场总线技术的基本原理和实现方式。

2.理解常见的现场总线通信协议，并对比其特点和优缺点。

3.了解现场总线系统的基本架构和组成模块。

4.学会使用相关软件工具设计和模拟现场总线系统。

5.实践操作现场总线系统，掌握常见的故障排除方法和检测手段。

课程大纲第一章现场总线概述1.1 现场总线技术的发展历史和应用现状 1.2 现场总线技术的基本原理和通信方式 1.3 现场总线系统的优点和局限性第二章现场总线通信协议2.1 传统现场总线通信协议介绍（例如：Profibus、Modbus、CAN） 2.2 现代现场总线通信协议介绍（例如：EtherCAT、Profinet IO） 2.3 通信协议的特点和应用场景比较第三章现场总线系统架构和组成模块3.1 现场总线系统结构分层介绍（例如：物理层、数据链路层、应用层） 3.2 现场总线系统组成模块介绍（例如：IO模块、控制器、传感器、执行机构等）3.3 现场总线系统实例分析第四章现场总线系统设计和模拟4.1 现场总线系统设计要点和流程介绍 4.2 现场总线系统仿真软件（例如：SIMATIC STEP 7、CODESYS、TwinCAT等）介绍及使用实例 4.3 现场总线系统实验环节第五章现场总线系统实践操作5.1 现场总线系统故障排除方法介绍 5.2 实践操作现场总线系统 5.3 现场总线系统检测手段介绍及使用实例学习评估方式本课程采用以下方式进行学习评估：1.平时学习表现（综合考虑作业、课堂表现等）占总成绩的20%。

2.课程设计成果报告占总成绩的40%。

3.现场总线系统实验占总成绩的40%。

参考资料1.现场总线技术（第三版），肖邦卿著，人民邮电出版社；2.现场总线技术及应用，赵波等著， XiTiChEN出版社；3.现场总线技术及其应用，谢玉庆等著，清华大学出版社。

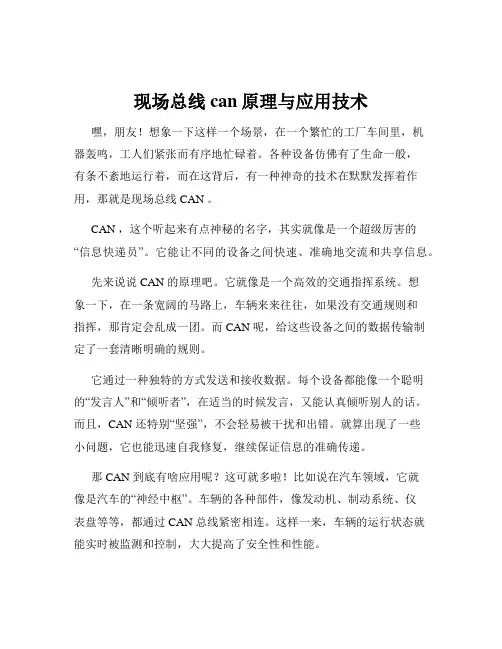

现场总线can原理与应用技术嘿，朋友！想象一下这样一个场景，在一个繁忙的工厂车间里，机器轰鸣，工人们紧张而有序地忙碌着。

各种设备仿佛有了生命一般，有条不紊地运行着，而在这背后，有一种神奇的技术在默默发挥着作用，那就是现场总线 CAN 。

CAN ，这个听起来有点神秘的名字，其实就像是一个超级厉害的“信息快递员”。

它能让不同的设备之间快速、准确地交流和共享信息。

先来说说 CAN 的原理吧。

它就像是一个高效的交通指挥系统。

想象一下，在一条宽阔的马路上，车辆来来往往，如果没有交通规则和指挥，那肯定会乱成一团。

而 CAN 呢，给这些设备之间的数据传输制定了一套清晰明确的规则。

它通过一种独特的方式发送和接收数据。

每个设备都能像一个聪明的“发言人”和“倾听者”，在适当的时候发言，又能认真倾听别人的话。

而且，CAN 还特别“坚强”，不会轻易被干扰和出错。

就算出现了一些小问题，它也能迅速自我修复，继续保证信息的准确传递。

那 CAN 到底有啥应用呢？这可就多啦！比如说在汽车领域，它就像是汽车的“神经中枢”。

车辆的各种部件，像发动机、制动系统、仪表盘等等，都通过 CAN 总线紧密相连。

这样一来，车辆的运行状态就能实时被监测和控制，大大提高了安全性和性能。

再看看工业自动化领域，CAN 总线让各种生产设备能够协同工作，就像是一支训练有素的交响乐团。

每个乐器（设备）都能在正确的时间奏出美妙的音符（发挥作用），共同演奏出高效生产的乐章。

在智能家居中，CAN 也有出色的表现。

想象一下，当你回到家，灯光自动亮起，空调调整到舒适的温度，这背后说不定就有 CAN 总线在默默工作呢。

你可能会问，这 CAN 总线就这么完美吗？当然不是啦！就像人无完人一样，CAN 总线也有它的局限性。

比如在传输距离和速度上，就会受到一定的限制。

但这并不妨碍它在很多领域大显身手。

总之，现场总线 CAN 技术就像是一个默默无闻的幕后英雄，在我们的生活中发挥着重要的作用。

第7章现场总线控制系统集成及其应用一、系统集成概述二、系统集成方法三、OPC技术四、现场总线控制系统集成的应用Date:2015-5-29 Page: 1一、系统集成概述系统集成的概念系统集成可以理解为按系统整体性原则，将原来没有联系或联系不紧密的元素组合起来，成为具有一定功能的、满足一定目标的、相互联系、彼此协调工作的新系统的过程。

通过系统集成，可实现最大限度地提高系统的有机构成、系统的效率、系统的完整性、系统的灵活性，同时简化系统的复杂性，并最终为企业提供一套切实可行的完整的解决方案。

Date:2015-5-29 Page: 2一、系统集成概述系统集成框架Date:2015-5-29 Page: 3Date:2015-5-29 Page: 4一、系统集成概述系统集成框架位于生产控制和网络结构底层的低带宽网络，可与局域网、Internet 、Intranet 相连，构成开放的网络。

一、系统集成概述系统集成框架•现场控制层：集成系统的底层，由现场控制设备作为网络节点构成整个系统的控制网段。

主要实现对生产过程的常规检测和基本控制，包括传感变送、PID调节等功能的集成。

•过程监控层：一般由担任监控任务的工作站、PC机或控制器作为网络节点构成局域网段，主要用于完成对控制系统的组态，执行对控制系统的监视、报警、维护，将采集到的现场信息置入实时数据库，进行优化计算和先进控制。

•企业管理层：集成系统的最上层，由高性能计算机、工作站、PC 机等网络节点构成，是实现企业信息集成和管、控一体的重要组成部分，主要用于企业的计划、销售、生产、库存以及企业经营等方面信息的传输，从而在分布式网络环境下构建一个安全的远程监控系统。

Date:2015-5-29 Page: 5一、系统集成概述系统集成框架目前，控制网络与上层网络的连接方式一般有以下三种：1）采用专用网关完成不同通信协议的转换，把控制网段或DCS连接到以太网。

2）将现场总线网卡和以太网卡都置入工业PC。

现场总线技术及其应用教学设计前言现场总线技术是当今工业自动化领域的关键技术之一，它在工业控制系统、机器人控制、智能制造等领域都得到了广泛应用。

因此，在工科相关专业的教学中，对现场总线技术的教学也显得尤为重要。

本文旨在探讨如何进行现场总线技术的应用教学设计。

课程目标知识要点•现场总线技术原理及其应用；•常见的现场总线协议，如Profibus、CANbus、DeviceNet等；•现场总线参数配置；•软件工具的使用，如STEP 7、PROFIBUS DP Configurator等。

能力目标•能够选用合适的现场总线协议，搭建现场总线网络，完成数据采集和控制任务；•能够进行现场总线设备的参数配置；•能够使用相应的软件工具进行编程和调试。

教学内容理论教学1.现场总线技术原理及其应用；2.常见的现场总线协议，如Profibus、CANbus、DeviceNet等；3.现场总线参数配置。

1.搭建现场总线网络；2.完成数据采集和控制任务；3.进行现场总线设备的参数配置；4.编程和调试。

教学方法1.理论教学采用讲授、提问及分组讨论等教学方法；2.实践教学采用“理论结合实践”的教学方法，以项目为主线，分阶段开展实践操作；3.教学实践和纸上演练相结合，通过模拟实验、实验指导和实验报告等形式，逐步提高学生的实际操作能力。

教学过程理论教学1.现场总线技术原理及其应用–现场总线技术的发展历程；–现场总线技术的基本概念及其应用领域；–现场总线技术的基本原理。

2.常见的现场总线协议–常见的现场总线协议，如Profibus、CANbus、DeviceNet等；–不同现场总线协议的特点和应用场景。

3.现场总线参数配置–现场总线设备的参数配置；–现场总线网络配置；–现场总线故障排除。

1.搭建现场总线网络–确定现场总线网络的拓扑结构；–配置现场总线网络物理层和数据链路层参数。

2.完成数据采集和控制任务–完成数据采集和控制任务，如温度、湿度、压力等数据的采集、开关量的控制。
