可编辑修改精选全文完整版脚手架计算书一．计算条件：本工程脚手架采用扣件式钢管脚手架，用于地上及地下室部分，双排脚手架用在外墙的施工，悬挑脚手架用在裙楼的施工，满堂脚手架用于顶板支撑。
脚手架立杆横距b=1.05m，立杆纵距l=1.50m，脚手架步距h=1.80m。
内立杆距建筑物外墙皮距离为0.5米，铺设5cm 厚木脚手板。
连墙件的竖向距离H=2h=3.60m，水平距离L1=3l=4.5m。
脚手架钢管规格为Ф48×3.5，钢管、挡脚板、安全网、护拦等自重查阅相关建筑结构荷载规范，施工荷载Q k=3.0KN/m2。
二．扣件式钢管脚手架荷载的传递与计算简图该工程脚手架的受力均可简化为：脚手板---横杆---立杆---基础，扣件是脚手架的连接件和传力杆，因脚手架在纵向设有足够的剪刀撑，因而脚手架的纵向刚度比横向抗弯刚度大得多，故可将扣件式钢管脚手架的验算简化为由横向两立柱与小横杆组成的一榀脚手架为计算单元，若上下步脚手架传递荷载的横杆分别装于立柱的不同侧面。
则有利于减小因扣件联结对立柱所产生的偏心受荷影响，使偏心减小至最小限度。
因此荷载的偏心影响可以忽略不计，因此，脚手架的计算简图可简化为：三．验算脚手架的整体稳定性脚手架结构的整体稳定性验算按下公式计算：N /（ΦA）≦K A K Hƒ其中：N——压杆的轴心压力，按N=1.2（n.N GK1+N GK2）+1.4N QK计算N GK1——脚手架一步一纵距自重产生的轴心力，查相关规范。
（取值为0.442KN）N GK2——脚手板、栏杆、安全网等一步一纵距产生的轴心力，查相关规范。
（取值为2.95KN）N QK——一个纵距内脚手板上堆积物、各操作人员等标准荷载所产生的轴力，查相关规范。
（取值为6.3KN）———脚手架的步距数。
A———脚手架内、外排立杆的毛截面积之和。
Ф———压杆整体稳定性系数，换算长细比λoX= λXK H———高度调整系数：K H=1/[1+（H/100）]。
扣件式脚手架计算书计算依据：1《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数、荷载设计计算简图:立面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上 横向水平杆上纵向水平杆根数 n 2 横杆抗弯强度设计值[f](N/mm 2) 205横杆截面惯性矩I(mm 4) 107800横杆弹性模量E(N/mm 2)206000 横杆截面抵抗矩W(mm 3)4490注禺銳向水平杆在上时*横向水 平杆上纵向水平杆棍數为不包會 两僧水平杆‘如本明側为2.纵、横向水平杆布置承载能力极限状态侧面图橫向水平秆q=1.2 2033+G kjb Xlb/(n+1))+1.4 G24b/(n+1)=1.2 ©033+0.35 0渤(2+1))+1.4 3>0.9/(2+1 )=1.43kN/m正常使用极限状态q'=(0.033+G kjb */(n+1))+G k X b/(n+1)=(0.033+0.35 0.9/(2+1))+3 0.9/(2+1)=1.04kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1 为.43 沐.52=0.32kN m(T =M bax/W=0.32 X06/4490=71.46N/mm2< [f]=205N/mn?满足要求！2、挠度验算v ax=0.677q'l a4/(100EI)=0.677 1J04 X5004心00 206000 >107800)=1.602mmv ax= 1.602mm< [ v=]min[l a/150, 10]= min[1500/150, 10] = 10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1 X.43 1.5=2.35kN正常使用极限状态R max' =1.1q'l a=1.1 为.04 1.5=1.71kN四、横向水平杆验算承载能力极限状态由上节可知F i=R max=2.35kN q=1.2 %.033=0.04kN/m正常使用极限状态由上节可知F l'=R max'=1.71kN q'=0.033kN/m1、抗弯验算计算简图如下:2.35kN900弯矩图(kN m)(T =M bax/W=0.7 X106/4490=156.35N/mm2w满足要求!2、挠度验算计算简图如下: Z35kNOlO^NZ m1.71 kN 1.71 kNDlQ^N/mt，1 * J M i w i I iu ! 1 I J M n Fi i ;m F 1111 \jir > t 工入」ii mm i w工，JI、工門J >变形图（mm）v ax = 1.991mm< [ =]n[l b/150, 10]= min[900/150, 10] = 6mm满足要求！3、支座反力计算承载能力极限状态R max=2.37kN五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.75 扣件抗滑承载力验算：纵向水平杆：R max=2.35/2=1.18kN WR.75 卷=6kN横向水平杆：R max=2.37kN WR=0.75 8=6kN满足要求！六、荷载计算1立杆承受的结构自重标准值N G1k单外立杆：N Gik=(gk+l a>n/2 %.033/h) (I H-H i)=(0.129+1.5 2/2 @033/1.8) (5t.3-24)=4.28kN 单内立杆：N Gik=4.28kN双外立杆：N Gik=(gk+0.033+l a>h/2 /.033/h) H/=(0.129+0.033+1.5 2// /.033/1.8) 24=4.56kN 双内立杆：N GS1k=4.56kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=((H-H 1)/h+1) / //G kjb X1/2/2=((51.3-24)/1.8+1) 1.5 @9 /.35 //2/2=1.91kN 1/2表示脚手板2步1设单内立杆：N G2k1=1.91kN双外立杆：N GS2k1=H1/h 粕W /G kjb X1/2/2=24/1.8 1.5 /0.9 0.35 1/2/2=1.58kN 1/2表示脚手板2步1设双内立杆：N GS2k1=1.58kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=((H-H1)/h+1) laG kdb X1/2=((51.3-24)/1.8+1) 1.5 0.14 1/2=1.7kN 1/2表示挡脚板2步1设双外立杆：N GS2k2=H1/h 粕G kdb %/2=24/1.8 15 0.14 1/2=1.4kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw Xa 御-H1)=0.01 *5 &1.3-24)=0.41kN双外立杆：N GS2k3=G kmw X la H仁0.01 X.5 24=0.36kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=1.91+1.7+0.41=4.02kN单内立杆：N G2k=N G2k1 = 1.91kN双外立杆：N GS2k=N GS2k1+N GS2k2+N GS2k3=1.58+1.4+0.36=3.34kN双内立杆：N GS2k=N GS2k1=1.58kN立杆施工活荷载计算外立杆：N Qik=la 耘X n jj M G kjj + n zj X3kzj)/2=1.5 0.9 总)3+1 X2)/2=3.38kN 内立杆：N Qik=3.38kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2 )N Gik+ N G2k)+0.9 X4 純Qik=1.2 )4.28+4.02)+0.9 )1.4 3.38=14.21kN单内立杆：N=1.2 XN G1k+ N G2k)+0.9 X4 N Q1k=1.2 .(4.28+1.91)+0.9 X.4 3.38=11.68kN双外立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2 g.56+3.34)+0.9 X.4 3.38=13.73kN双内立杆：N s=1.2)(N GS1k+ N GS2k)+0.9 1.4 N Q1k=1.2)(4.56+1.58)+0.9 X.4 3.38=11.62kN七、钢丝绳卸荷计算钢丝绳绳卡作法第1个吊点与上吊琲的水平距离第汁吊点与上吊点的水平距离钢丝绳卸荷累具套环S&彌细承力端2A L 120 , 注乂縄卡间動为cd-仏d 为钢丝绳直径钢丝绳钢丝绳连接吊环作法_（共第i次卸荷验算a =arcta n(l s/H s)=arcta n(3000/200)=86.19 °a=arcta n(l s/H s)=arcta n(3000/1100)=69.86 °钢丝绳竖向分力，不均匀系数K X取1.5P i=K f XK x XNXh j(n+i)/(H-H i) >H L/|F0.8 X.5 X1.68 送1/(51.3-24) 3/X5=21.56kNP2=K f X K x X N X h j(n+1)/(H-H1)林/1尹0.8 为.5 14.21 21/(51.3-24) 3/X5=26.23kN钢丝绳轴向拉力T1=P1/sin 1=21.56/si n86.19 =21.61kNT2=P2/sin 2=26.23/sin69.86 =27.94kN卸荷钢丝绳的最大轴向拉力[Fg]=max[T1, T2]=27.94kN绳夹数量：n=1.667[Fg]/(2T)=1.667 27.94/(2 15.19)=2个w [n]=个满足要求！P g=k X[F g]/ a =9X 27.94/0.85=295.8kN钢丝绳最小直径d min=(P g/0.5)1/2=(295.8/0.5)1/2=24.32mm吊环最小直径d min=(4A/ n)=(4 >[F g]/([f] 1俗=4 X27.94 103/(65 n1)2=24mm注：[f]为拉环钢筋抗拉强度，按《混凝土结构设计规范》9.7.6每个拉环按2个截面计算的吊环应力不应大于65N/mm2第1次卸荷钢丝绳最小直径24.32mm,必须拉紧至27.94kN，吊环最小直径为24mm。
扣件式钢管脚手架计算书摘要：扣件式钢管脚手架是一种常用的建筑施工辅助设备，使用性能优越，承载能力强，搭建方便快捷。
本文旨在通过对扣件式钢管脚手架的计算，确保其安全可靠地应用于实际工程中。
本文将重点讨论扣件式钢管脚手架的使用条件、计算方法，以及设计中需要考虑的因素等内容。
第1章引言1.1 背景随着建筑行业的快速发展，脚手架作为一种重要的施工辅助设备，扮演着重要的角色。
扣件式钢管脚手架由于其搭建灵活性高、抗震性强等优点，成为目前广泛使用的脚手架系统之一。
1.2 目的本文的目的是通过扣件式钢管脚手架的计算，确保其在实际使用中的安全性和稳定性。
第2章扣件式钢管脚手架的使用条件2.1 施工环境钢管脚手架的搭建需要考虑施工环境的因素，包括地面平整度、承重能力等。
同时，施工现场还应避免障碍物的影响，以保证扣件式钢管脚手架的稳定性。
2.2 承载能力扣件式钢管脚手架的承载能力是保证其安全性的关键。
根据实际需求，需要计算和评估扣件式钢管脚手架的承载能力，确保其在不同工况下的稳定性和可靠性。
2.3 使用限制在使用扣件式钢管脚手架时，要遵守相应的使用限制要求，包括搭建方向、最大高度、最大跨度等。
这些限制条件是为了保证扣件式钢管脚手架的整体稳定和安全性。
第3章计算方法3.1 荷载分析在设计扣件式钢管脚手架时，首先需要进行荷载分析。
根据实际情况，包括人员载荷、材料载荷等，计算出施工期间扣件式钢管脚手架受到的总荷载。
在计算过程中，要合理考虑每个节点的荷载分配情况，确保扣件的承载能力不超过其极限值。
3.2 结构计算在计算扣件式钢管脚手架的结构时，要考虑杆件的强度和稳定性。
通过对杆件截面尺寸、材质等进行计算，确保其满足承载能力和稳定性的要求。
同时要根据实际情况，结合边界条件和约束条件进行计算和优化。
3.3 连接计算扣件是扣件式钢管脚手架的关键连接件，其强度和刚度直接影响整个系统的稳定性。
在连接计算中，要充分考虑扣件材料的强度、刚度，以及扣件与杆件之间的配合情况，确保连接的可靠性和稳定性。
脚手架施工方案一、工程概况本工程建筑面积3988.4m2，建筑层数三层，局部四层，建筑结构类型框架，总高度为16.3m。
二、搭设形式和材质1、本工程采用双排落地式外脚手架（扣件式钢管脚手架），架体外围护密目安全网封闭。
2、钢管选用国家标准《直缝电焊钢管》（GB/T13793）3号普通钢管，其质量符合《碳素结构钢》（GB/T700）中Q235-A级钢的规定，尺寸为外径48mm，壁厚3.5mm。
新、旧架管在使用前应保养、除锈，刷防锈漆，统一涂色。
3、扣件采用铸铁扣件，其材质符合国家标准《钢管脚手架扣件》（GB15831）规定。
4、脚手板采用竹脚手板。
三、施工准备1、单位工程负责人应按施工组织设计中有关规定的要求，向架设作业和使用人员进行技术交底。
2、应按《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001，8.1构配件检查与验收中8.1.1—8.1.5条规定和施工组织设计的要求对钢管、扣件、脚手板等进行检查验收，不合格产品不得使用。
3、经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。
4、搭设前应对场地进行平整，清除场地杂物，硬化基础，并做排水措施。
5、当脚手架下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
四、搭设（一）地基与基础1、脚手架地基与基础的施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）的有关规定进行。
2、脚手架底座底面标高宜高于自然地坪50mm。
基础平整夯实，宜采用砼硬化，立杆垂直落在垫板上，垫板宜采用长度不少于2跨、厚度不小于50mm的木垫板，亦可采用槽钢。
3、脚手架基础经验验收合格后，应按施工组织设计的要求定位放线。
并将底座、垫板准确放在定位线上。
（二）搭设1、搭设作业顺序：先搭设立杆，立杆底部用横、纵向扫地杆固定（固定立杆底端前，应确保立杆垂直），沿着建筑物竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定），和横向水平杆（小横杆，靠近立杆并与纵向水平杆扣接固定）、校正立杆垂直和平杆水平使其符合要求后，按40-60N.m力矩拧紧扣件螺栓，形成构架的起始段，按照上述要求依次向前延伸（水平杆采用对接、立杆采用对接），直至第一步架体交圈完成。
![[外墙《双排扣件式钢管脚手架》施工方案]扣件式脚手架搭设规范](https://img.taocdn.com/s1/m/279f941f9e314332386893dd.png)

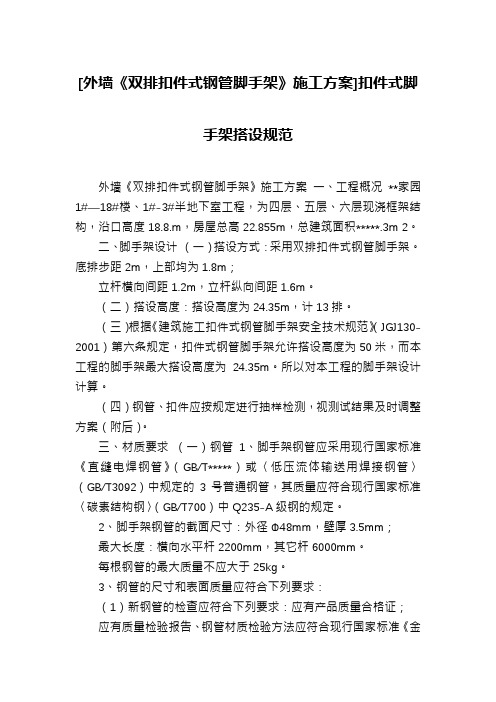

[外墙《双排扣件式钢管脚手架》施工方案]扣件式脚手架搭设规范外墙《双排扣件式钢管脚手架》施工方案一、工程概况**家园1#—18#楼、1#-3#半地下室工程，为四层、五层、六层现浇框架结构，沿口高度18.8.m，房屋总高22.855m，总建筑面积*****.3m 2。
二、脚手架设计（一）搭设方式：采用双排扣件式钢管脚手架。
底排步距2m，上部均为1.8m；立杆横向间距1.2m，立杆纵向间距1.6m。
（二）搭设高度：搭设高度为24.35m，计13排。
（三）根据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）第六条规定，扣件式钢管脚手架允许搭设高度为50米，而本工程的脚手架最大搭设高度为24.35m。
所以对本工程的脚手架设计计算。
（四）钢管、扣件应按规定进行抽样检测，视测试结果及时调整方案（附后）。
三、材质要求（一）钢管1、脚手架钢管应采用现行国家标准《直缝电焊钢管》（GB/T*****）或〈低压流体输送用焊接钢管〉（GB/T3092）中规定的3号普通钢管，其质量应符合现行国家标准〈碳素结构钢〉（GB/T700）中Q235-A级钢的规定。
2、脚手架钢管的截面尺寸：外径Φ48mm，壁厚3.5mm；最大长度：横向水平杆2200mm，其它杆6000mm。
每根钢管的最大质量不应大于25kg。
3、钢管的尺寸和表面质量应符合下列要求：（1）新钢管的检查应符合下列要求：应有产品质量合格证；应有质量检验报告、钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》（GB/T228）的有关规定，质量应符合[三、（一）1条]规定；钢管表面平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差应符合规定，钢管必须涂有防锈漆。
（2）旧钢管的检查应符合下列要求：表面锈蚀深度应符合（J84-2001）中的表8.1.5序号3的规定。
锈蚀检查每年一次，检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断取样检查，当锈蚀深度超过规定的值时不得使用；钢管弯曲变形应符合（J84-2001）表8.1.5序号4的规定。
扣件式钢管脚手架计算书扣件式钢管脚手架在建筑施工中被广泛应用，其设计和计算的合理性直接关系到施工安全和工程质量。
以下是对某扣件式钢管脚手架的详细计算过程。
一、工程概况本工程为_____，建筑高度为_____m，脚手架搭设高度为_____m，立杆横距为_____m，立杆纵距为_____m，步距为_____m。
二、荷载计算1、恒载标准值 G1k每米立杆承受的结构自重标准值为_____kN/m。
脚手板自重标准值为_____kN/m²。
栏杆与挡脚板自重标准值为_____kN/m。
2、活载标准值 Q1k施工均布活荷载标准值为_____kN/m²。
3、风荷载标准值ωk基本风压ω0 ＝＿____kN/m²。
风压高度变化系数μz ＝＿____。
风荷载体型系数μs ＝＿____。
三、纵向水平杆计算1、荷载计算均布恒载：G1 ＝＿____kN/m。
均布活载：Q1 ＝＿____kN/m。
2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。
3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。
四、横向水平杆计算1、荷载计算集中恒载：P1 ＝＿____kN。
集中活载：P2 ＝＿____kN。
2、强度计算最大弯矩 Mmax ＝＿____kN·m，弯曲应力σ ＝＿____N/mm²，小于钢材的抗弯强度设计值 f ＝＿____N/mm²，满足要求。
3、挠度计算最大挠度νmax ＝＿____mm，小于容许挠度ν ＝＿____mm，满足要求。
五、扣件抗滑力计算纵向水平杆通过扣件传给立杆的竖向力设计值 R1 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。
横向水平杆通过扣件传给立杆的竖向力设计值 R2 ＝＿____kN，小于单扣件抗滑承载力 8kN，满足要求。
双排钢管脚手架施工方案详细计算书1某工程双排扣件式钢管落地脚手架施工方案广西建工集团第二建筑工程有限责任公司目录1 编制依据 (1)2 工程概况 (1)3 施工部署 (1)3.1 组织机构 (1)3.2 设计总体思路 (1)3.3 劳动力准备 (2)3.4 材料准备 (2)3.5 机具准备 (3)3.6 技术准备 (3)4 脚手架构造要求 (4)4.1 总的设计尺寸 (4)4.2 纵向水平杆 (4)4.3 横向水平杆 (5)4.4 脚手板 (5)4.5 立杆 (5)4.6 连墙件 (6)4.7 门洞 (6)4.8 剪刀撑 (6)4.9 扣件 (7)4.10 .................................................................................................................. 基础714.11 .......................................................................................................... 上人斜道75 脚手架的搭设和拆除施工工艺 (7)5.1 落地脚手架搭设施工工艺 (7)5.2 脚手架的拆除施工工艺 (8)6 目标和验收标准 (9)7 安全文明施工保证措施 (9)7.1 材质及其使用的安全技术措施 (9)7.2 脚手架搭设的安全技术措施 (10)7.3 脚手架上施工作业的安全技术措施 (10)7.4 脚手架拆除的安全技术措施 (11)7.5 文明施工要求 (12)7.6 应执行的强制性条文 (14)8 设计计算 (16)8.1 荷载传递路线 (16)8.2 横向水平杆强度计算 (16)8.3 纵向水平杆强度计算 (17)8.4 连接扣件抗滑承载力计算 (18)8.5 立杆稳定性计算 (19)8.6 连墙件验算 (23)8.7 立杆地基承载力计算 (24)9 附图2附图-1 外架平面布置图附图-2 外架剖面图和立面图附图-3 基础、门洞和连墙件做法31编制依据《建筑施工扣件式钢管脚手架》( JGJ130- , ) ;《建筑施工安全检查标准》( JGJ59-99) ;《建筑施工高处作业安全技术规范》( JGJ80-91) ;本工程施工图纸和投标文件;本工程施工组织设计。
临时用电专项施工方案编号：金祥宾馆/2006/06-1金祥宾馆双排脚手架专项施工方案编制单位：新疆昌吉建设集团广源公司金祥宾馆项目部编制人：编制日期：审核人：审核日期：审批人：审批日期：双排扣件式钢管脚手架设计计算书(装修用脚手架)一、工程概况二、搭设参数立杆纵距L=1.5m，立杆横距b=1.05m，步距h=1.8m，连墙杆H1=2h=3m，内立杆距外墙距离b1=0.35m，搭设高度H=21.6m(12步)，采用木架板，按6层计算。
搭设长度可任意，但纵向水平杆两端必须有拉接。
各类支撑、剪刀撑按施工工艺标准搭设。
选用的钢管为Ф48×3.5(重38.4N/m)。
钢管弹性模量(E)为2.06KN/m2，钢管的抗弯、抗压强度设计值f=205N/mm2。
一般建筑扣件式钢管装修脚手架的构造见下表及图1。
图2中：H—为搭设高度；H1—为连墙点坚向间距；h—为步距；b—为立杆横距。
三、脚手架搭设高度计算双排扣件式钢管脚手架搭设高度一般不宜超过50m，本工程设计搭设高度为21.6m，搭设高度可按下式计算：H=[K AφAf-1.3(1.2N GK2+1.4N QK)]×h÷1.2N GK1N GK1、N GK2、N QK、φAf可从《建筑施工计算手册》399~401页表中查出；N GK1—一步一纵距的钢管、扣件重量kN；N GK2—脚手架一个立杆纵距的附设构件及物品重kN；N QK—一个立杆纵距的施工荷载标准值产生的轴力kN；φAf—格构式压杆的组合力kN；K A—与立杆截面有关的调整系数，内外排均为单根时取值为0.85h—脚手架的步距。
可搭设高度计算：根据上式：H=[0.85×48.491-1.3(1.2×4.185+1.4×8.4)]×1.8÷(1.2×0.442)=65.8m>21.6m可行。
四、脚手架整体稳定性验算考虑风荷载时整体稳定性按下式验算：(N/φA)+(M/b1A1)≤K A K H f式中：N—格构式压杆的轴心压力N=1.2(n N GK1+ N GK2)+1.4N QK；n—脚手架的步距数；φ—格构式压杆整体稳定系数，按换长细比λcx=μλx由表中可查出；λx—格构式压杆长细比由表中可查出；A—手架内外排立杆的毛截面积之和，取2×489mm2；A1—脚手架内外排的单排立杆危险毛截面积之和，取2×489mm2；M—风荷截作用对格构式压杆产生的弯，可按M=q1H12/8计算；b1—截面系数，取1.0~1.15，这里取1.0;q1—风荷载作用于格构式的线荷载，可按1.2N GK2+1.4N QK。
外墙双排扣件式脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑地基基础设计规范》GB50007-20113、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置q=1.2×(0.04+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.04+0.35×1.05/(2+1))+1.4×3×1.05/(2+1 )=1.665kN/m正常使用极限状态q'=(0.04+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.04+0.35×1.05/(2+1))+3×1.05/(2+1)=1.212kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.665×1.52=0.375kN·mσ=M max/W=0.375×106/5260=71.206N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'l a4/(100EI)=0.677×1.212×15004/(100×206000×127100)=1.587mmνmax＝1.587mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.665×1.5=2.747kN正常使用极限状态R max'=1.1q'l a=1.1×1.212×1.5=2kN四、横向水平杆验算由上节可知F1=R max=2.747kNq=1.2×0.04=0.048kN/m正常使用极限状态由上节可知F1'=R max'=2kNq'=0.04kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.967×106/5260=183.86N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝3.161mm≤[ν]＝min[l b/150，10]＝min[1050/150，10]＝7mm 满足要求！3、支座反力计算承载能力极限状态R max=2.772kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=2.747/2=1.373kN≤R c=0.85×8=6.8kN横向水平杆：R max=2.772kN≤R c=0.85×8=6.8kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.04/h)×H=(0.129+1.5×2/2×0.04/1.8)×48=7.78kN单内立杆：N G1k=7.78kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/2/2=(48/1.8+1)×1.5×1.05×0.35×1/2/2=3.813kN 1/2表示脚手板2步1设单内立杆：N G2k1=3.813kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/2=(48/1.8+1)×1.5×0.17×1/2=3.528kN1/2表示挡脚板2步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×48=0.72kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=3.813+3.528+0.72=8.06kN单内立杆：N G2k=N G2k1=3.813kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj+n zj×G kzj)/2=1.5×1.05×(1×3+1×2)/2=3.938kN内立杆：N Q1k=3.938kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(7.78+8.06)+0.9×1.4×3.938=23.97kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(7.78+3.813)+0.9×1.4×3.938=18.873kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.811≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.118m长细比λ=l0/i=3.118×103/15.9=196.132查《规范》表A得，υ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(7.78+8.06)+1.4×3.938=24.521kNσ=N/(υA)=24520.875/(0.188×506)=257.767N/mm2>[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(7.78+8.06)+0.9×1.4×3.938=23.97kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.299×1.5×1.82/10=0.183kN·mσ=N/(υA)+M w/W=23969.625/(0.188×506)+183095.64/5260=286.781N/mm2>[f]=205N/mm2 满足要求！八、脚手架架体高度验算不组合风荷载作用H s1=(υAf-(1.2N G2k+1.4N Q1k))×H/(1.2N G1k)=(0.188×506×205×10-3-(1.2×8.06+1.4×3.938))×4 8/(1.2×7.78)=22.192m组合风荷载作用H s2=(υAf-(1.2N G2k+0.9×1.4×(N Q1k+M wkυA/W)))×H/(1.2N G1k)=(υAf-(1.2N G2k+0.9×1.4×N Q1k+M wυA/W))×H/(1.2N G1k)=(0.188×506×205×10-3-(1.2×8.06+0.9×1.4×3.938+0.183×1000×0.188×506/5260))×48/(1.2×7.78)=8.002mH s=8.002m≤H=48m满足要求！九、连墙件承载力验算N lw=1.4×ωk×2×h×3×l a=1.4×0.399×2×1.8×3×1.5=9.049kN长细比λ=l0/i=1350/158=8.544，查《规范》表A.0.6得，υ=0.979(N lw+N0)/(υAc)=(9.049+3)×103/(0.979×489)=25.169N/mm2≤0.85 ×[f]=0.85×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=9.049+3=12.049kN>0.85×8=6.8kN满足要求！十、立杆地基承载力验算单立杆的轴心压力标准值N=N G1k+N G2k+N Q1k=7.78+8.06+3.938=19.778kN立柱底垫板的底面平均压力p＝N/(m f A)＝19.778/(1×0.25)＝79.111kPa≤f g＝140kPa满足要求！结论和建议：满足要求！型钢悬挑脚手架(扣件式)计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工门式钢管脚手架安全技术规范》JGJ128-20103、《建筑结构荷载规范》GB50009-20124、《钢结构设计规范》GB50017-2003架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l a/(n+1))+1.4×G k×l a/(n+1)=1.2×(0.033+0.35×1.5/(2+1))+1.4×3×1.5/(2+1 )=2.35kN/m正常使用极限状态q'=(0.033+G kjb×l a/(n+1))+G k×l a/(n+1)=(0.033+0.35×1.5/(2+1))+3×1.5/(2+1)=1.708kN/m 计算简图如下：1、抗弯验算M max=max[ql b2/8，qa12/2]=max[2.35×0.852/8，2.35×0.152/2]=0.212kN·mσ=M max/W=0.212×106/4490=47.267N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=max[5q'l b4/(384EI)，q'a14/(8EI)]=max[5×1.708×8504/(384×206000×107800)，1.708×1504/(8×206000×107800)]=0.523mmνmax＝0.523mm≤[ν]＝min[l b/150，10]＝min[850/150，10]＝5.667mm满足要求！3、支座反力计算承载能力极限状态R max=q(l b+a1)2/(2l b)=2.35×(0.85+0.15)2/(2×0.85)=1.382kN正常使用极限状态R max'=q'(l b+a1)2/(2l b)=1.708×(0.85+0.15)2/(2×0.85)=1.005kN四、纵向水平杆验算承载能力极限状态由上节可知F1=R max=1.382kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.005kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=M max/W=0.562×106/4490=125.061N/mm2≤[f]=205N/mm2 满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝2.971mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=3.198kN五、扣件抗滑承载力验算扣件抗滑承载力验算：横向水平杆：R max=1.382kN≤R c=0.9×8=7.2kN纵向水平杆：R max=3.198kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+(l b+a1)×n/2×0.033/h)×H=(0.12+(0.85+0.15)×2/2×0.033/1.8)×18=2.493kN 单内立杆：N G1k=2.493kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×(l b+a1)×G kjb×1/1/2=(18/1.8+1)×1.5×(0.85+0.15)×0.35×1/1/2=2.887kN 1/1表示脚手板1步1设单内立杆：N G2k1=2.887kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(18/1.8+1)×1.5×0.17×1/1=2.805kN1/1表示挡脚板1步1设4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×18=0.27kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.887+2.805+0.27=5.962kN单内立杆：N G2k=N G2k1=2.887kN立杆施工活荷载计算外立杆：N Q1k=la×(l b+a1)×(n jj×G kjj+n zj×G kzj)/2=1.5×(0.85+0.15)×(1×3+1×2)/2=3.75kN 内立杆：N Q1k=3.75kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.493+5.962)+0.9×1.4×3.75=14.872kN单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.493+2.887)+0.9×1.4×3.75=11.182kN七、立杆稳定性验算1、立杆长细比验算立杆计算长度l0=Kμh=1×1.5×1.8=2.7m长细比λ=l0/i=2.7×103/15.9=169.811≤210轴心受压构件的稳定系数计算：立杆计算长度l0=kμh=1.155×1.5×1.8=3.118m长细比λ=l0/i=3.118×103/15.9=196.132查《规范》表A得，υ=0.188满足要求！2、立杆稳定性验算不组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.493+5.962+3.75=12.206kN 单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+1.4N Q1k=1.2×(2.493+5.962)+1.4×3.75=15.397kN σ=N/(υA)=15396.6/(0.188×424)=193.153N/mm2≤[f]=205N/mm2满足要求！组合风荷载作用单立杆的轴心压力标准值N'=N G1k+N G2k+N Q1k=2.493+5.962+3.75=12.206kN 单立杆的轴心压力设计值N=1.2(N G1k+N G2k)+0.9×1.4N Q1k=1.2×(2.493+5.962)+0.9×1.4×3.75=14.872kN M w=0.9×1.4×M wk=0.9×1.4×ωk l a h2/10=0.9×1.4×0.221×1.5×1.82/10=0.135kN·m σ=N/(υA)+M w/W=14871.6/(0.188×424)+135331.56/4490=216.707N/mm2>[f]=205N/mm2 满足要求！八、连墙件承载力验算N lw=1.4×ωk×2×h×3×l a=1.4×0.319×2×1.8×3×1.5=7.235kN长细比λ=l0/i=1350/15.8=85.443，查《规范》表A.0.6得，υ=0.692(N lw+N0)/(υAc)=(7.235+3)×103/(0.692×489)=30.246N/mm2≤0.85 ×[f]=0.85 ×205N/mm2=174.25N/mm2满足要求！扣件抗滑承载力验算：N lw+N0=7.235+3=10.235kN≤0.9×12=10.8kN满足要求！悬挑梁验算一、基本参数二、荷载布置参数附图如下：平面图立面图三、主梁验算荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=12.21/1=12.21kN第2排：F'2=F2'/n z=12.21/1=12.21kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=15.4/1=15.4kN第2排：F2=F2/n z=15.4/1=15.4kN1、强度验算弯矩图(kN·m)σmax=M max/W=24.062×106/141000=170.654N/mm2≤[f]=215N/mm2 符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=31.107×1000×[88×1602-(88-6)×140.22]/(8×11300000×6)=36. 763N/mm2τmax=36.763N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=9.045mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！4、支座反力计算R1=-14.842kN,R2=46.343kN四、悬挑主梁整体稳定性验算主梁轴向力：N =[0]/n z=[0]/1=0kN压弯构件强度：σmax=M max/(γW)+N/A=24.062×106/(1.05×141×103)+0×103/2610=162.527N/mm2≤[f]=215N/ mm2塑性发展系数γ符合要求！受弯构件整体稳定性分析：其中υb -- 均匀弯曲的受弯构件整体稳定系数：查表《钢结构设计规范》(GB50017-2003)得，υb=2由于υb大于0.6，根据《钢结构设计规范》(GB50017-2003)附表B，得到υb值为0.93。
