冲刺2013中考复习针对训练 23 欧姆定律(浙教版)

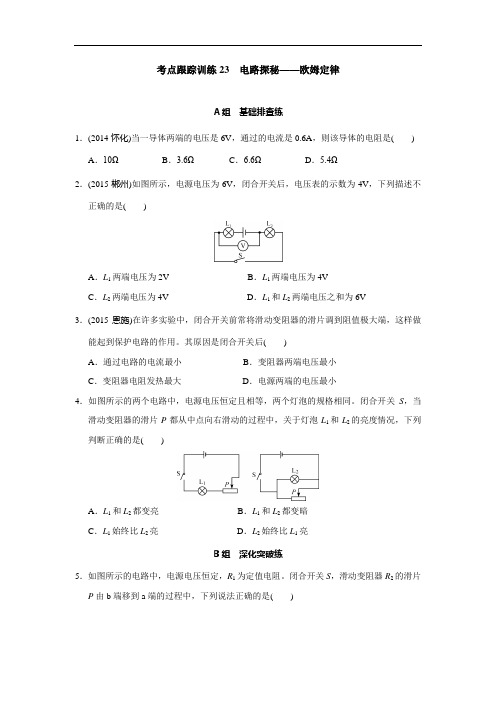

考点跟踪训练23电路探秘——欧姆定律A组基础排查练1．(2014怀化)当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是() A．10Ω B．3.6ΩC．6.6Ω D．5.4Ω2．(2015郴州)如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是()A．L1两端电压为2V B．L1两端电压为4VC．L2两端电压为4V D．L1和L2两端电压之和为6V3．(2015恩施)在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值极大端，这样做能起到保护电路的作用。

其原因是闭合开关后()A．通过电路的电流最小B．变阻器两端电压最小C．变阻器电阻发热最大D．电源两端的电压最小4．如图所示的两个电路中，电源电压恒定且相等，两个灯泡的规格相同。

闭合开关S，当滑动变阻器的滑片P都从中点向右滑动的过程中，关于灯泡L1和L2的亮度情况，下列判断正确的是()A．L1和L2都变亮B．L1和L2都变暗C．L1始终比L2亮D．L2始终比L1亮B组深化突破练5．如图所示的电路中，电源电压恒定，R1为定值电阻。

闭合开关S，滑动变阻器R2的滑片P由b端移到a端的过程中，下列说法正确的是()A．电压表和电流表的示数都变大B．电压表和电流表的示数都变小C．电压表的示数变大，电流表的示数变小D．电压表的示数变小，电流表的示数变大6．(2014铜仁)关于串并联电路，下列说法正确的是()A．串联电路中各用电器两端的电压一定相等B．串联电路中通过各用电器的电流不一定相等C．并联电路中总电阻等于各电阻之和D．并联电路中各用电器两端的电压一定相等7．(2014莆田)为了用伏安法测定盐水的电阻，小忠同学选取一段塑料管，将其充满某种浓度的盐水，两端用金属塞(焊有接线柱)堵住管口，接在如图甲所示的部分电路中。

(1)实验的原理是________________。

(用公式表示)(2)图甲中还有两处导线未画出，请在图中补画完整。

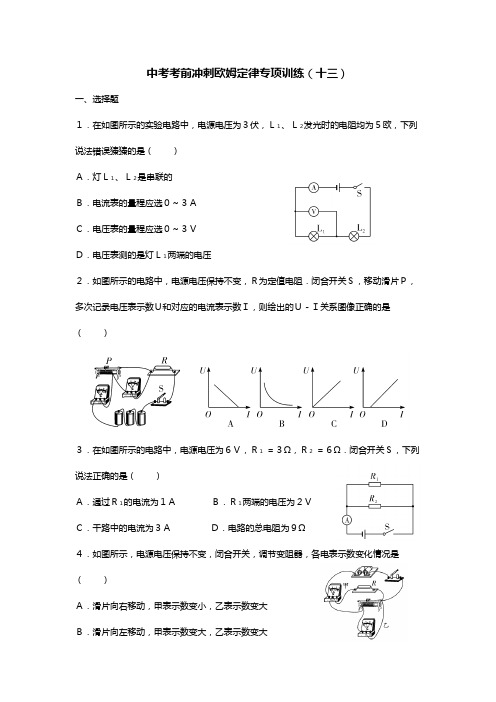

中考考前冲刺欧姆定律专项训练（十三）一、选择题１．在如图所示的实验电路中，电源电压为３伏，Ｌ１、Ｌ２发光时的电阻均为５欧，下列说法错误獉獉的是（）Ａ．灯Ｌ１、Ｌ２是串联的Ｂ．电流表的量程应选０～３ＡＣ．电压表的量程应选０～３ＶＤ．电压表测的是灯Ｌ１两端的电压２．如图所示的电路中，电源电压保持不变，Ｒ为定值电阻．闭合开关Ｓ，移动滑片Ｐ，多次记录电压表示数Ｕ和对应的电流表示数Ｉ，则绘出的Ｕ－Ｉ关系图像正确的是（）３．在如图所示的电路中，电源电压为６Ｖ，Ｒ１＝３Ω，Ｒ２＝６Ω．闭合开关Ｓ，下列说法正确的是（）Ａ．通过Ｒ１的电流为１ＡＢ．Ｒ１两端的电压为２ＶＣ．干路中的电流为３ＡＤ．电路的总电阻为９Ω４．如图所示，电源电压保持不变，闭合开关，调节变阻器，各电表示数变化情况是（）Ａ．滑片向右移动，甲表示数变小，乙表示数变大Ｂ．滑片向左移动，甲表示数变大，乙表示数变大Ｃ．滑片向左移动，甲表示数变大，乙表示数变小Ｄ．滑片向右移动，甲表示数变小，乙表示数不变５．如图所示的电路中，Ｒ１、Ｒ２为定值电阻，电源电压不变，闭合开关Ｓ１、Ｓ２，两表均有示数，若闭合开关Ｓ１，断开开关Ｓ２，则（）Ａ．电流表的示数变小，电压表与电流表示数之比变小Ｂ．电流表的示数变大，电压表与电流表示数之比变小Ｃ．电压表的示数变小，电压表与电流表示数之比不变Ｄ．电压表的示数变大，电压表与电流表示数之比变大６．如图甲所示是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，Ｒ为气敏电阻，Ｌ为指示灯．当有害尾气浓度β增大时（）Ａ．电压表的示数减小，指示灯亮度增大Ｂ．电压表的示数增大，指示灯亮度增大Ｃ．电压表的示数减小，指示灯亮度减小Ｄ．电压表的示数增大，指示灯亮度减小７．如图所示，电源电压恒定，当开关Ｓ１、Ｓ２闭合，甲、乙两表为电压表时，两表示数之比Ｕ甲∶Ｕ乙＝４∶１；当开关Ｓ１闭合、Ｓ２断开，若甲、乙两表均为电流表时，两表的示数之比为（）Ａ．４∶３Ｂ．３∶２Ｃ．３∶４Ｄ．３∶１８．如图所示，Ｒ０为定值电阻，Ｒ１为滑动变阻器，○A1○A2、为实验室用电流表（接线柱上标有“－”“０．６”“３”），闭合开关后，调节滑片Ｐ，使两电流表指针所指位置相同．下列说法正确的是（）Ａ．○A1○A2电流表与的示数之比为１∶４Ｂ．通过Ｒ０与Ｒ１的电流之比为４∶１Ｃ．Ｒ０与Ｒ１两端的电压之比为１∶４Ｄ．Ｒ０与Ｒ１的阻值之比为４∶１９．如图所示，电源电压为３Ｖ且保持不变，滑动变阻器Ｒ标有“１Ａ１５Ω”的字样．当滑动变阻器的滑片Ｐ在最右端时，闭合开关Ｓ，通过灯泡的电流为０．４Ａ，移动滑动变阻器的滑片Ｐ，在电路安全工作的情况下，下列说法正确的是（）Ａ．向左移动滑动变阻器的滑片Ｐ时灯泡变亮Ｂ．滑片Ｐ在最右端时通过干路中的电流是０．９ＡＣ．Ｒ接入电路的阻值变化范围是５Ω～１５ΩＤ．电路总电阻的最大值为５Ω二、填空题１０．两个标有“５Ω１Ａ”和“１０Ω０．６Ａ”的定值电阻，将它们串联起来使用时等效电阻为Ω，电源电压最多为Ｖ；若将它们并联时干路电流最大是Ａ．１１．如图所示电路，电源电压不变，闭合开关Ｓ，移动滑动变阻器的滑片Ｐ至某位置时，电流表的示数为Ｉ１；移动滑片Ｐ至另一位置时，电流表的示数为Ｉ２，电压表示数为１Ｖ．若Ｉ１∶Ｉ２＝４∶３，前后两次滑动变阻器的阻值之比为２∶３，则电源电压为Ｖ．１２．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡Ｌ和定值电阻Ｒ１的电流与电压关系的图像．当只闭合Ｓ１、Ｓ２时，电压表示数为２Ｖ；当只闭合Ｓ２、Ｓ３时，电压表示数为４Ｖ．则电源电压Ｕ＝Ｖ，Ｒ２＝Ω．１３．将一段电阻丝Ｒ和一个阻值为Ｒ０的定值电阻串联，接在电压为Ｕ＝２Ｖ的电源上，现改变电阻丝接入电路的长度，测得通过电阻丝的电流Ｉ和电阻丝相应的接入长度Ｌ，得到了电流的倒数与长度的关系图像（１Ｉ－Ｌ图像）如图所示，由此可知：该定值电阻Ｒ０＝Ω；当电阻丝的接入长度为Ｌ＝０．５ｍ时，相应电阻丝的电阻Ｒ′＝Ω．三、实验探究题１４．在“探究电流与电压的关系”实验中：（１）请用笔画线代替导线，将甲图中电路连接完整，要求滑片Ｐ向Ｂ端滑动时，滑动变阻器接入电路的电阻变大（连线时导线不允许交叉）；（２）正确连接好电路后，闭合开关发现电压表示数为２．８Ｖ，电流表无示数，滑动滑片Ｐ两表示数均无变化，则故障原因是；（３）小明排除故障后，移动滑片Ｐ到某一位置时电流表示数如乙图所示，此时通过电阻的电流为Ａ，若要增大电阻两端的电压，应将滑片Ｐ向（选填“Ａ”或“Ｂ”）端移动；（４）实验中测得多组数据，绘制出电阻Ｒ的Ｉ－Ｕ图像如图丙所示：由图像可得电流与电压的关系是：；本实验所用电阻的阻值为Ω．１５．如图甲，是张勇实验小组在探究“电流与电阻的关系”时的电路图，电源电压恒为６Ｖ．电压表、电流表无损坏，有阻值为５Ω、１０Ω、２０Ω、３０Ω、４０Ω定值电阻５个．（１）根据图甲，用笔画线代替导线连接完成图乙的实物图．（２）实验过程中，需要改变定值电阻，观察电流的变化，为了科学地得出实验结论，当每次更换电阻后，都要移动滑动变阻器的滑片，此时眼睛应注意观察（选填序号）．Ａ．变阻器滑片Ｂ．电压表Ｃ．电流表Ｄ．电源（３）某次实验，更换电阻Ｒ，合上开关后，电压表示数为０，电流表示数正常，其原因可能是．（４）在老师的引导下，他们将５次实验数据描绘在图丙中．图中阴影部分“面积”表示的物理量是（选填序号）．Ａ．电流Ｂ．电压Ｃ．电阻Ｄ．电功率（５）实验中，他们选择下列哪个滑动变阻器最合适（选填序号）．Ａ．１０Ω０．５ＡＢ．５０Ω０．５ＡＣ．５０Ω１ＡＤ．２００Ω１Ａ（６）请你用平滑曲线将图丙中５个点连接起来，观察图像你可以得出实验结论：当电压一定时，导体中的电流与导体的电阻．１６．现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干．在利用“伏安法”测量定值电阻Ｒｘ阻值的实验中：（１）请你按照图甲所示的电路图，以笔画线代替导线，将图乙中的电路连接完整；（２）实验前为了保护电路，滑动变阻器的滑片应置于端（选填“Ａ”或“Ｂ”）；（３）闭合开关，无论怎样移动滑片Ｐ，发现电流表始终无示数，电压表有示数，其原因可能是（填符号）；Ａ．滑动变阻器断路Ｂ．Ｒｘ断路Ｃ．Ｒｘ短路（４）排除故障后，当电压表示数为２．７Ｖ时，电流表示数如图丙所示，则通过Ｒｘ的电流大小为Ａ，它的阻值是Ω．（５）本实验要多次测量取平均值，是为了．１７．用图甲所示电路测定小灯泡的电阻，灯泡正常发光的电压为２．５Ｖ．（１）当灯泡正常发光时，电流表示数如图乙所示，此时电流表读数为Ａ，小灯泡电阻为Ω；（２）若闭合开关，电流表及电压表指针均发生偏转，而小灯泡不亮，其可能原因是（说出一种原因即可）；（３）若电压表发生故障，但有已知阻值的定值电阻Ｒ０可提供的情况下，下列电路不能测出小灯泡电阻的是．四、计算题１８．在图甲所示电路中，电源电压保持不变，电阻Ｒ２＝３０Ω，当Ｓ闭合时，电流表的示数为０．４Ａ，当Ｓ１、Ｓ均闭合时，电流表如图乙所示，求：（１）电源电压Ｕ；（２）通过Ｒ１的电流Ｉ１；（３）总电阻Ｒ．１９．用如图所示的电路研究通过导体的电流与电压、电阻的关系．保持电源电压和电阻箱Ｒ１的阻值不变，移动滑动变阻器Ｒ２的滑片Ｐ，测得电流、电压如表１所示；然后将滑片移到适当位置保持不变，仅改变电阻箱Ｒ１ 的阻值，测得相应的电流值，如表２所示． 表１ 表２（１） 根据表１中的数据，你得出什么论？ 求出Ｒ１的阻值．（２）分析表２中的数据，指出实验操作中存在问题，并说出判断的理由． （３）请利用表２中的数据求电源电压参考答案１．Ｂ【解析】从电路图中可知，电路中电流的路径只有一条，故灯Ｌ１和Ｌ２是串联的；Ｉ＝Ｕ＝３Ｖ＝０．３Ａ，则电流表应Ｒ１０Ω选用０～０．６Ａ量程；电压表并联在灯Ｌ１两端，测的是灯Ｌ１两端的电压，由于串联电路中总电压等于各部分电路两端电压之和，则电压表应选用０～３Ｖ量程．综上分析可知，Ｂ符合题意．故选Ｂ．２．Ａ【解析】电压表测量滑动变阻器两端的电压Ｕ滑＝Ｕ电源－ＩＲ定，很显然是一次递减函数，即其图像为直线，故选Ａ．３．Ｃ【解析】电阻Ｒ１、Ｒ２并联，电流表测量干路电流．由题意可知，电源电压是６Ｖ，电阻Ｒ１的阻值是３Ω，电阻Ｒ２的阻值是６Ω，两电阻并联，则两电阻两端的电压相等即为电源电压６Ｖ，则通过Ｒ１的电流为Ｉ１＝Ｕ＝６Ｖ＝２Ａ，通过Ｒ２Ｒ１３Ω的电流为Ｉ２＝Ｕ＝６Ｖ＝１Ａ，电路中的总电流为Ｉ总＝Ｉ１＋Ｒ２６ΩＩ２＝２Ａ＋１Ａ＝３Ａ，电路中的总电阻为Ｒ总＝Ｕ６Ｖ总＝２Ω，综上所述Ａ、Ｂ、Ｄ错误，Ｃ正确．故选Ｃ．４．Ｄ【解析】由题图可知，定值电阻Ｒ与滑动变阻器并联，甲为电流表测干路电流，乙为电压表测量电源电压；闭合开关，滑片向右调节时，电源电压不变，乙表的示数不变，滑动变阻器接入电路的阻值变大，由欧姆定律可知流过滑动变阻器的电流变小，由于并联电路中各支路互不影响，故移动滑片的过程中电阻Ｒ所在支路电流大小不变，由并联电路的电流规律可知干路电流减小，即甲表的示数减小，Ａ错误、Ｄ正确；同理可得滑片向左调节时，乙表的示数不变、甲表的示数增大，Ｂ、Ｃ错误．故选Ｄ．５．Ｃ【解析】当开关Ｓ１、Ｓ２都闭合时，电阻Ｒ１被短路，只有Ｒ２被接入电路中，电压表示数等于电源电压，即Ｕ２＝Ｕ电源，Ｕ电源Ｉ３电流表示数为Ｉ２＝Ｒ２；当只闭合开关Ｓ１时，电阻Ｒ１、Ｒ２组成串联电路，由于串联电路具有分压作用，且此时电压表测Ｒ２两端的电压，即Ｕ１＜Ｕ电源，所以Ｕ１＜Ｕ２，电路中的电流为Ｉ１＝Ｒ１＋Ｒ２，所以Ｉ１＜Ｉ２；电压表与电流表示数之比即为Ｒ２的阻值，大小不变，故选Ｃ．６．Ａ【解析】由题图甲可知，指示灯与气敏电阻串联，电压表测气敏电阻两端的电压，由题图乙可知，当有害尾气浓度β增大时，气敏电阻的阻值将变小，电路的总电阻变小，由公式Ｉ＝Ｕ可知，电路中的电流变大，由公式Ｐ＝Ｉ２Ｒ可知，指示灯Ｌ的电功率变大，指示灯亮度增大，Ｃ、Ｄ错误；由Ｕ＝ＩＲ可知，指示灯两端的电压变大，因串联电路中总电压等于各分电压之和，所以气敏电阻Ｒ两端的电压变小，即电压表的示数变小，Ａ正确、Ｂ错误．故选Ａ．７．Ｃ【解析】由电路图可知，当两个开关都闭合，甲、乙两表为电压表时，Ｒ１、Ｒ２是串联的，其中甲电压表测的是电源电压，乙电压表测的是Ｒ２的电压，因为两表的示数之比为Ｕ甲∶Ｕ乙＝４∶１，根据串联电路分压规律可知：Ｒ１∶Ｒ２＝３∶１；当开关Ｓ１闭合、Ｓ２断开，甲、乙两表为电流表时，Ｒ１、Ｒ２并联，其中甲电流表测的是流过Ｒ２的电流，乙电流表测的是干路总电流，设电源电压为Ｕ，Ｒ１∶Ｒ２＝３∶１①，通过Ｒ１的电流为Ｉ１＝Ｕ，通过Ｒ２的电流为Ｉ２＝Ｕ，所以甲电流表的示数为Ｕ，Ｒ１Ｒ２Ｒ２乙电流表的示数为Ｕ＋Ｕ②，联立①②可得：两电流表的Ｒ１Ｒ２示数之比Ｕ∶（Ｕ＋Ｕ）＝３∶４，故选Ｃ．Ｒ２Ｒ１Ｒ２８．Ｄ【解析】电流表测量Ｒ０的电流，测量干路的电流，两电流表指针所指位置相同，由电流表的两个量程上相同位置电流大小关系可知，Ｉ２＝５Ｉ１，则与示数之比为１∶５，Ａ错误；由上分析可知，通过Ｒ１的电流为４Ｉ１，则Ｒ０与Ｒ１的电流之比为１∶４，Ｂ错误；由电路图可知，Ｒ０与Ｒ１并联在电路中，则其两端的电压之比为１∶１，Ｃ错误；由Ｕ＝ＩＲ可知，Ｒ０∶Ｒ１＝ＵＩ１∶Ｕ４Ｉ１＝４∶１，Ｄ正确．故选Ｄ．９．Ｄ【解析】由题图可知，滑动变阻器Ｒ与灯泡Ｌ并联接入电路中，并联电路中各支路两端电压都相等，滑片Ｐ向左移动时，对灯泡这一支路没有影响，Ａ错误；滑片Ｐ在最右端时，滑动变阻器的电阻全部接入电路中，干路电流为：Ｉ＝ＩＲ＋ＩＬ＝ＵＲ＋ＩＬ＝３Ｖ１５Ω＋０．４Ａ＝０．６Ａ，Ｂ错误；根据滑动变阻器“１Ａ１５Ω”的铭牌意义可知，通过滑动变阻器的最大电流不能超过１Ａ，所以滑动变阻器接入电路的最小阻值Ｒｍｉｎ＝ＵＩｍａｘ＝３Ｖ１Ａ＝３Ω，Ｃ错误；电源电压不变，根据欧姆定律，电路电流最小时，电路总电阻最大Ｒ总ｍａｘ＝ＵＩｍｉｎ＝ＵＩＲ＋ＩＬ＝３Ｖ０．２Ａ＋０．４Ａ＝５Ω，Ｄ正确．故选Ｄ．１０．１５９１．５１１．４【解析】设第一次电压表示数为Ｕ１，则由题意可知：Ｕ１Ｒ＝Ｉ１１Ｒ＝Ｉ{ ２，又因为Ｉ１∶Ｉ２＝４∶３，所以Ｕ１＝４３Ｖ，若电源电压为Ｕ，则Ｕ－４３Ｒ１＝Ｉ１Ｕ－１Ｒ２＝Ｉ{ ２，又因为Ｒ１∶Ｒ２＝２∶３，所以３Ｕ－４２Ｕ－２＝４３，得Ｕ＝４Ｖ．１２．８５【解析】当只闭合Ｓ１、Ｓ２时，小灯泡与Ｒ１串联，电压表测小灯泡两端的电压，电压表的示数为２Ｖ，由图乙可知，通过小灯泡的电流为ＩＬ＝０．６Ａ，电阻Ｒ１的阻值为Ｒ１＝Ｕ１Ｉ１＝４Ｖ０．４Ａ＝１０Ω，由欧姆定律可得：Ｕ－２Ｖ１０Ω＝０．６Ａ，解得电源电压为Ｕ＝８Ｖ；当只闭合Ｓ２、Ｓ３时，小灯泡与Ｒ２串联，电压表测小灯泡两端的电压，电压表的示数为４Ｖ，由图乙可知，通过小灯泡的电流为ＩＬ＝０．８Ａ，由欧姆定律可得：８Ｖ－４ＶＲ２＝０．８Ａ，解得：Ｒ２＝５Ω．１３．０．８１．６【解析】电阻丝Ｒ与定值电阻Ｒ０串联，从图像中可以看出，当电阻丝接入电路中的长度为０时，电路中的电流为１０．４Ａ－１＝２．５Ａ，则定值电阻Ｒ０的阻值为Ｒ０＝２Ｖ２．５Ａ＝０．８Ω；当电阻丝接入电路中的长度Ｌ＝０．５ｍ时，电路中的电流为１１．２Ａ－１＝５６Ａ，此时电路中的总电阻为Ｒ总＝ＵＩ＝２Ｖ５６Ａ＝２．４Ω，相应电阻丝的电阻Ｒ′＝２．４Ω－０．８Ω＝１．６Ω．１４．（１）如答图所示（２）定值电阻断路（３）０．１２Ａ（４）电阻一定时，通过导体的电流与其两端的电压成正比５１５．（１）如答图甲所示（２）Ｂ（３）电阻Ｒ短路（４）Ｂ（５）Ｃ（６）如答图乙所示成反比１６．（１）如答图所示（２）Ｂ（３）Ｂ（４）０．３９（５）减小误差１７．（１）０．２１２．５（２）变阻器接入电路的阻值过大（３）Ｃ【解析】（１）由题图乙知，电流表选用０～０．６Ａ的量程，分度值为０．０２Ａ，示数为０．２Ａ；小灯泡的额定电压为２．５Ｖ，所以正常发光时对应的电阻值为：Ｒ＝ＵＩ＝２．５Ｖ０．２Ａ＝１２．５Ω；（２）电路连接好以后，闭合开关，电压表和电流表均有示数，说明电路为通路，只能是因为小灯泡两端的电压过小，即电路中的总电阻过大，使电路中的电流过小，导致灯泡的实际功率过小，所以灯泡不发光；因此原因可能是变阻器接入电路的阻值过大；（３）由图Ａ可知，当干路开关闭合、支路开关断开时，电流表测Ｒ０的电流Ｉ０，当干路和支路开关都闭合时，电流表测电路中的总电流Ｉ总，所以灯泡两端的电压Ｕｘ＝Ｕ０＝Ｉ０Ｒ０，Ｉｘ＝Ｉ总－Ｉ０，则根据Ｒｘ＝ＵｘＩｘ可求出小灯泡电阻，故Ａ不符合题意；由图Ｂ可知，当干路和支路开关都闭合时，灯泡Ｌ被短路，电源电压Ｕ＝Ｉ０Ｒ０；当干路开关闭合、支路开关断开时，Ｒ０与灯泡Ｌ串联，灯泡两端的电压Ｕｘ＝Ｕ－Ｒ０Ｉｘ，则根据Ｒｘ＝ＵｘＩｘ可求出小灯泡电阻，故Ｂ不符合题意；由图Ｃ可知，Ｒ０与灯泡Ｌ并联，电流表测Ｒ０电流，无法测量通过灯泡Ｌ的电流，所以求不出小灯泡的电阻，故Ｃ符合题意．故选Ｃ．１８．解：（１）当Ｓ闭合时，电路为Ｒ２的简单电路．则电源电压Ｕ＝Ｉ２Ｒ２＝０．４Ａ×３０Ω＝１２Ｖ（２）当Ｓ１、Ｓ均闭合时，Ｒ１、Ｒ２并联，电流表的示数为１．２Ａ则通过Ｒ１的电流Ｉ１＝Ｉ－Ｉ２＝１．２Ａ－０．４Ａ＝０．８Ａ（３）电阻Ｒ１的阻值Ｒ１＝ＵＩ１＝１２Ｖ０．８Ａ＝１５Ω总电阻Ｒ＝Ｒ１Ｒ２Ｒ１＋Ｒ２＝１５Ω×３０Ω１５Ω＋３０Ω＝１０Ω１９．解：（１）结论：电阻一定时，电流与电压成正比．根据欧姆定律得Ｒ１＝ＵＩ＝１．０Ｖ０．２Ａ＝５Ω（２）没有控制电阻箱Ｒ１两端的电压不变，由表２中数据和Ｕ＝ＩＲ得Ｕ１＝ＩＲ１＝０．５Ａ×３Ω＝１．５Ｖ；Ｕ１′＝Ｉ′Ｒ１′＝０．３３Ａ×６．０Ω＝１．９８Ｖ，电阻箱两端电压不同，即没有移动变阻器Ｒ２的滑片，使电压表示数保持不变（利用表格中任意两组数据进行计算，比较得出结论都给分，或其他方法合理也可）（３）Ｕ０．５Ａ－３．０Ω＝Ｕ０．２５Ａ－９．０Ω解得Ｕ＝３Ｖ。

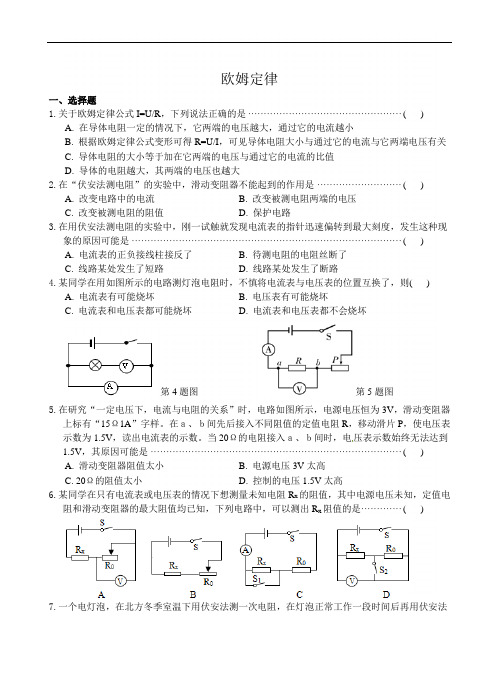

欧姆定律一、选择题1.关于欧姆定律公式I=U/R，下列说法正确的是 ·················································( )A. 在导体电阻一定的情况下，它两端的电压越大，通过它的电流越小B. 根据欧姆定律公式变形可得R=U/I，可见导体电阻大小与通过它的电流与它两端电压有关C. 导体电阻的大小等于加在它两端的电压与通过它的电流的比值D. 导体的电阻越大，其两端的电压也越大2.在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是 ···························( )A. 改变电路中的电流B. 改变被测电阻两端的电压C. 改变被测电阻的阻值D. 保护电路3.在用伏安法测电阻的实验中，刚一试触就发现电流表的指针迅速偏转到最大刻度，发生这种现象的原因可能是 ······················································································( )A. 电流表的正负接线柱接反了B. 待测电阻的电阻丝断了C. 线路某处发生了短路D. 线路某处发生了断路4.某同学在用如图所示的电路测灯泡电阻时，不慎将电流表与电压表的位置互换了，则( )A. 电流表有可能烧坏B. 电压表有可能烧坏C. 电流表和电压表都可能烧坏D. 电流表和电压表都不会烧坏第4题图第5题图5.在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。

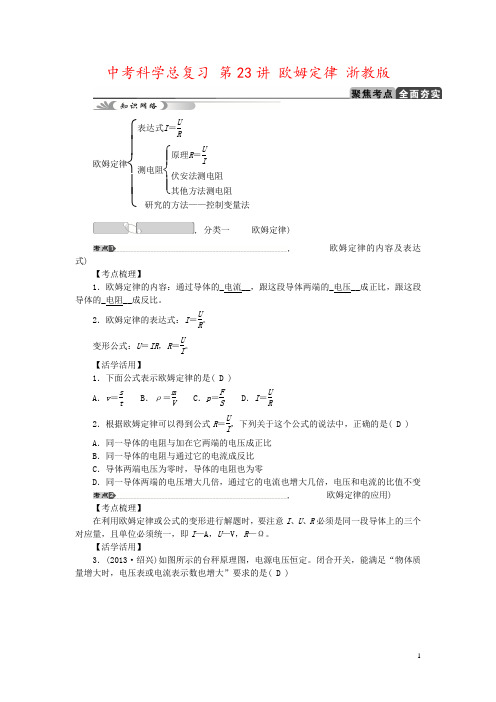

中考科学总复习 第23讲 欧姆定律 浙教版欧姆定律⎩⎪⎨⎪⎧表达式I ＝U R测电阻⎩⎪⎨⎪⎧原理R ＝UI 伏安法测电阻其他方法测电阻研究的方法——控制变量法, 分类一 欧姆定律), 欧姆定律的内容及表达式)【考点梳理】1．欧姆定律的内容：通过导体的_电流__，跟这段导体两端的_电压__成正比，跟这段导体的_电阻__成反比。

2．欧姆定律的表达式：I ＝U R。

变形公式：U ＝IR ，R ＝U I。

【活学活用】1．下面公式表示欧姆定律的是( D )A ．v ＝s tB ．ρ＝m VC ．p ＝F SD ．I ＝U R2．根据欧姆定律可以得到公式R ＝U I，下列关于这个公式的说法中，正确的是( D ) A ．同一导体的电阻与加在它两端的电压成正比 B ．同一导体的电阻与通过它的电流成反比 C ．导体两端电压为零时，导体的电阻也为零D ．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变, 欧姆定律的应用)【考点梳理】在利用欧姆定律或公式的变形进行解题时，要注意I 、U 、R 必须是同一段导体上的三个对应量，且单位必须统一，即I —A ，U —V ，R —Ω。

【活学活用】3．(2013·绍兴)如图所示的台秤原理图，电源电压恒定。

闭合开关，能满足“物体质量增大时，电压表或电流表示数也增大”要求的是( D )4．(2014·台州)如图所示电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时，下列说法正确的是( C )A．变阻器电阻增大 B．电流表示数减小C．小灯泡亮度增大 D．变阻器两端电压增大, 分类二电阻的测量), 伏安法测电阻的原理) 【考点梳理】伏安法测电阻，电压表应与待测电阻_并联__，电流表_串联__在电路中测流过待测电阻的电流；滑动变阻器应串联在电路中，一方面可以保护电路，另一方面可以改变待测电阻两端的电压，从而可以多次测量，以便求平均值。

可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。

2013年浙江省初中毕业生学业考试复习初中科学 专题19 欧姆定律考点知识梳理考点一电流与电压、电阻的关系1．在电阻一定时，导体中的电流与导体两端的电压成 ； 在电压一定时，导体中的电流与导体的电阻成 。

2．在研究电流与电压、电阻的关系时，运用的是控制变量法，即：在研究电流与电压的关系时，应控制 不变，使 发生变化；在研究电流与电阻的关系时，应控制 不变，使 发生变化。

考点二欧姆定律 1．内容：导体中的电流，跟导体两端的电压成 ，跟导体的电阻成 。

公式：I ＝U R 。

2．电阻串联时相当于增加了导体的 ，因此总电阻比任何一个串联电阻都 。

电阻并联时相当于增大了导体的 ，因此总电阻比任何一个并联电阻都 。

3．串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成 ，表达式： ； 并联电路分流：在并联电路中各支路分得的电流与它们的电阻成 ，表达式： 。

4．串、并联电路中电流、电压、电阻的特点：电 流 电 压 电 阻 分配规律 串联电路I ＝I 1＝I 2 U ＝U 1＋U 2 R ＝R 1＋R 2 分压：U 1U 2＝R 1R 2 并联电路 I ＝I 1＋I 2 U ＝U 1＝U 2 1R ＝1R 1＋1R 2分流：I 1I 2＝R 2R 1 考点三应 用1．伏安法测电阻：(1)原理： 。

(2)实验器材：电源、开关、 、 、待测电阻(小灯泡)、导线若干。

(3)电路图(如图所示)(4)实验注意事项：①连接电路时开关一定要 ；②闭合开关前，滑动变阻器的滑片一定要置于 处。

(5)滑动变阻器的作用：①改变电路中的电流大小；②保护电路。

2．安全用电(1)电压越高，通过人体的电流 ，大到一定程度就有危险了。

安全用电原则：不接触低压带电体，不靠近高压带电体。

(2)人体皮肤干燥的时候电阻 些，皮肤潮湿的时候电阻 些，发生触电事故时，如果带电体接触的是潮湿的皮肤，电流会很 ，就很危险。

(3)雷电是大气中一种剧烈的 现象，可利用 来防雷。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

中考物理总复习《欧姆定律》专项提升训练题（含答案) 学校:___________班级：___________姓名：___________考号：___________考点1 欧姆定律1.小张设计了如图甲所示的电路,已知电源电压恒定不变,R0=20 Ω。

当只闭合开关S1时,电流表的示数为0.2 A;当开关S1、S2均闭合时,电流表示数如图乙所示,则R x为Ω。

2.如图所示,电源电压恒定不变,R2=4 Ω,当S1、S2均合上时,电流表示数为1.5 A;当S1闭合时,S2断开时,电流表示数为0.6 A,则R1的阻值为Ω。

第2题图第3题图3.如图所示的电路,电源电压恒定,定值电阻R1=6 Ω,R3=6 Ω,R2=12 Ω。

闭合开关S1,单刀双掷开关S2接a时,电流表的示数为0.6 A;则闭合开关S1,单刀双掷开关S2接b时,电流表的示数为A。

4.两个定值电阻,甲电阻标有“5 Ω 1 A”,乙电阻标有“10 Ω0.6 A”,为使它们能够安全的工作,把它们串联起来,两端允许的最高电压是V。

5.如图所示电路中电源电压不变,R1为定值电阻,R2为滑动变阻器,当滑片在a、b 两点间移动时,电流表示数变化范围为0.1~0.5 A,电压表示数变化范围2~4 V,则电源电压为V。

第 2 页 共 16 第5题图 第6题图6.如图所示的电路中,电源电压保持不变,R 1为定值电阻。

闭合开关,调节电阻箱R 2的阻值分别为10 Ω和30 Ω时,对应电流表示数分别为0.6 A 和0.4 A 。

则电源电压为 V 。

7.如图所示,电源电压保持不变,电阻R 2=20 Ω,如果开关S 1闭合、S 2断开时,电流表的示数为0.45 A;当S 1、S 2都闭合时,电流表的示数为0.6 A,此时电路的总电阻是 Ω。

8.如图所示,将滑动变阻器滑片P 从某一位置移动到另一位置,则电压表的示数由8 V 变为6 V,电流表示数相应由0.4 A 变为0.6 A 。
