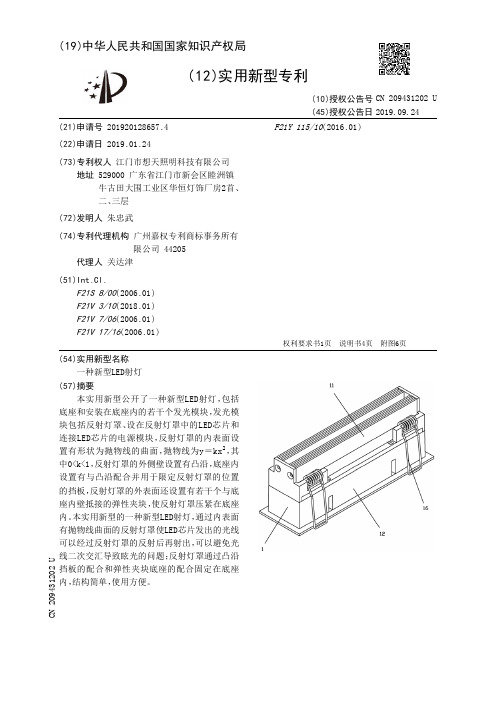

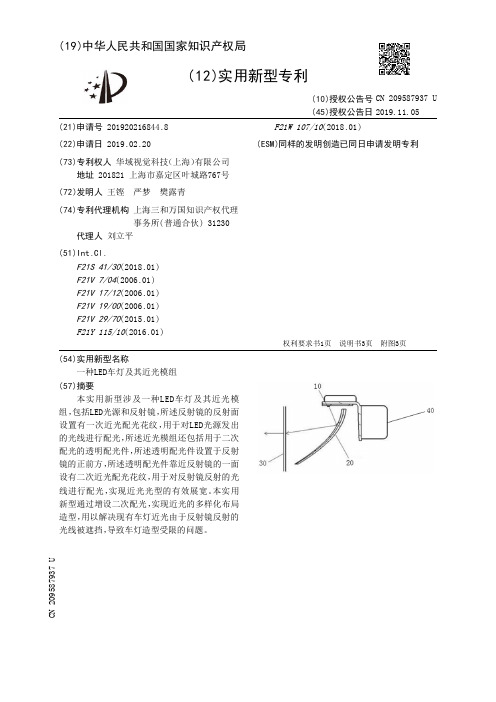

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920216844.8(22)申请日 2019.02.20(73)专利权人 华域视觉科技（上海）有限公司地址 201821 上海市嘉定区叶城路767号(72)发明人 王铿 严梦 樊露青 (74)专利代理机构 上海三和万国知识产权代理事务所(普通合伙) 31230代理人 刘立平(51)Int.Cl.F21S 41/30(2018.01)F21V 7/04(2006.01)F21V 17/12(2006.01)F21V 19/00(2006.01)F21V 29/70(2015.01)F21Y 115/10(2016.01)F21W 107/10(2018.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种LED车灯及其近光模组(57)摘要本实用新型涉及一种LED车灯及其近光模组，包括LED光源和反射镜，所述反射镜的反射面设置有一次近光配光花纹，用于对LED光源发出的光线进行配光，所述近光模组还包括用于二次配光的透明配光件，所述透明配光件设置于反射镜的正前方，所述透明配光件靠近反射镜的一面设有二次近光配光花纹，用于对反射镜反射的光线进行配光，实现近光光型的有效展宽。
本实用新型通过增设二次配光，实现近光的多样化布局造型，用以解决现有车灯近光由于反射镜反射的光线被遮挡，导致车灯造型受限的问题。
权利要求书1页 说明书3页 附图3页CN 209587937 U 2019.11.05C N 209587937U权 利 要 求 书1/1页CN 209587937 U1.一种LED车灯用近光模组，所述近光模组包括LED光源和反射镜，所述反射镜的反射面设置有一次近光配光花纹，用于对LED光源发出的光线进行配光，其特征在于：所述近光模组还包括用于二次配光的透明配光件，所述透明配光件设置于反射镜的正前方，所述透明配光件靠近反射镜的一面设有二次近光配光花纹，用于对反射镜反射的光线进行配光，实现近光光型的有效展宽。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920480452.2(22)申请日 2019.04.10(73)专利权人 广州黎特电子科技有限公司地址 510000 广东省广州市花都区花东镇凤凰村三东大道凤凰安置区五队西区五楼(72)发明人 牛青坡 (51)Int.Cl.F21S 41/141(2018.01)F21S 45/43(2018.01)F21S 45/48(2018.01)F21W 107/10(2018.01)F21Y 115/10(2016.01)(54)实用新型名称一种高散热性LED汽车大灯(57)摘要本实用新型公开了一种高散热性LED汽车大灯，包括散热器，散热器前部连接散热风扇，散热风扇通过风扇固定螺丝连接风扇保护罩，散热器内部设有LED灯板，LED灯板采用热电分离型铜基板，LED灯板两侧分别设有热管，热管侧面与LED 灯板进行焊接，散热器后部连接定位卡座，热管尾部外侧均与散热器内的圆形槽孔进行焊接，本实用新型采用两侧热管作为中间导热体，能明显提高散热器的导热性能，主要传热部件之间均为焊锡连接，相比对传统的导热膏填充间隙方式更加可靠，导热效率更高，通过设置导热系数很高的热管，采用一面焊接热源灯板另一面焊接散热器的结构方式，比现有的一体铝散热器导热通道更宽，导热路径更短，导热效果更佳，结构刚度更佳。
权利要求书1页 说明书3页 附图1页CN 209540764 U 2019.10.25C N 209540764U权 利 要 求 书1/1页CN 209540764 U1.一种高散热性LED汽车大灯，包括散热器，其特征在于，散热器后部设有连接部，连接部上设有胶槽，胶槽上套设有胶圈，散热器前部设有圆形槽孔，圆形槽孔为通孔结构，散热器通过圆形槽孔连接转接线路板，散热器前部连接散热风扇，散热风扇通过风扇固定螺丝连接风扇保护罩，散热器内部设有LED灯板，LED灯板上设有LED灯，LED灯板采用热电分离型铜基板，LED灯板两侧分别设有热管，热管侧面与LED灯板进行焊接，散热器后部连接定位卡座，热管尾部外侧均与散热器内的圆形槽孔进行焊接。

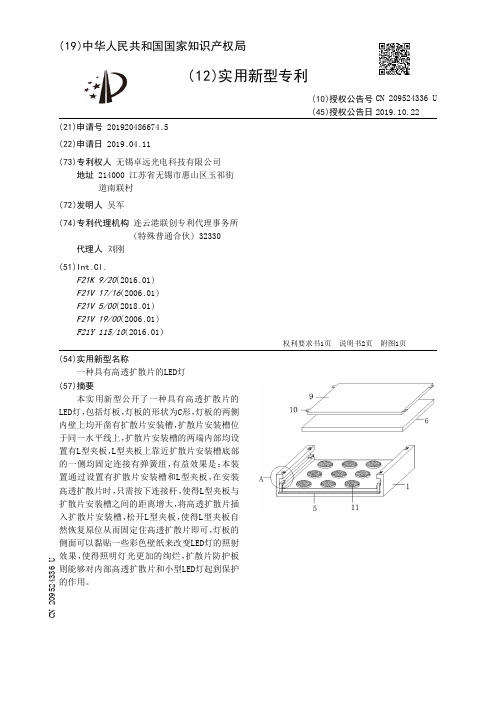

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920486674.5(22)申请日 2019.04.11(73)专利权人 无锡卓远光电科技有限公司地址 214000 江苏省无锡市惠山区玉祁街道南联村(72)发明人 吴军 (74)专利代理机构 连云港联创专利代理事务所(特殊普通合伙) 32330代理人 刘刚(51)Int.Cl.F21K 9/20(2016.01)F21V 17/16(2006.01)F21V 5/00(2018.01)F21V 19/00(2006.01)F21Y 115/10(2016.01)(54)实用新型名称一种具有高透扩散片的LED灯(57)摘要本实用新型公开了一种具有高透扩散片的LED灯，包括灯板，灯板的形状为C形，灯板的两侧内壁上均开凿有扩散片安装槽，扩散片安装槽位于同一水平线上，扩散片安装槽的两端内部均设置有L型夹板，L型夹板上靠近扩散片安装槽底部的一侧均固定连接有弹簧组，有益效果是：本装置通过设置有扩散片安装槽和L型夹板，在安装高透扩散片时，只需按下连接杆，使得L型夹板与扩散片安装槽之间的距离增大，将高透扩散片插入扩散片安装槽，松开L型夹板，使得L型夹板自然恢复原位从而固定住高透扩散片即可，灯板的侧面可以黏贴一些彩色壁纸来改变LED灯的照射效果，使得照明灯光更加的绚烂，扩散片防护板则能够对内部高透扩散片和小型LED灯起到保护的作用。
权利要求书1页 说明书2页 附图1页CN 209524336 U 2019.10.22C N 209524336U权 利 要 求 书1/1页CN 209524336 U1.一种具有高透扩散片的LED灯，其特征在于，包括灯板(1)，所述灯板(1)的形状为C 形，所述灯板(1)的两侧内壁上均开凿有扩散片安装槽(2)，所述扩散片安装槽(2)位于同一水平线上，所述扩散片安装槽(2)的两端内部均设置有L型夹板(3)，所述L型夹板(3)上靠近扩散片安装槽(2)底部的一侧均固定连接有弹簧组(4)，所述弹簧组(4)上相对于L型夹板(3)的另一侧均与扩散片安装槽(2)固定连接，所述连接杆(5)设置在灯板(1)的外侧，所述L 型夹板(3)与扩散片安装槽(2)之间设置有高透扩散片(6)，所述高透扩散片(6)采用PET材料制成，所述高透扩散片(6)的表面设置有抗静电涂布层，所述扩散片安装槽(2)上方灯板(1)的表面开凿有若干防护板安装槽(7)，所述防护板安装槽(7)上开凿有螺纹孔(8)，所述防护板安装槽(7)上均设置有防护板连接板(10)，所述防护板连接板(10)之间固定连接有扩散片防护板(9)，所述扩散片防护板(9)的尺寸等于等灯板(1)的尺寸。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920455431.5
(22)申请日 2019.04.04
(73)专利权人 重庆市北碚区天利灯具有限公司
地址 400707 重庆市北碚区新茂路1号（自
贸区）
(72)发明人 李天华
(74)专利代理机构 重庆志合专利事务所(普通
合伙) 50210
代理人 胡荣珲
(51)Int.Cl.
F21S 41/30(2018.01)
F21S 41/141(2018.01)
F21V 17/12(2006.01)
F21V 17/10(2006.01)
F21V 13/02(2006.01)
F21V 29/74(2015.01)F21W 102/13(2018.01)F21W 107/17(2018.01)F21Y 115/10(2016.01)
(54)实用新型名称摩托车LED前大灯结构(57)摘要一种摩托车LED前大灯结构，包括灯座壳体、灯片、反光银碗、远光电路板、近光电路板，远光电路板固定在远光灯散热座，近光电路板固定在近光灯散热座上，近光灯散热座位于远光灯散热座上方，各电路板上均设有LED照明灯珠，两散热座的短臂上均设有散热片，上银碗下端与近光灯散热座固定，近光电路板的LED照明灯珠对应上银碗的反射腔，下银碗上端与远光灯散热座固定，远光电路板的LED照明灯珠对应下银碗的反射腔，上、下银碗分别安装在灯座壳体腔内，位置灯安装座圈与灯座壳体固定连接，位置灯安装座圈前端的环形槽中安装位置灯电路板，位置灯电路板上设有LED位置灯珠，位置灯导光条盖在位置灯安装座圈上与位置灯安装座圈固定，灯片与
灯座壳体卡接固定。
权利要求书2页 说明书6页 附图13页CN 209524442 U 2019.10.22
C N 209524442
U
权 利 要 求 书1/2页CN 209524442 U
1.一种摩托车LED前大灯结构，包括灯座壳体（1）、灯片（19）、反光银碗、远光电路板（6）、近光电路板（5），其特征在于：所述远光电路板（6）固定在一“L”形的远光灯散热座（3）上，所述近光电路板（5）固定在另一“L”形的近光灯散热座（2）上，近光灯散热座（2）位于远光灯散热座（3）上方，两散热座的长臂上分别安装电路板，各电路板上均设有LED照明灯珠（7），两散热座的短臂上均设有若干散热片（4），所述反光银碗包括分别独立的上银碗（8）、下银碗（10），所述上银碗（8）的下端与近光灯散热座（2）固定连接，近光电路板（5）上的LED 照明灯珠对应上银碗（8）的近光反射腔（8-1），所述下银碗（10）的上端与远光灯散热座（3）固定连接，远光电路板（6）上的LED照明灯珠对应下银碗（10）的远光反射腔（10-1），所述上银碗（8）、下银碗（10）分别通过螺栓固定安装在灯座壳体（1）腔内，一位置灯安装座圈（15）与灯座壳体（1）通过螺钉固定连接，所述位置灯安装座圈（15）前端设置安装位置灯的环形槽（15-1），该环形槽（15-1）中安装有呈“C”形的位置灯电路板（12），所述位置灯电路板（12）上设有多个LED位置灯珠（12-1），一“C”形的位置灯导光条（17）盖在位置灯安装座圈（15）上且与位置灯安装座圈（15）固定连接，所述位置灯电路板（12）的C形开口处设有一标识电路板（9），所述标识电路板（9）上设有LED标识灯珠（20）且与位置灯安装座圈（15）固定连接，一标识装饰片（16）盖在标识电路板（9）前方与位置灯安装座圈（15）固定，所述灯片（19）与灯座壳体（1）卡接固定，将反光银碗、位置灯安装座圈（15）、位置灯导光条（17）盖在灯座壳体（1）腔内。
2.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述上银碗（8）下端设有近光灯孔（8-2），所述近光灯孔（8-2）与近光电路板（5）上的LED照明灯珠对应，所述下银碗（10）上端设有远光灯孔（10-2），所述远光灯孔（10-2）与远光电路板（6）上的LED照明灯珠对应。
3.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述上银碗（8）、下银碗（10）的凸面分别设有安装支架（11），所述灯座壳体（1）分别通过螺栓与银碗上安装支架（11）的连接将上银碗（8）、下银碗（10）固定在腔内。
4.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述位置灯导光条（17）下端对称设有两卡槽（17-2），各卡槽（17-2）中分别配合一连接卡块（14），所述连接卡块（14）通过螺钉与位置灯安装座圈（15）连接将位置灯导光条（17）固定在位置灯安装座圈（15）上。
5.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述位置灯导光条（17）后侧的上端成型有一定位块（17-1），该定位块与位置灯安装座圈（15）上设置的插孔对应用于位置灯导光条（17）的定位。
6.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述位置灯安装座圈（15）位于位置灯电路板（12）的C形开口处设置一凹槽（15-6），所述标识电路板（9）通过螺钉固定在该凹槽（15-6）中，所述标识装饰片（16）盖住凹槽（15-6）前端的槽口并压住位置灯导光条（17）的开口端，使LED标识灯珠（20）的光亮从标识装饰片（16）上的透明标识（13）射出。
7.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述位置灯安装座圈（15）的中部横向设有一安装板（15-4），所述安装板（15-4）前端通过螺钉固定安装一装饰条（18），安装板（15-4）前端设有定位装饰条（18）的凸筋（15-5）。
8.根据权利要求1所述的摩托车LED前大灯结构，其特征在于：所述位置灯安装座圈
