太阳能电池原理范文太阳能电池是一种将太阳光能转化为电能的装置。

它是一种半导体器件，根据光伏效应原理工作。

在晴朗的阳光下，太阳光照射到太阳能电池表面，产生电子与空穴对。

通过合适的导线和电路布置，可以将产生的直流电能转化为有用的电能。

太阳能电池的基本结构通常是由两个半导体层构成，其中一个层被掺杂为p型，另一个层被掺杂为n型。

半导体的掺杂可以通过在原始材料中添加杂质元素来实现。

掺杂后的半导体中将产生多数载流子和少数载流子。

以p型层为例，它有许多绝缘层的正空穴，以及从n层移动过来的负电子。

当太阳能照射到太阳能电池的表面时，光子与半导体原子发生相互作用。

如果光子的能量大于半导体材料对能量吸收的门槛，光子将被吸收，将其能量传给被吸收的电子。

被激发的电子获得足够的能量以克服能带间隙并跃迁到导带。

这个过程使得原来的电子能带上留下空穴，从而产生一个电子-空穴对。

由于p型层具有许多正空穴，而n型层具有许多自由电子，新产生的电子和空穴将被电场力推到不同的区域，形成势差。

这个势差会引起电流的流动。

若将正极与p型层连接，负极与n型层连接，并将电路与电池连接，电流就会开始流动。

在太阳能电池中，不同的材料用于构成p型和n型层。

常用的材料包括硅、硒化铟、硫化镉等。

其中，硅是最广泛使用的材料，因为它具有稳定性好、物理性质可控且成本低廉等优点。

为了提高太阳能电池的效率，科学家和工程师们致力于改进太阳能电池的设计和制造工艺。

一种改善效率的方法是通过将多个太阳能电池组装在一起，形成太阳能电池组或太阳能电池阵列。

这种阵列可以在更广泛的光敏面积上接收太阳能，并提供更多的电能。

太阳能电池作为一种可再生能源的转换器，具有广泛的应用前景。

它可以用于为家庭和工业提供电力，也可以用于卫星和空间探测器等航天器的能源供应。

随着科学技术的不断发展，我们有望看到更高效、更持久、更美观的太阳能电池问世，进一步推动可再生能源的发展和利用。

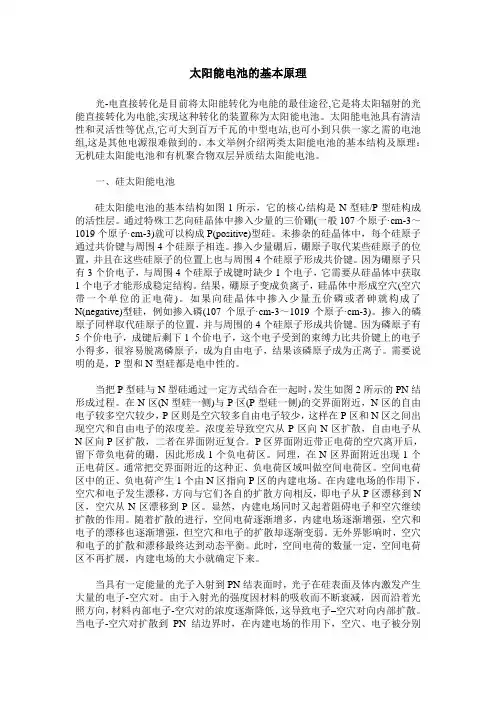

太阳能电池的基本原理光-电直接转化是目前将太阳能转化为电能的最佳途径,它是将太阳辐射的光能直接转化为电能,实现这种转化的装置称为太阳能电池。

太阳能电池具有清洁性和灵活性等优点,它可大到百万千瓦的中型电站,也可小到只供一家之需的电池组,这是其他电源很难做到的。

本文举例介绍两类太阳能电池的基本结构及原理：无机硅太阳能电池和有机聚合物双层异质结太阳能电池。

一、硅太阳能电池硅太阳能电池的基本结构如图1所示，它的核心结构是N型硅/P型硅构成的活性层。

通过特殊工艺向硅晶体中掺入少量的三价硼(一般107个原子·cm-3～1019个原子·cm-3)就可以构成P(positive)型硅。

未掺杂的硅晶体中，每个硅原子通过共价键与周围4个硅原子相连。

掺入少量硼后，硼原子取代某些硅原子的位置，并且在这些硅原子的位置上也与周围4个硅原子形成共价键。

因为硼原子只有3个价电子，与周围4个硅原子成键时缺少1个电子，它需要从硅晶体中获取1个电子才能形成稳定结构。

结果，硼原子变成负离子，硅晶体中形成空穴(空穴带一个单位的正电荷)。

如果向硅晶体中掺入少量五价磷或者砷就构成了N(negative)型硅，例如掺入磷(107个原子·cm-3～1019个原子·cm-3)。

掺入的磷原子同样取代硅原子的位置，并与周围的4个硅原子形成共价键。

因为磷原子有5个价电子，成键后剩下1个价电子，这个电子受到的束缚力比共价键上的电子小得多，很容易脱离磷原子，成为自由电子，结果该磷原子成为正离子。

需要说明的是，P型和N型硅都是电中性的。

当把P型硅与N型硅通过一定方式结合在一起时，发生如图2所示的PN结形成过程。

在N区(N型硅一侧)与P区(P型硅一侧)的交界面附近，N区的自由电子较多空穴较少，P区则是空穴较多自由电子较少，这样在P区和N区之间出现空穴和自由电子的浓度差。

浓度差导致空穴从P区向N区扩散，自由电子从N区向P区扩散，二者在界面附近复合。

太阳能电池的结构与工作原理太阳能电池是利用光电效应将光能转化为电能的一种设备。

其结构以及工作原理十分关键，本文将从多方面进行阐述。

一、太阳能电池的结构太阳能电池的主要结构是由P型半导体和N型半导体材料组成的PN结构。

其具体结构如下：（1）P型半导体层：由于P型半导体材料内部原子存在杂质，导致其内部有大量少子分布，因此呈现出正电导特性。

（2）N型半导体层：与P型半导体层相似，N型半导体材料内部原子也存在杂质，导致其内有大量多子分布，因此呈现出负电导特性。

（3）P-N结：当P型半导体层与N型半导体层相结合时，因其电子浓度相反，形成PN结。

PN结中含有少量的杂质离子，如磷、硅、锗等，在室温下可获得稳定性，并形成一定的空间电荷区，即反向漏电区，可以有效防止电子和空穴的复合，从而将光电转换效率提高到最高。

（4）金属电极：在P型半导体的顶部和N型半导体的底部，分别电浆贴附上一层金属电极，以加强电路连通性。

二、太阳能电池的工作原理太阳能电池是通过光电效应实现将光能转换为电能的。

当光线经过太阳能电池表面时，会被吸收，产生光电子激发，使电子跃迁到导带中，形成相应的空穴。

通过PN结的内部电场作用使空穴向P型半导体集中，电子向N型半导体集中，形成电动势。

在外部电路的作用下，电子流进入电路的负载，使得负载发生电流，从而实现转换效果。

在实际应用中，太阳能电池的转换效率与多种因素有关，如太阳能的强度与方向、电池板的温度与表面状况、电池板质量等因素。

同时，太阳能电池的制造也对其转换效率产生重要影响。

通过多样化材质结构的选择，制造出转换效率高、成本低、稳定性好的太阳能电池，对于太阳能电池的推广应用产生了积极推动作用。

三、太阳能电池的种类太阳能电池种类较多，根据主要材料不同，太阳能电池可分为硅太阳能电池和非硅太阳能电池。

其中，硅太阳能电池占据了市场主导地位，非硅太阳能电池虽然目前市场份额较小，但这种新型太阳能电池的研究及发展有着重要意义。

太阳能电池的构造和工作原理太阳能电池是一种将太阳能转化为电能的设备。

它由多个层次的构造组成，其中每一层的功能是不同的。

本文将从构造和工作两个方面，介绍太阳能电池的基本原理。

构造太阳能电池的主要构造是由P型硅、N型硅和P-N结等多个层次组成。

其中，P型硅具有电子富余，N型硅则具有电子不足。

在两种硅之间形成的P-N结，称为势垒。

当光照线进入太阳能电池的瞬间，P-N结上的电场就会形成一个电荷分离区，发生光致电势差，使得向阳光聚焦的半导体太阳能电池产生电池电位，电子在电场作用下被势垒吸收，因此形成了电荷对。

太阳能电池的构造分为三层，从上到下分别为：透明导电层、P型硅层、N型硅层。

透明导电层是将太阳光透过石英晶片引导到下方的硅层，同时它本身具有导电功能。

P型硅和N型硅层中间的界面就是P-N结。

它们之间的电场可以将太阳光聚焦到一起，以提高太阳能的转化效率。

当太阳光进入太阳能电池的时候，首先经过透明导电层，然后进入P型硅，再穿过N型硅，形成P-N 结上的电场，最后输出一个电荷对。

工作原理当阳光照射在太阳能电池上时，P-N结内的电子被光能激发，从而形成势垒。

正因为势垒的存在，使得太阳能电池可以把阳光转化成电能。

具体来说，当光线射入P型硅中的时候，会激发硅中原本基态的电子，使之进入激发态。

这些电子会被电场和电荷的作用力吸引，然后集中在P-N结上方的P型硅中。

此时，N型硅内部也会对受到阳光照射的区域产生电流。

当这些电子进入P-N结之后，就开始向外流动。

在这个过程中，N型硅内部的电子会被P型硅中的电子吸引而且流入P型硅。

这样，电子就从P型硅穿过P-N结流到N型硅，因此形成了一个电流。

总之，太阳能电池就是通过将光能转化为电能的过程来发电，其检思维尤为简单。

当阳光进入太阳能电池时，一些电子因光能被激活而获得了能量，将会流动生成电荷，并且形成一个能够输出用电的电路。

我们常常可以把太阳能电池用在各类电子设备当中，以供其工作。

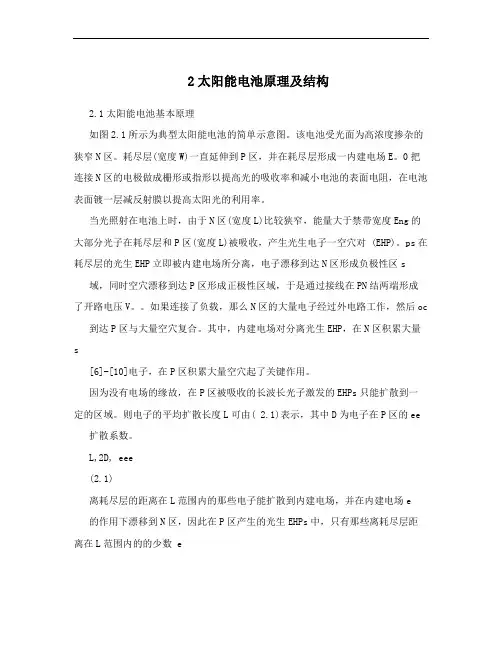

2太阳能电池原理及结构2.1太阳能电池基本原理如图2.1所示为典型太阳能电池的简单示意图。

该电池受光面为高浓度掺杂的狭窄N区。

耗尽层(宽度W)一直延伸到P区，并在耗尽层形成一内建电场E。

0把连接N区的电极做成栅形或指形以提高光的吸收率和减小电池的表面电阻，在电池表面镀一层减反射膜以提高太阳光的利用率。

当光照射在电池上时，由于N区(宽度L)比较狭窄，能量大于禁带宽度Eng的大部分光子在耗尽层和P区(宽度L)被吸收，产生光生电子一空穴对 (EHP)。

ps在耗尽层的光生EHP立即被内建电场所分离，电子漂移到达N区形成负极性区s 域，同时空穴漂移到达P区形成正极性区域，于是通过接线在PN结两端形成了开路电压V。

如果连接了负载，那么N区的大量电子经过外电路工作，然后oc 到达P区与大量空穴复合。

其中，内建电场对分离光生EHP，在N区积累大量s[6]-[10]电子，在P区积累大量空穴起了关键作用。

因为没有电场的缘故，在P区被吸收的长波长光子激发的EHPs只能扩散到一定的区域。

则电子的平均扩散长度L可由( 2.1)表示，其中D为电子在P区的ee 扩散系数。

L,2D, eee(2.1)离耗尽层的距离在L范围内的那些电子能扩散到内建电场，并在内建电场e 的作用下漂移到N区，因此在P区产生的光生EHPs中，只有那些离耗尽层距离在L范围内的的少数 e图2.1 太阳能电池工作原理载流子(电子)才对光伏效应起作用。

一旦电子被扩散到耗尽区域，它将被E扫到oN区，增加该区的负电荷，空穴留在P区增加该区的正电荷。

而那些离耗尽层的长度大于L的光生EHPs都被复合损失掉了。

正因为此，少数载流子的扩散长度eL要尽可能的长，又由于在半导体硅中电子的扩散长度要比空穴长，所以这里选e择了以P区产生的电子为少数载流子的硅PN结。

同样，在N区由短波长光子激发产生的EHPS中只有那些离耗尽层距离小于扩散长度L的少数载流子(空穴)h 能到达耗尽层并被内建电场分离到P区。

有机太阳能电池的结构和基本工作原理
有机太阳能电池是一种新型的太阳能电池技术，其结构和基本工作原理如下：
1. 结构：
有机太阳能电池由多层薄膜组成，包括透明导电玻璃基底、导电层、有机半导体薄膜、阳极和阴极层等。

2. 基本工作原理：
（1）太阳光吸收：有机太阳能电池中的有机半导体薄膜主要
起到吸收光能的作用，这些有机材料能够吸收较宽的光谱范围，包括可见光和红外光。

（2）载流子产生：当有机半导体吸收光能后，光能会激发材
料内部的分子，产生自由的电子和空穴（缺电子的位置）。

（3）电荷分离：产生的电子和空穴会被电场分离，电子朝阳
极流动，而空穴朝阴极流动。

这个过程主要依靠有机材料中的界面和电场效应。

（4）电流输出：通过电连接，阳极和阴极之间的电子流就可
以形成一个电流。

这个电流可以用来进行电力输送或供电。

需要注意的是，有机太阳能电池虽然具有制造成本低、制备过程简单等优势，但其效率相对较低，通常在光电转换效率上还有待改进。
