多功能包装机袋成型充填封口机

包装机械的分类包装机械的分类方法很多,各种分类方法各有其特点及适用范围,但均有其局限性.从国际上包装机械总的情况来看,比较科学的分类方法是按其主要功能进行分类,它能抓住事物的本质.其基本分类如下:(1) 充填机充填机是将精确数量的包装品装入到各种容器内的包装机.其主要种类有:①容积式充填机.包括量杯式、插管式、柱塞式、料位式、螺杆式、定时式充填机.②称重式充填机.包括间歇称重式、连续称重式、称重—离心等分式等充填机.③计数式充填机.包括单件计数式、多件计数式充填机.(2)封口机封口机是将充填有包装物的容器进行封口的机械,其主要种类有:①无封口材料封口机.包括热压式、冷压式、熔焊式、插合式、折叠式等封口机.②有封口材料封口机.包括旋合式、滚纹式、卷边式、压合式等封口机.③有辅助封口材料封口机.包括胶带式、粘结式、钉合式、结扎式、缝合式等封口机.(3)缠绕机缠绕机是用柔性的包装材料,全部或部分地将包装物裹包起来的包装机.其主要种类有:①全裹式缠绕机.包括扭结式、覆盖式、贴体式、接缝式等裹机.②半裹式缠绕机.包括折叠式、收缩式、拉伸式、缠绕式等裹机.(4)多功能包装机这类包装机具有两种或两种以上的功能.其主要种类有:①充填封口机.它具有充填、封口两种功能.②成型充填封口机.它具有成型、充填、封口三种功能.成型的种类有袋成型、瓶成型、箱盒成型、泡罩成型、熔融成型等.③定型充填封口机.它具有定型、充填、封口功能.④双面封箱机.它能同时封上盖和下底两个面.封箱时,箱子可侧放或立放.(3)按胶带所封位置和条数分类①I型封箱机.它在箱子的上盖和下底的外折页接缝处用一条胶带封合.这种封合,操作简单,但密封性较差.②H型封箱机.它在I型封箱的基础上,即在I型封合胶带的两端加封两条胶带,形如H,故称H型.它能增加箱子强度和密封性能,但成本较高.(4)按专用化程度分类①通用封箱机.它能调节某些机构以变换封箱机的有关尺寸,来适应多种尺寸规格箱子的封箱,它适应范围较广,是一种普遍使用的封箱机.②专用封箱机.它只能封合某一种规格尺寸的箱子,封箱速度快,适用大批量封箱作业.③随机型封箱机.它在规定的尺寸范围内,各有关机构能自动地变换,以适应不同尺寸箱子的封箱需要,是一种自动化程度很高的封箱机.。

包装机的分类及结构原理
包装机是一种用于对产品进行包装的机械设备，广泛应用于食品、饮料、医药、化妆品、日用品等行业。

根据包装方式和结构原理，可以将包
装机分为以下几类：
1.包装封闭机：包装封闭机主要用于食品、药品、饮料等各类包装盒
的封口和密封，如罐装机、车封机、瓶封机等。

其结构原理是通过机械和
气动装置完成包装盒的传送、定位、封口等动作。

2.填充包装机：填充包装机主要用于液体、固体、粉状等物料的包装，如液体灌装机、颗粒包装机、粉剂包装机等。

其结构原理是通过输送装置
将物料送入包装容器中，并通过制动装置、传感器等控制物料的流量与精度。

3.包装装箱机：包装装箱机主要用于将产品进行装箱和封箱，如自动
装箱机、贴标机等。

其结构原理是通过计数装置将产品按照一定规则进行
分拣、组合，然后进行装箱和封箱操作。

4.封口包装机：封口包装机主要用于对包装袋、包装膜进行封口，如
封口机、热收缩机等。

其结构原理是通过加热装置对包装袋或包装膜进行
加热处理，使其封口牢固。

6.封口打包机：封口打包机主要用于对产品进行封口和包装，如封口
打包机、封缘机等。

其结构原理是通过加热或压紧装置对包装袋或包装膜
进行封口固定，使其达到密封包装效果。

以上分类和结构原理只是包装机的一部分，实际上包装机的种类和原
理还有很多，不同行业和产品的要求也会有所不同。

但是总体来说，包装
机的核心原理都是通过一系列机械、电气和控制系统的协调配合，实现对产品的自动化包装，提高包装效率和质量。

第十二章包装机采用适当的包装材料或容器将食品封闭起来，在规定的时间内，经过贮藏和流通环节，安全地到达消费者手中的操作叫做食品包装。

用以完成全部或者部分包装过程的设备称为包装机械，其主要用途有二：一是用于加工包装材料、包装容器和装潢印刷的机械设备；二是用于完成包装过程的机械设备，按其功能不同可以分为袋装机、裹包机、热收缩包装机、真空和真空充气包装机、高压蒸煮袋包装机和充填灌装机械设备等。

包装机械通常由动力机、传动部分和执行部分所组成，后两部分是基本组成部分。

当前食品包装机械已发展到以机、电、光、液、气综合技术装备起来的、先进的、专用、多用和通用型包装机，单工位和多工位包装机，半自动和全自动包装机以及内包装和外包装机等。

第一节包装机概述包装，是对产品进行定量装载、裹包、封装等工艺过程的总称。

是对产品进行保护并使之便于运输、仓储和销售。

食品包装既要实用又要注重装潢，以美化宣传产品和吸引消费者。

包装的分类有多种：接产品销售对象不同可分为工业品包装、商品包装和军用品包装；按包装功能不同可分为内包装(包括直接包装和中间包装)和外包装；按产品性质不同可分为块体包装、颗粒包装、粉末包装、液体包装、酱体包装等；按产品特殊要求又可分为食品包装、防潮品包装、易碎物包装和危险品包装等。

包装材料应无毒，能满足国家卫生检验要求。

又应有取用方便的要求，其包装应能解决密封和取用方便的矛盾。

内包装是最基本的包装形式，包括直接包装和中间包装。

直接包装是被包装物和包装材料直接接触的包装形式。

如糖果纸包装、饮料瓶包装、洗衣粉袋包装、牙膏软管包装等。

中间包装是将已直接包装的产品，按一定数量或花色，作再一次包装的形式，如瓶装或袋装后再用纸盒包装，化妆品系列组合包装等。

外包装是将一定数量的经过内包装的产品再集中起来加以再包装，以利于运输和仓储。

外包装多用纸板、木板箱装，外加塑料或铁皮扁带捆扎。

防潮物品应内衬塑料薄膜，防震物品则加泡沫塑料垫层。

【关键字】精品《包装工艺与设备》思考题1、何谓充填机？主要型式有哪几种？其主要构造如何？2、充填包装常用计量方式有哪几种？如何选用？3、简述螺杆式充填机、量杯式充填机、柱塞式充填机、计量泵式充填机的工作原理。

4、简述灌装工艺中的几种液料和包装容器。

5、简述常用的灌装方法及其液料定量方法。

6、简述分件供送螺杆的组成及其作用。

7、简述控制液位定量法灌装、定量杯定量法灌装、机械压力式灌装的工作原理，并说明其定量调节和保护方法。

8、封口形式的定义、密封条件及应用9、简述常用的封口机械及其分类10、简述二重卷边及二重卷边封口的工艺过程。

11、简述卷边滚轮的运动方式。

12、简述常见的裹包材料、裹包工序、裹包形式13、简述间歇双端扭结式糖果包装机的包装工艺流程。

14、简述贴体包装机及收缩包装机的工作原理。

15、简述间歇供送定位切断、连续供送定位切断装置的工作原理。

16、简述常见的标签种类。

17、简述贴标的基本工艺过程。

18、简述贴标机的主要机构。

19、简述捆扎机的分类。

20、简述常用捆扎形式及捆扎材料。

21、简述捆扎机的捆扎工艺过程。

22、简述捆结机打结工艺过程。

23、常用打印机有几种？24、简述重量选别机检测与选别的工作过程。

25、简述重量选别机分选装置的种类及其适用范围。

26、简述金属夹杂物检测装置的原理。

27、简述包装自动生产线的分类及其特征。

28、简述组成时应考虑的问题及其设计原则。

29、简述包装自动生产线常见的辅助装置。

30、简述影响包装自动生产线生产率的因素及提高生产率的途径。

31、常用的袋成型器有哪几种、每种由哪几部分组成？试推导三角型、U型成型器的设计安装条件？32、计算题：A灌装时间B真空泵的选用33、如图所示，已知容器灌装到H2高度时的容积为350ml，Z1=1m，P1=150000 Pa,Po=120000Pa,液料密度ρ=1000Kg/m H1保持恒定，管口截面积Ao=0.25cm求灌装时间Tl（C=0.5）1.有一台灌装机，工作时贮液箱液面至出流阀口距离为490mm，现该厂用常压法灌装白酒。

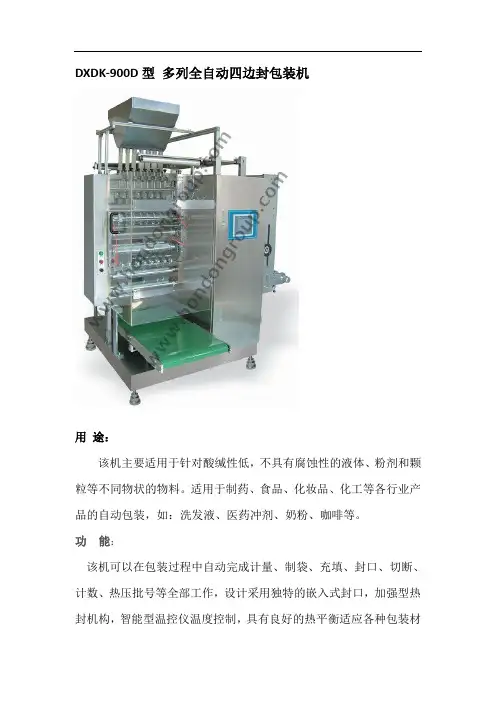

DXDK-900D型多列全自动四边封包装机用途：该机主要适用于针对酸缄性低，不具有腐蚀性的液体、粉剂和颗粒等不同物状的物料。

适用于制药、食品、化妆品、化工等各行业产品的自动包装，如：洗发液、医药冲剂、奶粉、咖啡等。

功能：该机可以在包装过程中自动完成计量、制袋、充填、封口、切断、计数、热压批号等全部工作，设计采用独特的嵌入式封口，加强型热封机构，智能型温控仪温度控制，具有良好的热平衡适应各种包装材料，性能号、噪音低、封口纹络清晰、密封性强；根据用户需要，通过更换刀具可实现一字形切断、花纹切断一字形连带切断，使切刀在切袋时平稳可靠不卡袋；操作简单。

特点：1、大能量、高强度、低噪音、结构紧凑，运行平稳，维修方便，寿命长。

2、滚筒热封、四边封口、高速度多条袋包装，袋型平整、精美，包装效率高。

3、调整方便、计量精确，不需更换模具就可进行袋长无级调整，且纵封、横封、充填上料、打批号、撕裂口、纵切、断裂线、横切等执行机构均通过人机界面进行调整。

4、对版准确、自动计数，采用光电跟踪系统保证包装袋双面印刷图案的自动对正，且计数准确。

5、性能可靠，操作方便、自动化水平高，整机采用PLC自动控制，变频无级调速。

6.采用酱液（活塞泵）、颗粒（容积）、粉剂（螺杆）式计量，对于密度均匀的被包装物料计量准确，符合国家计量标准主要技术参数：样品：公司简介：本厂成立于1986年，专业生产各种包装机械和食品包装机械等机型。

是国内率先在包装行业内获得ISO9001: 2000版国际质量体系认证的食品包装企业，同时，我们生产的机器在欧洲市场也获得了CE体系认证。

产品均已申请国家实用新型及外观设计等专利。

产品广泛用于医药、食品、日化、化工、乳品、方便面调料、茶叶等行业的颗粒、粉剂、酱液、片剂等各种不同物料的软袋包装,具有特殊设计的袋型成型系统,使产品袋型平整、美观,可自动完成计量、充填、制袋、封合、分切、打码、计数等工序。

多数产品填补了国内空白，其生产过程由加拿大Canadian Emulation Inc，公司监制生产。

真空乳化机专业制造厂家—广州新浪爱拓化工机械7.1.5 故障分析及使用维修7.1.5.1 故障分析袋成型 -充填 -封口机常见故障有以下几种。

(1)横封切断位置不正确。

这主要是由于薄膜在牵拉供送过程中的定位不一致。

在袋长和封切位置有严格要求的情况下 ,都应在包装薄膜上印制色标 ,并用识标光电管进行检测、控制封切位置。

在这种情况下 ,光线的强度、光点的大小及反射光的位置都会影响光电检测控制装置的正常工作。

可以采用光度计来测量感应头上的光通量，并将光源强度调节到所推荐的数值。

光敏度控制器用于调节电眼光敏度，并确定对该元件起作用的光线变化范围 ,它必须调得足够低 ,以防止光电管对薄膜的跳动或外界光线波动所产生的散乱信号做出感应。

另外利用摩擦送膜时 ,送料辑或同步齿形带与薄膜间的打滑，也可致使封切位置不准，这时应适当增大送料辊或同步齿形带对薄膜的压力。

(2)封口有烧结、起泡现象。

这可能是加热过度或封口时间太长所致，应调低加热温度、缩短封口时间。

封口停顿时间应根据材料种类和厚度来调整，材料薄的停顿时间要少—些，厚的那么要长一些。

(3)封口不牢固。

可能有以下 3 种原因。

①热封加热器的加热温度偏低或封口时间偏短,这时应检查相应加热器的热封温度是否偏低。

先把热封头相应的温控器热封温度预定值调高一些 ,然后进行热封，查看封口牢固程度 ,再做进一步调整，直到封口牢固为止。

如封口处塑料出现熔化 ,说明热封时那么应将相应温控器热封温度预定值调低一些。

在调整热封温度的同时也可适当延长热封时间，以使热封温度和时间均在适宜的范围内。

②热封器封口工作面出现凹凸不平 ,这可能是由于工作时相互碰撞所致 ,可对该热封头外表进行仔细修整，直至平整为止 ;如不能修复应及时更换。

③ 充填粉末状物料时，因袋口部位黏附粉尘而不能封合。

这多数是由于薄膜材料带静电所致 ,可采用静电消除装置予以消除。

(4)横封器切袋异常，出现切不断边袋及袋封口处的抗压强度不够现象。

袋装就是将粉状、颗粒状、流体或半流体等物料充填到用柔性材料制成的包装袋中，再根据包装内容物的要求进行排气(或充气)、封口，以完成产品包装的工艺过程。

袋装所用的机械属于成型(开袋)一充填一封口多功能包装机。

袋装包装有以下几个特点.、目①制袋用的柔性材料品种多、质轻、价廉、易印刷、易成型封口。

常用袋包装的柔性材料有纸、蜡纸、塑料薄膜、复合材料等，这些材料既有良好的保护物品的性能，又有质轻、价廉、易印刷、易成型封口、易开启使用、易被处理等特性，因而所制成的袋装产品轻巧、美观、体积小而受人喜爱。

其中尤以塑料薄膜及其复合材料的使用较广，并且发展最为迅速。

②袋装包装单位量灵活，应用范围广。

袋包装有几克、几十克的小袋，有近千克的中袋，也有几十千克的大袋。

包装的内装物有粉状、颗粒状、胶体、液体、气体和大块状的固体.再加上塑料薄膜具有独特的良好的热封性、印刷性、透明性、防潮防气性等诸多优点.使袋装广泛应用于食品、日化、医药、农副产品加工等工厂的包装。

③袋包装产品紧凑性好，占用空间小。

袋包装材料由于使用柔性材料，包装袋有很好的紧凑性，体积小，占用空间少，运输成本低。

一、包装袋的基本形式和特点目前包装袋有许多种形式，并与灌装、裹包等包装形式相互渗透和替代。

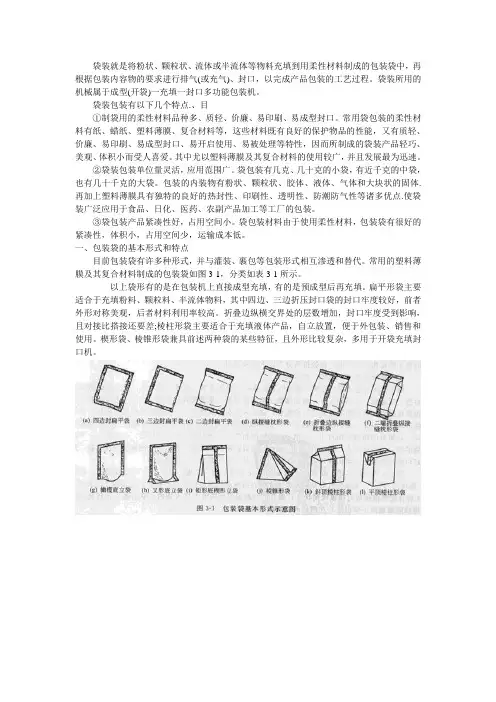

常用的塑料薄膜及其复合材料制成的包装袋如图3-1，分类如表3-1所示。

以上袋形有的是在包装机上直接成型充填，有的是预成型后再充填。

扁平形袋主要适合于充填粉料、颗粒料、半流体物料，其中四边、三边折压封口袋的封口牢度较好，前者外形对称美观，后者材料利用率较高。

折叠边纵横交界处的层数增加，封口牢度受到影响，且对接比搭接还要差;棱柱形袋主要适合于充填液体产品，自立放置，便于外包装、销售和使用。

楔形袋、棱锥形袋兼具前述两种袋的某些特征，且外形比较复杂，多用于开袋充填封口机。

二、典型袋装机的结构及工作原理由于包装袋形式的多样性，决定了完成袋装充填的包装机械的机型和结构形式繁多。

自动充填包装机设备工艺原理自动充填包装机是一种重要的包装机械，广泛应用于各个行业，如食品、医药、化妆品等。

它的主要作用是将产品分装入包装袋中，完成自动充填、密封和切断等工作。

本文将介绍自动充填包装机的设备工艺原理。

工作原理自动充填包装机主要由充填系统、密封系统、输送系统和控制系统等四个部分组成。

其工作原理可以简单描述如下：1.食品等包装物品通过输送系统送入充填系统。

2.充填系统对包装袋进行定量充填。

3.充填后的包装袋通过输送系统进入密封系统。

4.密封系统完成包装袋的封口和切断。

5.封口和切断后的包装袋通过输送系统送出。

整个工作过程需要注意的是，充填和封口过程的速度需要与输送速度协调配合，同时也要控制充填量的准确性和封口质量的稳定性。

设备工艺充填系统充填系统是自动充填包装机中最重要的部分，该系统主要由充填器、计量器和控制器等几个部分组成。

本文以食品行业为例，介绍充填系统的工艺原理。

充填器是充填系统的核心部分。

它主要负责将食品等包装物品分配到各个包装袋中。

充填器分为拉杆式和单向阀门式两种类型。

拉杆式充填器主要用于不易滴流的粘性物料，单向阀门式充填器主要用于液体和粉末等物料。

计量器是充填系统的另一个重要部分，它主要负责控制充填量。

计量器种类繁多，如范围杆式、容积式、重量式等。

根据具体的物料性质和生产要求选择合适的计量器，控制充填量的准确性和稳定性。

控制器是充填系统的指挥中心，它主要负责充填系统的开关、计量器的控制和充填量的调整。

充填速度和充填量可以通过控制器进行调整，以适应不同的产品和包装袋要求。

密封系统密封系统是自动充填包装机的另一个重要部分，它主要负责对包装袋进行加热封口和切断。

密封系统具体包括封口板、加热器、压力辊和切断刀等。

封口板是密封系统的核心部分，它主要用于加热包装袋封口处使之封闭。

封口板通常采用Teflon材质制造，以防止粘连和摩擦，保证封口质量。

加热器是封口板的附件，它主要用于加热封口板，使其达到封口温度。

吉林大学本科毕业设计说明书中文摘要题目颗粒药品包装机设计颗粒药品包装机是具备包装过程中的成型，充填，封口等功能的多功能包装机。

本包装机采用卧式直线型布局机构，可实现薄膜成型，量杯充填，三边热封等功能，用于对颗粒药品的包装。

该机器主要由充填装置，传动系统，横封和纵封装置，成型器，薄膜牵拉供送机构等部件组成。

本次设计的包装机为三边封形式的卧式成型－充填－封口包装机，选用三角板成型器，机械无级调速装置，可调容积量杯充填装置，间歇牵拉和带宽调整机构，横、纵封与切断机构等，以实现包装机的包装参数要求。

关键词：包装机，充填装置，热封，成型器，无级调速，间歇牵拉1第一章引言外文摘要Title Design of particulate medicine packing machineAbstractIn packaging process. Particulate medicine packing machine is a type of multifunction packaging machine which can do forming, filling, sealing. This machine is a horizontal linear type packaging machine, which used in particulate medicine packing, it has functions of film-forming, measuring cup filling, three edge heat-sealing. The major structures of this machine are filling device, transmission system, sealing device, former, film traction and transmition device. This design is three edge sealing type form-fill-seal particulate medicine packing machine, we use deltoid plate former, machinery stepless speed regulating device,adjustable volume mearsuring cup filling device, intermittent traction device, film width control device, traverse and longitudinal sealing mechanism, cutting off mechanism to satisfy the requirement of packing parameters.Keywords Packing Machine, Filling Devices, Heat sealing, Former, Stepless speed regulation, Intermittent traction2吉林大学本科毕业设计说明书目录1引言 (4)2包装机械概述 (5)2.1 包装机械的定义 (5)2.2 包装机械的分类 (5)2.3包装机械的特点 (8)2.4袋成型-充填-封口机简介 (8)3包装机总体方案设计 (9)3.1 包装机的功能要求 (9)3.2 工艺分析 (9)3.3 确定主要执行构件 (9)3.4 设计主传动路线 (16)3.5 设计总体布局 (17)4主要机构设计与计算 (18)4.1 三角板成型器设计 (18)4.2 蜗轮减速器设计 (22)4.3 直齿圆柱齿轮设计 (26)4.4 直齿锥齿轮设计 (29)4.5 V带设计 (32)4.6 同步带设计 (33)4.7 横、纵封尺寸计算 (35)毕业设计总结 (37)致谢 (38)参考文献 (39)3第一章引言1引言包装工业是国民经济支柱产业之一，随着经济的发展，其在国民经济中所占比重和作用越来越大。

毕业设计开题报告2013年3月13日毕业设计开题报告1．结合毕业设计课题情况，根据所查阅的文献资料，撰写2000字左右的文献综述：文献综述一．概述随着社会的发展和人民生活水平的提升，产品的多样化程度越来越高，对于产品的包装要求也相继提高。

在产品生产完毕之后需要进行一道重要的工序——包装封口[1]。

包装机械很大程度上替代了传统手工操作，大大降低了工作强度，同时包装产品美观，正品率高。

包装机械以其高效率、易操作、易维修在各行各业得到了广泛应用。

但是在国内各行业包装机械的使用过程中，机器的自动化程度各有差异，同时标准化、通用化和系列化程度不高，在整个行业内存在重复设计、资源的不合理分配与浪费，同时对于精装产品，包装机械的静力精度、运动精度和动力精度有待提高，机械在运转过程中的噪声有待控制。

因此，需要在充分分析各行业需求与发展前景的基础上，结合包装机械自身发展的特点设计出更为合理，更为人性化，更为通用化的包装机械[2]。

一个国家包装工业的发展水平及其程度，是该国经济生活中文明程度的重要标志包装产业不仅涵盖了包装产品的设计、生产，包装印刷，包装原辅材料供应，包装机械以及包装设备制造等多个生产领域，其包装制品还参与到第一至第三产业，货物流通的每一个环节。

对使用后的包装产品进行处置、回收和再生利用是包装工业永久性的社会责任。

因此，包装产业的发展与全球经济一体化和人类社会可持续发展息息相关，包装产业作为“朝阳产业”，必将对全球制造业发展及其产品的国际间流通产生不可低估的作用[3]。

二.国内发展现状与发展趋势袋成型—充填—封口机是指采用柔性包装材料对粒状粉状、半流体或流体等进行包装，能自动完成制袋、充填、封口、切断等包装过程的机械，是一种典型的、常用的包装机械。

其制袋用的柔性材料通常有纸、蜡纸、塑料薄膜及其复合材料等。

内装物由最初的散粒体发展到胶体、液体、气体和大块状的固体，与此同时,也促进了袋装机不断地更新与发展。
