2013年中考物理题分类汇编-电功率 1

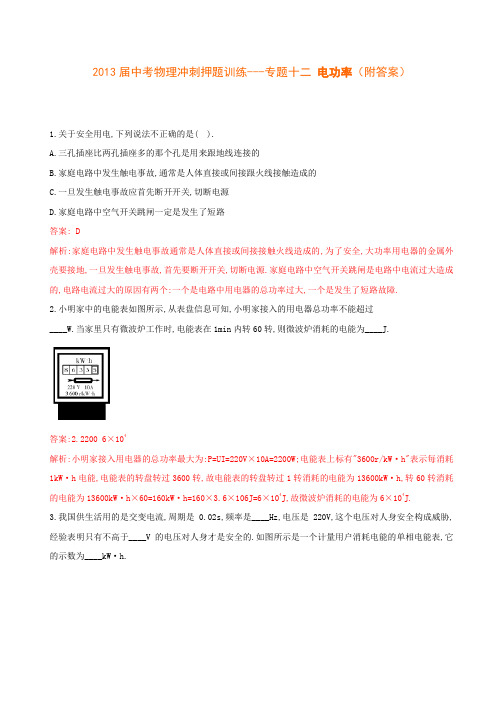

2013届中考物理冲刺押题训练---专题十二电功率（附答案）1.关于安全用电,下列说法不正确的是( ).A.三孔插座比两孔插座多的那个孔是用来跟地线连接的B.家庭电路中发生触电事故,通常是人体直接或间接跟火线接触造成的C.一旦发生触电事故应首先断开开关,切断电源D.家庭电路中空气开关跳闸一定是发生了短路答案: D解析:家庭电路中发生触电事故通常是人体直接或间接接触火线造成的,为了安全,大功率用电器的金属外壳要接地,一旦发生触电事故,首先要断开开关,切断电源.家庭电路中空气开关跳闸是电路中电流过大造成的,电路电流过大的原因有两个:一个是电路中用电器的总功率过大,一个是发生了短路故障.2.小明家中的电能表如图所示,从表盘信息可知,小明家接入的用电器总功率不能超过____W.当家里只有微波炉工作时,电能表在1min内转60转,则微波炉消耗的电能为____J.答案:2.2200 6×104解析:小明家接入用电器的总功率最大为:P=UI=220V×10A=2200W;电能表上标有"3600r/kW·h"表示每消耗1kW·h电能,电能表的转盘转过3600转,故电能表的转盘转过1转消耗的电能为13600kW·h,转60转消耗的电能为13600kW·h×60=160kW·h=160×3.6×106J=6×104J,故微波炉消耗的电能为6×104J.3.我国供生活用的是交变电流,周期是0.02s,频率是____Hz,电压是220V,这个电压对人身安全构成威胁,经验表明只有不高于____V 的电压对人身才是安全的.如图所示是一个计量用户消耗电能的单相电能表,它的示数为____kW·h.答案: 50 36 586.6解析:频率f=1/T=1/0.02s=50Hz4.一台"220V 1000W"的电热水器,正常工作10min消耗的电能是____J;如果它的电源线比标准的细,则它的电阻比标准电源线的电阻大,产生的热量____.答案:4.6×105 多5.PTC是一种新型的半导体陶瓷材料,它的发热效率较高,PTC有一个人为设定的温度.当它的温度低于设定温度时,其电阻值会随它的温度升高而变小;当它的温度高于设定温度时,其电阻值随它的温度升高而变大.如图甲所示的陶瓷电热水壶就使用了这种材料.它的工作电路如图乙所示,R0 是定值电阻,其阻值不受温度的影响.Rt是PTC的电阻,它的电阻值与温度的关系如图丙所示.该电热水壶在Rt设定温度状态工作时,电路消耗的总功率1100W.(1)R0 的阻值为多少?(2)当Rt的温度为130℃时,电路中Rt的实际功率为多少?答案:6.下列四幅图中,符合安全用电的是( ).答案:C7.如图是伏安法测小灯泡电阻?功率的实验电路图.小灯泡正常工作时,两电表的示数如图所示,则下列说法中不正确的是( ).A.在连接电路时,应将开关断开,并将变阻器阻值调至最大值B.小灯泡的额定功率为0.72W,此时电阻为8ΩC.如果将滑片P向a端滑动,则电压表的示数将变大D.如果将滑片P向b端滑动,则小灯泡的实际功率将大于额定功率答案:D 解析:做电学实验时的基本要求"连接电路时,开关应断开,闭合开关前,滑片位于最大值处"都是为了保护电路.小灯泡正常工作时,由电表知U=2.4V,I=0.3A.8.如图所示,电饭锅有两种工作状态:一是锅内水烧开前的加热状态,二是水烧开后的保温状态.其中,犚 2 是加热用的电阻丝.当开关S断开后,犚2 两端的电压是____V;当开关S____(填"闭合"或"断开")后,电饭锅处于加热状态.答案:8.44 闭合9.用如图所示的器材做"测量小灯泡的电功率"的实验,小灯泡上标有"2.5V"的字样.(1)请根据实验目的,用笔画线代替导线,将图(甲)所示的实物连接成实验电路.(2)小刘正确连接电路并检查无误后,闭合开关,发现灯泡不亮,立刻要求老师更换灯泡.小刘的做法是欠妥的,正确的做法应该是____ .(3)解决了上述问题后,小刘发现灯泡发光了.如果要使灯泡正常发光,小刘应该____ .(4)小灯泡正常发光时,电流表的读数如图(乙)所示,则灯泡的额定功率为____W.(5)若电源电压为6V,实验室提供的滑动变阻器有"10Ω 1.5A"和"20Ω 1A"两种规格,则本实验中应选用规格为____的滑动变阻器.答案:9.(1)如图所示(2)断开开关,检查电路故障(3)向左移动滑动变阻器的滑片,同时观察电压表的示数,使其达到2.5V(4)0.8(5)"20Ω 1A"解析:(1)在连接实物电路时,可从电源正极出发,顺着电流的方向依次连接开关?滑动变阻器?小灯泡?电流表,最后接到电源的负极上,在连接过程中,要注意滑动变阻器接线柱的选择,保证滑动变阻器连入电路的电阻最大,注意电流表的量程要选择"0~0.6A",电压表的量程要选择"0~3V";(2)灯泡不亮的原因除灯泡自身灯丝烧坏外,还有可能是小灯泡被短路或电路的其他部位出现断路,所以不要急于更换小灯泡,而应该立即断开开关,检查电路故障;(3)由实物连接图及闭合开关前应将滑片移到阻值最大位置的要求可知,闭合开关后,小灯泡发光,但小灯泡两端的电压会小于额定电压 2.5V,此时应向左移动滑动变阻器的滑片,同时观察电压表的示数,使其达到2.5V;(4)由电流表示数可知小灯泡正常发光时,电路中的电流为0.32A,则小灯泡的额定功率P额=UI=0.32A×2.5V=0.8W;(5)小灯泡正常发光时的电阻为R=U/I=2.5V/0.32A=7.8125Ω,根据串联电路电压分配关系可知,若使用"10Ω 1.5A"的滑动变阻器,即使滑动变阻器全部接入电路中,小灯泡两端的电压也会达到2.63V,即无论怎样移动滑片都不能使小灯泡两端的电压达到2.5V,所以应选用"20Ω 1A"的滑动变阻器.10.小明的妈妈为了改善早餐的营养,买了一台全自动豆浆机,如图甲所示,图乙所示是豆浆机的主要结构:中间部位是一个带动刀头的电动机,用来将原料进行粉碎打浆;外部是一个金属圆环形状的电热管,负责对液体加热煮沸.下表是这个豆浆机的主要技术参数;图丙所示是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的"P t"图像.请解答下列问题:(1)豆浆机正常工作时的最大电流是多大?(2)豆浆机正常工作做一次豆浆,总共消耗的电能是多少?(3)在一次豆浆机工作的时候,小明将家里的其它用电器都关闭,他观察到豆浆机的电热管工作时,家里标有"1200r/kW·h"字样的电能表转盘在1min内转过了20转.此时电路的实际电压是多大?答案:。

新课标中考物理试题分类汇编：电功和电热（一）电功和电热（中考湖南娄底）．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是A．电能表的额定功率为2500WB．电能表的标定电流为5AC．拍照片时，小明家已消耗的电能为9316KW·hD．拍照片时，小明家已消耗的电能为931．6J答案：B（中考重庆）图9所示的是生活中常用的电能表,它的作用是测量,示数是K W·h答案：电功（或消耗的电能）306.9（中考福州市）16．家庭中的电灯、电视机、电风扇等用电器都是联在电路中的。

小林家4月底电能表读数为2708.7 kW·h，5月底电能表读数如图7所示，那么5月份他家消耗了kW·h的电能。

答案：并110（中考贵阳）．对于“电流做功与哪些因素有关”的问题，刘星同学作了如下猜想：猜想A：电流做功可能与电压有关；猜想B：电流做功可能与电流有关；猜想C：电流做功可能与通电时间有关。

为了验证自己的猜想，他选择了如图15甲所示的装置（除电阻丝阻值不同外，其余条件均相同）及电源．开关．电压表．导线若干。

他将两电阻丝串联后接入电路，如图15乙所示。

（1）将两电阻丝串联接入电路的目的是为了控制通过电阻丝的和通电时间相同，他采用的科学探究方法是：。

（2）接通电路前他想：通电一段时间后观察温度计示数的变化，若两只温度计示数变化不同，则说明电流做功与电阻丝两端的有关；这就验证了猜想。

答案：⑴ 电流 控制变量法 ⑵ 电压 A（中考湖州）某37英寸液晶电视机的铭牌上有“220V 200W ”的字样，则该电视机正常工作1小时消耗 千瓦时的电能 答案：0.2（中考丽水）. 如图是一顶太阳能风扇凉帽，凉帽的顶部装有一个太阳能电池板，帽沿装有一个小型电风扇。

电池板在太阳光的照射下，将 能转化为电能，驱动电风扇工作。

电风扇工作时的电压为1.2V ，电流为50mA ，若电风扇正常工作了l 小时，电流做功为 焦。

2013年全国中考物理试题汇编——电功率一、选择题D．节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（2013•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （2013齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（2013四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（2013•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （2013年福州）14．如图10所示电路，电源电压保持不变。

中考物理试题分类解析汇编（第一辑）：第18章电功率一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110ΩD．220Ω2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度中考物理试题分类解析汇编（第一辑）第18章电功率参考答案与试题解析一．选择题（共13小题）1．（2016•青岛）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（）A．66ΩB．6600ΩC．110Ω D．220Ω【分析】知道通过电阻丝的电流和通电1min产生的热量，根据Q=I2Rt求出电阻丝的电阻．【解答】解：由Q=I2Rt可得，电阻丝的阻值：R===110Ω．故选C．【点评】本题考查了焦耳定律的灵活应用，是一道基础题目．2．（2016•广州）如图1所示，规格相同的容器装了相同质量的纯净水，用不同加热器加热，忽略散热，得到如图2所示的水温与加热时间的图线，则（）A．乙中温度计示数为32℃B．加热相同时间，两杯水吸收的热量相同C．吸收相同的热量，甲杯的水升温比乙杯的多D．甲杯的水加热2min与乙杯的水加热3min吸收的热量相同【分析】（1）使用温度计测量液体温度时，先要弄清楚温度计的量程和分度值，读数时视线与液柱最高处所对刻度相垂直，并注意区分温度是零上还是零下；（2）由题知，用不同的热源加热，在相同的时间内加热器放出的热量不同，说明在相同的时间内吸收的热量不同；（3）根据Q=c m△t分析吸收相同的热量，两杯水温度的变化；（4）根据Q=cm△t分析甲杯的水加热2min与乙杯的水加热3min吸收的热量的关系．【解答】解：A、由图知：温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃；“40”在“30”的上方，液柱最高处在两者之间，所以显示的温度高于0℃，为37℃，故A错误；B、实验中，用不同加热器加热，相同时间内，加热器放出的热量不同，所以相同时间内两杯水吸收的热量不同，故B错误；C、两杯中水的质量相同，根据△t=可知，吸收相同的热量，两杯水升高的温度相同，故C错误；D、根据图2可知，甲杯的水加热2min与乙杯的水加热3min升高的温度相同，根据Q=cm△t可知，两杯水的质量相同，所以吸收的热量相同，故D正确．故选D．【点评】本题考查了学生对热量公式的掌握和运用，这类题可以取不同的加热时间（吸热不同），本题同时考查了温度计的读数．3．（2016•扬州）电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是（）A．通过导线的电流小于通过电阻丝的电流B．导线的绝热皮隔热C．导线的电阻远小于电阻丝的电阻D．导线散热比电阻丝快【分析】电炉丝和导线串联，通过的电流和通电时间相同，根据焦耳定律Q=I2Rt可知，电阻越大电流产生的热量越多，据此分析判断．【解答】解：电炉丝跟铜导线串联，通过它们的电流I和通电时间t相等，故A错误；因为Q=I2Rt，R电炉丝＞R导线，所以产生的热量：Q电炉丝＞Q导线，即相同时间内导线产生的热量小于电炉丝产生的热量，而与散热快慢、隔热效果无关，故C正确，BD 错．故选C．【点评】本题主要考查学生对焦耳定律的了解与掌握，分析时注意用好控制变量法．4．（2016•舟山）某同学为探究电流通过导体产生热量的多少跟电阻的关系，设计了如下电路图，其中正确的是（）A．B．C．D．【分析】探究电流通过导体产生的热量与电阻关系时，需保证通过电阻的电流相同，电阻不同，然后结合串并联电路电流规律进行分析．【解答】解：要探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同，因此需让不同阻值的定值电阻串联连接，故ACD错误，B正确．故选B．【点评】本题考查电路图的设计以及控制变量法的应用，关键要明确探究电流通过导体产生的热量与电阻关系，需保证通过电阻的电流相同，电阻不同．5．（2016•临沂）一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（）A．等于额定功率 B．大于额定功率 C．小于额定功率 D．无法判断【分析】由电热器的铭牌可知额定电压和额定功率，根据R=求出电热器的电阻；再根据P=I2R求出通过它的电流是0.5A时电热器的实际功率．【解答】解：由P=可得电热器的电阻为：R===110Ω，通过它的电流是1A时电热器的实际功率为：P′=（I′）2R=（1A）2×110Ω=110W＜P额=440W．故选C．【点评】本题考查了电阻、电功率的计算，关键是公式及其变形式的灵活应用，以及对电热器铭牌含义的理解和掌握．6．（2016•温州）某台灯铭牌上标有“9W”字样，“9W”表示该台灯的（）A．额定功率 B．实际功率 C．额定电流 D．实际电流【分析】明确功率的基本单位，并知道铭牌上所标信息为用电器正常工作时的额定值．【解答】解：某台灯铭牌上标有“9W”字样，就是指灯的额定功率为9W．故选A．【点评】本题考查了学生对电功率的物理意义和用电器铭牌参数含义的理解与掌握，是一道基础题目．7．（2016•南京）如图甲所示电路，电源电压不变，R1是定值电阻，R2是滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化为4.05W【分析】根据电源电压不变列出等式，求出电阻R1的阻值和电源电压，电路中R1和R2串联，由图乙读出最大、最小电流、滑动变阻器两端的电压，电源电压不变，根据P=UI求出最大和最小总功率；再根据P=I2R1求出定值电阻的最大和最小功率．【解答】解：由图一可知，滑片在左端时，电压表被短路，示数为0，电流为I左=1.2A，滑片在右端时，电压表测量滑动变阻器两端的电压U滑=4.5V，电流为I右=0.3A，根据欧姆定律可得：U=I左R1…①U=I右R1+U滑…②两式联立：I左R1=I右R1+U滑，解得R1=5Ω，U=6V，电路总功率的最小值：P小=UI右=6V×0.3A=1.8W，故A正确；电路总功率的最大值：P大=UI左=6V×1.2A=7.2W，故B错误；定值电阻电功率的最小值：P1小=I右2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最大值：P1大=I左2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的变化：△P=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D错误．故选A．【点评】此题主要考查的是学生对电路连接、电功率计算公式的理解和掌握，读懂图象是解决此题的关键．8．（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A．A．只有②、④正确B．只有②、③正确C．只有①、④正确D．只有①、③正确【分析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）根据灯泡的额定电压和额定功率，利用P=UI求出其额定电流；（2）根据串联电路电流相等和分压特点，结合欧姆定律求出滑动变阻器连入电路的阻值大小；（3）根据小灯泡额定电压和电压表的量程确定电压表的示数变化范围；（4）在保护灯泡和电压表的条件下，利用欧姆定律求出电流表的示数范围．【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I===0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min===4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L===5Ω，电路中的最小电流：I min===0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max===10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确．故选A．【点评】本题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流确定电路中的最大电流和电压表的最大示数确定电路中的最小电流，并且要知道灯泡正常发光时的电压和额定电压相等．9．（2016•凉山州）某同学家中有一个电磁炉，上面标有“220V 2000W”的字样，下面关于这个电磁炉的说法中正确的是（）A．使用这个电磁炉时应连接额定电流为10A的保险丝B．这个电磁炉在正常工作时的电阻为484ΩC．这个电磁炉工作时的电功率是2000WD．这个电磁炉正常工作0.5h消耗电能为1.8×106J【分析】（1）已知电炉的额定电压和额定功率，可利用公式I=计算电炉的额定电流，保险丝的额定电流等于或略大于用电器的额定电流；（2）已知电炉的额定电压和额定功率，可利用公式R=计算电炉的电阻；（3）用电器只有正常工作时，其消耗的电功率才为额定功率；（4）知道电炉的额定功率和正常工作的时间，可利用公式W=Pt计算消耗的电能．【解答】解：A．由P=UI可得，电磁炉的额定电流I==≈9.1A，保险丝的额定电流10A略大于电磁炉的额定电流，故A正确；B．由P=可得，电炉正常工作时的电阻R===24.2Ω，故B错误；C．电炉只有两端电压为额定电压时，即正常工作时，其消耗的电功率才为额定功率2000W，故C错误；D．由P=可得，电炉正常工作0.5h消耗的电能W=Pt=2000W×0.5×3600s=3.6×106J，故D错误．故选A．【点评】本题考查了利用电功率的公式计算电阻和电流，以及电功的计算，同时要让学生明确用电器铭牌上数字的含义，在计算过程中要注意单位的换算．10．（2016•盐城）普通电饭锅具有加热和保温两种工作状态，内部电路由一根电热丝和两只开关组成，开关S1受温度控制，当温度低于65℃时自动闭合，高于85℃时自动断开；开关S2须手动闭合，按下按钮时S2闭合，当温度升高到103℃时S2自动断开，此后不能自动闭合．下列判断正确的是（）A．用冷水煮饭，按下按钮后，只有S2是闭合的B．用冷水煮饭，按下按钮后，S1和S2同时断开C．用电饭锅烧冷水，不按下按钮，水也能被加热D．用电饭锅烧冷水，按下按钮，水被烧开后，温度保持在65℃﹣85℃之间【分析】由题意可知，分析食物从加热到65℃再到85℃时的加热过程以及温度降到65℃后的保温过程即可得出电饭锅的工作原理．【解答】解：（1）用冷水煮饭，冷水温度低于65℃，开关S1受温度控制，自动闭合，所以按下按钮后，S1和S2同时闭合，故A、B错误；（2）用电饭锅烧冷水，不按下按钮，开关S1受温度控制，当温度低于65℃时自动闭合，水也能被加热，故C正确；（3）水烧开后，温度升高到85℃时，开关S1自动断开，电饭锅处于保温状态；由于散热，待温度降至65℃时，S2自动闭合，电饭锅重新加热，温度达到85℃时，S2又自动断开，再次处于保温状态，因此水被烧开后，温度保持在65℃﹣85℃之间，故D正确．故选CD．【点评】本题取材于我们常见的电饭锅，考查有关电路的知识，可以激发同学们对物理的学习兴趣了，同时能了解更多的生活常识．11．（2016•娄底）小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（）A．电能表是测量用电器电功率的仪表B．此电能表适用于电流方向一秒钟改变50次的交流电路C．小明家5月初至6月初消耗的电能是105kW•hD．若电能表转盘在10min内转过250转，则用电器的总功率为1kW【分析】（1）电能表是用于测量电能的仪表；（2）交流电完成一次周期性变化需要的时间叫周期，单位时间内完成周期性变化的次数叫频率；（3）读出5月和6月份电能表的示数，而后计算出电能多少即可；（4）2500R/kW•h表示每消耗1kW•h的电能，电能表的转盘转2500转，据此求出10min内消耗的电能，再根据P=求出该电能表上用电器的总功率．频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；B、频率为50Hz的交变电流，周期T=0.02s，一个周期内电流方向改变2次，所以在1s时间内电流方向改变100次，故B错误；C、6月初的示数1537.7kW•h，5月初，小明家中的电能表示数1432.7kW•h，故小明家5月初至6月初消耗的电能是W=1537.7﹣1432.7=105kW•h，故C正确；D、电能表的转盘转250转消耗的电能为：W=kW•h=0.1kW•h，该电能表上用电器的功率：P===0.6kW，故D错误．故选C．【点评】本题考查了电能表的作用和消耗电能的计算，关键是电能表参数含义的理解与掌握．12．（2016•南充）已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（）A．720J，120J B．720J，720J C．720J，600J D．600J，120J【分析】电动机正常工作时其电路是非纯电阻电路，产生的热量只能用Q=I2Rt计算，消耗的电能只能用W=UIt计算．【解答】解：电动机产生的热量：Q=I2Rt=（2A）2×0.5Ω×60s=120J．电动机消耗的电能为W=UIt=6V×2A×60s=720J．故A正确，BCD错误．故选A．【点评】本题考查了电动机中的转化的能量的计算．在电动机工作时，电能转化为了机械能和内能，内能大小只能由Q=I2Rt计算．对外做功由能量守恒求解即可．13．（2016•广安）电业局为每一户居民安装了一个仪表，用该仪表来测量居民家中每个月消耗的电能，从而计算出该交多少电费．该仪表的中文标准名称及国际通用读数单位是（）A．电能表﹣kW•h B．电压表﹣V C．电流表﹣A D．电表﹣度【分析】（1）电功是表示电流做功多少的物理量，指的是一段时间内消耗电能的多少；（2）电能表是测量电功（电能）的仪表，使用时串联在电路里．【解答】解：电能表（俗称电度表）是用来测用户消耗电能多少的仪表，国际单位是千瓦时（kW•h），俗称“度”；电流表是测量电路中电流大小的仪表，国际单位是安培（A）；电压表是测量电路两端电压大小的仪表，国际单位是伏特（V）；故A符合题意，BCD不符合题意．故选：A．【点评】本题考查了电学中测量工具的作用，对常见仪表、仪器、工具要知道它的用途，并会正确使用，属于基础性题目，比较简单．。

2013年全国各地中考物理试题分类汇编：九上第十三章：内能一、选择题1、（福州）年初福州森林公园的梅花开得好美，小雪不禁想起“墙角数枝梅，凌寒独自开，遥知不是, 为有暗香来”。

漫步丛中，她闻到淡淡梅花香，其原因是（ ） A ．分子很小 B ．分子间存在引力C ．分子在不停地做无规则运动D ．分子间存在斥力2、（雅安） 有关分子热运动, 下列说法正确的是（ ）A. 液体很难被压缩, 说明分子间有引力B. 用手捏海绵, 海绵的体积变小了, 说明分子间有间隙C. 有霾天气大量极细微的尘粒悬浮在空中, 说明分子在做无规则运动D. 在做墨水滴入水中的扩散实验中, 我们看不到墨水的分子在运动3、（湛江）5.5月31日是“世界无烟日”，吸烟有害健康已成为同学们的共识，会议室里贴了如图3的标志，这主要是考虑到在空气不流通的房间里，只要有一个人吸烟，整个房间就会充满烟味， 这是因为（ ）A ．分子在不停地运动B ．分子间有引力C ．分子间有斥力D ．物质是由分子组成的 4、（绵阳）如图所示，在装着红棕色二氧化氮气体的瓶子上面，倒扣一个空瓶子，使两个瓶口相对，之间用一块玻璃板隔开．抽出玻璃板后，比空气密度大的二氧化氮进到了上面的瓶子．这个现象说明（ ）5、（绵阳）夏天，人们喜欢到海边度假．白天，海风拂面，带来丝丝凉意，夜间却不会很凉．而沙漠的夏天昼夜温差可达50℃．对这种现象的解释，正确图38、（龙岩）质量相等、初温相同的水和煤油，分别用两个相同的电加热器加热（不计热损失），加热过程中温度变化如图6所示，则下列判断正确的是（ ）A ．甲的比热容大，是水B ．甲的比热容大，是煤油C ．乙的比热容大，是水D ．乙的比热容大，是煤油9、（宜宾）在如图所示事例中，不属于．．．做功改变内能的是10、（温州）木工师傅做家具时，来回拉动锯条锯木头．锯条温度将升高．该过程主要通过 （ ）A.热传递使锯条的内能增加B.做功使锯条的内能增加C.热传递使锯条的内能减少D.做功使锯条的内能减少11、（广州） 水的比热容比煤油的大。

1电功率练习题注：*号表示难度，*最简单，5*最难，中考题难度在2*和3*之间。

一． 电功率的概念。

关键考察点：电功率是电流做功的快慢，电功才是电流做功的多少。

电功率是电流在单位时间内做功的多少。

二． 电功率的计算 关键考点：根据电功率的定义以及推导公式计算电阻，灯泡或者家庭电路中的功率大小。

(注意：非纯电阻电路只能用P=UI)公式：P=。

（焦耳与千瓦·时之间的相互转化：将时间全部化成秒，功率全部化成瓦；或者将时间全部化成小时，功率全部化成千瓦）熟记用欧姆定律推导P 的三种表达式。

P==R=UI 。

（功率，电压，电阻，电流，4个量知2求2） 1.*电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW ·h ，它的电功率是__________W 。

2. *（2012鸡西）铭牌上标有“220V 11W ”的节能灯，正常工作时的电流为A ，若它每天正常工作2小时，那么一个月消耗 kW ·h 的电能（一个月按30天计算）。

3. *（2012昆明）一台家用电视机待机状态下的电功率大约是10W ，这表示1秒钟电流做的功是_________。

如果这台电视机平均每天的待机时间以18h 计，那么在待机状态下100天消耗的电能是_________kW ·h 。

串、并联电路中电功率的规律1. 在串联电路中，由于流经各个用电器的电流均相等，由公式P=I2·R可知，P1=I2·R1,P2=I2·R2,···,Pn=I2·Rn,(1)P 总=P1+P2+···+Pn 即在串联电路，电路的总功率等于各用电器的功率之和。

即在串联电路，电路的总功率等于各用电器的功率之和。

中考物理试题分类汇编——电功率（100套）一、选择题D．节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（2013•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （2013齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（2013四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（2013•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （2013年福州）14．如图10所示电路，电源电压保持不变。

2013年全国各地中考物理试题分类汇编--电学压轴题之传感器、变阻器等问题1、（2013孝感）如下图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0——0.6A的电流表），R X为压敏电阻，它的上表面面积为10cm2，其他阻值与所受压力的变化如下图乙所示，当油箱加满油时，油量指示表的示数如下图丙所示。

（1）当R X所受压力为零时，R X的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）（3）油箱装满油时，油对R X的压力与压强各为多少？（1）当F=0时，由图乙可知R X =300Ω（2）当油箱内汽油用完时，F=0，R X =300Ω由欧姆定律得I=U/(R X +R0 )=24V/(300Ω+10Ω)=0.08A(3)当油箱加满油时，由题意及图丙可知，此时I=0.6A结合I=U/(R X +R0 ) 得，R X =U/I－R0 =24V/0.6A－10Ω=30Ω当R X =30Ω时，由图乙可知此时F=2.8N油对R X的压强p=F/S=2.8N/(10×10-4m2)=2.8×103Pa2、（2013河南）小强利用压力传感器、电磁继电器、阻值可调的电阻R等元件，设计了一个汽车超载自动报警电路，如图16所示。

他了解到这种压力传感器所受压力越大时，输出的电压U就越大，二者的关系如图17所示。

闭合开关S，当继电器线圈中电流大于或等于20mA时，衔铁被吸合。

已知传感器的输出电压U即为继电器控制电路的电源电压，线圈的电阻为20Ω。

(1)车辆不超载时，工作电路中绿灯亮；当传感器所受压力增大到一定程度时，红灯亮，说明汽车超载。

请你判断灯________ (选填“L1”或“L2”)是红灯。

(2)某水平公路桥禁止质量大于或等于20t 的车辆通行，要用小强设计的装置为此桥报警，R 的阻值应调节为多少?（g 取10N/kg ）(3)在水平路面上，要使该装置报警，通过车辆的最小重力为多少？ (4)请你运用所学物理知识，说明超载的一项危害。

全国各地中考物理分类汇编《电功与电功率》新课标1.一个家用电能表的盘面上标有“3000 r／kW·h”字样，它表示每消耗1kW·h的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s内转了210转，则热水器消耗的电能是，这个热水器放出的热量能使质量为__________的水温度升高10℃．[ 假设没有能量损失，已知：c水= 4.2×10 3 J/（kg·℃）]2.广州市2006（7分）供电局以每两个月为一个抄表计费周期，小明家收到06年1、2月的电费通知单，通知单上附有他家近几个月的用电量图表，如图15所示．220V、额定功率1100W的电暖器，其他用电器的使用情况与05年11、12月相同．这台电暖器在额定电压下工作时电流多大？请你估算小明家06年1、2月使用电暖器共多少小时3.盐城市二○○六小明家的电能表如图所示，家中用电器的总功率不能超过 W.当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是 J，它的电功率为 W.4.济宁市二○○六物业工作人员来李明家收电费，他观察到李明家电能表的情况如图3所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费__ ____元。

李明家同时使用的用电器总功率不得超过W。

5.莱芜市2006测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。

（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。

图3（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。

于是小刚提出以下猜想： A ．可能是灯丝断了 B ．可能是小灯泡短路 C ．可能是变阻器开路 究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。

下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。

2013年中考物理试题汇编——电功率一、选择题D．节能灯（2013镇江）11．LED灯具有节能、环保特点．“220V 8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（2013•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（2013•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（2013•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （2013齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（2013四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（2013•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （2013年福州）14．如图10所示电路，电源电压保持不变。
