风管采用镀锌钢板厚度标准
风管是建筑中非常重要的组成部分，用于输送、循环和调节空气。
为了确保风管的使用寿命和良好的工作性能，必须使用适当的材料和厚度。
这里我们将重点介绍风管采用镀锌钢板的厚度标准。
镀锌钢板是钢板表面镀上一层锌以增强耐腐蚀能力的材料，其厚度通常以mm（毫米）为单位。
在设计和制造风管时，应根据实际需要选择适当厚度的镀锌钢板。
对于风管平板部分，通常采用以下标准：
- 风管长边≤800mm（含800mm）的，采用0.8mm厚度的镀锌钢板；
- 风管长边＞800mm的，采用1.0mm厚度的镀锌钢板。
2. 风管支撑环厚度标准
注意事项：
- 风管接头处应加强加固处理，并使用相应的密封材料进行密封；
- 风管板材应符合GB/T2518-2008标准；
- 风管的制造和安装需按照相关国家及行业标准进行。
总之，风管的厚度应根据所需的使用及施工环境的实际情况进行合理的选择，以确保风管的质量和使用寿命。
采用适当的厚度的镀锌钢板是保证风管质量的关键之一，而上述标准则为我们提供了有效的参考。
风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。
二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。
根据公司设备特点，加工优势就是共板法兰。
下表确定：镀锌钢板风管板材厚度1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm；2.风管边长（直径）小于或等于300mm时，边长（直径）的允许偏差为±2mm；风管边长（直径）大于300mm时，边长（直径）的允许偏差为±3mm；3.管口应平整，其平面度的允许偏差为2mm；矩形风管两条对角线长度之差不应大于3mm；4.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。
5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm。
单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。
9.角铁法兰风管的翻边应紧贴法兰，翻边量均与、宽度应一致，不应小于6mm，且不应大于9mm。
图1：下图为成型风管图图2：下图为风管合口图图3：下图为风管联合口咬口图说明：图中L1=；L2=6-7mm五、角铁风管法兰的制作：1、角铁风管角钢的选用：21）中低压风管角钢法兰螺栓孔距≤150，高压≤100。
2）角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。
法兰的焊缝应熔合良好、饱满，不得有夹渣和孔洞；法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。
3）壁厚小于或等于的风管套入角钢法兰框后，应将风管端面翻边，并用铆钉铆接。
风管的翻边应平整、紧贴法兰、宽度均匀，翻边高度不应小于 6 mm；咬缝及四角处应无开裂与孔洞；铆接应牢固，无脱铆和漏铆。
通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)和产品清单。
2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。
3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。
4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

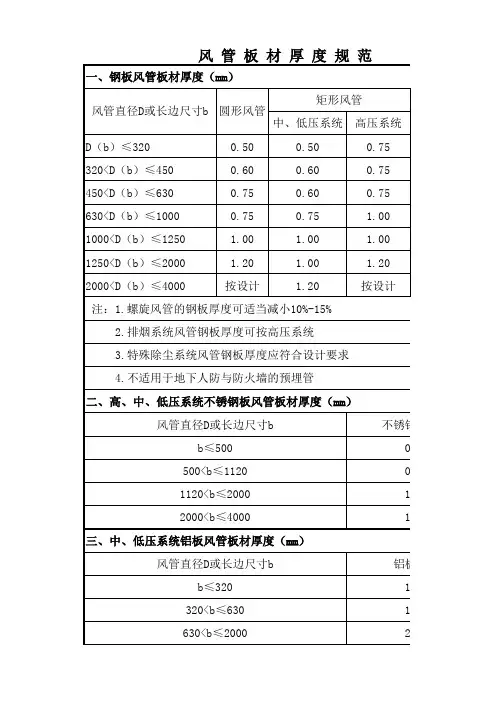

风管板材厚度规格要求：二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。
2、吊杆根据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。
当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。
3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。
4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。
对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以。
螺旋风管的支、吊架间距可以适当增加。
支、吊架间距在法兰上。
2、保温风管不能直接与支吊架接触，应垫上坚固的隔热材料，其厚度与保温风管厚度相同，防止产生“冷桥”。
3、聚氯吞烯风管也与钢板风管一样采用支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：2.支架的抱箍制作应与风管留有一定间隙，便于风管伸缩。
风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。
在无特殊要求的情况下，法兰垫料按下表选用。
法兰垫料材质的选用①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。
安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。
②插接式连接：主要用于矩形或圆形风管连接。

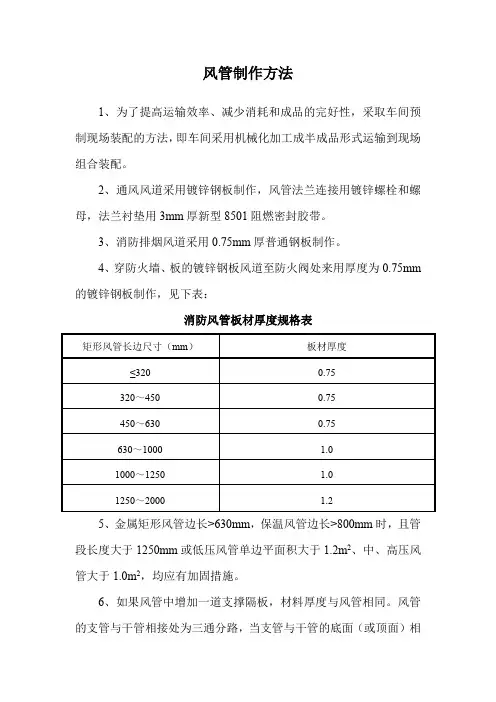

风管制作方法1、为了提高运输效率、减少消耗和成品的完好性，采取车间预制现场装配的方法，即车间采用机械化加工成半成品形式运输到现场组合装配。
2、通风风道采用镀锌钢板制作，风管法兰连接用镀锌螺栓和螺母，法兰衬垫用3mm厚新型8501阻燃密封胶带。
3、消防排烟风道采用0.75mm厚普通钢板制作。
4、穿防火墙、板的镀锌钢板风道至防火阀处来用厚度为0.75mm 的镀锌钢板制作，见下表：消防风管板材厚度规格表5、金属矩形风管边长>630mm，保温风管边长>800mm时，且管段长度大于1250mm或低压风管单边平面积大于1.2m2、中、高压风管大于1.0m2，均应有加固措施。
6、如果风管中增加一道支撑隔板，材料厚度与风管相同。
风管的支管与干管相接处为三通分路，当支管与干管的底面（或顶面）相距<150mm时，做成弧形三通，相距在150mm以上者做成插管式三通，连接要严密。
7、风管弯头按《91SB6》标准图制作。
空调、风管软接材料为阻燃尼龙帆布制作，排烟系统可采用不燃软性材料制作。
8、金属矩形风管与角钢法兰连接时，当管壁厚度≤1.5mm时可采用翻边铆接，铆接应牢固；当管壁厚度>1.5mm时，可采用满焊或翻边间断焊。
矩形风管法兰用镀锌铆钉铆固，法兰在铆固前先除锈再刷樟丹两道，矩形风管咬口处应严密、平整、无毛刺。
9、通风管道的联接方式为角钢法兰联接，适用于高压通风系统（防排烟系统及超静压系统）。
金属矩形风管法兰用料规格表10、矩形风管弯管边长大于800mm时应设置导流片，导流片的弧度应与弯管角度相一致。
风管转弯半径一般R=D。
矩形短半径弯头应加导流叶片，导流叶片厚度为风管的两倍，不小于60mm，片数不得少于两片。
11、风管的咬口形式做如下选择：矩形风管或配件的四角组合采用联合角咬口。
咬口宽度和留量根据板材厚度定。
12、风管咬口缝结合要紧密，咬缝宽度要均匀，操作时，用力均匀，不宜过重，不能出现有半咬口或胀裂现象。
通风与空调工程施工质量验收规范风管厚度岩棉防火风管包裹，陶瓷纤维防火风管包裹，郑州中天建筑节能玻镁板防火风管包裹，泡沫渗透板防火风管包裹，硅脂板防火风管包裹郑州中天建筑节能，硅岩板防火风管包裹，防火卷材防火风管包裹，郑州中天建筑节能硅酸铝防火风管包裹，硅酸铝针刺毯防火风管包裹，郑州中天建筑节能通风与空调工程施工质量验收规范验收新规范通风与空调工程施工质量验收规范》GB50243-2016现行国家标准GB 50243-2016《通风与空调工程施工质量验收规范》中P13 第4.2.3金属风管的制作应符合下列规定：郑州中天建筑节能金属风管的材料品种、规格、性能与厚度应符合设计要求。
当风管厚度无设计要求时，应按本规范执行。
钢板风管的板材厚度应符合表4.2.3-1的规定。
镀锌钢板的镀锌层厚度应符合设计或合同规定，当设计无规定时，不应采用低于80g/㎡板材。
P20 第4.2.6郑州中天建筑节能复合材料风管的制作应符合下列规定：复合风管的材料品种、规格、性能和厚度应满足复合设计的要求。
复合板的内外包覆层应粘贴牢固，表面平整无破损，内部保温材料不得外露。
夹芯彩钢板复合材料风管，应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。
当用于排烟系统时，内壁金属板的厚度应符合表4.2.3-1的规定。
第3.3.7郑州中天建筑节能机械加压送风系统应采用管道送风,且不应采用土建风道。
送风管道应采用不燃材料制作且内壁应光滑。
当送风管道内壁为金属时,设计风速不应大于20m/s;当送风管道内壁为非金属时,设计风速不应大于15m/s;送风管道的厚度应符合现行国家标准《通风与空调工程施工质量验收规范》GB 50243的规定。
3.3.8机械加压送风管道的设置和耐火极限应符合下列规定:1竖向设置的送风管道应独立设置在管道井内.当确有困难时,未设置在管道井内或与其他管道合用管道井的送风管道﹐其耐火极限不应低于1.00h;水平设置的送风管道,当设置在吊顶内时,其耐火极限不应低于0.50h;当未设置在吊顶内时,其耐火极限不应低于1.C0h。
不锈钢风管厚度标准不锈钢风管作为一种常见的通风设备，在工业和建筑领域得到了广泛的应用。
其主要作用是输送空气、排放废气和调节室内空气的温度和湿度。
在实际使用中，不锈钢风管的厚度标准对其使用效果和安全性有着重要的影响。
因此，正确选择不锈钢风管的厚度标准是至关重要的。
首先，不锈钢风管的厚度标准应符合国家标准和行业规范。
国家标准对于不锈钢风管的厚度有着明确的规定，以确保其在使用过程中能够承受一定的压力和温度变化，保证其安全可靠。
同时，行业规范也会对不同场合和用途的不锈钢风管提出相应的厚度要求，以满足特定的工程需求。
其次，不同材质和制作工艺的不锈钢风管在厚度标准上也存在差异。
一般来说，不锈钢风管的厚度应根据其所承受的压力、温度和环境腐蚀程度来确定。
例如，在高温和腐蚀性气体环境下，不锈钢风管的厚度需要相对增加，以确保其使用寿命和安全性。
而在一般通风环境下，厚度标准可以适当减小，以降低成本和减轻重量。
此外，不锈钢风管的厚度标准还应考虑到其连接和支撑结构的影响。
在实际安装和使用中，不锈钢风管需要通过连接件和支撑结构来保持整体稳定性。
因此，厚度标准的选择也需要综合考虑连接和支撑的影响，以确保整体结构的稳固和可靠。
总的来说，不锈钢风管的厚度标准是一个综合考量的结果，需要根据具体的使用环境、工程要求和国家标准来确定。
正确选择不锈钢风管的厚度标准，可以保证其使用效果和安全性，延长其使用寿命，降低维护成本，提高整体工程质量。
综上所述，不锈钢风管的厚度标准对于其使用效果和安全性至关重要，需要根据国家标准、行业规范、材质和制作工艺、连接和支撑结构等因素来进行综合考量和选择。
只有在正确选择厚度标准的前提下，不锈钢风管才能发挥其最大的作用，为工程和建筑领域提供可靠的通风设备。
风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》（GB50243-2002）、及国家建材和质量保证体系并应满足消防部门的检测要求。
二、镀锌风管的种类：根据法兰的不同分为：共板法兰、角铁法兰、插条式法兰、德国法兰等。
根据公司设备特点，加工优势就是共板法兰。
共板法兰风管插条风管德国法兰风管角钢法兰风管直管1160mm 1220mm 1250mm 1230mm直管（堵）1175mm 1205mm 1220mm 1210mm直管（口）1205mm 1235mm 1250mm 1240mm三、空调排风、通风系统、消防排烟系统采用镀锌钢板风管，板材厚度按下表确定：镀锌钢板风管板材厚度风管长边尺寸b空调、通风低压系统（P≤500Pa)中压系统（500Pa<P≤1500Pa)消防排烟高压系统（P>1500Pa)b≤320 0.5 0.75 320＜b≤450 0.6 0.75450＜b≤630 0.6 0.75630＜b≤1000 0.75 1.01000＜b≤1250 1.0 1.01250＜b≤2000 1.0 1.22000＜b＜4000 1.2 1.2 四、风管的制作：1.风管与配件的咬口应紧密，宽度应一致，圆弧应均匀，两端面平齐，风管无明显的扭曲与翅角，表面应平整，凹凸不大于10mm ；2.风管边长（直径）小于或等于300mm 时，边长（直径）的允许偏差为±2mm ；风管边长（直径）大于300mm 时，边长（直径）的允许偏差为±3mm ；3.管口应平整，其平面度的允许偏差为2mm ；矩形风管两条对角线长度之差不应大于3mm ；4.风管与法兰采用铆接连接时，铆接应牢固、不应有脱铆和漏铆现象；翻边应平整、紧贴法兰，其宽度应一致；咬缝与四角处不应有开裂与孔洞。
5.风管内外表面不应有严重的划痕；6.风管板材拼接的咬口缝应错开，不应形成十字交叉缝；7.洁净空调系统风管不应采用横向接缝；8.风管为联合角咬口形式，单咬口长度为6mm~8mm 。
