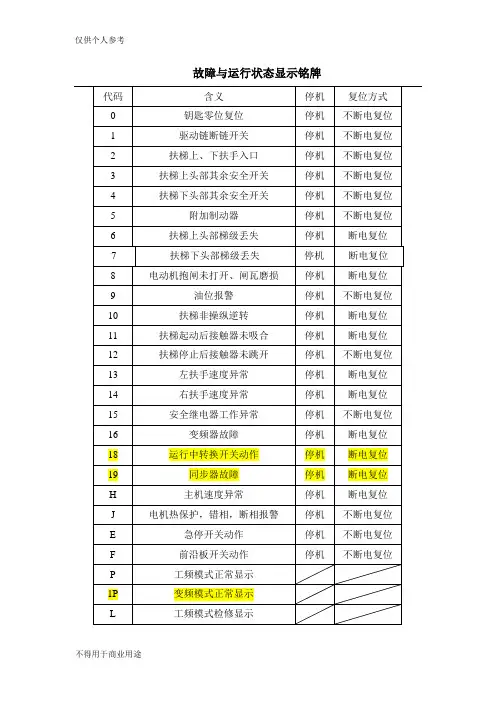

故障与运行状态显示铭牌
1．扶梯“8”号故障的处理：抱闸打开检测，009-321 -0109抱闸开关接常开，两只串联，抱闸打开时两只开关同时接通，0109点点亮，扶梯正常运行。
如其中一侧抱闸没打开，开关未接通，0109点不亮，显示“8”号故障，扶梯保护。
闸瓦磨损检测，009-323-0111闸瓦开关接常开，两只并联，当检测到某一侧闸瓦磨损，开关接通，0111点点亮，显示“8”号故障，20502输出，扶梯被保护。
调整抱闸间隙，确保开关可靠工作。
仅供个人用于学习、研究；不得用于商业用途。
For personal use only in study and research; not for commercial use.
Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.
Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.
以下无正文。

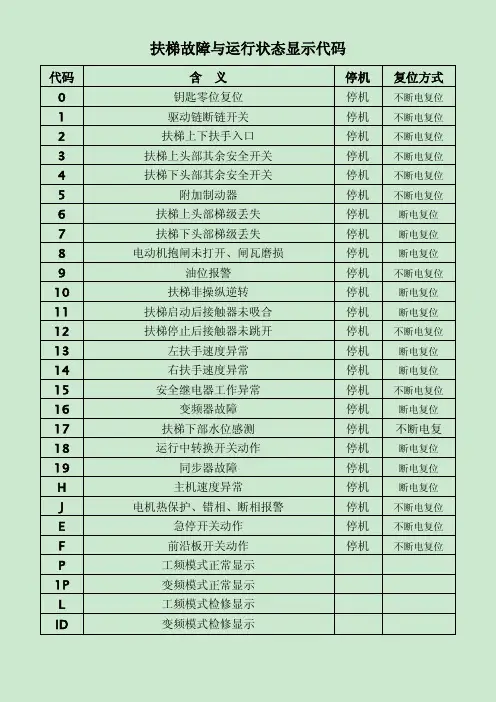

扶梯故障与运行状态显示代码
代码含义停机复位方式0钥匙零位复位停机不断电复位1驱动链断链开关停机不断电复位2扶梯上下扶手入口停机不断电复位3扶梯上头部其余安全开关停机不断电复位4扶梯下头部其余安全开关停机不断电复位5附加制动器停机不断电复位6扶梯上头部梯级丢失停机断电复位7扶梯下头部梯级丢失停机断电复位8电动机抱闸未打开、闸瓦磨损停机断电复位9油位报警停机不断电复位10扶梯非操纵逆转停机断电复位11扶梯启动后接触器未吸合停机断电复位12扶梯停止后接触器未跳开停机不断电复位13左扶手速度异常停机断电复位14右扶手速度异常停机断电复位15安全继电器工作异常停机不断电复位16变频器故障停机断电复位17扶梯下部水位感测停机不断电复18运行中转换开关动作停机断电复位19同步器故障停机断电复位H主机速度异常停机断电复位J电机热保护、错相、断相报警停机不断电复位E急停开关动作停机不断电复位F前沿板开关动作停机不断电复位P工频模式正常显示
1P变频模式正常显示
L工频模式检修显示
ID变频模式检修显示。
奥的斯电梯故障代码1. 引言奥的斯电梯是一种常见的垂直交通工具，广泛应用于各种建筑物中。
然而，电梯在使用过程中可能会遇到各种故障，这给人们的日常出行和生活带来了一定的困扰。
为了更好地维护和修复电梯故障，奥的斯电梯公司开发了一套故障代码系统，用于诊断和定位电梯故障。
本文将介绍奥的斯电梯故障代码的相关内容。
2. 奥的斯电梯故障代码的基本原理奥的斯电梯故障代码的基本原理是通过电梯的传感器和控制系统来检测并记录电梯的各种行为和状态。
当电梯出现故障时，控制系统会根据故障的特定情况生成相应的故障代码。
这些故障代码由数字和字母组成，每个代码代表着一种具体的故障类型或情况。
3. 常见的奥的斯电梯故障代码及其含义下面是一些常见的奥的斯电梯故障代码及其含义：•E01: 电梯门未关闭。
这个故障代码表示电梯门没有完全关闭，可能是由于门的传感器故障或者其他原因导致的。
•E02: 电梯门无法打开。
这个故障代码表示电梯门无法打开，可能是由于门锁故障、门的控制电路故障等原因。
•E03: 电梯超载。
这个故障代码表示电梯内的载荷超过了电梯的额定承载能力，可能会导致电梯无法正常运行。
•E04: 电梯运行速度异常。
这个故障代码表示电梯的运行速度超出了正常范围，可能是由于电机故障、轿厢重量不平衡等原因引起的。
•E05: 电梯停电。
这个故障代码表示电梯所在的建筑物停电，导致电梯无法正常运行。
•E06: 电梯位置偏移。
这个故障代码表示电梯的位置传感器检测到电梯位置与实际位置不匹配，可能是由于传感器故障或者机械部件故障导致的。
以上仅是一些常见的奥的斯电梯故障代码及其含义，实际情况可能更复杂。
当电梯出现故障时，维修人员可以通过查看故障代码并根据其含义来确定故障的具体原因，从而进行相应的维修和修复工作。
4. 总结奥的斯电梯故障代码是一种用于诊断和定位电梯故障的重要工具。
通过故障代码，维修人员可以更快速地了解电梯故障的具体情况，并采取有效的措施进行修复。
西子奥的斯扶梯故障代码概述：西子奥的斯扶梯是一种常见的交通工具，在商场、地铁站等公共场所经常见到。
然而，由于长期使用和各种原因，斯扶梯可能会出现故障。
本文将详细介绍西子奥的斯扶梯常见的故障代码及其解决方法。
1. E001故障代码：E001故障代码表示斯扶梯的主轴故障。
这可能是由于主轴驱动系统的损坏或过热引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复驱动系统。
2. E002故障代码：E002故障代码表示斯扶梯的步履链故障。
这可能是由于步履链张紧器失效、链条松弛或链轮损坏而引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员调整或更换步履链。
3. E003故障代码：E003故障代码表示斯扶梯的紧急制动器故障。
这可能是由于制动器线圈断路、电源故障或制动器磁铁损坏引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复紧急制动器。
4. E004故障代码：E004故障代码表示斯扶梯的导轨故障。
这可能是由于导轨脱落、导轨轨面磨损或导轨连接螺栓松动引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复导轨。
5. E005故障代码：E005故障代码表示斯扶梯的进出口装置故障。
这可能是由于进出口装置的感应器故障、控制电路故障或装置机构损坏引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员检查和修复进出口装置。
6. E006故障代码：E006故障代码表示斯扶梯的链轮故障。
这可能是由于链轮磨损、链轮脱落或链轮轴故障引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员调整或更换链轮。
7. E007故障代码：E007故障代码表示斯扶梯的步履链轴故障。
这可能是由于步履链轴磨损、步履链轴断裂或步履链轴支承损坏引起的。
解决此问题的方法是停止使用斯扶梯，并通知维修人员修复或更换步履链轴。
8. E008故障代码：E008故障代码表示斯扶梯的紧急停止按钮故障。
这可能是由于按钮开关故障、控制电路故障或按钮灯坏了引起的。

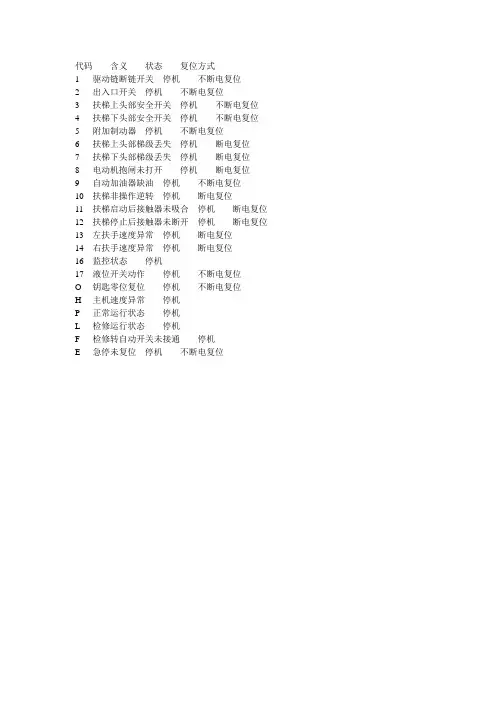

代码含义状态复位方式
1 驱动链断链开关停机不断电复位
2 出入口开关停机不断电复位
3 扶梯上头部安全开关停机不断电复位
4 扶梯下头部安全开关停机不断电复位
5 附加制动器停机不断电复位
6 扶梯上头部梯级丢失停机断电复位
7 扶梯下头部梯级丢失停机断电复位
8 电动机抱闸未打开停机断电复位
9 自动加油器缺油停机不断电复位
10 扶梯非操作逆转停机断电复位
11 扶梯启动后接触器未吸合停机断电复位
12 扶梯停止后接触器未断开停机断电复位
13 左扶手速度异常停机断电复位
14 右扶手速度异常停机断电复位
16 监控状态停机
17 液位开关动作停机不断电复位
O 钥匙零位复位停机不断电复位
H 主机速度异常停机
P 正常运行状态停机
L 检修运行状态停机
F 检修转自动开关未接通停机
E 急停未复位停机不断电复位。
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
