钒铁的生产

氮化钒铁生产工艺
氮化钒铁是一种重要的合金材料，广泛应用于钢铁、航空航天、电子
等领域。

其生产工艺主要包括原料配比、炉型选择、炉温控制等方面。

下面将详细介绍氮化钒铁的生产工艺。

一、原料配比
氮化钒铁的主要原料是钒铁和氨气。

钒铁的品质对氮化钒铁的生产质
量有着重要的影响。

一般来说，钒铁的钒含量越高，氮化钒铁的氮含
量就越高。

同时，钒铁的硫含量也会影响氮化钒铁的质量，硫含量过
高会导致氮化钒铁的氮含量下降。

因此，在原料配比时，需要根据生
产要求选择合适的钒铁品质，并控制硫含量在一定范围内。

二、炉型选择
氮化钒铁的生产炉型主要有电炉和高炉两种。

电炉生产氮化钒铁的优
点是生产周期短，能够快速调整生产工艺，适应市场需求的变化。

而
高炉生产氮化钒铁的优点是生产成本低，能够大规模生产，适合长期
稳定的生产。

因此，在选择炉型时，需要根据生产需求和市场情况进
行综合考虑。

三、炉温控制
炉温控制是氮化钒铁生产中的关键环节。

炉温过高会导致氮化钒铁的氮含量下降，炉温过低则会导致氮化钒铁的产量下降。

因此，在生产过程中，需要根据原料配比和炉型选择合适的炉温，并进行精确的控制。

同时，还需要根据生产情况和市场需求进行调整，以保证生产质量和产量的稳定。

综上所述，氮化钒铁的生产工艺主要包括原料配比、炉型选择和炉温控制等方面。

在生产过程中，需要根据生产要求和市场需求进行综合考虑，以保证生产质量和产量的稳定。

一、高炉炼钢法
高炉炼钢法是钒铁生产的主要方法之一，主要分为转炉-电弧炉法和半钢-电弧炉法。

其生产过程如下：
1. 原料加入：将钒铁生产所需的铁精粉和钒精粉按照一定比例加入高炉炉料中。

2. 烧结还原：炉料在高温条件下被烧结，使其结成块状物。

在还原气氛下，钒的氧化物被还原成钒铁。

3. 出钢和出渣：在高炉内产生的静渣中，钒铁含量较高，需要分离出来。

随后，再将不含钒铁的熔渣排出高炉。

同时，还将钢水和熔渣分离。

4. 合模冷却：将分离出来的钒铁放置在具有一定形状的浇口内，依据结构特点和时间温度规律进行冷却，得到所需的钒铁。

相比较其他生产工艺，高炉炼钢法操作简单，不需要严格控制温度和氧化还原条件，但产出的钒铁中含有杂质较多，适用于一些低端产品。

二、氧化物还原法
氧化物还原法是另一种钒铁生产的高效方法，是通过将钢铁冶炼废渣中的钒、铁氧化物还原制得。

其生产过程如下：
1. 加入原料：将废渣、铜渣等粉末原料加入反应炉中，与还原气体接触，使其受到还原。

2. 还原反应：原料中的钒、铁氧化物被还原成钒铁，并与残留的废渣一同被喷出反应器。

3. 充分熔融：将反应喷出的合金块放入熔炼窑中进行充分熔融，使
其混合均匀。

4. 浇注冷却：将熔化的钒铁灌入特制结型器中，并冷却定型。

相比较高炉炼钢法，氧化物还原法产出的钒铁纯度高、含有杂质少，适用于高端产品。

总结：钒铁的生产工艺包括高炉炼钢法和氧化物还原法，前者操作简单但产出的钒铁含有杂质较多，后者产出的钒铁纯度高，但操作复杂。

选择工艺需要根据需求来定。

钒的选矿方法和步骤:钒铁生产的主要原料是钒钛磁铁矿，经选矿富集后，通过高炉炼出含钒生铁，在雾化炉或转炉吹炼过程中提取钒渣。

钒渣经粉碎后配加钠盐(纯碱、食盐或无水芒硝)进行氧化钠化焙烧，使钒成为可溶的偏钒酸钠(NaVO3)，浸取净化后加硫酸铵沉淀出多钒酸铵[(NH4)2V6O16]，再经脱氨熔化，铸成片状五氧化二钒。

要求成分为V2O597～99％，P＜0.05％，S＜0.05％，Na2O+K2O ＜1.5％。

此外也从含钒铁精矿或含钒炭质页岩直接通过化学处理提取五氧化二钒。

电硅热法片状五氧化二钒用75％硅铁和少量铝作还原剂，在碱性电弧炉中，经还原、精炼两个阶段炼得合格产品。

还原期将一炉的全部还原剂与占总量60～70％的片状五氧化二钒装入电炉，在高氧化钙炉渣下，进行硅热还原。

当渣中V2O5小于0.35％时，放出炉渣（称为贫渣，可弃去或作建筑材料用），转入精炼期。

此时，再加入片状五氧化二钒和石灰，以脱除合金液中过剩的硅、铝等，俟合金成分达到要求，即可出渣出铁合金。

精炼后期放出的炉渣称为富渣（含V2O5达8～12％），在下一炉开始加料时，返回利用。

合金液一般铸成圆柱形锭，经冷却、脱模、破碎和清渣后即为成品。

此法一般用于含钒40～60％的钒铁冶炼。

钒的回收率可达98％。

炼制每吨钒铁耗电1600千瓦?时左右。

铝热法用铝作还原剂，在碱性炉衬的炉筒中，采用下部点火法冶炼。

先把小部分混合炉料装入反应器中，即行点火。

反应开始后再陆续投加其余炉料。

通常用于冶炼高钒铁（含钒60～80％），回收率较电硅热法略低，约90～95％钒和钻常呈铁的类质同像分别赋存于钛磁铁矿和黄铁矿中。

此类矿石的选矿，一般是先用弱磁选分出钒铁精矿，再用重选、强磁选、浮选、电选联合方法从尾矿中回收钛铁矿和用浮选回收黄铁矿。

钒铁精矿所含的钛是选矿无法除去的，可以在冶炼中分离。

为了满足高钛渣炼铁必需的渣量，过分提高钒铁精矿的铁品位，有时是不合理的。

从磁选尾矿中回收钛的流程，首先要保证得到优质钛精矿。

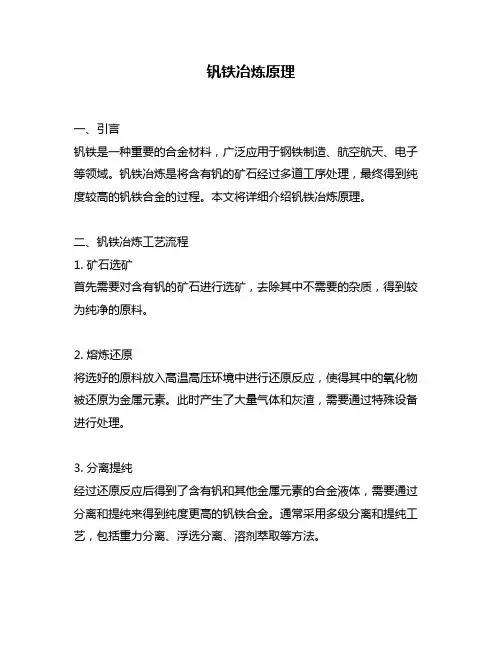

钒铁冶炼原理一、引言钒铁是一种重要的合金材料，广泛应用于钢铁制造、航空航天、电子等领域。

钒铁冶炼是将含有钒的矿石经过多道工序处理，最终得到纯度较高的钒铁合金的过程。

本文将详细介绍钒铁冶炼原理。

二、钒铁冶炼工艺流程1. 矿石选矿首先需要对含有钒的矿石进行选矿，去除其中不需要的杂质，得到较为纯净的原料。

2. 熔炼还原将选好的原料放入高温高压环境中进行还原反应，使得其中的氧化物被还原为金属元素。

此时产生了大量气体和灰渣，需要通过特殊设备进行处理。

3. 分离提纯经过还原反应后得到了含有钒和其他金属元素的合金液体，需要通过分离和提纯来得到纯度更高的钒铁合金。

通常采用多级分离和提纯工艺，包括重力分离、浮选分离、溶剂萃取等方法。

4. 铸造成型最后将得到的钒铁合金液体倒入模具中进行铸造成型，得到所需形状和尺寸的钒铁合金块。

三、钒铁冶炼原理1. 矿石还原反应钒铁冶炼的核心是还原反应。

在高温高压环境下，氧化性较强的矿物质会和还原剂（如焦炭、木炭等）发生反应，将其中的氧化物还原为金属元素。

以钒钛磁铁矿为例，其主要反应方程式为：FeTiO3 + 2C → Fe + TiC + 2CO此时产生了大量气体和灰渣，需要通过特殊设备进行处理。

2. 分离提纯经过还原反应后得到了含有钒和其他金属元素的合金液体。

此时需要通过分离和提纯来得到纯度更高的钒铁合金。

通常采用多级分离和提纯工艺，包括重力分离、浮选分离、溶剂萃取等方法。

3. 铸造成型最后将得到的钒铁合金液体倒入模具中进行铸造成型，得到所需形状和尺寸的钒铁合金块。

四、钒铁冶炼工艺的优缺点1. 优点（1）钒铁合金具有良好的耐腐蚀性、韧性和强度，广泛应用于钢铁制造、航空航天、电子等领域。

（2）钒铁冶炼工艺简单，成本较低。

（3）钒铁冶炼过程中产生的气体和灰渣可以得到有效处理，减少了对环境的污染。

2. 缺点（1）钒铁冶炼需要大量能源和原料，对环境造成了一定影响。

（2）分离提纯过程中需要采用多种化学药剂，可能对环境造成污染。

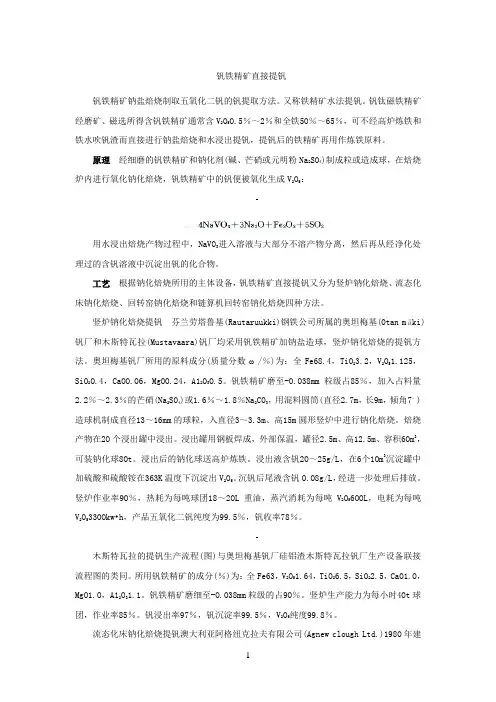

钒铁精矿直接提钒钒铁精矿钠盐焙烧制取五氧化二钒的钒提取方法。

又称铁精矿水法提钒。

钒钛磁铁精矿经磨矿、磁选所得含钒铁精矿通常含V2O5O.5％～2％和全铁5O％～65％，可不经高炉炼铁和铁水吹钒渣而直接进行钠盐焙烧和水浸出提钒，提钒后的铁精矿再用作炼铁原料。

原理经细磨的钒铁精矿和钠化剂(碱、芒硝或元明粉Na2SO4)制成粒或造成球，在焙烧炉内进行氧化钠化焙烧，钒铁精矿中的钒便被氧化生成V2O5：用水浸出焙烧产物过程中，NaVO3进入溶液与大部分不溶产物分离，然后再从经净化处理过的含钒溶液中沉淀出钒的化合物。

工艺根据钠化焙烧所用的主体设备，钒铁精矿直接提钒又分为竖炉钠化焙烧、流态化床钠化焙烧、回转窑钠化焙烧和链算机回转窑钠化焙烧四种方法。

竖炉钠化焙烧提钒芬兰劳塔鲁基(Rautaruukki)钢铁公司所属的奥坦梅基(Otan mäki)钒厂和木斯特瓦拉(Mustavaara)钒厂均采用钒铁精矿加钠盐造球，竖炉钠化焙烧的提钒方法。

奥坦梅基钒厂所用的原料成分(质量分数ω/％)为：全Fe68.4，TiO23.2，V2O51.125，SiO2O.4，CaOO.O6，MgOO.24，A12O3O.5。

钒铁精矿磨至-O.O38mm粒级占85％，加入占料量2.2％～2.3％的芒硝(Na2SO4)或1.6％～1.8％Na2CO3，用混料圆筒(直径2.7m，长9m，倾角7。

)造球机制成直径13～16mm的球粒，入直径3～3.3m、高15m圆形竖炉中进行钠化焙烧。

焙烧产物在2O个浸出罐中浸出。

浸出罐用钢板焊成，外部保温，罐径2.5m、高12.5m、容积6Om3，可装钠化球8Ot。

浸出后的钠化球送高炉炼铁。

浸出液含钒2O～25g/L，在6个1Om3沉淀罐中加硫酸和硫酸铵在363K温度下沉淀出V2O5。

沉钒后尾液含钒O.O8g/L，经进一步处理后排放。

竖炉作业率9O％，热耗为每吨球团18～2OL重油，蒸汽消耗为每吨V2O56OOL，电耗为每吨V2O533OOkw•h，产品五氧化二钒纯度为99.5％，钒收率78％。
