杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明 (3)用户须知 (3)概况 (3)注意事项 (3)危险信息 (3)供货和运输 (4)公司联系方式 (4)一、系统介绍 (5)1.1遵循标准 (5)1.2系统简介 (5)1.3各子系统原理及特点 (6)1.3.1气态污染物监测子系统 (6)1.3.2颗粒物监测子系统 (7)1.3.3烟气参数监测子系统 (8)1.3.4数据采集与处理子系统 (8)1.4系统特点 (8)1.5系统主要技术参数 (9)二、系统常规操作 (11)2.1操作区域概述 (11)2.2系统运行前的准备工作 (13)2.2.1上电前的检查 (13)2.2.2上电的顺序 (13)2.2.3设置温度显示模块 (15)2.3OMA-2000表的操作 (16)2.3.1主要参数的设置 (16)2.3.2系统报警参数与气态污染物浓度报警限值的设置 (17)2.3.3在OMA-2000表上进行校准 (18)2.4手动校准、反吹等的操作 (21)2.4.1前面板的手动调零 (21)2.4.2前面板的手动标定 (22)2.4.3前面板的手动反吹 (22)2.4.4调节标气流量 (23)2.4.5样气流量的调节 (23)2.4.6提速排空流量的调节 (23)三、数据报表管理 (24)3.1软件简介 (24)3.2软件安装说明 (24)3.3软件使用说明 (26)3.3.1系统管理菜单 (27)3.3.2数据测量菜单 (28)3.3.3报表系统菜单 (32)3.3.4参数设置菜单 (35)四、维护标定 (40)4.1日常维护 (40)4.2故障和报警 (40)附一：预处理机柜外观尺寸图 (43)附二：参考资料清单 (44)阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。
杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明 (3)用户须知 (3)概况 (3)注意事项 (3)危险信息 (3)供货和运输 (4)公司联系方式 (4)一、系统介绍 (5)1.1遵循标准 (5)1.2系统简介 (5)1.3各子系统原理及特点 (6)1.3.1气态污染物监测子系统 (6)1.3.2颗粒物监测子系统 (7)1.3.3烟气参数监测子系统 (8)1.3.4数据采集与处理子系统 (8)1.4系统特点 (8)1.5系统主要技术参数 (9)二、系统常规操作 (11)2.1操作区域概述 (11)2.2系统运行前的准备工作 (13)2.2.1上电前的检查 (13)2.2.2上电的顺序 (13)2.2.3设置温度显示模块 (14)2.3OMA-2000表的操作 (15)2.3.1主要参数的设置 (15)2.3.2系统报警参数与气态污染物浓度报警限值的设置 (16)2.3.3在OMA-2000表上进行校准 (17)2.4手动校准、反吹等的操作 (20)2.4.1前面板的手动调零 (20)2.4.2前面板的手动标定 (21)2.4.3前面板的手动反吹 (21)2.4.4调节标气流量 (22)2.4.5样气流量的调节 (22)2.4.6提速排空流量的调节 (22)三、数据报表管理 (23)3.1软件简介 (23)3.2软件安装说明 (23)3.3软件使用说明 (25)3.3.1系统管理菜单 (26)3.3.2数据测量菜单 (27)3.3.3报表系统菜单 (31)3.3.4参数设置菜单 (34)四、维护标定 (39)4.1日常维护 (39)4.2故障和报警 (39)附一：预处理机柜外观尺寸图 (42)附二：参考资料清单 (43)阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。
杭州聚光科技烟气在线连续监测系统操作说明书目录阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。
同时，相关信息可帮助用户正确使用该产品，并获得准确的分析结果，节省由于咨询等服务产生的额外成本。
概况本手册所介绍的产品在出厂前均经过严格的检验，以确保产品具有一流品质。
同时为了保证其安全、优质的运行，获得正确的分析结果，用户必须严格按照制造商所述使用方法进行系统操作。
另外，恰当的运输、仓储和安装及合理的操作和维护都有助于系统的安全和正常运行。
本手册介绍了日常使用CEMS-2000系统的所有信息。
它为受过专门培训或具有仪器操作控制相关知识（例如自动化技术）的技术人员提供了准确的使用参考。
了解本手册所涉及的安全信息和警告信息，以及如何从技术上对错误进行修正，是对所述产品顺利进行“零危险”安装、试运转和安全运行、维护的先决条件。
本手册对CEMS-2000烟气排放连续监测系统的组成、调试、操作和维护等内容作了详细的说明，同时也简单介绍了CEMS-2000烟气排放连续监测系统内各子系统的原理、构成和性能特点。
各子系统的详细资料，请参考相应得手册或说明书。
注意事项本手册介绍了CEMS-2000系统的具体应用，以及如何启动、操作和维护。
需特别指出的是，本手册中的警告和安全信息至关重要，能有效地避免不恰当的操作。
本手册所述产品的开发、制造、测试都把适当的安全标准放在首位。
因此，如果用户按照本手册指导进行装配、核准使用和维护，可避免因操作不当而造成的常规使用中的财产损失和人身危害。
危险信息为确保用户在使用和维护本仪器时的人身安全，避免财产损失，在本手册中有相关安全及警告信息。
此类信息以特定图标显示，并附有相应的解释文字。
聚光cems-2000 voc 采样探头工作原理
聚光CEMS-2000 VOC采样探头是一种用于环境空气质量监测
的设备，主要用于检测挥发性有机化合物（VOC）的浓度。
其工作原理如下：
1. 采样探头：采样探头通常由一个进气管和一个废气管组成。
进气管用于吸取环境空气样本，废气管用于排放废气。
2. 进样空气流量控制：采样探头通过控制进气管的流量来调节样品进入监测系统的速度。
通常，进气管采用负压抽吸的方式将空气吸入系统。
3. 过滤：采样探头会使用过滤器来除去空气中的颗粒物和粉尘，以避免对后续分析仪器产生污染。
4. VOC捕获：采样探头使用吸附材料（如活性碳等）来捕获
空气中的VOC。
这些吸附材料能够吸附挥发性有机化合物，
将其从空气中固定下来。
5. 解吸：为了测量VOC的浓度，采样探头需要对吸附的VOC 进行解吸。
这一过程通常使用加热的方法，使吸附的VOC蒸
发出来，并转移到分析仪器中进行测量。
6. 分析仪器：解吸后的VOC样品被送入分析仪器，如气相色
谱质谱联用仪器（GC-MS），以quantquan测量VOC的浓度。
总的来说，聚光CEMS-2000 VOC采样探头通过吸取环境空气
样本，将其中的VOC捕获在吸附材料上，然后对VOC进行解吸并送入分析仪器进行测量，从而实现对空气中VOC浓度的监测。
FOCUSED PHOTONICS INCFocused Photonics Inc.聚光科技（杭州）有限公司UMCEMS2000sjk0706100目录一、运行环境 (1)二、软件安装 (2)2.1 CEMS-2000s监控软件安装 (2)2.2 CEMS-2000s监控软件卸载 (6)三、CEMS-2000s监控软件使用说明 (8)3.1系统管理 (10)3.1.1 用户登入 (10)3.1.2 密码修改 (10)3.1.3 注销登入 (11)3.1.4 退出系统 (11)3.2 数据测量 (12)3.2.1数据 (12)3.2.2 曲线 (12)3.2.3 历史数据查询 (13)3.3 报表系统 (14)3.3.1 时平均日报表 (15)3.3.2 时平均日曲线 (16)3.3.3 日平均月报表 (17)3.3.4 日平均月曲线 (18)3.3.5 月平均年报表 (19)3.3.6 月平均年曲线 (20)3. 4 参数设置 (21)3.4.1 通讯配置 (21)3.4.2 烟气参数设置 (22)3.4.3 地址搜索 (26)3.4.4 日志查询 (27)3.4.5 缺失数据填充 (29)3.4.6 参数输出配置 (30)3.4.7 GPRS输出配置 (31)3. 5 帮助 (32)一、运行环境➢硬件环境CPU：主频800MHz以上内存：256M以上硬盘：40G以上通信端口：DB9串口3个以上➢软件环境操作系统：Windows 2000/XP数据库：MySQL 5.0支持库： Framework 1.1Microsoft Office 2003Microsoft Data Access Components 2.7mysql-connector-odbc-3.51.12-win32二、软件安装2.1 CEMS-2000s监控软件安装1. 检查系统是否已经安装了 Framework 1.1、Microsoft Office 2003、MySQL5.0、Microsoft Data Access Components2.7、mysql-connector-odbc-3.51.12-win32，如果已经安装好上述软件直接进入步骤2；2. 点击CEMSSetup.exe进入污染源在线监控管理系统安装界面，如图2.1所示。
聚光科技烟气在线连续监测系统操作说明书目录阅读说明 (3)用户须知 (3)概况 (3)注意事项 (3)危险信息 (3)供货和运输 (4)公司联系方式 (4)一、系统介绍 (5)1.1遵循标准 (5)1.2系统简介 (5)1.3各子系统原理及特点 (6)1.3.1气态污染物监测子系统 (6)1.3.2颗粒物监测子系统 (7)1.3.3烟气参数监测子系统 (8)1.3.4数据采集与处理子系统 (8)1.4系统特点 (8)1.5系统主要技术参数 (9)二、系统常规操作 (11)2.1操作区域概述 (11)2.2系统运行前的准备工作 (13)2.2.1上电前的检查 (13)2.2.2上电的顺序 (13)2.2.3设置温度显示模块 (14)2.3OMA-2000表的操作 (15)2.3.1主要参数的设置 (15)2.3.2系统报警参数与气态污染物浓度报警限值的设置 (16)2.3.3在OMA-2000表上进行校准 (17)2.4手动校准、反吹等的操作 (20)2.4.1前面板的手动调零 (20)2.4.2前面板的手动标定 (21)2.4.3前面板的手动反吹 (21)2.4.4调节标气流量 (22)2.4.5样气流量的调节 (22)2.4.6提速排空流量的调节 (22)三、数据报表管理 (23)3.1软件简介 (23)3.2软件安装说明 (23)3.3软件使用说明 (25)3.3.1系统管理菜单 (26)3.3.2数据测量菜单 (27)3.3.3报表系统菜单 (31)3.3.4参数设置菜单 (33)四、维护标定 (38)4.1日常维护 (38)4.2故障和报警 (38)附一：预处理机柜外观尺寸图 (41)附二：参考资料清单 (42)阅读说明用户须知非常感谢您选择使用本公司的CEMS-2000烟气排放连续监测系统（以下简称CEMS-2000系统）。
在使用本产品前，请仔细阅读本用户手册。
本手册涵盖产品使用的各项重要信息及数据，用户必须严格遵守其规定，方可保证CEMS-2000烟气排放连续监测系统的正常运行。

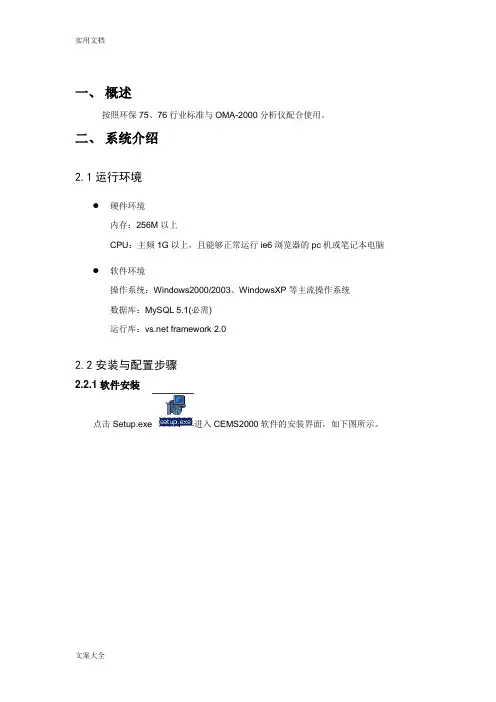

一、概述按照环保75、76行业标准与OMA-2000分析仪配合使用。
二、系统介绍2.1运行环境●硬件环境内存：256M以上CPU：主频1G以上，且能够正常运行ie6浏览器的pc机或笔记本电脑●软件环境操作系统：Windows2000/2003、WindowsXP等主流操作系统数据库：MySQL 5.1(必需)运行库： framework 2.02.2安装与配置步骤2.2.1软件安装点击Setup.exe进入CEMS2000软件的安装界面，如下图所示。
点击下一步选择安装路径点击下一步点击下一步点击下一步点击“安装”注意：需要安装的环境软件在解压缩的目录下面，以上为例软件在D:\Program Files\CEMS2000\附加软件下有解压缩出来的环境软件，包括MYSQL、dotnetfx2.0、WindowsInstaller-KB884016-v2-x86。
如果相关环境软件没有安装，或者版本不对，会自动提示安装，也可以到这个目录下选择需要的软件安装。
点击完成我们默认的CEMS2000软件与现场实际需求不一致，需要重新对软件根据现场需求进行配置。
点击“是”，跳出CEMS2000系统配置向导进行配置。
点击“下一步”下面以配置一托二为例“OMA仪表共用“，如果两个测量点是共用一个OMA表的，勾选该勾选框，如果不是不要勾选。
这里以不共用OMA仪表进行配置，点击”下一步“进入下一个配置界面需要分别为测量点一、二配置测量组件测量点一：一个OMA仪表和一个集线器注意：1.现在集线器有新、老两个版本的程序。
要按照具体的集线器版本进行配置，如果是新集线器，勾上勾选框，反之不要。
新版本集线器波特率默认为9600。
老版本默认为57600。
另外新协议集线器不需要搜索地址，它根据COM号来相互区别。
2.如果一个测量点下面要配置多个集线器，点击向上的箭头，集线器数目就会增加。
点击”测量点二“对测量点二进行配置测量点二只配置一个集线器，没有用OMA仪表。

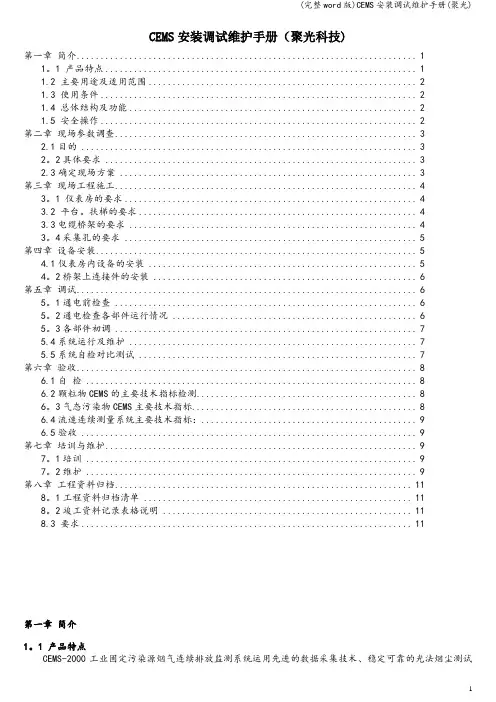

CEMS安装调试维护手册（聚光科技)第一章简介 (1)1。
1 产品特点 (1)1.2 主要用途及适用范围 (2)1.3 使用条件 (2)1.4 总体结构及功能 (2)1.5 安全操作 (2)第二章现场参数调查 (3)2.1目的 (3)2。
2具体要求 (3)2.3确定现场方案 (3)第三章现场工程施工 (4)3。
1 仪表房的要求 (4)3.2 平台。
扶梯的要求 (4)3.3电缆桥架的要求 (4)3。
4采集孔的要求 (5)第四章设备安装 (5)4.1仪表房内设备的安装 (5)4。
2桥架上连接件的安装 (6)第五章调试 (6)5。
1通电前检查 (6)5。
2通电检查各部件运行情况 (6)5。
3各部件初调 (7)5.4系统运行及维护 (7)5.5系统自检对比测试 (7)第六章验收 (8)6.1自检 (8)6.2颗粒物CEMS的主要技术指标检测 (8)6。
3气态污染物CEMS主要技术指标 (8)6.4流速连续测量系统主要技术指标： (9)6.5验收 (9)第七章培训与维护 (9)7。
1培训 (9)7。
2维护 (9)第八章工程资料归档 (11)8。
1工程资料归档清单 (11)8。
2竣工资料记录表格说明 (11)8.3 要求 (11)第一章简介1。
1 产品特点CEMS-2000工业固定污染源烟气连续排放监测系统运用先进的数据采集技术、稳定可靠的光法烟尘测试仪、精确稳定的红外吸收法烟气分析仪、计算机网络通迅技术，实现了对烟尘、烟气排放浓度和排放总量的连续监测，可为环境监测治理和排污收费提供定量依据.CEMS—2000可对固态污染物、气态污染物进行连续检测,包括烟气参数，并将检测的参数通过通迅网络传送到中心控制室和环境管理部门，工作人员可以在办公室进行远程监测，随时得到排放数据,实现远端无人值守。
CEMS-2000操作简单，测量动态范围广，测量精度高，可靠性强，组网灵活，运行成本低，系统采用模块化结构设计,升级方便。

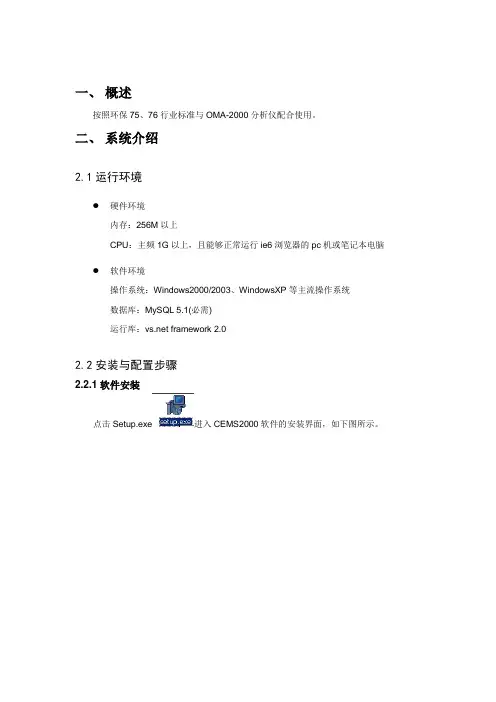

一、概述按照环保75、76行业标准与OMA-2000分析仪配合使用。
二、系统介绍2.1运行环境●硬件环境内存：256M以上CPU：主频1G以上，且能够正常运行ie6浏览器的pc机或笔记本电脑●软件环境操作系统：Windows2000/2003、WindowsXP等主流操作系统数据库：MySQL 5.1(必需)运行库： framework 2.02.2安装与配置步骤2.2.1软件安装点击Setup.exe进入CEMS2000软件的安装界面，如下图所示。
点击下一步选择安装路径点击下一步点击下一步点击下一步点击“安装”注意：需要安装的环境软件在解压缩的目录下面，以上为例软件在D:\Program Files\CEMS2000\附加软件下有解压缩出来的环境软件，包括MYSQL、dotnetfx2.0、WindowsInstaller-KB884016-v2-x86。
如果相关环境软件没有安装，或者版本不对，会自动提示安装，也可以到这个目录下选择需要的软件安装。
点击完成我们默认的CEMS2000软件与现场实际需求不一致，需要重新对软件根据现场需求进行配置。
点击“是”，跳出CEMS2000系统配置向导进行配置。
点击“下一步”下面以配置一托二为例“OMA仪表共用“，如果两个测量点是共用一个OMA表的，勾选该勾选框，如果不是不要勾选。
这里以不共用OMA仪表进行配置，点击”下一步“进入下一个配置界面需要分别为测量点一、二配置测量组件测量点一：一个OMA仪表和一个集线器注意：1.现在集线器有新、老两个版本的程序。
要按照具体的集线器版本进行配置，如果是新集线器，勾上勾选框，反之不要。
新版本集线器波特率默认为9600。
老版本默认为57600。
另外新协议集线器不需要搜索地址，它根据COM号来相互区别。
2.如果一个测量点下面要配置多个集线器，点击向上的箭头，集线器数目就会增加。
点击”测量点二“对测量点二进行配置测量点二只配置一个集线器，没有用OMA仪表。
一、概述按照环保75、76行业标准与OMA-2000分析仪配合使用。
二、系统介绍运行环境●硬件环境内存：256M以上CPU：主频1G以上，且能够正常运行ie6浏览器的pc机或笔记本电脑●软件环境操作系统：Windows2000/2003、WindowsXP等主流操作系统数据库：MySQL (必需)运行库：framework安装与配置步骤2.2.1软件安装点击进入CEMS2000软件的安装界面，如下图所示。
点击下一步选择安装路径点击下一步点击下一步点击下一步点击“安装”注意：需要安装的环境软件在解压缩的目录下面，以上为例软件在D:\Program Files\CEMS2000\附加软件下有解压缩出来的环境软件，包括MYSQL、、WindowsInstaller-KB884016-v2-x86。
如果相关环境软件没有安装，或者版本不对，会自动提示安装，也可以到这个目录下选择需要的软件安装。
点击完成我们默认的CEMS2000软件与现场实际需求不一致，需要重新对软件根据现场需求进行配置。
点击“是”，跳出CEMS2000系统配置向导进行配置。
点击“下一步”下面以配置一托二为例“OMA仪表共用“，如果两个测量点是共用一个OMA表的，勾选该勾选框，如果不是不要勾选。
这里以不共用OMA仪表进行配置，点击”下一步“进入下一个配置界面需要分别为测量点一、二配置测量组件测量点一：一个OMA仪表和一个集线器注意：1.现在集线器有新、老两个版本的程序。
要按照具体的集线器版本进行配置，如果是新集线器，勾上勾选框，反之不要。
新版本集线器波特率默认为9600。
老版本默认为57600。
另外新协议集线器不需要搜索地址，它根据COM号来相互区别。
2.如果一个测量点下面要配置多个集线器，点击向上的箭头，集线器数目就会增加。
点击”测量点二“对测量点二进行配置测量点二只配置一个集线器，没有用OMA仪表。
以上测量点二配置：一个老版本的集线器点击“下一步”分别对测量点一、二进行测量项目的配置注意：先确认清楚OMA表测量哪几个组分，用的是什么版本的GPDP程序，集线器测量什么参数；然后根据现场具体情况具体的哪些测量项目是从OMA或者集线器得来，就把这些测量项目配置给它。
选择左边的“OMA仪表”配置其测量项目，如右边勾选。
再选择“集线器1”配置其测量项目，如下图所示注意：烟气湿度一定要配置，因为干基值是需要烟气湿度参与计算的,而折算值是需要干基值参与计算的,所以如果烟气湿度没有配置的话对应测量性质的干/折算值会为空.如果不需要烟气湿度,可以按如下方案解决.使用配置向导工具配置好后,以管理员权限登入,进入”系统配置✍数据配置✍固定值设置”选择对应测量点的烟气湿度,启用固定值设置为0.重启软件后,烟气湿度值为固定值0,干基/折算值计算时湿度按0计算,就能有数据显示.测量点一的测量项目配置完毕，点击“测量点二”对测量点二进行测量项目配置测量点二的测量项目配置完毕，点击“下一步”该界面是配置各测量点需要在主界面显示的测量项目，右边图示前的勾选框，可以定制让哪个测量值在主界面上曲线图显示，勾选即显示反之不显示。
每勾选一个测量参量，都要进行其显示单位配置。
除了O2与CO2湿度显示单位为“%”外，其他的默认单位都是“mg/m3”。
程序默认显示湿基值，如果不需要定制测量值显示，直接点击“下一步”注意：生成配置文件过程中不能关闭该配置文件（如果点击关闭或者退出，系统有提示），这样配置文件可能会因为没有配置完成，导致之后运行的CEMS2000运行出错。
点击“下一步”注意：如果原先数据库已经有的测量性质和没有（新增）的测量性质配置向导会有提示，中间有列出新增的测量性质以及对应的数值范围。
可以为每个测量性质设置一个数值范围比如O2（17，18），别的测量性质可以根据需要自己定制是否需要导入一些模拟的值。
不填写数值范围默认（0，0），会在新建的数据库中对应的测量性质插入0。
该功能就是：对工况现场之前的历史测量数据通过导入，可以将其纳入重新建立的新的数据库中。
如果现在配置新增了一些测量性质，这些新增了一些测量量也照样增补到旧数据中。
总之，导入历史数据库的作用就是可以在新程序中查看以前备份的历史数据。
测量点二的操作也如上，然后点击“导入”如果需要原来的数据库中数据，点击“确定“，反之不要的话，点击”取消。
这里点击“确定”点击“确定”点击“下一步”选择勾选“完成向导后立即启动CEMS2000应用程序”，点击“完成”，配置后的CEMS2000应用程序开启三、软件操作双击运行CEMS-2000软件初始主界面如下（默认操作员权限登入，管理员密码为1111）双击本程序会在启动时检测数据库的版本和配置是否正确，如果不正确，信息栏中有提示，请按照提示进行版本的升级或者进行正确的数据库配置。
（老版本的数据库和错误的数据库配置对系统的稳定性有影响，所以建议安装正确的数据库和配置正确的数据库配置）双击信息栏信息有跳出框显示,如下图所示以管理员权限登入界面如下双击右边的实时曲线图，可以放大曲线图显示。
该曲线图能实时刷新显示数据。
系统配置在“系统配置”中可以对系统进行配置。
系统配置中功能模块如下3.1.1通讯配置3.1.1.1串口配置串口配置可以统一管理系统所有的串口，可以根据现场不同的工况选择配置不同的串口和波特率。
修改后点击“确定”按钮保存当前设置。
注意要使用某个串口必须使之“有效”。
3.1.1.2远程输出远程输出：远程数据输出功能，可以按串口（GPRS）和TCP/IP两个方式输出。
可以按串口和TCP/IP两个方式输出，串口对应GPRS模块，TCP/IP对应网线、网络方式输出。
串口配置参照如下点击“输出变量配置”按钮，界面如下可以从左边的选择框中挑选需要输出的变量，点击选择到右边。
（如果两个测量点的话，对两个测量点都要进行配置）点击“确定”按钮保存当前设置，点击“取消”按钮返回到系统主界面。
以TCP/IP方式输出配置参数如下点击“输出变量配置“操作如上面串口方式描述。
3.1.1.3集线器配置集线器有两个版本程序，老本程序是上位机定时主动发命令请求后集线器才返回数据。
新集线器是主动上报数据给上位机。
集线器版本可以在配置向导工具选择，老版本集线器对应需要地址搜索的功能，新版本因为是主动上报所以不存在地址搜索的功能。
对于老版本的，搜索/修改集线器地址方法如下：点击“搜索”按钮，搜索成功后点击“修改地址”按钮可以修改该集线器地址。
注意：如果集线地址不是1，需要手动搜索地址，上位机软件接收下面集线器的地址，以该地址组命令帧发送请求数据。
否则上位机以默认集线器地址为1发送请求数据命令。
如果集线器还没通，请查看集线器数据轮询定时器是否已经开启，若未开启，上位机不会主动下发请求数据帧命令。
（以内部用户进入系统，在系统帮助－>配置助手－>定时器管理助手，勾选集线器数据轮询定时器设定周期时间，勾选“自动运行”勾选框，点击“保存”按钮退出）集线器通道设置：根据现场实际情况设置对应通道的模拟量输入，及其对应的量程上下限，如下图点击“确定”按钮保存当前设置。
注意：量程上下限必须配置，否则上位机不能解析该模拟量信号，主界面对应的测量性质就没有值。
（集线器模拟量输入一定要与这里的配置一一对应正确，才能解析正确）3.1.2数据配置3.1.2.1报警限配置报警限配置：对测量点的变量可以进行报警上下限的配置。
变量的值如果超过报警的上下限就会有报警产生。
选择一个变量在右边报警限列表用鼠标右键可以对该变量报警限进行新增、删除、编辑等操作。
点击“保存”按钮使当前设置生效。
注意：如果修改报警限设置后没有保存直接退出，系统提示如下点击“取消”按钮，回到上一个界面，点击“保存”按钮，系统有如下提示要使修改的报警限生效，则需重启软件。
3.1.2.2线性系数配置线性系数配置：校准功能。
选择一个测量性质输入测量值和修正值点击输入到右边的“待拟核序列”中，至少输入两组数据，点击把之前输入的待拟核数据计算后显示在左边的“拟核系数”分别为“一次系数”和“零次系数”，如下图所示。
点击“保存”按钮使当前的设置生效。
3.1.2.3默认量程配置默认量程配置界面用来配置测量性质的量程范围。
在本界面可以对测量点所属的测量项目配置默认量程，“超量程勾选框”勾选则表示测量值超过默认量程且显示实际的测量值，反之不勾选则显示量程的最大或者最小值。
3.1.2.4系统常量配置常量配置界面对常量值进行设置。
点击“保存”按钮保存当前设置。
注意：对各个测量点所属项目都要进行配置3.1.2.5固定值配置固定值配置：对需要的测量性质可以设置一个固定值，在主界面上显示并存储数据库。
选择需要设置固定值的测量性质，勾选“启用固定值”填写固定值，点击“保存”使当前设置生效。
3.1.2.6显示单位设置显示单位设置界面可以对变量设置不同的单位（管理员权限，双击主界面变量的单位，如果该变量有多个单位，可以切换显示。
）点击“保存”按钮保存当前设置。
3.1.3Adam模块配置3.1.3.1模块配置模块配置：可以对模拟量输出模块和开关量输出模块进行增加、修改、删除操作。
勾选“有效性”该模块设置成有效，反之该模块不生效。
3.1.3.2 4024模拟量配置模拟量配置：配置需要输出的测量性质到具体的通道。
点击“保存”4024模块－1模拟量配置完成。
4024模块－2模拟量配置如上一致。
3.1.3.3 4068开关量配置开关量配置：配置开关量输出的对应通道.3.1.3.4 PLC控制配置PLC控制配置：按照现场实际情况配置PLC控制设置如上配置执行顺序为：第一分钟一路采样和皮托管A反吹同时进行。
第二分钟一路采样和皮托管A反吹结束，第一路探头反吹和皮托管B反吹进行。
第三分钟前面状态结束，第二路采样和皮托管A反吹同时进行。
第四分钟前面状态结束，第二路探头反吹和皮托管B反吹同时进行。
依次类推执行。
注意：采样和皮托管反吹是两个独立的操作。
在同个时间内采样和皮托管反吹可以同时进行。
采样和皮托管反吹按照不同的时间设置，执行各自的循环。
3.1.4测量点命名对测量点名称和MN可以修改。
3.1.5流速计设置流速计分为外购和自产。
外购流速计：测量流速量程范围在集线器模拟量输入通道中配置。
自产流速计：量程在下图界面中配置，集线器模拟量输入通道中配置无效。
自产的默认配置如上。
3.1.6数据补充数据补充：按照国家环保协议对缺失的数据进行补充3.1.7系统配置信息系统配置信息：使用配置向导工具生成新定制程序后会有系统配置信息记录。
选择查看配置信息点击“显示”，可以查看系统配置的具体信息系统报表3.2.1报表参数设置报表参数设置：可以定制需要查询的数据项和统计报表数据项。
（默认为全部配置）选择需要的数据项点击“保存”按钮，程序会进行模版生成如下（生成报表需要一些时间，因为要制作EXCEL文件，CPU占用率会比较高，建议不要进行其他操作）报表模版生成后有如下提示3.2.2日、月、季、年报表报表：包括日、月、季、年报表。
