变电所的主要电气设备

发电厂变电站电气设备引言发电厂变电站是一个重要的能源基础设施，主要用于将发电厂产生的电能变换为适合输送和分配的电能。

电气设备是发电厂变电站的核心组成部分，负责将电能进行各种电压等级的变换和保护。

本文将介绍发电厂变电站常见的电气设备及其功能。

主要电气设备发电变压器发电变压器是发电厂变电站中最重要的电气设备之一。

其主要功能是将发电机产生的低电压变换为高电压，以便输送到远距离的用户。

发电变压器一般由高压侧和低压侧组成，通过电磁感应的原理进行电能的变换。

高压断路器高压断路器是发电厂变电站中用于保护电力设备免受过电压和短路故障的电气设备。

当电力设备发生短路故障或过电压时，高压断路器会迅速切断电路，以防止更严重的设备损坏或事故发生。

低压断路器低压断路器是发电厂变电站中的另一种重要电气设备，用于保护低压电路和用户设备。

低压断路器一般是通过过载保护和短路保护来保护电力设备免受电流过载和短路故障的损害。

继电器继电器是发电厂变电站中一个重要的电气控制设备，用于控制和保护电力系统的运行。

继电器可以根据电力系统的工作状态，通过电磁吸合或释放的方式来控制电路的开关状态。

常见的继电器包括过流继电器、欠电压继电器和过温继电器等。

变压器保护装置变压器保护装置是用于对发电变压器进行保护的电气设备。

它可以监测变压器的电流、温度和油位等参数，并在发现异常情况时及时切断电路，以保护变压器免受损坏。

其他电气设备除了上述几种主要的电气设备外，发电厂变电站还包括其他一些辅助设备和辅助电气设备，如电流互感器、电压互感器、避雷器、接地装置等。

这些设备在保证电力系统的安全运行和电能的高效利用方面起到重要作用。

总结发电厂变电站电气设备是保证电力系统供电可靠性和安全性的关键设备。

发电变压器、高压断路器、低压断路器、继电器和变压器保护装置是发电厂变电站中常见的主要电气设备。

此外，还有一些辅助设备和辅助电气设备用于支持电力系统的正常运行和保护。

了解这些电气设备的功能和作用，有助于我们更好地理解和维护发电厂变电站。

变电所的主要电气设备-V1在电力系统中，变电所是电能输送的重要枢纽，它将高压输电线路上的电能转换为适于分配、利用的低压电能。

变电所内的电气设备是实现这个转换过程的关键设备。

本文将介绍变电所内的主要电气设备。

1. 变压器变压器是变电所内最重要的设备之一。

它能将高压电能转换为低压电能，并将电能输送到用户终端。

变压器可以按照其功能分为三种类型：升压变压器、降压变压器和隔离变压器。

升压变压器用于将输电线路上的电能提高到适合输送的高压等级，降压变压器则将输送过来的高压电能降压为适合用户使用的低压电能。

隔离变压器则主要用于隔离回路，避免有漏电等安全隐患。

2. 断路器断路器是变电所的另一个重要设备。

它主要用于在电力系统中实现开关控制和短路保护。

断路器能迅速切断电路，在故障的情况下避免电流突然增加，对电网造成损害。

同时，断路器还能快速恢复电源，保护供电的连续性。

3. 隔离开关隔离开关是变电所中常用的设备。

它主要用于电力设备的隔离、维护和检修。

实际上，隔离开关是对于断路器的一种简单的替代方法。

它能够方便地在不影响电力系统运行的情况下，对电力设备进行维护和检修。

4. 发电机保护装置发电机保护装置主要用于对发电机的保护。

它可以监测发电机的电压、电流、频率等参数，当这些参数超出正常范围时，即时地切断电源，保护发电机的安全运行。

5. 电力仪表电力仪表主要用于监测电力系统中的各项参数，包括电压、电流、功率等参数。

通过这些仪表，运维人员能够对电力设备进行精细化的维护和监控，保障电网的平稳、安全运行。

6. 避雷器避雷器是变电所中用于保护设备不受雷击伤害的装置。

它能够将由于雷电等电磁干扰而产生的大电压、大电流引入地下，保护设备的安全运行。

7. 电缆接头、引线和支架电缆接头、引线和支架主要用于将电力系统中的电缆、引线安全地连接在一起，并支撑起这些电缆和引线。

这些设备的选择和设计要考虑到电流的容量和绝缘材料等因素，以确保系统的安全运行。

变电所的主要电气设备1. 引言变电所是电力系统中的重要部分，用于将输电线路的高压电能转换为较低电压的电能，供给给低压用户使用。

在变电所中，主要使用了各种类型的电气设备来实现电能的转换、保护和控制。

本文将介绍变电所中的主要电气设备，并对其功能和特点进行详细解析。

2. 变电站的分类根据不同的功能和电能转换需求，变电站可以分为多个类型，包括发电厂变电站、换流变电站、配电变电站等。

每种类型的变电站在电气设备的选择和配置上会有所不同，但也有一些普遍适用的设备。

以下是变电站中常见的主要电气设备。

变压器是变电所中最为重要的电气设备之一。

它用于将高压电能转换为低压电能，同时保持电能的质量和稳定性。

变压器由高压绕组和低压绕组构成，并通过互感作用实现电能的传递和变换。

根据功率和使用场景的不同，变压器可以分为励磁变压器、配电变压器、互感器、自耦变压器等。

4. 断路器断路器是变电所中的另一个重要设备，用于对电流进行控制和保护。

当电路中出现过载、短路等故障时，断路器能够迅速切断电流，保护电气设备和电力系统的安全运行。

根据不同的要求和电流等级，断路器可以分为高压开关断路器、中压断路器、低压断路器等多种类型。

隔离开关用于将电路或设备与电源隔离，以便进行维护、检修或其他操作。

它在断开电路时可以提供可靠的隔离和分离功能，确保人员的安全和电气设备的正常运行。

隔离开关可以分为手动隔离开关、电动隔离开关、旋钮隔离开关等。

6. 继电保护设备继电保护设备主要用于监测电力系统中的电流、电压、频率等参数，以及对故障和异常情况进行检测和保护。

它可以迅速切断故障电路，保护变电所和电力系统的安全稳定运行。

常见的继电保护设备有过电流保护装置、差动保护装置、电流互感器等。

7. 遥控与监测系统遥控与监测系统用于对变电所中的电气设备进行集中控制和监测。

通过遥信、遥测等技术手段，操作人员可以实时了解设备状态、操作情况和电能负荷等信息，从而进行监控和调度。

遥控与监测系统有助于提高变电所的运行效率和安全性。

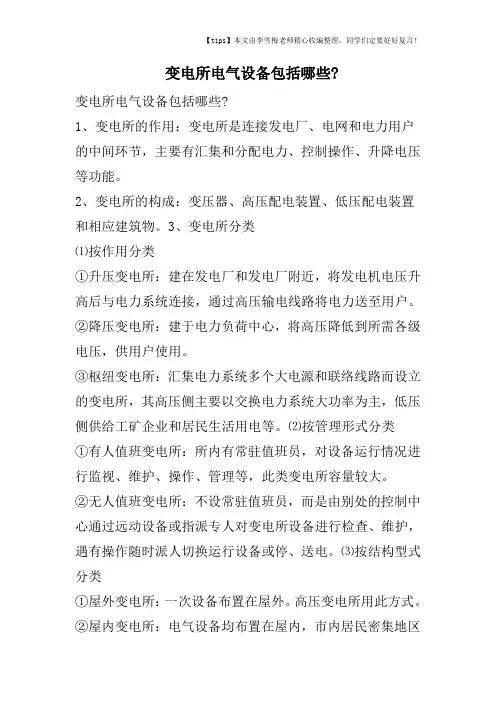

变电所电气设备包括哪些?变电所电气设备包括哪些?1、变电所的作用：变电所是连接发电厂、电网和电力用户的中间环节，主要有汇集和分配电力、控制操作、升降电压等功能。

2、变电所的构成：变压器、高压配电装置、低压配电装置和相应建筑物。

3、变电所分类⑴按作用分类①升压变电所：建在发电厂和发电厂附近，将发电机电压升高后与电力系统连接，通过高压输电线路将电力送至用户。

②降压变电所：建于电力负荷中心，将高压降低到所需各级电压，供用户使用。

③枢纽变电所：汇集电力系统多个大电源和联络线路而设立的变电所，其高压侧主要以交换电力系统大功率为主，低压侧供给工矿企业和居民生活用电等。

⑵按管理形式分类①有人值班变电所：所内有常驻值班员，对设备运行情况进行监视、维护、操作、管理等，此类变电所容量较大。

②无人值班变电所：不设常驻值班员，而是由别处的控制中心通过远动设备或指派专人对变电所设备进行检查、维护，遇有操作随时派人切换运行设备或停、送电。

⑶按结构型式分类①屋外变电所：一次设备布置在屋外。

高压变电所用此方式。

②屋内变电所：电气设备均布置在屋内，市内居民密集地区或污秽严重的地区、电压在110KV以下用此方式。

⑷按地理条件分类地上变电所、地下变电所。

4、变电所的规模按电压等级、变压器总容量和各级电压出线回路数表示。

电压等级以变压器的高压侧额定电压表示，如35、110、220、330、500KV变电所。

变压器总容量通常以全所主变压器的容量总和来表示。

各级电压出线回路数，根据变电所的容量和工业区用户来确定。

如一变电所有5条35KV输电线路、4条110KV输电线路、3条10KV用户配电线路，该所共有出线12回。

5、变电所的电气一次设备构成：变压器、断路器、隔离开关、电流互感器、电压互感器、架空母线、消弧线圈、并联电抗器、电力电容器、调相机等设备。

6、变压器⑴作用：变换电压，将一种等级的电压变换成同频率的另一种等级的电压。

⑵变压器的分类①按相数分：单相变压器、三相变压器。

输变电系统是一系列电气设备组成的。

发电站发出的强大电能只有通过输变电系统才能输送到电力用户。

图1—2给出了变电站主要设备的示意图。

图中除了所示的变压器、导线、绝缘子、互感器、避雷器、隔离开关和断路器等电气设备外，还有电容器、套管、阻波器、电缆、电抗器和继电保护装置等，这些都是输变电系统中必不可缺的设备。

图1—2 变电站主要设备示意图1—变压器；2—导线；3—绝缘子；4-互感器;5-避雷器；6-隔离开关；7-断路器下面，对输变电系统的主要电气设备及其功能进行简单介绍。

(1）输变电系统的基本电气设备主要有导线、变压器、开关设备、高压绝缘子等。

1)导线.导线的主要功能就是引导电能实现定向传输.导线按其结构可以分为两大类：一类是结构比较简单不外包绝缘的称为电线;另一类是外包特殊绝缘层和铠甲的称为电缆.电线中最简单的是裸导线，裸导线结构简单、使用量最大,在所有输变电设备中，它消耗的有色金属最多。

电缆的用量比裸导线少得多，但是因为它具有占用空间小、受外界干扰少、比较可靠等优点,所以也占有特殊地位。

电缆不仅可埋在地里,也可浸在水底，因此在一些跨江过海的地方都离不开电缆.电缆的制造比裸导线要复杂得多，这主要是因为要保证它的外皮和导线间的可靠绝缘。

输变电系统中采用的电缆称为电力电缆。

此外，还有供通信用的通信电缆等。

2）变压器。

变压器是利用电磁感应原理对变压器两侧交流电压进行变换的电气设备。

为了大幅度地降低电能远距离传输时在输电线路上的电能损耗,发电机发出的电能需要升高电压后再进行远距离传输，而在输电线路的负荷端，输电线路上的高电压只有降低等级后才能便于电力用户使用。

电力系统中的电压每改变一次都需要使用变压器。

根据升压和降压的不同作用，变压器又分为升压变压器和降压变压器。

例如，要把发电站发出的电能送入输变电系统,就需要在发电站安装变压器,该变压器输入端（又称一次侧)的电压和发电机电压相同，变压器输出端（又称二次侧）的电压和该输变电系统的电压相同。

变电站主要电气设备变电站是连接电网与用电负荷的重要电力设施，起到电能转换、分配和控制的作用。

以下是变电站主要电气设备的介绍。

1. 变压器变压器是变电站的核心设备之一，主要功能是进行电能转换和传递。

它能将高电压的交流电转换为低电压的交流电，或者反过来。

在电网中，变压器的作用是将电压升高或降低，以满足不同地区、不同用电负荷对电能的需求。

通常，变压器分为主变压器和配变压器两种形式。

2. 断路器断路器是变电站中必不可少的设备之一，主要用于切断电路，以实现对电网的控制和维护。

当电路发生故障或超载时，断路器会自动切断电路，防止故障扩大和事故发生。

在变电站中，常用的断路器有空气断路器和真空断路器两种类型。

3. 隔离开关隔离开关一般用于开关电路，与断路器不同的是，隔离开关不直接切断电流，而是将电路与主电路隔离。

它的作用是使电路在运行过程中可以灵活调整，方便维护和检修。

4. 接地开关接地开关是变电站中用于将电气设备、电缆等接地的重要设备之一，可有效地防止电气设备的接地故障，以保证变电站的安全运行。

5. 电流互感器电流互感器是一种测量电路中电流大小的设备，可将高电流电路中的电流转换为低电流的信号输出。

通过它，可以实现对电路电流的准确测量和控制，在电力系统中起到了至关重要的作用。

6. 电压互感器电压互感器是对高压电流进行测量时必不可少的设备，可将高电压信号转换为低电压信号输出。

它主要用于电网电压的检测和计量，能够准确地将高电压信号转换为适宜的低电压信号，方便测量和控制。

7. 继电保护装置继电保护装置是电力系统中非常重要的设备，其主要作用是在电气设备发生故障时及时切断电路，实现对电路的保护。

同时，它能够监控电流、电压等电气参数，并对其进行处理，以确保电力系统的安全运行。

变电站中的电气设备涉及范围广泛，种类繁多。

这些设备不仅直接关系着电力系统的安全稳定运行，也为实现电能的高效传输和利用提供了有力的保障。

发电厂变电所电气设备1. 背景发电厂变电所电气设备是指发电厂和变电所中安装和投运的各种电气设备，包括变压器、开关设备、保护设备、仪表及监控系统等。

这些设备的正常运行对于电力系统的可靠运行至关重要。

2. 变压器变压器是电力系统中最常用的电气设备之一。

在发电厂和变电所中，变压器的主要作用是改变高压电能到中压或低压电能，或者将中压电能升高到高压电能，以满足不同电力系统的需要。

变压器的种类很多，包括油浸式变压器、干式变压器、全封闭绝缘体变压器等。

各种变压器的特点和适用范围不同，在选择时需要综合考虑电力系统的要求、环境条件等多方面因素。

3. 开关设备开关设备是发电厂和变电所中最基础的电气设备之一。

它们的主要作用是在电力系统中进行控制和保护。

开关设备的种类有很多，包括低压断路器、高压断路器、接触器等。

这些设备在电力系统的不同级别中都有应用，从属于不同的主电路和支路。

开关设备的选择需要根据实际需求进行，同时需要确保设备的质量和可靠性。

4. 保护设备保护设备是电力系统中必不可少的设备之一。

它们的主要作用是监控电力系统的运行状态，一旦出现故障或异常，及时进行断开电路或保护，防止电力系统发生大规模故障。

保护设备的种类很多，包括过电压保护、欠电压保护、过流保护等。

这些保护设备都有各自的工作原理和适用范围，在选择时需要根据实际需要进行综合考虑。

5. 仪表及监控系统仪表及监控系统是电力系统中用于监控和管理各种电气设备工作状态和电力系统运行状态的重要设备。

它包括各种电力仪表、采样器、数据处理系统等。

在发电厂和变电所中，仪表及监控系统的作用非常重要，可以及时发现和处理电力系统中的故障和异常情况，从而保证电力系统的安全和可靠运行。

6.发电厂变电所电气设备是电力系统中最重要和最基础的设备之一。

它们的工作直接影响电力系统的运行和可靠性。

在选择电气设备时，需要根据实际需要和环境条件进行综合考虑，选择适合的设备，并保证设备的质量和可靠性。

变电所的主要电气设备(1)
变电所是电力系统的重要组成部分，是输变电过程中实现电能转化、
电压变换和电流分配的关键环节。

其中，变电所的主要电气设备包括：
一、变压器
变压器是变电所最基本的设备之一，其主要作用是实现电能的电压变换。

在变电站中，变压器通常用来将高压输电线路中的电压升高，以
满足远距离输电的需要，也可以将电压降低以适应不同电力消费者的
用电需求。

二、断路器
断路器是变电站的基本保护设备之一，主要作用是在电路故障时及时
切断故障电路，保证电力系统的安全运行。

断路器还可以用来隔离和
切换电路，以便进行维修和检修。

三、隔离开关
隔离开关是用来隔离电路和电气设备的，主要目的是为了保证变电站
中各个设备之间的安全隔离。

当维护、检修或更换设备时，需要使用
隔离开关进行切断电路。

四、电容器
电容器通常用来提高电力系统的功率因数，以增加电能的有效性和实
用性。

在变电所中，电容器还可以用来降低系统的电压波动、改善电
力质量等。

五、电抗器
电抗器是变电所的一种重要设备，主要用于提高变电所的无功功率，
以调节电力系统的电压和电流。

电抗器的主要作用是将电压和电流按
照一定比例变化，以平衡电力系统的负荷和稳定系统运行。

六、接地设备
接地设备通常用来将电力系统中的电流引入地下，以保护人身和电气设备安全。

在变电所中，接地设备主要用来使电力系统与地面相连，从而形成一个安全的电气环境。

以上就是变电所的主要电气设备介绍，这些设备不仅在变电所的运行过程中起着至关重要的作用，也为我们的生活提供了稳定、可靠的电力保障。
