数字矩阵/网络视频解码矩阵使用说明书 扫码查看数字矩阵简要操作说明 （IE 操作）系统连接示意图数字视频墙Digital V ideoWallIP C amera 网络摄像机I P Camer a 网络摄像机NE TWORKN e twork Vi de o R e cod e r 网络视频服务器D i gi ta l Vi de o R e cod e r 硬盘录像机N e t w o r k V id e o D e c o d e r M a t r ix 网络数字矩阵 Key board 控制键盘(V 20以上) P C 计算机NO TEB O OK 计算机设备连接：数字矩阵的网络口与交换机连接，注：后背板上所有“LAN ”的网络口都需要接上网线。

矩阵HDMI 输出口与大屏的HDMI 接口相连接。

操作步骤：1、设备出厂时，默认IP 地址为192.168.0.200，默认子网掩码：255.255.255.0，默认用户名：admin ，默认密码：admin 。

2、需要将主控计算机IP 地址设置为和数字矩阵同一个网段，如192.168.0.XXX.3、直接打开浏览器，在地址栏输入192.168.0.200敲回车键，进入矩阵登陆界面，输入用户名密码登陆，建议使用谷歌浏览器。

4、初始化窗口：进入主界面点输出管理，点初始化窗口，可根据现场大屏布局排列来初始化窗口，如现场大屏是行3列4，则初始化时也选择行3列4，分辨率一般选择1080P ，制式可选P 制或N 制。

5、添加信号源：进入主界面点“输入源管理”来添加信号源，此时注意查看输入源IP 段是否与矩阵同一网段，如网段相同，直接点“搜索”，即可自动搜索出同网段所有信号源。

点击全选，批量输入用账号密码，此时输入的是信号源的用户名和密码，点确定，再点添加，再点“同步管理”里的上传数据。

6、如网段不相同，则需要修改矩阵的IP 或添加网段，进入主界面点“系统管理”里的系统设置，在左侧点网络设置，弹出IP 地址窗口，点添加IP 地址，输入与信号源相同的网段地址后，点确定再点设置，然后重复第6步骤。

网络的矩阵分析方法
网络的矩阵分析方法是一种用矩阵来描述和分析网络结构、特性和行为的方法。

这种方法将网络表示为矩阵，并利用矩阵运算来研究网络的各种属性。

常见的网络矩阵分析方法包括：
1. 邻接矩阵（Adjacency Matrix）：将网络表示为一个二维矩阵，其中矩阵的行和列分别代表网络中的节点，矩阵的元素表示节点之间的连接关系。

邻接矩阵可以用于描述网络的结构和拓扑关系。

2. 关联矩阵（Incidence Matrix）：将网络表示为一个二维矩阵，其中矩阵的行代表网络中的节点，列代表网络中的边，矩阵的元素表示该节点与该边的关联关系。

关联矩阵可以用于描述网络的连接方式和路径。

3. 度矩阵（Degree Matrix）：将网络表示为一个对角矩阵，其中矩阵的对角线元素表示节点的度，即节点的连接数。

度矩阵可以用于描述节点的中心性和重要性。

4. 邻接矩阵的幂次计算：通过对邻接矩阵进行幂次计算，可以得到节点之间的路径数量和长度信息，可以用于计算网络的连通性和可达性。

5. 特征值和特征向量分析：通过计算网络矩阵的特征值和特征向量，可以得到
网络的特征信息，如网络的谱半径、特征中心性等。

6. Laplacian矩阵（拉普拉斯矩阵）：通过对邻接矩阵和度矩阵进行运算得到的矩阵，可以用于研究网络的连通性、划分和传播等问题。

通过上述矩阵分析方法，可以揭示网络的结构、功能和行为特征，对于网络科学、社交网络分析、复杂网络研究等领域具有重要的应用价值。

深圳华贤迅科技有限公司高清网络数字矩阵使用说明书深圳市华贤迅科技有限公司是一家专业从事研发,生产网络数字视频监控设备的高科技民营企业。

公司成立以来，我们一直致力于网络数字矩阵的研发与创新，公司拥有一支在监控行业显示控制领域里有着丰富经验的研发团队，致力于为客户提供优质的监控产品及系统解决方案。

目录1 资源管理服务器（OpenResourceManagerSetup） (1)1.1资源管理服务器的界面 (1)1.1.1菜单导航区 (1)1.1.2功能模块区 (2)1.1.3主显示区 (2)1.2资源管理 (2)1.2.1添加单位 (3)1.2.2添加流媒体 (3)1.2.3添加视频设备 (4)1.2.4添加矩阵服务器 (5)1.2.5添加其它设备 (6)1.2.6添加单位用户 (6)1.2.7查看图标 (7)1.2.8删除设备 (7)1.2.9属性 (8)1.3电子地图 (8)1.3.1设置地图 (9)1.3.2设置预案地图 (10)1.4系统用户 (10)1.4.1添加用户 (11)1.4.2添加用户组 (11)2 控制中心OpenNetManagerSetup (12)2.1熟悉操作界面 (12)2.1.1视频显示区 (12)2.1.2常用工具按钮区 (15)2.1.3摄像机目录区 (15)2.1.4循环分组切换目录区 (16)2.1.5系统信息区 (16)2.2 登录 (16)2.2.1用户登录 (16)2.2.2切换用户 (17)2.3实时浏览 (18)2.2.1选择画面模式 (18)2.2.2添加摄像机 (19)2.2.3添加或删除摄像机组 (19)2.2.4循环切换摄像机组 (19)2.2.5 右键功能菜单 (19)2.3电子地图 (23)2.3.1 选择单位 (23)2.3.2 查看设备状态 (24)2.4 数字矩阵 (25)2.4.1 添加电视墙 (26)2.4.2 删除电视墙 (27)2.4.3循环切换 (28)2.4.4右键功能菜单 (28)2.5查看日志 (28)2.6录像回放 (31)2.6.1录像回放界面 (31)2.6.2 播放本地录像文件 (31)2.6.3 播放远程录像文件 (34)2.6.4窗口状态显示 (36)2.6.5播放控制栏 (37)2.6.6同步播放控制栏 (39)2.6.7另存指定的录像文件 (39)2.6.8播放指定文件夹里的录像文件 (40)2.6.9系统状态显示 (41)2.6.10查看抓图 (42)2.6.11播放器设置 (44)2.7云台方向控制 (44)2.8控制面板 (44)2.8.1 控制数字云台 (45)2.8.2控制一般云台 (45)2.8.3报警事件 (46)2.8.4联动图像 (47)2.8.5语音对讲 (48)2.8.6其它操作 (48)2.9活动浏览 (49)2.10报警 (50)2.11设置 (51)2.11.1系统设置 (52)2.11.2事件关联 (53)2.11.3事件管理 (53)2.11.4循环切换 (58)2.11.5界面设置 (59)2.11.6本地用户设置 (61)2.11.7本地用户权限 (63)2.11.8关于 (64)2.12退出 (65)3流媒体服务器（OpenStreamServerSetup） (67)4电视墙（OpenNetMatrixSetup） (68)1 资源管理服务器（OpenResourceManagerSetup ）资源管理服务器主要是完成系统中所有设备和资源的分类添加、管理、配置，为用户分配权限等，具体包含：视频主机（图像信号）、报警主机（报警信号）、指纹主机、门禁主机、巡更主机、集中存储主机、数字矩阵主机等设备以及系统布防地图、系统管理用户、单位人员等系统资源。

解码矩阵使用说明书第一章矩阵安装方法硬件连接1、把矩阵中解码卡的网口用网线接入到交换机上2、将要接入的网络摄像头也接入到交换机上3、将矩阵用HDMI或者VGA接口接入电视墙4、全部插好后再接上电源线，开机5、在电脑上安装矩阵控制软件6、搜索更改解码卡的IP地址与网络摄像头在一个网段7、搜索解码卡的MAC地址找供应商授权矩阵软件8、通过矩阵控制软件配置矩阵与摄像头参数第二章矩阵软件使用步骤2.1 修改解码卡的IP地址2.1.1软件下载地址：下载IP修改工具，安装后如图：2.1.2点击“搜索设备”--选择要修改的解码卡--右边修改IP地址--点击“修改网络参数”（解码卡的IP必须与要解码的视频源一个网段），如图：2.2 安装解码软件，添加视频源软件下载地址：，授权找供应商。

2.2.1下载矩阵软件，安装后如图：2.2.2点击“设备管理”，如图：2.2.3弹出“设备管理”窗口，选择“test组”再点击“添加设备”，如图：2.2.4弹出“添加设备”窗口，配置视频源的参数，这边以海康NVR为例，如图：厂家：选择“海康”类型：选择“NVR”别名：自定义IP地址：网络录像机NVR的IP地址用户名：admin（默认）密码：网络录像机NVR的密码RTSP端口：554（默认）端口：8000（默认）2.2.5再点击“添加”后关闭“添加设备”窗口和“设备管理窗口”，回到主界面能看到左边“设备列表”有刚添加的设备，并且设备状态有亮灯，表示添加成功，如图：2.2.6根据不同厂家、不同类型的设备添加的参数也不同，如下：海康网络摄像机：厂家：选择“海康”类型：选择“网络摄像机”别名：自定义IP地址：摄像头的IP地址用户名：admin（默认）密码：摄像头的密码ONVIF端口：80（默认）端口：8000（默认）海康录像机/DVR：厂家：选择“海康”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR密码RTSP端口：554（默认）端口：8000（默认）海康网络录像机/NVR：厂家：选择“海康”类型：选择“NVR”别名：自定义IP地址：网络录像机NVR的IP地址用户名：admin（默认）密码：网络录像机NVR的密码RTSP端口：554（默认）端口：8000（默认）大华网络摄像机：厂家：选择“大华”类型：选择“网络摄像机”别名：自定义IP地址：大华网路摄像机的IP地址用户名：admin（默认）密码：网络摄像机的密码ONVIF端口：80（默认）端口：37777（默认）大华录像机DVR：厂家：选择“大华”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR的密码RTSP端口：554（默认）端口：37777（默认）大华网络录像机NVR：厂家：选择“大华”类型：选择“NVR”别名：自定义IP地址：大华录像机NVR的IP地址密码：大华录像机NVR的密码RTSP端口：554（默认）端口：37777（默认）英码/雄迈/巨峰录像机：厂家：选择“英码”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR的密码（默认空）端口：34567（默认）ONVIF摄像机：厂家：选择“ONVIF”类型：选择“网络摄像机”别名：自定义IP地址：ONVIF摄像机的IP地址用户名：admin（默认）密码：ONVIF摄像机的密码ONVIF端口：80（默认）端口：8000（默认）英码云平台视频源：厂家：选择“英码”类型：选择“流媒体平台”别名：自定义IP地址：英码流媒体平台的IP地址或域名用户名：流媒体平台上的设备序列号密码：空（默认不用填）RTSP端口：554（默认）端口：9500（默认）2.3 矩阵软件添加解码卡2.3.1点击“屏幕控制”，如图：2.3.2弹出“屏幕控制”窗口，点击“添加屏幕”，如图：2.3.3弹出“新建屏幕”窗口，设置解码卡的IP地址参数等，如图：IP地址：解码卡的IP地址端口：34567（默认）设备名：自定义用户名：admin（默认）密码：空（默认）屏幕编号：自定义2.3.4点击“确定”初始化解码卡，提示在线表示添加成功，如图：2.4 视频源添加到解码卡的操作2.4.1双击“解码卡屏幕”或者点击“解码参数”，如图：2.4.2解码卡初始化弹出“解码参数”窗口，左击选择要添加视频源的窗口，如图：2.4.3双击“设备列表”中的视频源成亮灯状态，展开通道，如图：2.4.4左击选择要解码的通道拖动到解码卡的窗口放开，下面会显示一个列表，如图：观察屏幕有出图像就表示解码成功了，多路解码卡依次拖动别的通道即可。

数字矩阵拼接键盘使用手册网络矩阵控制方法：将键盘和矩阵连接在同一局域网，然后查看矩阵解码卡ID是否配置好。

矩阵出厂时ID都是从1开始按顺序往后移。

（我们公司的网络键盘只能控制我们公司的网络矩阵）一，键盘协议选择按键盘“A”+“确认”，进入选择模式，选择“1-CODE1”摇杆向右摇动，如图再选择“2-Network”摇杆向右摇动，如图再选择“4-9600”摇杆向右摇动，如图选择好了以后，键盘屏幕显示如下，如图V5.3为键盘软件版本ID:0 为键盘自身ID，无需设置DEC：001为当前所控解码卡的ID。

ENT：为键盘输入字符显示。

NET:9600 代表，键盘当前为网络矩阵协议，波特率9600PTZ:STOP表示摇杆当前状态。

二，常用操作：1，选择受控解码卡：“监视器/设备”+“N”+“确认”。

“N”表示受控解码可的ID号2，单画面切换为四分割/九分割画面：“运行”+“4”/“9”+“确认”3，四分割画面切换为单画面：“摄像机/通道”+“N”+“确认”（N为1~4任意数字）上下掰动摇杆，可上翻或下翻当前四通道中的某一通道。

此种切换只支持当也的几个通道切换。

4，任意画面的切换：“预置/返回”+“N”+“确认”（非PTZ模式下）5，控制云台：将云台所在通道切换为单画面，按键盘“报警”监视器左下方会出现云台控制图标。

通过键盘摇杆可以对其进行操作。

6，设置预置位：将所要设置预置位的球机切换到单面面，然后进入PTZ模式下进行一下操作；“设置/进入”+“N”+“确认”7，调用预制位： PTZ模式下输入“预置/返回”+“N”+“确认”8，进主菜单：非PTZ状态下输入“主菜单”左右摇动摇杆可以选择不同的子菜单，选中之后按“确认”键进入，“返回”键返回上一级菜单。

9，设置自动轮询：非PTZ状态下按键盘“下一页/轮巡”键，进入自动轮巡模式。

10，如何锁屏：按键盘“辅助/锁”键，可将矩阵当前解码卡上锁。

监视器右上角会出现图标。

解码矩阵使用说明书第一章矩阵安装方法硬件连接1、把矩阵中解码卡的网口用网线接入到交换机上2、将要接入的网络摄像头也接入到交换机上3、将矩阵用HDMI或者VGA接口接入电视墙4、全部插好后再接上电源线，开机5、在电脑上安装矩阵控制软件6、搜索更改解码卡的IP地址与网络摄像头在一个网段7、搜索解码卡的MAC地址找供应商授权矩阵软件8、通过矩阵控制软件配置矩阵与摄像头参数第二章矩阵软件使用步骤2.1 修改解码卡的IP地址2.1.1软件下载地址：下载IP修改工具，安装后如图：2.1.2点击“搜索设备”--选择要修改的解码卡--右边修改IP地址--点击“修改网络参数”（解码卡的IP必须与要解码的视频源一个网段），如图：2.2 安装解码软件，添加视频源软件下载地址：，授权找供应商。

2.2.1下载矩阵软件，安装后如图：2.2.2点击“设备管理”，如图：2.2.3弹出“设备管理”窗口，选择“test组”再点击“添加设备”，如图：2.2.4弹出“添加设备”窗口，配置视频源的参数，这边以海康NVR为例，如图：厂家：选择“海康”类型：选择“NVR”别名：自定义IP地址：网络录像机NVR的IP地址用户名：admin（默认）密码：网络录像机NVR的密码RTSP端口：554（默认）端口：8000（默认）2.2.5再点击“添加”后关闭“添加设备”窗口和“设备管理窗口”，回到主界面能看到左边“设备列表”有刚添加的设备，并且设备状态有亮灯，表示添加成功，如图：2.2.6根据不同厂家、不同类型的设备添加的参数也不同，如下：海康网络摄像机：厂家：选择“海康”类型：选择“网络摄像机”别名：自定义IP地址：摄像头的IP地址用户名：admin（默认）密码：摄像头的密码ONVIF端口：80（默认）端口：8000（默认）海康录像机/DVR：厂家：选择“海康”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR密码RTSP端口：554（默认）端口：8000（默认）海康网络录像机/NVR：厂家：选择“海康”类型：选择“NVR”别名：自定义IP地址：网络录像机NVR的IP地址用户名：admin（默认）密码：网络录像机NVR的密码RTSP端口：554（默认）端口：8000（默认）大华网络摄像机：厂家：选择“大华”类型：选择“网络摄像机”别名：自定义IP地址：大华网路摄像机的IP地址用户名：admin（默认）密码：网络摄像机的密码ONVIF端口：80（默认）端口：37777（默认）大华录像机DVR：厂家：选择“大华”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR的密码RTSP端口：554（默认）端口：37777（默认）大华网络录像机NVR：厂家：选择“大华”类型：选择“NVR”别名：自定义IP地址：大华录像机NVR的IP地址密码：大华录像机NVR的密码RTSP端口：554（默认）端口：37777（默认）英码/雄迈/巨峰录像机：厂家：选择“英码”类型：选择“DVR”别名：自定义IP地址：录像机DVR的IP地址用户名：admin（默认）密码：录像机DVR的密码（默认空）端口：34567（默认）ONVIF摄像机：厂家：选择“ONVIF”类型：选择“网络摄像机”别名：自定义IP地址：ONVIF摄像机的IP地址用户名：admin（默认）密码：ONVIF摄像机的密码ONVIF端口：80（默认）端口：8000（默认）英码云平台视频源：厂家：选择“英码”类型：选择“流媒体平台”别名：自定义IP地址：英码流媒体平台的IP地址或域名用户名：流媒体平台上的设备序列号密码：空（默认不用填）RTSP端口：554（默认）端口：9500（默认）2.3 矩阵软件添加解码卡2.3.1点击“屏幕控制”，如图：2.3.2弹出“屏幕控制”窗口，点击“添加屏幕”，如图：2.3.3弹出“新建屏幕”窗口，设置解码卡的IP地址参数等，如图：IP地址：解码卡的IP地址端口：34567（默认）设备名：自定义用户名：admin（默认）密码：空（默认）屏幕编号：自定义2.3.4点击“确定”初始化解码卡，提示在线表示添加成功，如图：2.4 视频源添加到解码卡的操作2.4.1双击“解码卡屏幕”或者点击“解码参数”，如图：2.4.2解码卡初始化弹出“解码参数”窗口，左击选择要添加视频源的窗口，如图：2.4.3双击“设备列表”中的视频源成亮灯状态，展开通道，如图：2.4.4左击选择要解码的通道拖动到解码卡的窗口放开，下面会显示一个列表，如图：观察屏幕有出图像就表示解码成功了，多路解码卡依次拖动别的通道即可。

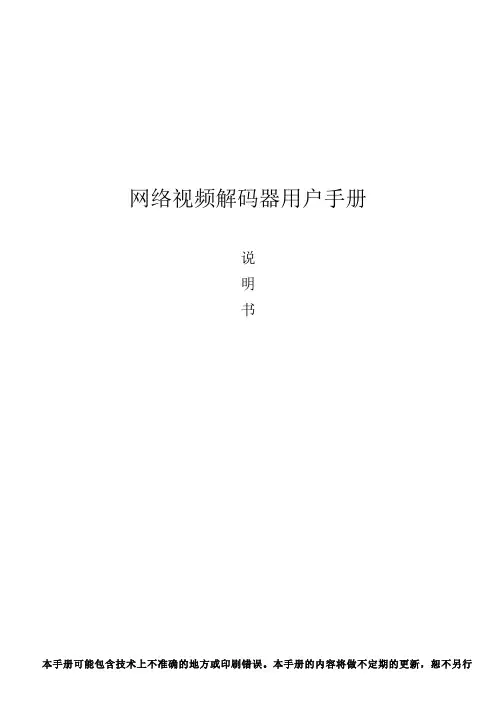

网络视频解码器用户手册说明书通知；更新的内容将会在本手册新版本中加入。

我们随时会改进或更新本手册中描述的产品或程序。

目录简介 (2)参数： (3)外观 (4)操作 (7)NVS Matrix解码器控制软件简介 (7)安装NVS Matrix (7)启动NVS Matrix (9)顶部菜单栏 (10)文件选项 (10)操作选项 (10)解码器选项 (10)工具选项 (11)帮助选项 (11)分配摄像头 (12)解码器参数设置 (15)报警参数设置 (15)虚拟键盘 (17)透明串口 (17)搜索解码器 (18)NVS Matrix主界面操作说明 (20)网络嵌入式解码器软件升级 (22)问题解答 (24)简介非常感谢您购买我公司的产品。

我们将向您提供最好的服务！随着计算机技术和信息网络技术的发展，安防监控技术也正在向数字化、网络化的方向发展。

数字化、网络化的监控系统已经步入了全数字时代，彻底打破"闭路电视监控系统"模拟方式的结构，从根本上改变了视频监控系统从信息采集、传输处理、系统控制的方式和结构形式。

由公司自主开发的的网络视频嵌入式解码器是网络产品中的一个系列。

其主要功能是将经过网络传输的9000系列和网络视频视频服务器的音视频编码数据还原成模拟的AV信号，显示在监视器上。

适用于大中型监视系统的控制中心。

产品功能：✧采用嵌入式设计，产品体积小，集成度高，便于组网✧可还原网络视频服务器及网络摄像机输出的音视频编码信号；✧具有两路独立的音视频输出通道，同时输出两路音视频信号，可应用于多种流行的矩阵主机中；✧具有一路音频输出接口，可实现与前段视频服务器对讲；✧每个视频通道可以显示4个不同的IP地址，实现在一个监视器上多画面显示；✧具有4路报警输出接口，响应前端视频服务器发回的报警信息；✧配套NVS Matrix控制软件，可实现系统设置和对前端摄像机的控制。

✧支持完全透明的RS232和RS485接口参数：外观1、 整机尺寸：262(W)mm*140(D)mm*43(H)mm2472622. 前面板：USB接口：该版本暂时不用； TX/RX ： 控制数据传输指示； LNK ： 网络连接工作状态指示； PWR ： 电源指示；RST ： 系统复位，恢复出场设置,非专业人员请不要按此按钮。

高清视频监控核心业务介绍网络IP矩阵系统功能及核心业务流程1、网络IP矩阵功能介绍 (2)2、矩阵切换功能 (3)3、远程多分控视频浏览与控制功能 (6)4、集中多路数视频解码切换显示功能 (7)5、多画面分割功能 (8)6、历史视频回放上电视墙功能 (10)7、摄像机统一编号控制功能 (11)8、多矩阵无缝级联功能 (12)9、所见即所得操作功能 (13)10、报警联动及电子地图功能说明 (14)1、网络IP矩阵功能介绍网络IP矩阵是大型网络监控领域最核心部分，处于监控电视墙系统的咽喉地带，包括前端网络信号的输入以及后端视频的输出，都需经过网络IP矩阵来完成。

宙视达网络大屏网络IP矩阵是网络电视墙领域的极少厂家所具备的产品。

他完成电视墙系统的多路数视频集中1：1解码输出或同步、程序、群组切换输出、多画面分割显示、多屏拼接输出、多机级联以及集中录像存储、回放历史视频上电视墙等功能特色，集成了多个产品的功能。

使得整个系统在结构简单、布局合理、操作简易的前提下实现了用户的需求。

其拓扑图如下：2、矩阵切换功能网络IP矩阵首先定义于电视墙矩阵功能，具有模拟矩阵的所有切换功能，包括群组、同步、程序、报警联动等自动切换及手动切换功能，并且能够使用三维矩阵键盘操作所有功能，支持256组群组切换,1024组同步切换,2048组程序切换,4096路以上报警联动切换, 8192路音视频的自由切换。

模拟矩阵的核心切换功能是通过8816多路交叉开关来实现切换的，它来自于第一代电话交换即线路交换的主要芯片。

网络IP矩阵是通过实时流媒体来实现切换，同样来自于第二代（IP）电话交换即包交换功能。

只有拥有实时的网络切换功能，实现了模拟矩阵在切换方面的功能逻辑，才算得上是真正意义上的数字网络矩阵，而不是个别商家实现了简单的解码输出功能的“网络解码器”。

2.1同步切换的界面如下：如上图所示：同步切换包括同步切换名称和详细的切换信息，切换信息包括监视器、摄像机、预置位等信息。

网络高清视频解码矩阵技术参数主要特性：◆采用插卡式结构，方便扩充与维护◆采用Linux操作系统，运行稳定可靠◆支持不同品牌不同分辨率网络摄像机混合解码◆整机有9个HDMI输出口◆自动搜索网络摄像机的IP地址◆自动检测IP地址冲突，省时省心◆接入的网络摄像机可跨网段，支持ONVIF网络协议◆支持USB鼠标USB键盘操作，模拟三维中文控制键盘操作◆自动绑定键盘切换用的摄像机ID编号，可根据需要更改对应IP的键盘切换ID◆内建数据库，对用户的设置参数都将储存在数据库里◆内建虚拟电脑键盘功能，可用鼠标光标进行字母或汉字编辑◆可对网络摄像机编辑相应的地域信息或名称◆可搜索关键字进行摄像机名称或地域信息查找◆对地域名称、IP地址、键盘ID信息可用鼠标点击升序、降序排列◆每个HDMI输出口可1、4、6、9、16画面分割，每个分割画面都可切换任意网络摄像机信号显示◆可控制兼容ONVIF的网络高清球机，兼容ONVIF的报警信号联动自动切屏◆对已显示的画面可以设置移动侦测报警◆可对某个网络摄像机画面设置隐私遮蔽◆可以分组切换画面，多屏自动轮巡、单屏自动轮巡主要参数：视频输出HDMI输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZVGA输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZ视频解码参数解码通道72解码能力20路1080P/36路720P/72路D1或72路CIF画面分割数单输出口1/4/9/16外部接口网络接口RJ45 10M/100M/1000Mbps自适应以太网口串行接口标准485键盘接口USB接口10个USB接口其他电源220V功耗≤100W工作温度-10℃--＋55℃工作湿度10％--90％尺寸430mm(长)×300mm（宽）×177mm（高）重量≤7kg前视图。
