高清视频网络矩阵说明书

首页高清网络解码矩阵 资料版本：T3000-35-20120306A——用户手册目录一、产品概述 (2)二、产品特性 (3)三、技术参数 (4)四、外观说明 (5)五、典型安装 (8)六、默认参数 (9)集成型视频解码器（以下简称VS-DM16）是优秀的基于网络的数字解码设备，嵌入式Linux操作系统，稳定性高；内置图面分割功能，每路视频输出可解16路1080P编码数据上电视墙；电视墙图像巡回切换功能（单巡回、多路巡回及混合巡回等多种模式）。

该集成型视频解码器广泛应用于网络视频传输及监控的各种领域，如：学校、交通、水利、银行、基站、网吧、小区、连锁超市等监控场所，该产品易于安装，操作简便。

◆采用高性能、功能强大的可编程媒体处理器SOC芯片，内置（ARM+DSP）和高速视频协处理器◆支持各种高灵敏度CCD或CMOS传感器（SONY、SHARP等）的模拟视频输出◆采用优秀的H.264视频压缩算法，轻松实现高清晰图像的低网络带宽传输◆解码图像CIF/ Half- D1/D1/720P/1080P可调，允许NTSC/PAL制切换；最高帧率：NTSC制30fps，PAL制25fps。

码流32Kbit/s-6Mbit/s可调◆支持远程系统升级；内置硬件看门狗，保证系统稳定运行◆支持多种网络协议：TCP/IP、UDP/IP、多播、HTTP、Telnet、Onvif等◆网络自适应技术，根据网络带宽自动调整视频帧率◆ RS-485串口，内置各种云台解码器协议，支持透明传输◆内置实时时钟，保证系统断电重启后时间的正确性◆单路输出最大可解码16路1080P分辨率的视频图像◆完善的用户、日志、告警管理功能◆异常自动恢复功能，网络中断后可自动连接◆内置多种平台连接协议，支持多平台的无缝连接◆完整的SDK支持，允许用户通过SDK调用进行二次开发第三章：产品参数项目设备参数VS-DM16视频视频输入无视频输出16路VGA/HDMI压缩标准H.264图像分辨率单路解码能力： 16路1080P音频音频参数采样频率：8K HZ，采样位宽：16 Bit，压缩：G711A，码率：32Kbps网络网络接口16个RJ45，10/100M自适应网络协议TCP/IP、UDP/IP、多播、HTTP、ICMP、FTP、EMAIL、TELNET 等WEB应用内嵌Web Server，用户可直接用IE进行浏览、控制视频服务器接口协议可解码支持Onvif协议的任何IPC存储存储接口无录像方式无安全用户管理提供多用户分级权限管理，允许多用户同时访问设备内置看门狗在异常情况自动复位系统，以保证系统正常运行远程复位通过网络控制远程复位系统其他电源、功耗总电源：AC 220V工作温度、湿度-10 ~ 70 ℃、10 ~ 95%尺寸、重量尺寸：432*281*175mm；重量：566g；外包装尺寸：268*220*68mm 结构可拔插式结构，并支持热插拔第四章：外观说明4.1、设备尺寸示意图(单位：mm）设备正视面板图（适应型号：VS-DM16）设备后视面板图（适应型号：VS-DM16）VS-DM09俯视面板如下图：4.2、接口定义4.2.1、设备前面板指示灯说明1、Power：电源指示灯；2、Run ：运行指示灯；3、Ethernet：网络连接指示灯；4.2.2、设备后面板接口说明1、AC 220V ：220V电源输入；2、Ethernet ：RJ45网络接口（10M/100M自适应）；3、HDMI ：HDMI高清输出接口；4、VGA ：VGA输出接口；第五章：典型安装5.1、基本系统拓扑图代表前端代表中心代表客户端5.2、安装注意事项▲远离高温的热源和场所；▲避免阳光直接照射；▲勿放在潮湿的场所；▲避免安装在剧烈震动的场所；▲切勿私自打开外壳进行修理,出现故障请与厂商联系。

高清视频监控核心业务介绍网络IP矩阵系统功能及核心业务流程1、网络IP矩阵功能介绍 (2)2、矩阵切换功能 (3)3、远程多分控视频浏览与控制功能 (6)4、集中多路数视频解码切换显示功能 (7)5、多画面分割功能 (8)6、历史视频回放上电视墙功能 (10)7、摄像机统一编号控制功能 (11)8、多矩阵无缝级联功能 (12)9、所见即所得操作功能 (13)10、报警联动及电子地图功能说明 (14)1、网络IP矩阵功能介绍网络IP矩阵是大型网络监控领域最核心部分，处于监控电视墙系统的咽喉地带，包括前端网络信号的输入以及后端视频的输出，都需经过网络IP矩阵来完成。

宙视达网络大屏网络IP矩阵是网络电视墙领域的极少厂家所具备的产品。

他完成电视墙系统的多路数视频集中1：1解码输出或同步、程序、群组切换输出、多画面分割显示、多屏拼接输出、多机级联以及集中录像存储、回放历史视频上电视墙等功能特色，集成了多个产品的功能。

使得整个系统在结构简单、布局合理、操作简易的前提下实现了用户的需求。

其拓扑图如下：2、矩阵切换功能网络IP矩阵首先定义于电视墙矩阵功能，具有模拟矩阵的所有切换功能，包括群组、同步、程序、报警联动等自动切换及手动切换功能，并且能够使用三维矩阵键盘操作所有功能，支持256组群组切换,1024组同步切换,2048组程序切换,4096路以上报警联动切换, 8192路音视频的自由切换。

模拟矩阵的核心切换功能是通过8816多路交叉开关来实现切换的，它来自于第一代电话交换即线路交换的主要芯片。

网络IP矩阵是通过实时流媒体来实现切换，同样来自于第二代（IP）电话交换即包交换功能。

只有拥有实时的网络切换功能，实现了模拟矩阵在切换方面的功能逻辑，才算得上是真正意义上的数字网络矩阵，而不是个别商家实现了简单的解码输出功能的“网络解码器”。

2.1同步切换的界面如下：如上图所示：同步切换包括同步切换名称和详细的切换信息，切换信息包括监视器、摄像机、预置位等信息。

用户手册数字高清混合矩阵系列 CHM-44M/88M/1616M/3232M安全提示为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：请注意机箱接地良好设备通电前，确保机箱接地良好，以防止静电或漏电而危及设备和人身安全，并起到良好的屏蔽效果。

注意事项◆不要将系统设备置于过冷或过热的地方。

◆设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏设备。

◆阴雨潮湿天气或长时间不使用时，应关闭电源开关。

◆非专业人士未经许可，请不要试图拆开设备机箱，更不要私自维修，以免发生意外事故或加重设备的损坏程度。

◆不要将任何化学品或液体洒在设备上或其附近。

目录1. 产品介绍 (1)1.1. 产品概述 (1)1.2. 主要功能 (1)1.3. 规格特征 (2)1.4. 标配清单 (2)2. 设备操作及功能说明 (3)2.1. 设备操作 (3)2.2. 混合矩阵切换系统应用图 (3)2.3. 按键功能说明 (4)2.4. 按键快速切换操作示例 (5)2.5. 矩阵通讯端口定义与控制电脑的连接 (6)2.6. 矩阵上层软件使用方法 (6)2.7. 通讯协议与控制指令代码 (8)2.8. 部分指令代码举例说明 (9)2.9. 混合矩阵系统常配I/O板卡清单 (10)3. 故障及维修 (10)3.1. 常见故障及解决方法 (10)3.2. 维护 (10)1．产品介绍1.1. 产品概述数字高清混合矩阵系列CHM-44M/88M/1616M/3232M是高性能的高清音视频信号交换设备，支持Y路信号输入，Y路信号输出（Y与矩阵主体端口总数对应，如CHM-1616M 对应的Y为16）。

该矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出，使信号传输衰减降至最低，图像和声音信号能高保真输出。

该矩阵带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信号输入，HDMI和DVI信号输出。

高清视频矩阵的原理及应用1. 什么是高清视频矩阵？高清视频矩阵是一种通过集成多个输入和输出接口，实现多个视频信号的切换、分发和传输的设备。

它可以满足高清视频信号在不同设备之间的互联互通需求，为用户提供更加便捷和灵活的视频连接和管理方式。

2. 高清视频矩阵的工作原理高清视频矩阵的工作原理是通过中央控制器对输入和输出接口进行控制，实现视频信号的切换和分发。

具体来说，高清视频矩阵包括输入端口、输出端口、中央控制器和视频处理器。

2.1 输入端口输入端口用于连接各种视频源设备，例如电视机、电脑、DVD播放器等。

输入端口接收来自这些设备的视频信号，并将其传输给视频处理器。

2.2 输出端口输出端口用于连接显示设备，例如电视、投影仪等。

输出端口接收从视频处理器传输过来的视频信号，并将其显示在相应的设备上。

2.3 中央控制器中央控制器是高清视频矩阵的核心组成部分，它负责接收用户输入的信号，并根据用户的指令控制视频信号的切换和分发。

中央控制器可以通过物理按钮、遥控器或手机APP等方式进行控制。

2.4 视频处理器视频处理器是高清视频矩阵中的重要组成部分，它负责接收来自输入端口的视频信号，并对其进行处理和转换，以适应各种显示设备的需求。

视频处理器可以实现信号的格式转换、分辨率调整、色彩校正等功能。

3. 高清视频矩阵的应用场景高清视频矩阵在许多场合都有广泛的应用，以下是一些典型的应用场景：3.1 家庭影音系统在家庭影音系统中，高清视频矩阵可以实现不同视频源设备和显示设备之间的灵活切换和连接。

用户可以通过中央控制器方便地选择不同的视频源进行播放，并将视频信号传输到所需的显示设备上。

3.2 会议室和教室在会议室和教室中，高清视频矩阵可以实现多个终端设备的互联互通。

通过将多个输入端口和输出端口连接在一起，用户可以实现多个终端设备之间的视频信号切换和分发，方便参会人员或学生进行展示和演示。

3.3 广播电视系统在广播电视系统中，高清视频矩阵可以实现多个输入节目信号的选择和传输。

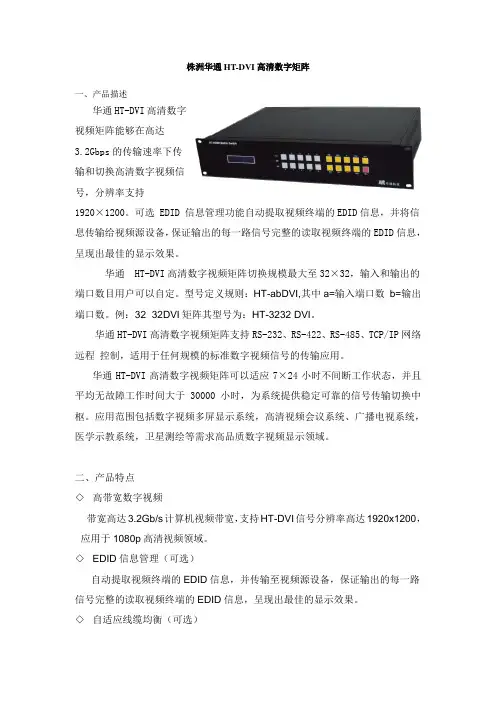

株洲华通HT-DVI高清数字矩阵一、产品描述华通HT-DVI高清数字视频矩阵能够在高达3.2Gbps的传输速率下传输和切换高清数字视频信号，分辨率支持1920×1200。

可选 EDID 信息管理功能自动提取视频终端的EDID信息，并将信息传输给视频源设备，保证输出的每一路信号完整的读取视频终端的EDID信息，呈现出最佳的显示效果。

华通 HT-DVI高清数字视频矩阵切换规模最大至32×32，输入和输出的端口数目用户可以自定。

型号定义规则：HT-abDVI,其中a=输入端口数b=输出端口数。

例：32×32DVI矩阵其型号为：HT-3232 DVI。

华通HT-DVI高清数字视频矩阵支持RS-232、RS-422、RS-485、TCP/IP网络远程控制，适用于任何规模的标准数字视频信号的传输应用。

华通HT-DVI高清数字视频矩阵可以适应7×24小时不间断工作状态，并且平均无故障工作时间大于30000小时，为系统提供稳定可靠的信号传输切换中枢。

应用范围包括数字视频多屏显示系统，高清视频会议系统、广播电视系统，医学示教系统，卫星测绘等需求高品质数字视频显示领域。

二、产品特点◇高带宽数字视频带宽高达3.2Gb/s计算机视频带宽，支持HT-DVI信号分辨率高达1920x1200，应用于1080p高清视频领域。

◇EDID信息管理（可选）自动提取视频终端的EDID信息，并传输至视频源设备，保证输出的每一路信号完整的读取视频终端的EDID信息，呈现出最佳的显示效果。

◇自适应线缆均衡（可选）自动对输入HT-DVI数字信号进行线缆均衡，延长信号源设备到矩阵的传输距离。

◇多层电路板保证信号极强的抗干扰性能华通HT-DVI高带宽数字视频矩阵的矩阵切换板均采用四到八层的电路板，提供了信号通道间极佳的隔离度和极低的电磁辐射，保证了信号传输的质量。

◇可标签输入输出端按键华通HT-DVI高带宽数字视频矩阵支持一体式前面板或独立控制面板控制，可以根据用户需求对每个输入输出按键标印名称、数字、字母，便于辨别及选择输入和输出端。

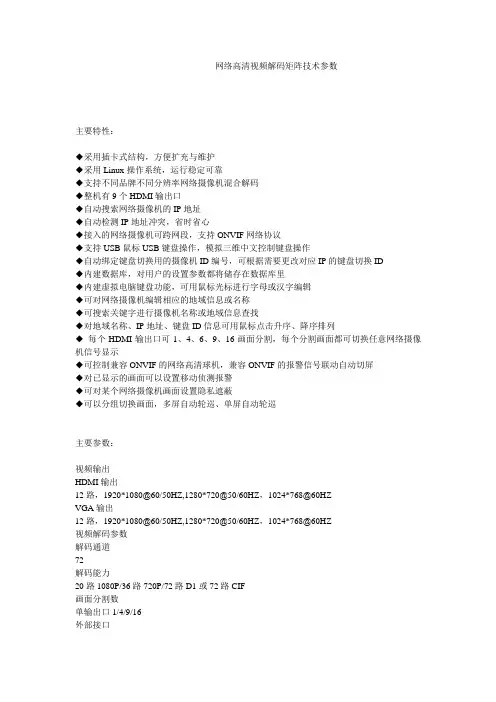

网络高清视频解码矩阵技术参数主要特性：◆采用插卡式结构，方便扩充与维护◆采用Linux操作系统，运行稳定可靠◆支持不同品牌不同分辨率网络摄像机混合解码◆整机有9个HDMI输出口◆自动搜索网络摄像机的IP地址◆自动检测IP地址冲突，省时省心◆接入的网络摄像机可跨网段，支持ONVIF网络协议◆支持USB鼠标USB键盘操作，模拟三维中文控制键盘操作◆自动绑定键盘切换用的摄像机ID编号，可根据需要更改对应IP的键盘切换ID◆内建数据库，对用户的设置参数都将储存在数据库里◆内建虚拟电脑键盘功能，可用鼠标光标进行字母或汉字编辑◆可对网络摄像机编辑相应的地域信息或名称◆可搜索关键字进行摄像机名称或地域信息查找◆对地域名称、IP地址、键盘ID信息可用鼠标点击升序、降序排列◆每个HDMI输出口可1、4、6、9、16画面分割，每个分割画面都可切换任意网络摄像机信号显示◆可控制兼容ONVIF的网络高清球机，兼容ONVIF的报警信号联动自动切屏◆对已显示的画面可以设置移动侦测报警◆可对某个网络摄像机画面设置隐私遮蔽◆可以分组切换画面，多屏自动轮巡、单屏自动轮巡主要参数：视频输出HDMI输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZVGA输出12路，1920*1080@60/50HZ,1280*720@50/60HZ，1024*768@60HZ视频解码参数解码通道72解码能力20路1080P/36路720P/72路D1或72路CIF画面分割数单输出口1/4/9/16外部接口网络接口RJ45 10M/100M/1000Mbps自适应以太网口串行接口标准485键盘接口USB接口10个USB接口其他电源220V功耗≤100W工作温度-10℃--＋55℃工作湿度10％--90％尺寸430mm(长)×300mm（宽）×177mm（高）重量≤7kg前视图。

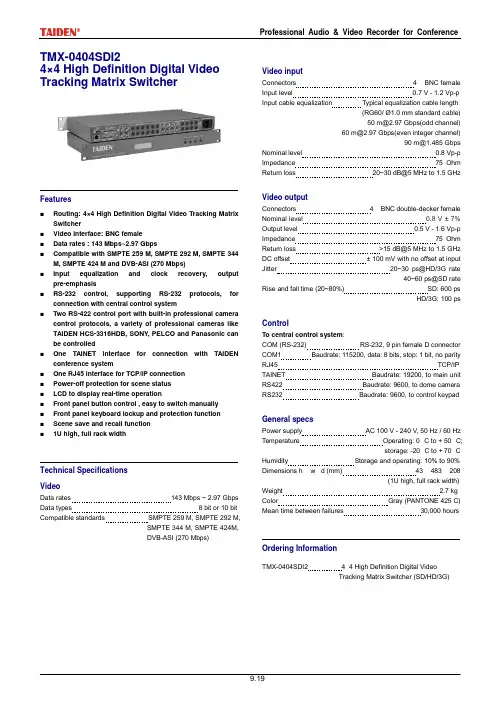

Professional Audio & Video Recorder for Conference TMX-0404SDI24×4 High Definition Digital VideoTracking Matrix SwitcherFeatures■Routing: 4×4 High Definition Digital Video Tracking Matrix Switcher■Video interface: BNC female■Data rates : 143 Mbps~2.97 Gbps■Compatible with SMPTE 259 M, SMPTE 292 M, SMPTE 344 M, SMPTE 424 M and DVB-ASI (270 Mbps)■Input equalization and clock recovery, output pre-emphasis■RS-232 control, supporting RS-232 protocols, for connection with central control system■Two RS-422 control port with built-in professional camera control protocols, a variety of professional cameras like TAIDEN HCS-3316HDB, SONY, PELCO and Panasonic can be controlled■One TAINET interface for connection with TAIDEN conference system■One RJ45 interface for TCP/IP connection■Power-off protection for scene status■LCD to display real-time operation■Front panel button control , easy to switch manually■Front panel keyboard lockup and protection function■Scene save and recall function■1U high, full rack widthTechnical SpecificationsVideoData rates 143 Mbps ~ 2.97 Gbps Data types 8 bit or 10 bit Compatible standards SMPTE 259 M, SMPTE 292 M,SMPTE 344 M, SMPTE 424M,DVB-ASI (270 Mbps) Video inputConnectors 4 × BNC female Input level 0.7 V - 1.2 Vp-p Input cable equalization Typical equalization cable length(RG60/ Ø1.0 mm standard cable)************(oddchannel)************(evenintegerchannel)************* Nominal level 0.8 Vp-p Impedance 75 Ohm Return loss 20~*****************Video outputConnectors 4 × BNC double-decker female Nominal level 0.8 V ± 7% Output level 0.5 V - 1.6 Vp-p Impedance 75 Ohm Return loss >***************** DC offset ± 100 mV with no offset at input Jitter 20~30 ps@HD/3G rate40~60 ps@SD rate Rise and fall time (20~80%) SD: 600 psHD/3G: 100 psControlTo central control system:COM (RS-232) RS-232, 9 pin female D connector COM1 Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity RJ45 TCP/IP TAINET Baudrate: 19200, to main unit RS422 Baudrate: 9600, to dome camera RS232 Baudrate: 9600, to control keypadGeneral specsPower supply AC 100 V - 240 V, 50 Hz / 60 Hz Temperature Operating: 0 °C to + 50 °C;storage: -20 °C to + 70 °C Humidity Storage and operating: 10% to 90% Dimensions h × w ×d (mm) 43 × 483 × 208(1U high, full rack width) Weight 2.7 kg Color Gray (PANTONE 425 C) Mean time between failures 30,000 hoursOrdering InformationTMX-0404SDI2 4×4 High Definition Digital VideoTracking Matrix Switcher (SD/HD/3G)Tracking Matrix SwitcherFeatures■Routing: 8×4 High Definition Digital Video Tracking Matrix Switcher■Video interface: BNC female■Data rates : 143 Mbps~2.97 Gbps■Compatible with SMPTE 259 M, SMPTE 292 M, SMPTE 344 M, SMPTE 424 M and DVB-ASI (270 Mbps)■Input equalization and clock recovery, output pre-emphasis■RS-232 control, supporting RS-232 protocols, for connection with central control system■Two RS-422 control port with built-in professional camera control protocols, a variety of professional cameras like TAIDEN HCS-3316HDB, SONY, PELCO and Panasonic canbe controlled■One TAINET interface for connection with TAIDEN conference system■One RJ45 interface for TCP/IP connection■Power-off protection for scene status■LCD to display real-time operation■Front panel button control , easy to switch manually■Front panel keyboard lockup and protection function■Scene save and recall function■1U high, full rack widthTechnical SpecificationsVideoData rates 143 Mbps ~ 2.97 Gbps Data types 8 bit or 10 bit Compatible standards SMPTE 259 M, SMPTE 292 M,SMPTE 344 M, SMPTE 424M,DVB-ASI (270 Mbps) Connectors 8 × BNC female Input level 0.7 V ~ 1.2 Vp-p Input cable equalization Typical equalization cable length(RG60/ Ø1.0 mm standard cable)************(oddchannel)************(evenintegerchannel)************* Nominal level 0.8 Vp-p Impedance 75 Ohm Returnloss20~*****************Video outputConnectors 4 × BNC double-decker female Nominal level 0.8 V ± 7% Output level 0.5 V ~ 1.6 Vp-p Impedance 75 Ohm Return loss >***************** DC offset ± 100 mV with no offset at input Jitter 20~30 ps@HD/3G rate40~60 ps@SD rate Rise and fall time (20~80%) SD: 600 psHD/3G: 100 psControlTo central control system:COM (RS-232) RS-232, 9 pin female D connector COM1 Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity RJ45 TCP/IP TAINET Baudrate: 19200, to main unit RS422 Baudrate: 9600, to dome camera RS232 Baudrate: 9600, to control keypadGeneral specsPower supply AC 100 V - 240 V, 50 Hz / 60 Hz Temperature Operating: 0 °C to + 50 °C;storage: -20 °C to + 70 °C Humidity Storage and operating: 10% to 90% Dimensions h × w ×d (mm) 43 × 483 × 208(1U high, full rack width) Weight 2.8 kg Color Gray (PANTONE 425 C) Mean time between failures 30,000 hoursOrdering InformationTMX-0804SDI2 8×4 High Definition Digital VideoTracking Matrix Switcher (SD/HD/3G)Tracking Matrix SwitcherFeatures■Routing: 8×8 High Definition Digital Video Tracking Matrix Switcher■Video interface: BNC female■Data rates : 143 Mbps~2.97 Gbps■Compatible with SMPTE 259 M, SMPTE 292 M, SMPTE 344 M, SMPTE 424 M and DVB-ASI (270 Mbps)■Input equalization and clock recovery, output pre-emphasis■RS-232 control, supporting RS-232 protocols, for connection with central control system■Two RS-422 control port with built-in professional camera control protocols, a variety of professional cameras like TAIDEN HCS-3316HDB, SONY, PELCO and Panasonic canbe controlled■One TAINET interface for connection with TAIDEN conference system■One RJ45 interface for TCP/IP connection■Power-off protection for scene status■LCD to display real-time operation■Front panel button control , easy to switch manually■Front panel keyboard lockup and protection function■Scene save and recall function■1U high, full rack widthTechnical SpecificationsVideoData rates 143 Mbps ~ 2.97 Gbps Data types 8 bit or 10 bit Compatible standards SMPTE 259 M, SMPTE 292 M,SMPTE 344 M, SMPTE 424M,DVB-ASI (270 Mbps) Connectors 8 × BNC female Input level 0.7 V ~ 1.2 Vp-p Input cable equalization Typical equalization cable length(RG60/ Ø1.0 mm standard cable)************(oddchannel)************(evenintegerchannel)************* Nominal level 0.8 Vp-p Impedance 75 Ohm Returnloss20~*****************Video outputConnectors 8 × BNC double-decker female Nominal level 0.8 V ± 7% Output level 0.5 V ~ 1.6 Vp-p Impedance 75 Ohm Return loss >***************** DC offset ± 100 mV with no offset at input Jitter 20~30 ps@HD/3G rate40~60 ps@SD rate Rise and fall time (20~80%) SD: 600 psHD/3G: 100 psControlTo central control system:COM (RS-232) RS-232, 9 pin female D connector COM1 Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity RJ45 TCP/IP TAINET Baudrate: 19200, to main unit RS422 Baudrate: 9600, to dome camera RS232 Baudrate: 9600, to control keypadGeneral specsPower supply AC 100 V - 240 V, 50 Hz / 60 Hz Temperature Operating: 0 °C to + 50 °C;storage: -20 °C to + 70 °C Humidity Storage and operating: 10% to 90% Dimensions h × w ×d (mm) 43 × 483 × 208(1U high, full rack width) Weight 3.0 kg Color Gray (PANTONE 425 C) Mean time between failures 30,000 hoursOrdering InformationTMX-0808SDI2 8×8 High Definition Digital VideoTracking Matrix Switcher (SD/HD/3G)TMX-1604SDI216×4 High Definition Digital Video Tracking Matrix SwitcherFeatures■Routing: 16×4 High Definition Digital Video Tracking Matrix Switcher■Video interface: BNC female■Data rates : 143 Mbps~2.97 Gbps■Compatible with SMPTE 259 M, SMPTE 292 M, SMPTE 344 M, SMPTE 424 M and DVB-ASI (270 Mbps)■Input equalization and clock recovery, output pre-emphasis■RS-232 control, supporting RS-232 protocols, for connection with central control system■Two RS-422 control port with built-in professional camera control protocols, a variety of professional cameras like TAIDEN HCS-3316HDB, SONY, PELCO and Panasonic canbe controlled■One TAINET interface for connection with TAIDEN conference system■One RJ45 interface for TCP/IP connection■Power-off protection for scene status■LCD to display real-time operation■Front panel button control , easy to switch manually■Front panel keyboard lockup and protection function■Scene save and recall function■1U high, full rack widthTechnical SpecificationsVideoData rates 143 Mbps ~ 2.97 Gbps Data types 8 bit or 10 bit Compatible standards SMPTE 259 M, SMPTE 292 M,SMPTE 344 M, SMPTE 424M,DVB-ASI (270 Mbps) Video inputConnectors 4 × BNC female Input level 0.7 V - 1.2 Vp-p Input cable equalization Typical equalization cable length(RG60/ Ø1.0 mm standard cable)************(oddchannel)************(evenintegerchannel)************* Nominal level 0.8 Vp-p Impedance 75 Ohm Returnloss20~*****************Video outputConnectors 4 × BNC double-decker female Nominal level 0.8 V ± 7% Output level 0.5 V - 1.6 Vp-p Impedance 75 Ohm Return loss >***************** DC offset ± 100 mV with no offset at input Jitter 20~30 ps@HD/3G rate40~60 ps@SD rate Rise and fall time (20~80%) SD: 600 psHD/3G: 100 psControlTo central control system:COM (RS-232) RS-232, 9 pin female D connector COM1 Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity RJ45 TCP/IP TAINET Baudrate: 19200, to main unit RS422 Baudrate: 9600, to dome camera RS232 Baudrate: 9600, to control cameraGeneral specsPower supply AC 100 V - 240 V, 50 Hz / 60 Hz Temperature Operating: 0 °C to + 50 °C;storage: -20 °C to + 70 °C Humidity Storage and operating: 10% to 90% Dimensions h × w ×d (mm) 43 × 483 × 208(1U high, full rack width) Weight 3.0 kg Color Gray (PANTONE 425 C) Mean time between failures 30,000 hoursOrdering InformationTMX-0404SDI2 16×4 High Definition Digital VideoTracking Matrix Switcher (SD/HD/3G)TMX-1608SDI216×8 High Definition Digital Video Tracking Matrix SwitcherFeatures■Routing: 16×8 High Definition Digital Video Tracking Matrix Switcher■Video interface: BNC female■Data rates : 143 Mbps~2.97 Gbps■Compatible with SMPTE 259 M, SMPTE 292 M, SMPTE 344 M, SMPTE 424 M and DVB-ASI (270 Mbps)■Input equalization and clock recovery, output pre-emphasis■RS-232 control, supporting RS-232 protocols, for connection with central control system■Two RS-422 control port with built-in professional camera control protocols, a variety of professional cameras like TAIDEN HCS-3316HDB, SONY, PELCO and Panasonic canbe controlled■One TAINET interface for connection with TAIDEN conference system■One RJ45 interface for TCP/IP connection■Power-off protection for scene status■LCD to display real-time operation■Front panel button control , easy to switch manually■Front panel keyboard lockup and protection function■Scene save and recall function■1U high, full rack widthTechnical SpecificationsVideoData rates 143 Mbps ~ 2.97 Gbps Data types 8 bit or 10 bit Compatible standards SMPTE 259 M, SMPTE 292 M,SMPTE 344 M, SMPTE 424M,DVB-ASI (270 Mbps) Video inputConnectors 16 × BNC female Input level 0.7 V ~ 1.2 Vp-p Input cable equalization Typical equalization cable length(RG60/ Ø1.0 mm standard cable)************(oddchannel)************(evenintegerchannel)************* Nominal level 0.8 Vp-p Impedance 75 Ohm Returnloss20~*****************Video outputConnectors 8 × BNC double-decker female Nominal level 0.8 V ± 7% Output level 0.5 V ~ 1.6 Vp-p Impedance 75 Ohm Return loss >***************** DC offset ± 100 mV with no offset at input Jitter 20~30 ps@HD/3G rate40~60 ps@SD rate Rise and fall time (20~80%) SD: 600 psHD/3G: 100 psControlTo central control system:COM (RS-232) RS-232, 9 pin female D connector COM1 Baudrate: 115200, data: 8 bits, stop: 1 bit, no parity RJ45 TCP/IP TAINET Baudrate: 19200, to main unit RS422 Baudrate: 9600, to dome camera RS232 Baudrate: 9600, to control keypadGeneral specsPower supply AC 100 V - 240 V, 50 Hz / 60 Hz Temperature Operating: 0 °C to + 50 °C;storage: -20 °C to + 70 °C Humidity Storage and operating: 10% to 90% Dimensions h × w ×d (mm) 43 × 483 × 208(1U high, full rack width) Weight 3.2 kg Color Gray (PANTONE 425 C) Mean time between failures 30,000 hoursOrdering InformationTMX-1608SDI2 16×8 High Definition Digital VideoTracking Matrix Switcher (SD/HD/3G)System Connection。

hdmi矩阵切换器使用方法_hdmi矩阵切换器操作方法安全知识1.请使用带保护地的单相三线制电源，并确保整个系统使用同一保护地。

不能使用无保护地的电源，电源线的接地脚不能破坏。

无完善的接地，容易造成信号干扰，不稳定，还可能因漏电引起人身事故。

2.需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括关断外部电源插座，拔掉电源3.非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免损坏内部精密部件，或发生意外事故或加重设备的损坏程度4.从设备上插.拔信号线时，设备需要断电，以免击穿电路。

带电插拔造成的损坏不在保修范围5.注意防潮防尘，环境温度不要过高或过低6.不要将过重物品压在机器上，以免损坏7.遇到问题，请先详细参阅本说明，如不能解决，请联系我们目录一．前言 (3)二．注意事项 (3)三．产品介绍 (3)3.1包装清单 (3)3.2主要功能 (4)3.3参数表 (5)3.4输入与输出接口 (6)3.5安装说明 (7)四．操作指南 (8)4.1 HDMI 1.3 4×4矩阵 (8)4.2 前面板控制方式 (8)4.3 红外遥控器控制方式 (9)4.4 4×4红外矩阵控制HDMI输入设备 (9)五 PC控制用户指南 (10)安装 (10)步骤 (10)如何控制矩阵 (10)1.General页 (10)2.Matrix control页 (12)前言：感谢您购买迈拓维矩HDMI 4进4出带延长功能高清视频矩阵，在使用本产品前，请仔细阅读此用户手册。

按照手册内的内容安装并使用本产品，已保证您的安全和避免产品损坏，谢谢！由于产品升级，此用户手册可能不定期进行更新，此手册用途仅为操作指导，我们对于手册的内容与建议不做担保。

注意事项：不宜在过热、过冷、多尘、潮湿环境下使用本产品。

请避免过硬物体划伤产品表面请避免产品从高处跌落，以免损坏产品硬件本产品不具备防水功能，请避免液体渗入产品内部请不要人为拆散、组装或者更改本产品硬件、软件。

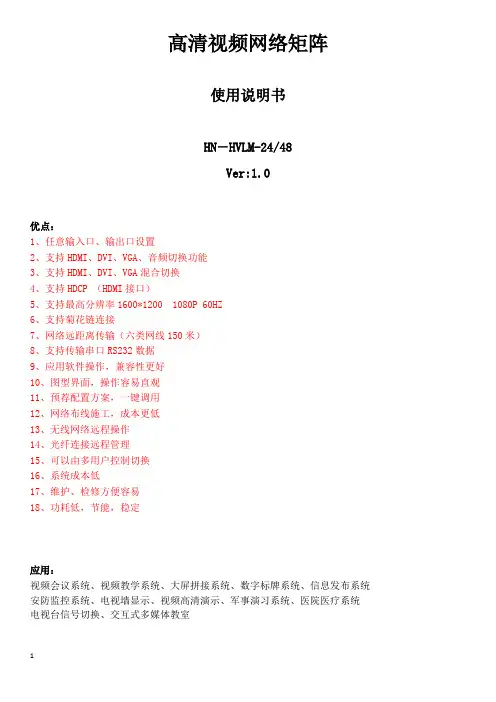

高清视频网络矩阵使用说明书HN－HVLM-24/48Ver:1.0优点：1、任意输入口、输出口设置2、支持HDMI、DVI、VGA、音频切换功能3、支持HDMI、DVI、VGA混合切换4、支持HDCP （HDMI接口）5、支持最高分辨率1600*1200 1080P 60HZ6、支持菊花链连接7、网络远距离传输（六类网线150米）8、支持传输串口RS232数据9、应用软件操作，兼容性更好10、图型界面，操作容易直观11、预荐配置方案，一键调用12、网络布线施工，成本更低13、无线网络远程操作14、光纤连接远程管理15、可以由多用户控制切换16、系统成本低17、维护、检修方便容易18、功耗低，节能，稳定应用：视频会议系统、视频教学系统、大屏拼接系统、数字标牌系统、信息发布系统安防监控系统、电视墙显示、视频高清演示、军事演习系统、医院医疗系统电视台信号切换、交互式多媒体教室一、设备介绍1. 高清视频网络矩阵高清视频网络矩阵是由一台高清视频网络矩阵交换机与应用软件组成，它需要与VGA、DVI、HDMI编解码器配合使用组成一款高清视频网络矩阵切换系统。

由VGA、DVI、HDMI编码器对高清视频音频信号进行编码与压缩处理，输出标准的TCP/IP标准网络流，通过视频网络矩阵进行分配切换，输出网络流由VGA、DVI、HDMI解码器还出高清的视频与音频，由显示设备显示。

高清视频网络矩阵可以通过管理PC进行任意方式的切换与组合，它不同于其它视频矩阵，一台设备可灵活组成不同的输入与输出端口，因此，在实际工程中更加灵活方便。

由于采用了网络传输方式，因此具有了远距离传输功能，采用网络布线方式，为大型系统的组成带来更多方便。

由于具有传输功能，因此，更合适远距离信号的传输与切换，省掉了工程中远距离传输高清信号的烦恼。

它比传统的视频矩阵更加灵活方式，采用网络布线的方式，使现场施工更为简单。

由于采用混合视频信号的切换功能，用户就不用考虑采用什么接口的信号源与显示设备。

网络高清解码矩阵使用说明书NVM目录1新机装机说明 (4)1.1认识矩阵 (4)1.2硬件接线说明 (4)1.2.1组网拓扑图 (4)1.2.2详细连线说明 (5)1.2.2.1矩阵与交换机 (5)1.2.2.2矩阵与电视墙 (6)1.2.2.3矩阵与键盘 (6)1.2.2.4鼠标连接 (6)1.2.3如何判定已连接好 (6)1.3矩阵软件配置 (7)1.3.1管理员权限登录 (7)1.3.2修改网络设置 (7)1.3.3添加网络摄像机 (9)1.3.3.1添加IPC (9)1.3.3.2编辑IPC (10)1.3.3.3删除IPC信息 (11)1.3.3.4清空IPC信息 (11)1.3.3.5默认IPC账户 (11)1.4摄像机分组配置 (12)1.5键盘功能配置 (12)2矩阵功能说明 (13)2.1用户管理 (13)2.1.1添加用户 (13)2.1.2修改密码 (14)2.1.3取回密码 (15)2.1.4删除用户 (16)2.1.5用户登录及退出 (16)2.1.6启用普通用户组 (16)2.2IPC视频调入 (17)2.2.1鼠标点击 (17)2.2.2鼠标双击调入 (18)2.2.3单通道序切 (18)2.2.4群组序切 (18)2.2.5群组调入 (19)2.3关闭通道 (19)2.4云台控制 (19)2.4.1快捷栏云台控制 (19)2.4.2云台个性化设置 (20)2.5IPC群组设置 (20)2.6软件升级 (21)2.7恢复出厂设置 (22)2.8从机还原 (22)2.9从机操作 (23)2.10锁屏 (23)2.11关闭系统 (23)3键盘控制 (23)3.1视频自由调入 (24)3.2屏幕画面分割 (24)3.3群组切换 (24)3.4群组序切（轮循） (24)3.5停止组序切换 (24)3.6单通道序切换 (25)3.7云台控制 (25)3.8通道放大 (25)3.9快捷通道 (25)3.10关闭通道 (25)3.11拼接屏控制 (25)1 新机装机说明矩阵新机的装机分为硬件接线说明和软件配置说明两部分，请严格按照本节的说明顺序安装矩阵。

视频矩阵切换使用方法
视频矩阵切换器是一种用于在多个视频源之间进行切换的设备，它可以将多个输入视频信号切换并输出到一个或多个显示屏上。

下面是视频矩阵切换器的使用方法：
1. 首先，将所有的视频源连接到视频矩阵切换器的输入端口上。

这些视频源可以是电视机、DVD播放器、摄像头等。

2. 确保视频矩阵切换器已连接到显示屏或投影仪上的输出端口。

这样，切换后的视频信号就可以显示在屏幕上。

3. 打开视频矩阵切换器的电源，并使用其遥控器或面板上的按键进行操作。

4. 在切换器的面板或遥控器上，找到选择输入源的按钮或菜单。

不同的切换器可能有不同的标记或图标，用于表示每个输入源。

5. 按下按钮或选择菜单中对应的输入源，以切换到目标视频源。

这样，切换器会将选定的输入信号发送到输出端口，显示在屏幕上。

6. 如果需要切换到另一个视频源，重复第5步。

根据切换器的功能，你可以在多个输出屏幕上同时显示不同的视频源。

7. 一些视频矩阵切换器还配备了其他功能，如分割屏、画中画等。

你可以根据需要使用其他功能进行视频处理。

8. 当你不再需要切换视频源时，可以关闭视频矩阵切换器的电源。

需要注意的是，不同品牌和型号的视频矩阵切换器使用方法可能略有不同。

因此，在使用视频矩阵切换器之前，请参阅其说明书或使用指南，以了解具体的操作步骤和功能。

矩阵操作说明书(总2页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、高清混合矩阵切换器（HDMI）原理矩阵的接口分为信号输入\输出接口，INPUT 部分为信号输入端，OUTPUT部分为信号输出端。

将信号源（如电脑、DVD机）设备的输出端接入矩阵输入端（INPUT），将矩阵输出端（OUTPUT）接至信号使用设备（如投影机、电视机）的输入接口。

主要按键1、Cancel键（取消键）在任何页面按“Cancel”都会回到待机画面状态。

2、ENTER键（确认键）相当于电脑的回车键，表示进入、确认3、VIDEO键（视频键）视频切换模式按钮4、AUDIO键（音频键）音频切换模式按钮5、AV键（音视频键）音视频同步切换模式按钮6、ALL：所有按钮，输入端口对所有输出端口时使用7、SWITCH切换键按Switch 键进入切换菜单，多次按此键，可以在VIDEO、AUDIO、AV模式切换。

7.1 AV SWITCH，音视频同时切换。

在这个状态下，用数字键输入输入通道号和输出通道号，然后按OK（Enter）键，实现切换7.2 VIDEO SWITCH，只切换视频，而不切换音频7.3 AUDIO SWITCH，只切换音频，而不切换视频7.4 AV TO ALL，把某路输入音视频同时切换到所有输出7.5 AV N TO N，进行一对一切换，1到1,2到2,3到3，······n到n其它按键（选择了解）POWER：电源指示灯 RUN：矩阵工作指示灯 IR：红外遥控接收头窗口SAVE：模式保存按钮 MODE：模式调用按钮 ALL：所有按钮，输入端口对所有输出端口时使用 F1：自定义键（默认一一对应） FUN键（功能键）：进入功能菜单，多次按此键可以在对应功能间切换。

操作步骤1、通过HDMI接口，将笔记本（信号源）与一号桌插相连。
