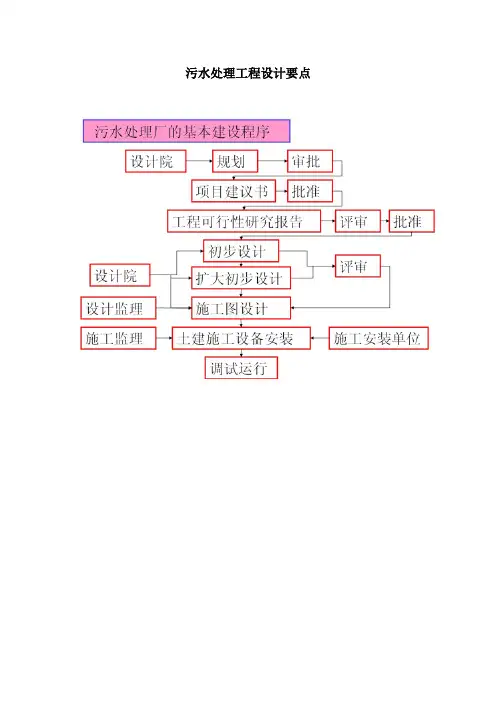

污水处理工程设计要点
工程方案编写1概述
1.1项目背景
?项目建设单位概况
?所在地区地理气候等情况
?废水的产生及水质概述
?现有处理情况及预期处理工程概况
1.2编制依据、标准、原则和范围
1.2.1编制依据和主要资料
?现有工程情况与资料
?类似工程的相关资料
?现场调研情况
?试验研究情况
1.2.2采用的规范和标准
?排放标准
《污水综合排放标准》，GB8978-1996；
《城镇污水处理厂污染物排放标准》，GB18918-2002
《污水排入城市下水道水质标准》，CJ3082-99
《大气污染物综合排放标准》，GB16297-1996
?回用标准
《城市污水回用设计规范》，CECS 61:94
?其他环境标准
《地表水环境质量标准》，GB3838-2002
《环境空气质量标准》，GB3095-1996
?设计规范
《室外排水设计规范》，GB50014-2006
《给水排水工程结构设计规范》GB50069-2002
《工业企业设计卫生标准》，GB21-2002
《采暖通风与空气调节设计规范》，GBJ19-87（2001年版）
《泵站设计规范》，GB/T50265-97
?建筑标准
《建筑结构荷载规范》，GB50009-2001
《混凝土结构设计规范》，GB50010-2002
《建筑地基基础设计规范》，GB50007-2002
《建筑抗震设计规范》，GB50011-2001
《建筑结构可靠度设计统一标准》，GB50068-2001
《建筑给水排水及采暖工程施工质量验收规范》，GB50242-2002 《给水排水工程钢筋混凝土水池结构设计规程》，CECS 138:2002 《建筑给水排水设计规范》，GB 50015-2003
《建筑设计防火规范》，GB50016-2006
?电气标准
《电测量仪表装置设计技术规程》，SDJ9-87
《10kV及以下变电所设计规范》，GB50053-94
《低压配电设计规范》，GB50054-95
《工业与民用电力装置的接地设计规范》，GBJ65-83
《3-110kV高压配电装置设计规范》，GB50060-92
《继电保护和安全自动装置技术规范》，GB14285-93
《仪表系统接地设计规定》，HG 20513-2000
《供配电系统设计规范》，GB50052-95
《电子设备雷击保护导则》，GB 7450-87
《仪表供电设计规定》，HG 20509-2000
?其他
《防洪标准》，GB50201-94
《分散型控制系统工程设计规定》，HG/T 20573-95
《控制室设计规定》，HG 20508-2000
《城市污水处理厂运行、维护及其安全技术规程》，CJJ60－94
?及其它与工程有关的相关标准、规范和规定
1.2.3编制原则
?执行国家关于环境保护的政策，符合国家的有关法规、规范及标准
?贯彻全面规划、统筹安排、分期实施、因地制宜的方针，消减污水排放对环境造成的污
染，改善水体的环境质量，力求获得最大的社会、环境、经济效益
?污水处理工艺的选择应因地制宜并遵循“技术合理、经济合算、运行可靠、管理简单”的
原则
?积极稳妥地采用新技术、新工艺、新设备和新材料
?改建扩建项目要尽量利用现有设施设备，节约资源
1.2.4编制范围
工艺、土建、电气、自控及其他配套附属设施。（改建扩建与新建不同）
（根据设计要求调整）
2污水的水质、水量及处理要求
2.1 设计水量
一般根据实际水量进行适当放大（1.1~1.2），进而根据要求考虑生产规模的扩大。
2.2设计水质
2.2.1设计进水水质
?根据现有水质监测资料
?根据实验室水质监测结果
?若无上述废水资料，根据实际或设计的生产工艺及居民区情况计算估算水质资料
（列表）
2.2.2设计出水水质
?根据项目要求确定
?如无特殊规定根据地方标准定，其次是国家标准
（列表）
3 污水处理工艺流程
3.1废水特点与现存问题
?根据水质监测资料及项目资料分析废水特点及存在的问题
?根据相关工程资料和文献资料分析废水特点及存在的问题
3.2工艺流程
根据水质水量、处理要求、现存问题、相关工程资料、文献资料和工艺技术特点确定工艺，绘制工艺流程图
3.3工艺原理简介
?污染物的去除原理
?各个单元的功能
?处理工艺的特点
?对扩建改建的项目要进行比较说明，并指出如何解决现有问题，有何先进性
3.4各单元处理效果预测
?预测各单元对各主要目标污染物的去除情况，进进水浓度、出水浓度去除率等
?将预测效果与设计目标比较
（列表）
4污水处理厂的工程设计
4.1总平面布置设计
?选择厂址应考虑的问题
1)厂址应选在地质条件较好的地方。地基较好，承载力较大，地下水位较低，便于施工
2)处理厂应尽量少占土地和不占良田。同时，要考虑今后有适当的发展余地
3)要考虑周围环境卫生条件
4)处理厂应设在靠近电源的地方，并考虑排水、排泥的方便
5)处理厂应选择在不受洪水威胁的地方，否则应考虑防洪措施
?平面布置的原则
1)布置应紧凑，以减少处理厂占地面积和连接管(沟道)的长度，并应考虑工作人员的方便
2)各处理构筑物之间的连接管(沟道)应尽量避免立体交叉，并考虑施工、检修方便
3)在高程布置上，充分利用地形，少用水泵并力求挖填土方平衡
4)使需要开挖的处理构筑物避开劣质地基
5)考虑分期施工和扩建的可能性，留有适当的扩建余地
?绘制平面设计图
（在工程图中体现，设计方案中只提供平面设计图，也可省略）
4.2高程布置设计
?高程设计应考虑的问题
1)在高程布置前，先设计各条连接处理构筑物的管道、沟渠
2)计算时，流量采用泵站的最大设计流量。计算内容包括：管道、沟道沿程水头损失、局
部水头损失、格栅水头损失、堰口水头、自由跌落、沟渠坡度、构筑物水头损失等
3)一般只在格栅后的集水井和调节池设提升泵，后续工艺采用重力自流（特殊工艺另行考
虑，如采用膜技术工艺等）
4)一般构筑物（自流连接）高程差在0.5~1.0m，特殊情况另考虑
5)改造工艺根据实际情况定，一般至多增设一次提升
6)排放口入江河等自然水体要考虑最高水位
?绘制高程设计图
（在工程图中体现，设计方案中只提供高程设计图，也可省略）
4.3污水处理厂构筑物设计
4.3.1事故池
?事故池容积应包括可能流出厂界的全部流体体积之和，通常包括事故延续时间内消防用
水量、事故装置可能溢流出液体、输送流体管道与设施残留液体、事故时雨水量
?事故池根据不同的行业其规定有所不同，如制药废水的事故池容积不小于其一个生产周
期的所排废水，其水力停留时间一般8-12小时。农药废水水力停留时间一般为12-16h ?事故池单建，一般同调节池
?设备：
1)污水提升泵（耐腐蚀，1用1备）
2)液位计
4.3.2格栅
?过栅流速：栅前渠道内水流速度一般严用0.4~0.9m/s；废水通过栅条间隙的流速可采用
0.6~1.0m/s。设计过流能力一般取格栅生产厂商提供最大过流能力的80%以留有余地
?水头损失：对于小型污水处理工程(1×104m3/d 以下)一般采用0.08~0.15m，大型污水
处理厂应通过计算决定
?有效过滤面积：按流速0.6～1.0s/m 计算，但总宽度不小于进水管渠宽度的1.2 倍，与
筛网一起使用时可取1.8 倍
?格栅的倾角：一般采用45°~75°，人工清除栅渣时取低值
?格栅上部需设置工作台，其高度应高出格栅前最高设计水位0.5m，工作台上应有安全
和冲洗设施，工作台两侧过道宽度不小于0.7m，工作台正面过道宽度，当人工清除栅渣时，不应小于1.2m，当机械清除栅渣时，不应小于1.5m
?针对水质情况选用粗格栅和细格栅，粗格栅设在集水井前，细格栅设在其后
?根据要求及水量直接选择格栅型号即可
?设备：
1)格栅
2)配套栅渣清除设备
3)格栅槽及工作台
4.3.3吸水井
?吸水井的容积，要满足给个吸水管路的安装要求；要满足最高水位及最低水位的要求。
水量较大时，有效容积要大于最大一台泵5min的流量，水量较小时适当放大。
?设备：
1)污水提升泵（耐腐蚀，1用1备）
2)液位计
4.3.4调节池
?对于SS较高的污水，调节池底部设一定坡度并设集泥槽和拍你口
?处理量较小时停留时间在24h左右，处理量较大时停留时间在8~12h左右
?一般是机械搅拌，6~8w/每方池容，或者是穿孔曝气，风量2~3方/(h m管长)或者是5~6
方/(h m2单位池面积)
?设备：
1)污水提升泵
2)液位计
3)曝气、搅拌装置
4)管道流量计（根据资金情况，可不设）
5)在线pH计（后续设物化处理单元的可不设，改设到后续处理单元）
4.3.5主体处理单元
包括预处理、生化处理、深度处理及其辅助设施等（另作说明）
4.3.6出水口
4.3.7辅助构筑物
?污泥脱水机房
?鼓风机房
?变配电间
?加药间、机修间及仓库
?综合楼（中央控制室、办公室、化验室、会议室、仓储室、卫生间、宿舍、餐厅、浴室、
值班室、接待室、门卫（传达室））
4.4电气设计
4.4.1设计依据
?（1.2.2电气标准）
4.4.2设计范围
?变配电间及设备
?配电柜
?用电设备动力配电
?综合楼、加药间、机修间及仓库的动力、照明及防雷保护接地的设计
4.4.3供电电源
?考虑引入电源及负荷等级
4.4.4负荷计算
?一般污水处理厂所有用电设备电压等级均为380/220V
?全厂总装机容量、工作容量及计算负荷：总装机容量、总工作容量、总视在功率、工作
电流、变压器选型、负荷率
?编写用电负荷统计表
4.4.5供电系统
?高压配电系统：一般采用10KV高压配电系统进线，承担全部二级负荷
?低压配电系统：一般情况，低压配电按单母线运行方式
?一般情况，高压开关柜采用下进、下出的接线方式，低压配电柜采用下进下出的接线方
式。供配电系统按三相五线制设计，采用保护接地系统。大容量生产设备电气负荷均采用放射式供电；小容量生产设备负荷根据其平面分布情况，采用树干式与放射式相结合供电方式；照明、辅助用房等一般负荷采用树干式与放射式相结合的供电方式
4.4.6无功补偿
?一般采用低压集中自动补偿方式，低压侧装设不燃型干式补偿电容器，对系统进行无功
功率自动补偿，使补偿后的功率因数大于0.9
4.4.7电能计量
?一般采用高供高计，用以计量电能使用情况
4.4.8防雷和接地
?各建筑物、构筑物均设置相应的防雷及接地装置，且尽量利用建筑物、构筑物内部的结
构钢筋作为防雷及接地装置
?各建筑物、构筑物在电源进户处均作总等电位联结。所有电气设备的金属外壳、穿线钢
管、电缆外皮、配电箱柜及安装支架等均应与接地系统可靠连接。防雷及强、弱电接地系统统一设置，采用联合接地方式，接地电阻小于1Ω
4.4.9电力照明管线的敷设方式
?高压电缆采用（YJV－10KV）交联聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆，电源
引入线（YJV22）直埋敷设。低压电缆采用（YJV－1KV）聚氯乙烯绝缘、聚氯乙烯护套铜芯电力电缆，主干线路沿电缆沟敷设，入户后穿焊接钢管暗敷。道路照明电缆直埋地敷设，埋深不小于室外地坪下0.7米。辅助建筑室内电力及照明线路均采用（BV-0.5KV）塑料绝缘铜芯导线穿金属管暗敷。所有电缆沟进出口、预留孔洞等待电缆、导线敷设完后均作防火封堵
4.4.10启动及控制方式
?用电设备均按直接启动设计，每台电机设有过载、短路及缺相保护。控制器件采用交流
接触器，保护器件主要用空气开关和热继电器，保护和控制设备均放在控制柜内，按工艺要求现场设就地操作柱，装设信号灯、按钮，大功率设备装设电流表等。其余一般电机也均采用直接启动
4.4.10主要设备选型
?变电配电系统
?低压开关柜
?照明配电箱
?照明灯具及其他
4.5自控及仪表设计
4.5.1控制方式
?一般根据工艺自控要求，主要用电设备采用现场手动控制运行方式。在现场控制箱上设
有开、停按钮
?对有自动控制要求的工艺单元设独立自动控制系统
4.5.2仪表设计
?根据工艺要求，各种仪表均选用带有现场显示变送器的智能仪表，并带有4~20mA直
流输出，信号可通过现场PLC采集并传送至中央监控计算机，在计算机CRT上或模拟屏上显示（考虑可能的自控水平的提升）
?采用现场检测仪表情况列表
4.6建筑结构设计
（4）絮凝沉淀池
混凝反应池（常与沉淀池合建）：
反应时间15min~30min
混合方式采用管道混合器混合或机械搅拌混合
反应采用机械搅拌反应，分级反应，搅拌速度递减
平流沉淀池：
刮泥机（撇油、刮渣）、排泥管、排泥泵（重力排泥时省去）
水量较大时采用，作为预处理的沉淀池表面负荷较大，沉淀时间较短。表面负荷0.8~1.5m3/m2?h，沉淀时间1h~3.0h。长宽比大于4:1，
（5）水解酸化池
有完全混合式、推流式，环流式，升流式（UASB），折流式等
一般有效水深5~6m，容积负荷1.2kgCOD/m3?d，超高0.5m，停留时间4~30h，上部半软性组合填料高度1.5~2m，底部设潜水搅拌机，二沉池污泥回流补充。在线pH计，加药系统（调pH，补充营养盐等）
例如10 m3/h，
一般根据实际水量放大多少，1.1~1.2倍？
一般事故池储水容量有何要求？是否可以和调节池合建？
调节池的出水管道上是否需要设有流量计？（现场看到的一些水处理厂有）
调节池的布气一般采用什么方式？
调节池的风机风量如何确定？
曝气池的风机风量如何确定？
曝气池一般估个气水比（流量），水质简单的10，复杂的就15左右，
需要过格栅的废水，废水是先进集水井再经格栅进调节池，调节池后再提升，所以调节池高程比较低。是这样吗？或者废水是先经格栅进集水井再进调节池？
好像有一个和COD有关的简单数值，似乎是去除每单位的COD耗气量是多少的，记不得了
