材料物质成分分析表

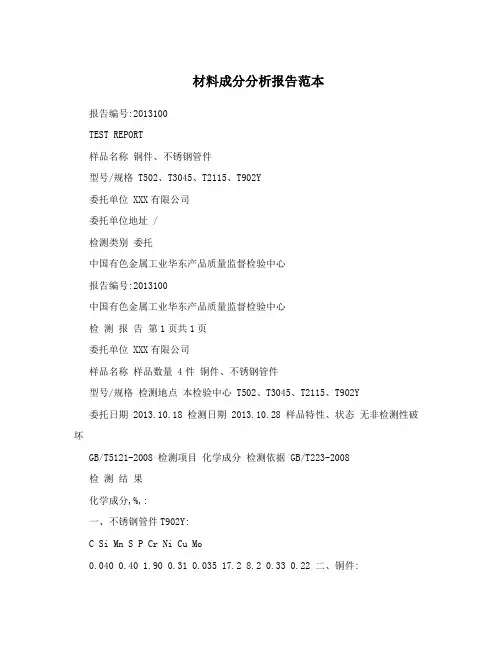

材料成分分析报告范本

材料成分分析报告范本报告编号:2013100TEST REPORT样品名称铜件、不锈钢管件型号/规格 T502、T3045、T2115、T902Y委托单位 XXX有限公司委托单位地址 /检测类别委托中国有色金属工业华东产品质量监督检验中心报告编号:2013100中国有色金属工业华东产品质量监督检验中心检测报告第1页共1页委托单位 XXX有限公司样品名称样品数量 4件铜件、不锈钢管件型号/规格检测地点本检验中心 T502、T3045、T2115、T902Y委托日期 2013.10.18 检测日期 2013.10.28 样品特性、状态无非检测性破坏GB/T5121-2008 检测项目化学成分检测依据 GB/T223-2008检测结果化学成分,%,:一、不锈钢管件T902Y:C Si Mn S P Cr Ni Cu Mo0.040 0.40 1.90 0.31 0.035 17.2 8.2 0.33 0.22 二、铜件:黄铜,帽, 黄铜,锥, 紫铜,锥, T502 T3045 T2115Cu 57.92 58.05 99.96Fe 0.33 0.32 0.0006Pb 2.84 2.08 0.0008Ni 0.085 0.056 0.0003Sn 0.17 0.19 <0.0005Al 0.008 <0.005 /P <0.0010 <0.0010 0.0035Si <0.05 <0.05 /Mn 0.022 <0.005 /Zn 余量余量 0.001S / / <0.001As / / <0.0003Sb / / 0.0008Bi / / 0.0007O / / 0.0045以下空白。

批准审核编制或主检职务质量负责人职务技术负责人职务检测日期 2013.10.29 日期 2013.10.29 日期 2013.10.29下面是泰戈尔励志经典语录，欢迎阅读。

材料物相分析

◼ 以后，ASTM卡片逐年增添。1969年起，由 ASTM和英、法、加拿大等国家的有关协会组成国际机构的“粉末衍射标准联合委员会”，负责卡片的搜集、校订和编辑工作，所以，以后的卡片成为粉末衍射卡（the Powder Diffraction File），简称PDF卡，或称JCPDS卡（the Joint Committee on Powder Diffraction Standarda）。
强度
以最高衍射峰的强度为100，作归一化处理的数据
卡片顺序号
由集序号和卡片序号组成
粉末衍射卡的组成
◼ 物质的矿物学名称或通用名称，有机物为结构式。本栏中若有“☆”号表明卡片数据高度可靠；若有“○”号则表明其可靠程度较低；无标号者表示一般；有字母“i”者表示已指标化及估计强度，但不如有星号的卡片可靠；有“c”表示数据是计算值。
物相定性分析
◼ 目前已知的晶体物质已有成千上万种。事先在一定的规范条件下对所有已知的晶体物质进行X射线衍射，获得一套所有晶体物质的标准X射线衍射花样图谱，建立成数据库。
◼ 当对某种材料进行物相分析时，只要将实验结果与数据库中的标准衍射花样图谱进行比对，就可以确定材料的物相。
§2 粉末衍射数据库
粉末衍射数据库
◼ 目前出版的检索手册对于无机物和有机物都有依据三条最强线进行组合排列的Hanawalt索引和按首字母顺序排列的字母顺序索引。对于无机物，有按化学式首字母顺序排列的及按矿物名称或习惯名称作排列的索引；对于有机物（包括有机金属化合物）则有按化学名称、化学式和通用名称首字母排列的索引。尚有按类别分类出版的索引，如矿物、沸石和分子筛、金属和合金、水泥和化合物、爆炸物和有关材料等。

钎焊材料成分性能分析-铜基钎料(5)

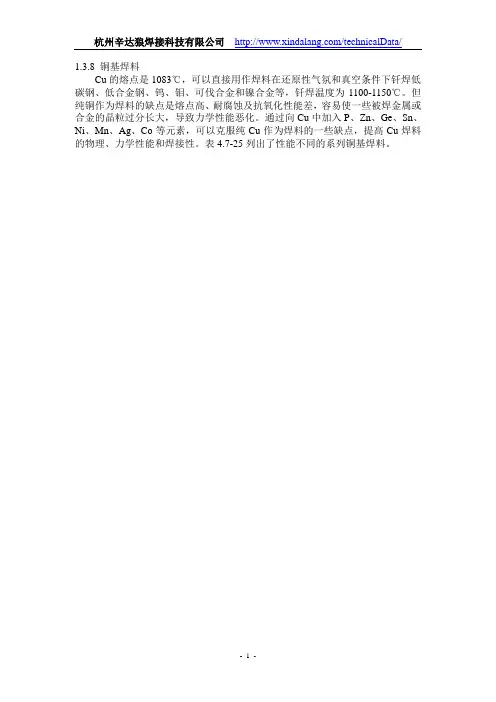

杭州辛达狼焊接科技有限公司/technicalData/1.3.8 铜基焊料Cu的熔点是1083℃，可以直接用作焊料在还原性气氛和真空条件下钎焊低碳钢、低合金钢、钨、钼、可伐合金和镍合金等，钎焊温度为1100-1150℃。

但纯铜作为焊料的缺点是熔点高、耐腐蚀及抗氧化性能差，容易使一些被焊金属或合金的晶粒过分长大，导致力学性能恶化。

通过向Cu中加入P、Zn、Ge、Sn、Ni、Mn、Ag、Co等元素，可以克服纯Cu作为焊料的一些缺点，提高Cu焊料的物理、力学性能和焊接性。

表4.7-25列出了性能不同的系列铜基焊料。

- 2 -表4.7-25 铜基焊料的成份及性能型号化学成分/wt%熔化温度 /℃ 钎焊温度 /℃ 抗拉强度/MPa特点及用途CuPZn Ag Sn Ge NiMn其它Cu 99.95 －－－－－－－－ 1083 1100-1150 －对钢的润湿性和填缝能力好，可直接在还原性气氛或真空下钎焊钨、钼、铁、镍及其合金。

Cu94P 93.7 6.3 －－－－－－－ 720-800 810-900 441 属于空气自钎剂料，应用广泛。

P 能降低Cu 焊料的熔点。

进一步加入Ag 可改善焊料的塑性和机械加工性，提高强度和导电性，同时降低焊料熔点和提高润湿性，适合于各种碳钢的钎焊。

Cu93P 92.9 7.1 －－－－－－－710-800810-900470Cu91PAg 91 7 － 2 －－－－－ 645-790 750-810 － Cu89PAg 89 6 － 5 －－－－－645-815 820-860 519 Cu80PAg 80 5 － 15 －－－－－630-780 810-850 503 Cu70PAg 70 5 － 25 －－－－－ 650-710 730-790 － Cu28PAg 28 1 － 71 －－－－－ 750-795 810-870 － Cu86PSn 86 5.5 －－ 7.5 －－－－ 620-670 700-780 － Cu92PSn 92 5.5 －－ 2.5 －－－－640-680 710-800 560 Cu82Pd 82 －－－－－－－ Pd: 18 1080-1090 1100-1200 －高温性能优良，对钢和镍合金焊接性好；钯的蒸汽压低，不易挥发，适用于气体保护钎焊和真空钎焊。

材料元素和成分分析表征方法(测试技术)

～30
元素、化学状态
二次离子质谱（SIMS）
≥H
10-6～10-9
0.3～2
～100
元素、同位素、有机化
合物
EPMA（Electron Probe Microanalysis）
利用聚焦高速电子束轰击试样，由x射线波谱仪（WDS）或能量色散谱仪（EDS）把试样表面几个立方微米范围内激发产生的x射线展成x射线波谱或能谱，根据x射线波长表标定特征谱线→确定所分析区域的元素
主要用途成分成分
分子及固体的电子态成分
成分、结构成分、结构最表层电子态原子及电子态
微区成分分子、原子及电子态结构原子及电子态、结构
原子态
背散射电子
硬质合金(WC-Co)的金相分析（左）和背散射电子图（右）
UHMWPE-ALN 1.0%与UHMWPE磨损机理
UHMWPE UHMWPE-ALN 1.0% 二次电子
表面成分分析
• 表面成分分析：
–表面元素组成分析 –表面元素的化学态分析 –表面元素的分布（横向和纵向深度分布)分析 • 表面成分分析方法的选择需要考虑:
–能测定元素的范围、能否判断元素的化学态、检测的灵敏度、表面探测深度、横向分布、深度剖析及能否进行定量分析、谱峰分辨率、识谱难易程度、探测时对表面的破坏性、理论的完整性等。
• 线分析
– 测定某种元素沿给定直线分布的情况 – 将电子束沿指定的方向作直线扫描
样品EDS元素面分布检测（钠）
（a）ALN+F68+UHMWPE （b）ALN+UHMWPE 图中亮点显示钠元素分布，EDS结果显示加入表面活性剂有助于ALN在UHMWPE中均匀分散。
特征X-射线能谱分析——面分析

材料元素和成分分析表征方法

– 谱峰直接代表原子轨道的能级
– 本底为轫致辐射（非弹性散射的一次和二次电子产生）：高结合能的背底电子多，随结合能的增高呈逐渐上升趋势
XPS：谱图
• 典型谱图
– 本征信号不强的XPS谱图中，往往有明显“噪音” • 不完全是仪器导致 • 可能是信噪比太低，即待测元素含量太少
– 增加扫描次数、延长扫描时间噪音
XPS XPS中的化学位移
❖对少数系列化合物，由NMR(核磁共振波谱仪)和Mossbauer谱仪测得的各自的特征位移量同XPS测得的结合能位移量有一定的线性关系。
❖XPS的化学位移同宏观热力学参数之间有一定的联系。
电子能谱
电子能谱
电子能谱
Si 上生长 TiN/SiO2薄膜的深度断面分析
1
23
-(-O-C-
3 22 2
-C-O-CH2-CH2-)n-
= =
O
O
1
1
实验值理论值
C(1)
65 at% 60 at%
C(2)
23 at% 20 at%
C(3)
12 at% 20 at%
O(1)
51 at% 50 at%
O(2)
49 at% 50 at%
电子能谱
• 峰的位移
– 化学位移
• 原子所处的化学环境不同而引起的内层电子结合能的变化，在谱图上表现为谱峰的位移，这一现象称为化学位移
amine
C-N
alcohol, ether C-O-H, C-O-C
fluorocarbon C-F
carbonyl
C=O
2F bound to a carbon -CH2CF23F bound to a carbon -CF3

材料科学第四章无机非金属材料分析解析

普通陶瓷材料
2）卫生陶瓷
以高岭土为主要原料而制得的用于卫生设施的带釉陶瓷制品，有陶质、炻瓷质和瓷质等。
3）电器绝缘陶瓷又称电瓷，是作为隔电、机械支撑及连接用的瓷质绝缘器件。分为低压电瓷、高压电瓷和超高压电瓷等。 4）化工陶瓷要求耐酸、耐高温、具有一定强度。主要用于化学、化工、制药、食品等工业。
3、性质：特种陶瓷具有特殊性质和功能。
结构陶瓷材料
结构陶瓷的种类
氧化物结构陶瓷碳化物结构陶瓷氮化物结构陶瓷
结构陶瓷材料
氧化物结构陶瓷
特点：化学稳定性好、抗氧化性强、熔融温度高、高温强度高。
Al2O3陶瓷 ZrO2陶瓷
BeO陶瓷
MgO陶瓷
结构陶瓷材料
Al2O3陶瓷
Al2O3陶瓷又称高铝陶瓷，主要成分是Al2O3和SiO2。主晶相为刚玉（α－Al2O3），随着SiO2质量百分数的增加，还出现莫来石和玻璃相。根据陶瓷坯中主晶相的不同，分为刚玉瓷、刚玉－莫来石瓷和莫来石瓷。 Al2O3有三中结晶形态，即α、β、γ型。α型是高温型，而γ型是低温型。
晶体相是陶瓷材料最主要的组成相，主要是某些固溶体或化合物。晶体相又分为主晶相、次晶相和第三相。陶瓷中晶体相主要有含氧酸盐（硅酸盐、钛酸盐等）、氧化物（MgO、Al2O3）、非氧化物（SiC，Si3N4）等。晶体相的结构、形态、数量及分布决定了陶瓷材料的特性和应用。
硅氧四面体是硅酸盐陶瓷中最基本的结构单元
结构陶瓷材料
MgO陶瓷
耐高温，抗金属及碱性熔渣腐蚀。可以用作冶炼高纯度Fe、Mo、Cu、Mg等金属的坩埚及浇注金属的铸模，也可用作高温热电偶保护套及炉衬材料等。
结构陶瓷材料
碳化物结构陶瓷

陶土原料的特性分析与应用研究

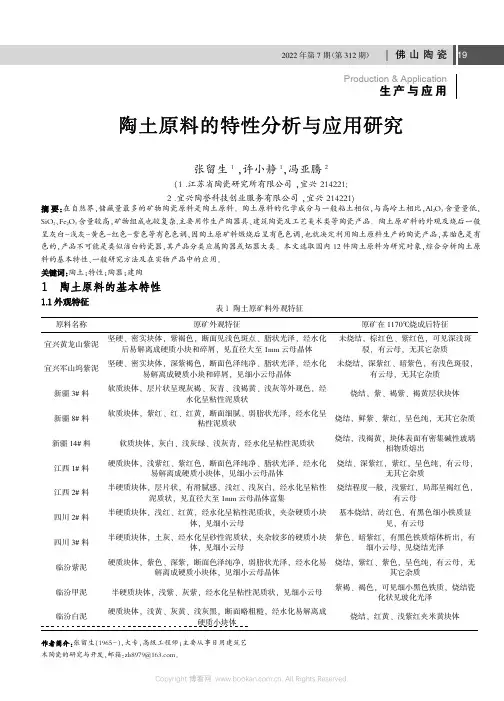

表1陶土原矿料外观特征原料名称原矿外观特征原矿在1170℃烧成后特征宜兴黄龙山紫泥坚硬、密实块体,紫褐色,断面见浅色斑点、脂状光泽,经水化后易解离成硬质小块和碎屑,见直径大至1mm云母晶体未烧结,棕红色、紫红色,可见深浅斑驳,有云母,无其它杂质宜兴军山坞紫泥坚硬、密实块体,深紫褐色,断面色泽纯净、脂状光泽,经水化易解离成硬质小块和碎屑,见细小云母晶体未烧结,深紫红、暗紫色,有浅色斑驳,有云母,无其它杂质新疆3#料软质块体,层片状呈现灰褐、灰青、浅褐黄、浅灰等外观色,经水化呈粘性泥质状烧结,紫、褐紫、褐黄层状块体新疆8#料软质块体,紫红、红、红黄,断面细腻、弱脂状光泽,经水化呈粘性泥质状烧结,鲜紫、紫红,呈色纯,无其它杂质新疆14#料软质块体,灰白、浅灰绿、浅灰青,经水化呈粘性泥质状烧结,浅褐黄,块体表面有密集碱性玻璃相物质熔出江西1#料硬质块体,浅紫红、紫红色,断面色泽纯净、脂状光泽,经水化易解离成硬质小块体,见细小云母晶体烧结、深紫红,紫红,呈色纯,有云母,无其它杂质江西2#料半硬质块体,层片状,有滑腻感,浅红、浅灰白,经水化呈粘性泥质状,见直径大至1mm云母晶体富集烧结程度一般,浅紫红,局部呈褐红色,有云母四川2#料半硬质块体,浅红、红黄,经水化呈粘性泥质状,夹杂硬质小块体,见细小云母基本烧结,砖红色,有黑色细小铁质显见,有云母四川3#料半硬质块体,土灰,经水化呈砂性泥质状,夹杂较多的硬质小块体,见细小云母紫色、暗紫红,有黑色铁质熔体析出,有细小云母,见烧结光泽临汾紫泥硬质块体,紫色、深紫,断面色泽纯净,弱脂状光泽,经水化易解离成硬质小块体,见细小云母晶体烧结,紫红、紫色,呈色纯,有云母,无其它杂质临汾甲泥半硬质块体,浅紫、灰紫,经水化呈粘性泥质状,见细小云母紫褐、褐色,可见细小黑色铁质,烧结瓷化状见玻化光泽临汾白泥硬质块体,浅黄、灰黄、浅灰黑,断面略粗糙,经水化易解离成硬质小块体烧结,红黄、浅紫红夹米黄块体张留生1,许小静1,冯亚腾2(1.江苏省陶瓷研究所有限公司,宜兴214221;2.宜兴陶誉科技创业服务有限公司,宜兴214221),储藏量最多的矿物陶瓷原料是陶土原料。

成分表范本

★按下列表单展开产品的成份或部件。

公司名称 Company Name:Ingredients or parts of product constituted are reported as follow form.
公司印章 Company Seal:
★不同的成份或部件需提供相应的测试報告以及MSDS 文件, 測試項目為:Cd 、Pb 、Hg 、Cr6+、PBB 、PBDE 。

To provide test report and MSDS against diffirence ingredient or part, test items and standards are as follow: Pb, Cd, Hg, Cr6+, PBB, PBDE.
签上公司印章
备注：
（1）內容不能完全写入时,请附页说明。

（2）如实提供材料各物质成份的含量。

（3）以上填写的内容必须真实，一切由于上述内容不符合实际情况而导致AAC 内部或外部的损失，需由供应商完全承担。

材料物质成份分析表
Material/substance Disclosure
印章
AAC08-47。

材料的成分分析与结构分析

材料分析化学材料分析序言Array朱永法*******************电话：62783586 传真：62787601第1章序言材料科学的发展趋势⏹从简单物质到复杂物质⏹从简单结构到结构控制⏹从粉体材料到器件材料⏹从块体材料到薄膜材料⏹从纯物质到复合，掺杂材料⏹从宏观到微观的纳米材料⏹从单功能到多功能和智能材料材料科学涉及的领域⏹电子器件⏹功能材料⏹结构材料⏹纳米材料⏹环境材料⏹化学，化工，地质，冶金，机械，仪器仪表，航空航天，自动化控制，核能，建材等领域材料分析的重要性⏹材料的元素组成⏹材料的物相⏹杂质控制和掺杂⏹材料的化学价态⏹材料的结构材料分析的内容⏹材料的元素成份分析⏹材料的化学结构分析⏹材料的物相结构分析⏹材料的表观形貌分析⏹材料的键合分析⏹材料的表面与界面分析⏹材料的热分析⏹材料的力学性能分析纳米材料分析⏹纳米材料的发展⏹纳米材料的特殊性⏹纳米材料分析的特点本课程的主要内容⏹元素成份分析（AAS，AES，XRF，EDX）⏹化学价键分析（IR，LRS）⏹结构分析（XRD，ED）⏹形貌分析（SEM,TEM,AFM,STM）⏹表面与界面分析（XPS，AES，SIMS）材料分析化学材料的成份分析Array朱永法*******************电话：62783586 传真：62787601元素成份分析简介⏹元素组成与材料性能关系⏹元素成份分析技术原子发射光谱ICP，ICP-MS分析原子吸收光谱X射线荧光光谱电镜的X射线能谱分析电子显微探针分析XPS，AES，SIMS等原子吸收光谱Atomic Absorbtion Spectroscopy, AAS⏹基础知识⏹仪器原理⏹样品制备⏹分析方法⏹应用案例原子吸收光谱基础知识•1802 发现光谱吸收现象•1955年Walsh发表了一篇论文“Application of atomic absorptionspectrometry to analytical chemistry”,解决了原子吸收光谱的光源问题。

钎焊材料成分性能分析-无铅焊料(或无铅钎料,无铅焊锡)

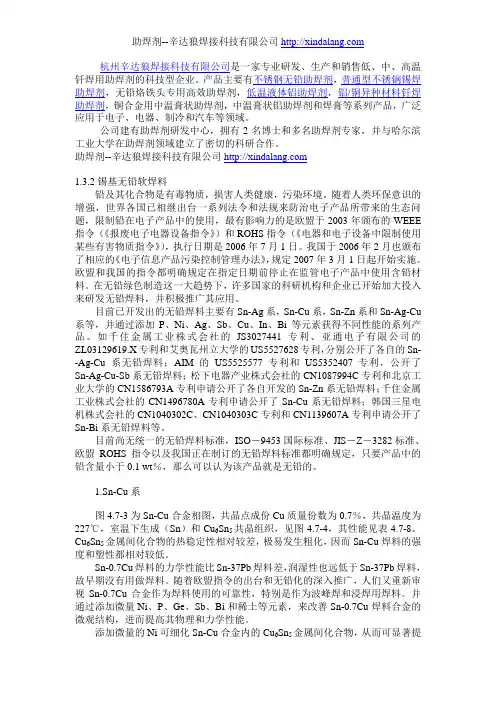

杭州辛达狼焊接科技有限公司是一家专业研发、生产和销售低、中、高温钎焊用助焊剂的科技型企业。

产品主要有不锈钢无铅助焊剂，普通型不锈钢锡焊助焊剂，无铅烙铁头专用高效助焊剂，低温液体铝助焊剂，铝/铜异种材料钎焊助焊剂，铜合金用中温膏状助焊剂，中温膏状铝助焊剂和焊膏等系列产品，广泛应用于电子、电器、制冷和汽车等领域。

公司建有助焊剂研发中心，拥有2名博士和多名助焊剂专家，并与哈尔滨工业大学在助焊剂领域建立了密切的科研合作。

助焊剂--辛达狼焊接科技有限公司1.3.2锡基无铅软焊料铅及其化合物是有毒物质，损害人类健康，污染环境。

随着人类环保意识的增强，世界各国已相继出台一系列法令和法规来防治电子产品所带来的生态问题，限制铅在电子产品中的使用，最有影响力的是欧盟于2003年颁布的WEEE 指令（《报废电子电器设备指令》）和ROHS指令（《电器和电子设备中限制使用某些有害物质指令》），执行日期是2006年7月1日。

我国于2006年2月也颁布了相应的《电子信息产品污染控制管理办法》，规定2007年3月1日起开始实施。

欧盟和我国的指令都明确规定在指定日期前停止在监管电子产品中使用含铅材料。

在无铅绿色制造这一大趋势下，许多国家的科研机构和企业已开始加大投入来研发无铅焊料，并积极推广其应用。

目前已开发出的无铅焊料主要有Sn-Ag系，Sn-Cu系，Sn-Zn系和Sn-Ag-Cu 系等，并通过添加P、Ni、Ag、Sb、Cu、In、Bi等元素获得不同性能的系列产品。

如千住金属工业株式会社的JS3027441专利、亚通电子有限公司的ZL03129619.X专利和艾奥瓦州立大学的US5527628专利，分别公开了各自的Sn--Ag-Cu系无铅焊料；AIM的US5525577专利和US5352407专利，公开了Sn-Ag-Cu-Sb系无铅焊料；松下电器产业株式会社的CN1087994C专利和北京工业大学的CN1586793A专利申请公开了各自开发的Sn-Zn系无铅焊料；千住金属工业株式会社的CN1496780A专利申请公开了Sn-Cu系无铅焊料；韩国三星电机株式会社的CN1040302C、CN1040303C专利和CN1139607A专利申请公开了Sn-Bi系无铅焊料等。

材料的成分分析

材料的成分分析一、成分分析的定义材料的成分分析是指通过谱图对产品或样品的成分进行分析，对各个成分进行定性定量分析的技术方法。

成分分析主要用于对未知物及未知成分等进行分析，通过快速确定目标样品中的组成成分来鉴别材料的材质、原材料、助剂、特定成分及含量、异物等信息。

二、成分分析的分类按照结论来区分，成分分析可以分为定性分析和定量分析两部分。

定性分析主要是确定物质的组分种类，而定量分析是在定性分析后进行相应的定量分析，得出各种组分的分配比例。

按照科学技术，定量分析只能做到无限接近真实情况，但却无法 100%保证准确。

1、指定成分含量分析指定成分含量分析是材料成分分析的重要组成部分之一，能够针对性的对材料中某种或几种指定物质的含量进行定量分析。

因指定成分含量分析的目的性强，结果一般干扰极小，准确度极高。

除部分材料中的某些物质有相关国家标准规定外，大多数指定成分的含量分析需要借助高精密仪器来完成，如光谱、色谱、质谱等。

常规材料指定成分含量分析项目：◆无机物含量分析◆有机物含量分析◆高分子化合物含量分析2、元素含量分析元素含量分析也是材料成分分析的重要组成部分之一，能够针对性的对材料中某种或几种指定元素的含量进行定量分析。

元素含量分析的准确度极高，一般能达到 ppm 级别（百万分之一）。

元素含量分析仅对材料中的元素组成情况进行鉴定，而不能提供材料中具体的化合物组分的组成情况，因此一般适合金属、合金、矿石等主要需求元素组成情况的材料的分析。

常用的元素含量分析手段包括 X 射线衍射（XRD）、X 射线荧光光谱（XRF）、电感耦合等离子体放射光谱（ICP-AES）等。

常规材料元素含量分析项目：◆金属元素含量分析◆非金属元素含量分析◆全元素含量分析3、材质鉴定分析材质鉴定是材料成分分析的主要组成部分之一，能够对材料中主要组分的含量进行定性或定量分析，或者足以鉴别材料类型的某种或几种成分或元素含量进行分析。

部分材料如钢材等的材质鉴定有相关国家标准的规范。

材料成分测定

实验目的：1 了解金属材料常规元素的测定原理。

2 了解不同检测方法的不同使用场合。

3 了解红外光谱仪和紫外光谱仪的原理及使用方法。

实验仪器：1 TG332A微量分析天平2 721分光光度计3 UV1700紫外分光光度计。

4 VEREEX70傅立叶变换红外光谱仪实验步骤：（略）实验结果与分析：（根据已知的标准样品，测定并计算出未知样品）实验总结：（谈谈对红外光谱仪和紫外光谱仪的认识）实验指导书第一部分：化验分析的一般知识及基本操作物质的一般分析步骤，通常包括采样，称样，试样分解、分析方法的选择，分析测定和结果计算、数据处理等几个环节。

一采样I 基本要求：所采集的试样的组成必须能代表全部物料的平均组成。

II 常用方法1金属试样薄钢片：任意剪取一部分即可。

（金属经高温熔炼，组成比较均匀）钢锭和铸铁：在钻取试样时，先用砂轮将表面层磨去，然后采用多钻几个点及钻到一定深度的方法。

将所取得的钻屑，放于冲击钵中捣碎混匀，作为分析试样。

原因：表面和内部的成分不一样。

（钢锭和铸铁由于比较厚，表面和内部的凝固时间不同，铁和杂质的凝固温度也不一样，因此表面和内部所含的杂质也有所不同。

）钢筋：在钻取试样时，先用砂轮将表面层磨去，然后采用多钻几个点及钻到3/4深度的方法。

将所取得的钻屑，放于冲击钵中捣碎混匀，作为分析试样。

原因同上。

炉前取样：（略）2矿石一般采用“四分法”。

将初步破碎的样品充分混匀，堆成圆锥形，将它压成圆饼状，通过中心按十字形切为四等份，弃去任意对角的两份。

注意事项：在矿石中，难破碎的粗粒与易破碎的细粒的成分常常不同，在任何一次过筛时，应将未通过筛孔的粗粒进一步破碎，直至全部过筛为止，不可随便丢弃。

一般送化验室的试样为200~500克。

试样最后的细度应便于溶解，一般要求能通过100目甚至200目的细筛。

二称样I 天平的使用方法1使用前的检查﹙1﹚检查天平是否处于水平状态，天平盘上是否清洁，如有灰尘应用毛刷刷干净。

材料的成分分析【范本模板】

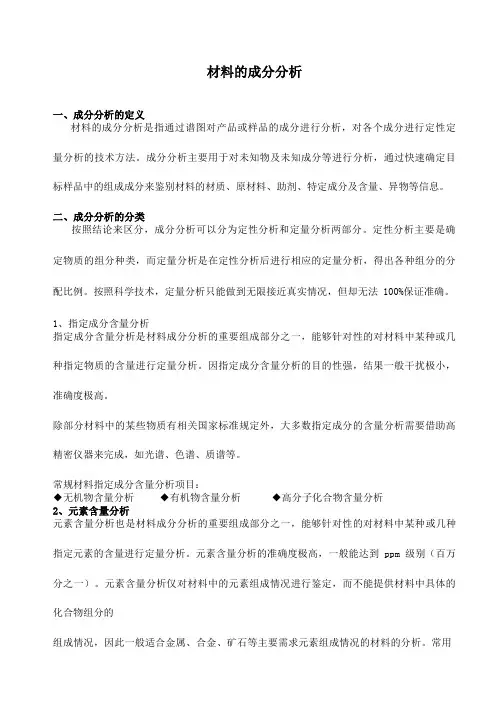

材料的成分分析913000730018 鲁皓辰一、成分分析的定义材料的成分分析是指通过谱图对产品或样品的成分进行分析，对各个成分进行定性定量分析的技术方法。

成分分析主要用于对未知物及未知成分等进行分析,通过快速确定目标样品中的组成成分来鉴别材料的材质、原材料、助剂、特定成分及含量、异物等信息。

二、成分分析的分类按照结论来区分，成分分析可以分为定性分析和定量分析两部分.定性分析主要是确定物质的组分种类,而定量分析是在定性分析后进行相应的定量分析，得出各种组分的分配比例。

按照科学技术，定量分析只能做到无限接近真实情况，但却无法 100％保证准确。

1、指定成分含量分析指定成分含量分析是材料成分分析的重要组成部分之一，能够针对性的对材料中某种或几种指定物质的含量进行定量分析.因指定成分含量分析的目的性强，结果一般干扰极小,准确度极高。

除部分材料中的某些物质有相关国家标准规定外，大多数指定成分的含量分析需要借助高精密仪器来完成,如光谱、色谱、质谱等。
