管件试压抱、 管器液压驱动系统设计分析推

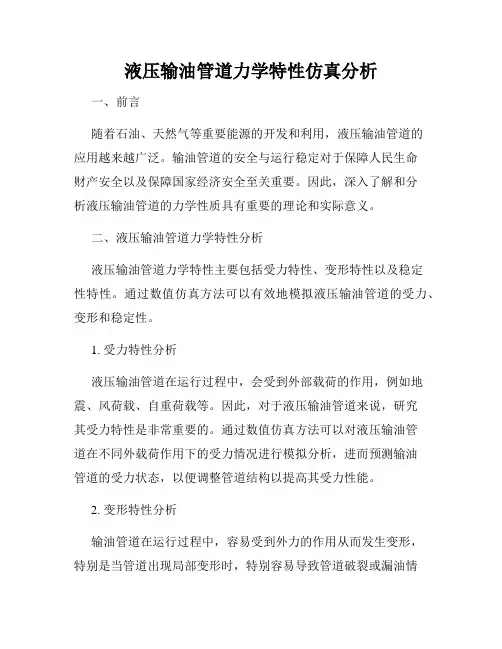

液压输油管道力学特性仿真分析一、前言随着石油、天然气等重要能源的开发和利用，液压输油管道的应用越来越广泛。

输油管道的安全与运行稳定对于保障人民生命财产安全以及保障国家经济安全至关重要。

因此，深入了解和分析液压输油管道的力学性质具有重要的理论和实际意义。

二、液压输油管道力学特性分析液压输油管道力学特性主要包括受力特性、变形特性以及稳定性特性。

通过数值仿真方法可以有效地模拟液压输油管道的受力、变形和稳定性。

1. 受力特性分析液压输油管道在运行过程中，会受到外部载荷的作用，例如地震、风荷载、自重荷载等。

因此，对于液压输油管道来说，研究其受力特性是非常重要的。

通过数值仿真方法可以对液压输油管道在不同外载荷作用下的受力情况进行模拟分析，进而预测输油管道的受力状态，以便调整管道结构以提高其受力性能。

2. 变形特性分析输油管道在运行过程中，容易受到外力的作用从而发生变形，特别是当管道出现局部变形时，特别容易导致管道破裂或漏油情况的发生。

因此，了解液压输油管道的变形特性是非常重要的。

通过数值仿真方法可以准确计算出管道的变形情况，并进一步分析管道的稳定性，为管道结构的改进提供了科学的依据。

3. 稳定性特性分析输油管道在运行过程中，容易受到液流作用的影响，而流体的作用力会使得管道变形或者偏移，甚至导致管道的破裂或者漏油。

稳定性特性分析是研究输油管道在流体作用力下的稳定性情况，进而可以优化管道结构设计，加强管道的稳定性。

三、液压输油管道力学特性数值仿真数值仿真是一种计算机辅助设计方法，在输油管道的力学特性分析中，数值仿真方法十分重要。

常用的数值仿真方法主要有有限元法、网格法、边界元法等。

在具体分析中，可以根据对分析问题的理解以及所掌握的仿真方法的优势来合理地选择数值仿真方法。

下面以有限元法为例，对液压输油管道力学特性的数值仿真方法进行分析。

1. 有限元法基本原理有限元法是以微分方程为基础的计算方法，通过将大物体分割成能够用简单形状描述的小单元，然后针对每个小单元作微分方程求解，最后得到整个物体的受力、变形情况。

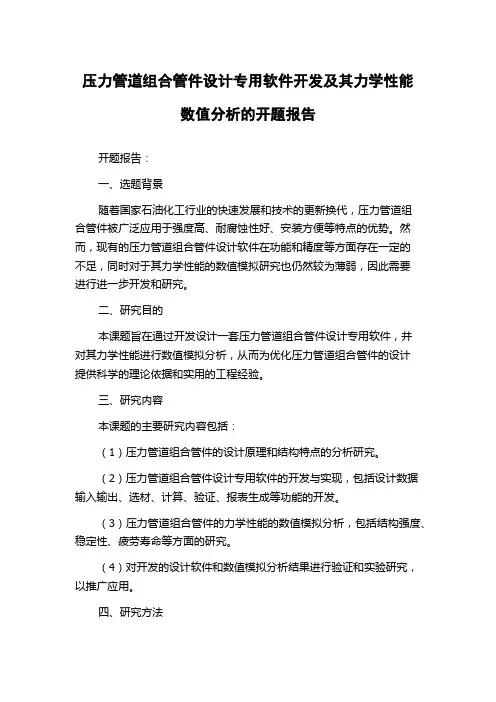

压力管道组合管件设计专用软件开发及其力学性能数值分析的开题报告开题报告：一、选题背景随着国家石油化工行业的快速发展和技术的更新换代，压力管道组合管件被广泛应用于强度高、耐腐蚀性好、安装方便等特点的优势。

然而，现有的压力管道组合管件设计软件在功能和精度等方面存在一定的不足，同时对于其力学性能的数值模拟研究也仍然较为薄弱，因此需要进行进一步开发和研究。

二、研究目的本课题旨在通过开发设计一套压力管道组合管件设计专用软件，并对其力学性能进行数值模拟分析，从而为优化压力管道组合管件的设计提供科学的理论依据和实用的工程经验。

三、研究内容本课题的主要研究内容包括：（1）压力管道组合管件的设计原理和结构特点的分析研究。

（2）压力管道组合管件设计专用软件的开发与实现，包括设计数据输入输出、选材、计算、验证、报表生成等功能的开发。

（3）压力管道组合管件的力学性能的数值模拟分析，包括结构强度、稳定性、疲劳寿命等方面的研究。

（4）对开发的设计软件和数值模拟分析结果进行验证和实验研究，以推广应用。

四、研究方法（1）文献资料与调研：对压力管道组合管件相关的文献、标准进行研究，并对相关行业技术指导文件、企业标准等进行调研。

（2）软件开发：采用VB、VC++等编程软件语言，按照设计要求开发所需功能的软件程序。

（3）数值模拟：采用ANSYS或ABAQUS等数值模拟软件，对设计软件中输入的设计参数和数据进行简化模型的建立和数值计算，分析不同工况下的受力应变状态和力学性能指标。

（4）验证与实验：对设计软件和数值模拟分析结果进行实验验证，测试其设计和分析的准确性和可靠性。

五、预期研究成果（1）建立一套压力管道组合管件设计专用软件，实现设计数据输入输出、选材、计算、验证等功能。

（2）开展压力管道组合管件力学性能的数值模拟分析，研究其结构强度、稳定性、疲劳寿命等方面的性能。

（3）利用实验验证方法，验证开发的设计软件和数值模拟分析结果的准确性和可靠性。

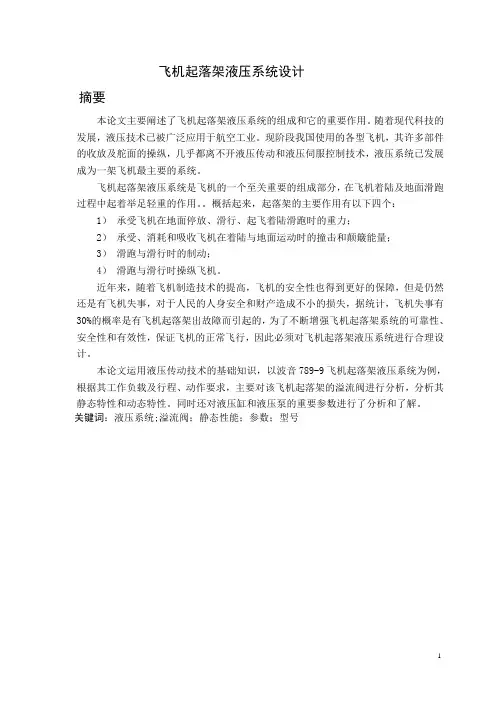

飞机起落架液压系统设计摘要本论文主要阐述了飞机起落架液压系统的组成和它的重要作用。

随着现代科技的发展，液压技术已被广泛应用于航空工业。

现阶段我国使用的各型飞机，其许多部件的收放及舵面的操纵，几乎都离不开液压传动和液压伺服控制技术，液压系统已发展成为一架飞机最主要的系统。

飞机起落架液压系统是飞机的一个至关重要的组成部分，在飞机着陆及地面滑跑过程中起着举足轻重的作用。

概括起来，起落架的主要作用有以下四个：1）承受飞机在地面停放、滑行、起飞着陆滑跑时的重力；2）承受、消耗和吸收飞机在着陆与地面运动时的撞击和颠簸能量；3）滑跑与滑行时的制动；4）滑跑与滑行时操纵飞机。

近年来，随着飞机制造技术的提高，飞机的安全性也得到更好的保障，但是仍然还是有飞机失事，对于人民的人身安全和财产造成不小的损失，据统计，飞机失事有30%的概率是有飞机起落架出故障而引起的，为了不断增强飞机起落架系统的可靠性、安全性和有效性，保证飞机的正常飞行，因此必须对飞机起落架液压系统进行合理设计。

本论文运用液压传动技术的基础知识，以波音789-9飞机起落架液压系统为例，根据其工作负载及行程、动作要求，主要对该飞机起落架的溢流阀进行分析，分析其静态特性和动态特性。

同时还对液压缸和液压泵的重要参数进行了分析和了解。

关键词：液压系统;溢流阀；静态性能；参数；型号This paper mainly expounds the landing gear hydraulic system of component and its important role. Along with the development of modern technology, hydraulic technology has been widely used in aviation industry. At present, and use all kinds of aircraft, many of its components and hoisting and rudder of manipulation, almost are inseparable from hydraulic drive and hydraulic servo control technology, hydraulic system has developed into a plane of the primary systems.Landing gear hydraulic system is one of the plane's important constituent, the plane landed and ground taxiing plays an important role. In recent years, with the aircraft manufacturing technology improvements, the plane's security is also better security, but there are still some plane crash, for people's personal safety and property caused a lot of losses, according to statistics, plane crash 30% of probability are landing gear failures and cause, in order to constantly strengthen landing gear system reliability, safety and effectiveness, ensure theaircraft flying, so we have to landing gear hydraulic system carries on the reasonable design.his paper using hydraulic transmission technology foundation knowledge, and to Boeing 789-9 aircraft landing gear hydraulic system for example, according to its work load and schedule, action requires, mainly on the landing gear on the relief valve, analyzes the static characteristic and dynamic characteristics. At the same time also on the hydraulic cylinder and hydraulic pump the important parameters were analyzed and understanding.Keywords: hydraulic system; Relief valve; Static performance; Parameters; model目录绪论·········································1液压传动技术概述1.1液压传动的概念1.2液压传动的应用范围和基本原理1.3液压传动系统的组成1.4液压传动的优缺点1.4.1液压传动的优点1.4.2液压传动的缺点2液压系统的要求和指标2.1使用方面要求2.2工作环境要求2.3承受外载荷的要求2.4性能要求2.5可靠性要求3液压系统所用液压油4液压系统工作压力与工作温度范围4.1系统工作压力确定4.2系统工作温度范围的选取5液压缸主要尺寸的确定5.1液压缸的负载情况和动作要求5.2确定液压缸的进油压力和会有压力5.3确定液压缸内径和活塞杆径1 绪论液压技术是一门古老而又兴起的学科,随着技术的不断革新近百年来又长足的进展。

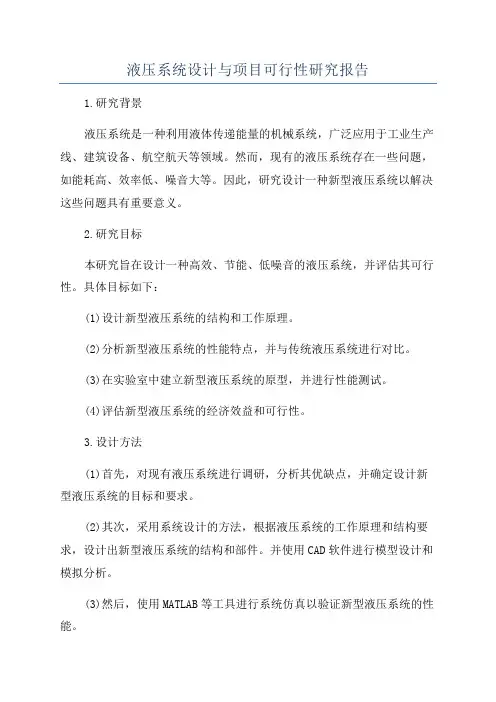

液压系统设计与项目可行性研究报告1.研究背景液压系统是一种利用液体传递能量的机械系统，广泛应用于工业生产线、建筑设备、航空航天等领域。

然而，现有的液压系统存在一些问题，如能耗高、效率低、噪音大等。

因此，研究设计一种新型液压系统以解决这些问题具有重要意义。

2.研究目标本研究旨在设计一种高效、节能、低噪音的液压系统，并评估其可行性。

具体目标如下：(1)设计新型液压系统的结构和工作原理。

(2)分析新型液压系统的性能特点，并与传统液压系统进行对比。

(3)在实验室中建立新型液压系统的原型，并进行性能测试。

(4)评估新型液压系统的经济效益和可行性。

3.设计方法(1)首先，对现有液压系统进行调研，分析其优缺点，并确定设计新型液压系统的目标和要求。

(2)其次，采用系统设计的方法，根据液压系统的工作原理和结构要求，设计出新型液压系统的结构和部件。

并使用CAD软件进行模型设计和模拟分析。

(3)然后，使用MATLAB等工具进行系统仿真以验证新型液压系统的性能。

(4)最后，建立新型液压系统的原型，并进行性能测试和实验验证。

4.可行性研究(1)技术可行性：通过对现有液压系统的改进设计和创新，设计出新型液压系统具有较高的技术可行性。

(2)经济可行性：通过对新型液压系统的成本估算和效益分析，评估其经济可行性。

预计新型液压系统的节能效果和运行成本将显著优于传统液压系统。

(3)市场可行性：通过对市场需求和竞争情况的分析，评估新型液压系统的市场可行性。

预计新型液压系统在工业生产和建筑设备领域具有广阔的应用前景。

5.预期成果(1)设计出一种高效、节能、低噪音的液压系统原型。

(2)验证新型液压系统的性能和可行性。

(3)提供新型液压系统的设计方法和技术指导，为相关领域的液压系统改进和创新提供参考。

(4)引起相关行业和科研机构的关注，并促进新型液压系统的推广和应用。

6.预期进展和挑战研究过程中可能会面临一些挑战，如系统模型设计的复杂性、原型的制作和实验验证的困难等。

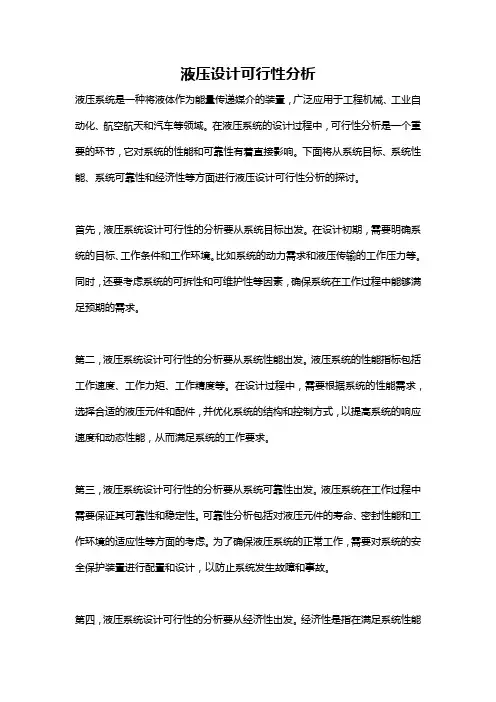

液压设计可行性分析液压系统是一种将液体作为能量传递媒介的装置，广泛应用于工程机械、工业自动化、航空航天和汽车等领域。

在液压系统的设计过程中，可行性分析是一个重要的环节，它对系统的性能和可靠性有着直接影响。

下面将从系统目标、系统性能、系统可靠性和经济性等方面进行液压设计可行性分析的探讨。

首先，液压系统设计可行性的分析要从系统目标出发。

在设计初期，需要明确系统的目标、工作条件和工作环境。

比如系统的动力需求和液压传输的工作压力等。

同时，还要考虑系统的可拆性和可维护性等因素，确保系统在工作过程中能够满足预期的需求。

第二，液压系统设计可行性的分析要从系统性能出发。

液压系统的性能指标包括工作速度、工作力矩、工作精度等。

在设计过程中，需要根据系统的性能需求，选择合适的液压元件和配件，并优化系统的结构和控制方式，以提高系统的响应速度和动态性能，从而满足系统的工作要求。

第三，液压系统设计可行性的分析要从系统可靠性出发。

液压系统在工作过程中需要保证其可靠性和稳定性。

可靠性分析包括对液压元件的寿命、密封性能和工作环境的适应性等方面的考虑。

为了确保液压系统的正常工作，需要对系统的安全保护装置进行配置和设计，以防止系统发生故障和事故。

第四，液压系统设计可行性的分析要从经济性出发。

经济性是指在满足系统性能和可靠性的前提下，尽可能降低系统的成本。

在设计过程中，需要充分考虑液压元件的选型、系统的结构和控制方式等因素，以降低系统的制造成本和使用成本。

此外，还需要对系统的能耗进行评估和优化，以提高系统的能源利用率，降低系统的运行成本。

总之，液压系统设计可行性分析是一个复杂的过程，需要综合考虑系统的目标、性能、可靠性和经济性等因素，并进行合理的权衡和折衷。

只有在满足系统的工作要求和经济预算的前提下，才能设计出满足工程需求的高效液压系统。

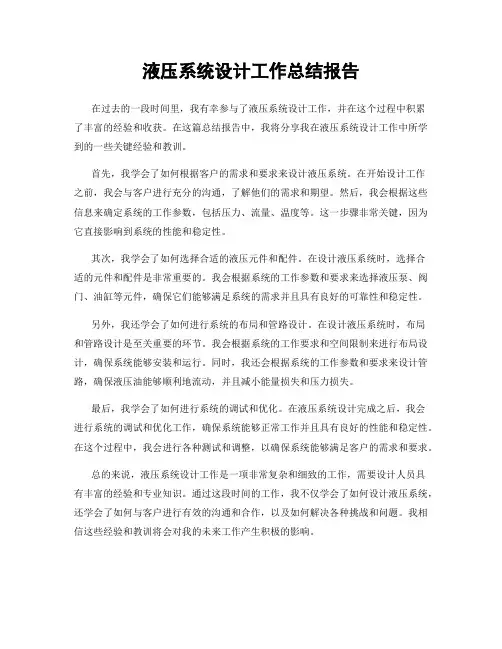

液压系统设计工作总结报告在过去的一段时间里，我有幸参与了液压系统设计工作，并在这个过程中积累了丰富的经验和收获。

在这篇总结报告中，我将分享我在液压系统设计工作中所学到的一些关键经验和教训。

首先，我学会了如何根据客户的需求和要求来设计液压系统。

在开始设计工作之前，我会与客户进行充分的沟通，了解他们的需求和期望。

然后，我会根据这些信息来确定系统的工作参数，包括压力、流量、温度等。

这一步骤非常关键，因为它直接影响到系统的性能和稳定性。

其次，我学会了如何选择合适的液压元件和配件。

在设计液压系统时，选择合适的元件和配件是非常重要的。

我会根据系统的工作参数和要求来选择液压泵、阀门、油缸等元件，确保它们能够满足系统的需求并且具有良好的可靠性和稳定性。

另外，我还学会了如何进行系统的布局和管路设计。

在设计液压系统时，布局和管路设计是至关重要的环节。

我会根据系统的工作要求和空间限制来进行布局设计，确保系统能够安装和运行。

同时，我还会根据系统的工作参数和要求来设计管路，确保液压油能够顺利地流动，并且减小能量损失和压力损失。

最后，我学会了如何进行系统的调试和优化。

在液压系统设计完成之后，我会进行系统的调试和优化工作，确保系统能够正常工作并且具有良好的性能和稳定性。

在这个过程中，我会进行各种测试和调整，以确保系统能够满足客户的需求和要求。

总的来说，液压系统设计工作是一项非常复杂和细致的工作，需要设计人员具有丰富的经验和专业知识。

通过这段时间的工作，我不仅学会了如何设计液压系统，还学会了如何与客户进行有效的沟通和合作，以及如何解决各种挑战和问题。

我相信这些经验和教训将会对我的未来工作产生积极的影响。

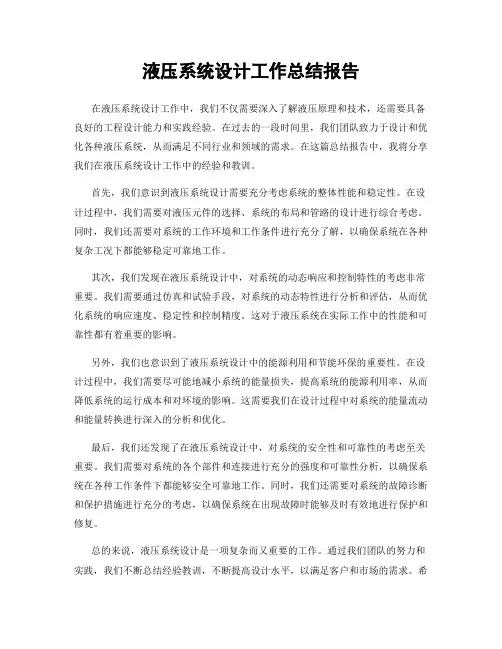

液压系统设计工作总结报告在液压系统设计工作中，我们不仅需要深入了解液压原理和技术，还需要具备良好的工程设计能力和实践经验。

在过去的一段时间里，我们团队致力于设计和优化各种液压系统，从而满足不同行业和领域的需求。

在这篇总结报告中，我将分享我们在液压系统设计工作中的经验和教训。

首先，我们意识到液压系统设计需要充分考虑系统的整体性能和稳定性。

在设计过程中，我们需要对液压元件的选择、系统的布局和管路的设计进行综合考虑。

同时，我们还需要对系统的工作环境和工作条件进行充分了解，以确保系统在各种复杂工况下都能够稳定可靠地工作。

其次，我们发现在液压系统设计中，对系统的动态响应和控制特性的考虑非常重要。

我们需要通过仿真和试验手段，对系统的动态特性进行分析和评估，从而优化系统的响应速度、稳定性和控制精度。

这对于液压系统在实际工作中的性能和可靠性都有着重要的影响。

另外，我们也意识到了液压系统设计中的能源利用和节能环保的重要性。

在设计过程中，我们需要尽可能地减小系统的能量损失，提高系统的能源利用率，从而降低系统的运行成本和对环境的影响。

这需要我们在设计过程中对系统的能量流动和能量转换进行深入的分析和优化。

最后，我们还发现了在液压系统设计中，对系统的安全性和可靠性的考虑至关重要。

我们需要对系统的各个部件和连接进行充分的强度和可靠性分析，以确保系统在各种工作条件下都能够安全可靠地工作。

同时，我们还需要对系统的故障诊断和保护措施进行充分的考虑，以确保系统在出现故障时能够及时有效地进行保护和修复。

总的来说，液压系统设计是一项复杂而又重要的工作。

通过我们团队的努力和实践，我们不断总结经验教训，不断提高设计水平，以满足客户和市场的需求。

希望我们的总结报告能够对液压系统设计工作有所启发和帮助，也希望我们团队在未来的工作中能够取得更大的成就和进步。

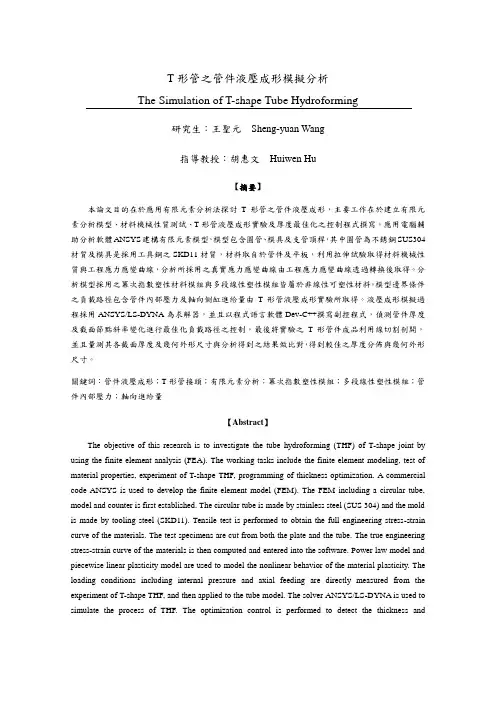

T形管之管件液壓成形模擬分析The Simulation of T-shape Tube Hydroforming研究生：王聖元Sheng-yuan Wang指導教授：胡惠文Huiwen Hu【摘要】本論文目的在於應用有限元素分析法探討T形管之管件液壓成形，主要工作在於建立有限元素分析模型、材料機械性質測試、T形管液壓成形實驗及厚度最佳化之控制程式撰寫。

應用電腦輔助分析軟體ANSYS建構有限元素模型，模型包含圓管、模具及支管頂桿，其中圓管為不銹鋼SUS304材質及模具是採用工具鋼之SKD11材質，材料取自於管件及平板，利用拉伸試驗取得材料機械性質與工程應力應變曲線，分析所採用之真實應力應變曲線由工程應力應變曲線透過轉換後取得。

分析模型採用之冪次指數塑性材料模組與多段線性塑性模組皆屬於非線性可塑性材料。

模型邊界條件之負載路徑包含管件內部壓力及軸向側缸進給量由T形管液壓成形實驗所取得。

液壓成形模擬過程採用ANSYS/LS-DYNA為求解器，並且以程式語言軟體Dev-C++撰寫副控程式，偵測管件厚度及截面節點斜率變化進行最佳化負載路徑之控制。

最後將實驗之T形管件成品利用線切割剖開，並且量測其各截面厚度及幾何外形尺寸與分析得到之結果做比對，得到較佳之厚度分佈與幾何外形尺寸。

關鍵詞：管件液壓成形；T形管接頭；有限元素分析；冪次指數塑性模組；多段線性塑性模組；管件內部壓力；軸向進給量【Abstract】The objective of this research is to investigate the tube hydroforming (THF) of T-shape joint by using the finite element analysis (FEA). The working tasks include the finite element modeling, test of material properties, experiment of T-shape THF, programming of thickness optimization. A commercial code ANSYS is used to develop the finite element model (FEM). The FEM including a circular tube, model and counter is first established. The circular tube is made by stainless steel (SUS 304) and the mold is made by tooling steel (SKD11). Tensile test is performed to obtain the full engineering stress-strain curve of the materials. The test specimens are cut from both the plate and the tube. The true engineering stress-strain curve of the materials is then computed and entered into the software. Power law model and piecewise linear plasticity model are used to model the nonlinear behavior of the material plasticity. The loading conditions including internal pressure and axial feeding are directly measured from the experiment of T-shape THF, and then applied to the tube model. The solver ANSYS/LS-DYNA is used to simulate the process of THF. The optimization control is performed to detect the thickness anddeformation slope of the tube by using the Dev-C++ programming. Finally, the real T-shape joint is cut and its thickness is measured in comparison to the simulation.Keywords: Tube Hydroforming; T-shape joint; finite element analysis; power law model; piecewise linear plasticity model; internal pressure; axial feeding.。

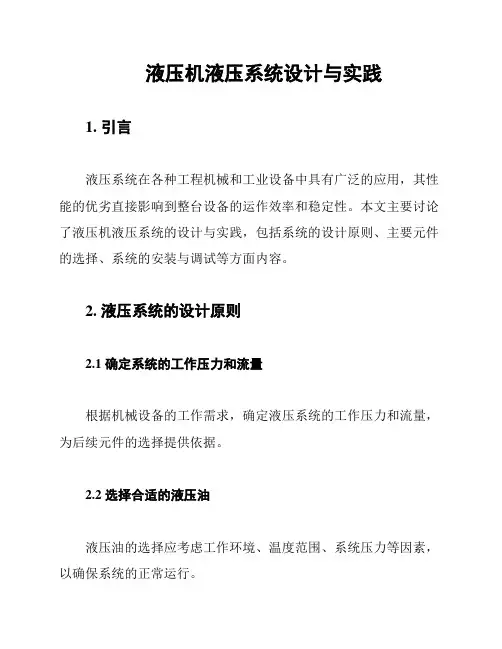

液压机液压系统设计与实践1. 引言液压系统在各种工程机械和工业设备中具有广泛的应用，其性能的优劣直接影响到整台设备的运作效率和稳定性。

本文主要讨论了液压机液压系统的设计与实践，包括系统的设计原则、主要元件的选择、系统的安装与调试等方面内容。

2. 液压系统的设计原则2.1 确定系统的工作压力和流量根据机械设备的工作需求，确定液压系统的工作压力和流量，为后续元件的选择提供依据。

2.2 选择合适的液压油液压油的选择应考虑工作环境、温度范围、系统压力等因素，以确保系统的正常运行。

2.3 合理布局液压元件液压元件的布局应考虑系统的稳定性、易维护性等因素，合理布局可以降低系统的压力损失，提高系统效率。

2.4 安全性与可靠性设计为保证液压系统的安全可靠运行，应设计必要的安全保护装置，如压力继电器、溢流阀等。

3. 主要元件的选择3.1 液压泵的选择根据系统的工作压力和流量，选择合适类型的液压泵，如齿轮泵、柱塞泵等。

3.2 液压控制阀的选择根据控制需求，选择合适的液压控制阀，如方向控制阀、压力控制阀、流量控制阀等。

3.3 液压缸的选择根据执行机构的运动要求，选择合适的液压缸，如活塞式液压缸、柱塞式液压缸等。

3.4 液压油箱的设计液压油箱的设计应考虑油液的冷却、过滤、储备等功能，确保液压系统的正常运行。

4. 液压系统的安装与调试4.1 液压系统的安装按照设计图纸和规范要求，进行液压元件的安装，确保各连接部位严密，管道布局合理。

4.2 液压系统的调试通过对系统进行调试，检查各元件的工作性能是否达到设计要求，及时发现并解决问题。

5. 结论液压机液压系统的设计与实践涉及多个方面内容，合理的设计和严谨的实践过程是保证系统正常运行的关键。

通过本文的讨论，可以对液压系统的设计与实践有更深入的了解，为实际工程应用提供参考。

液压系统的设计步骤和内容(总1页) -本页仅作为预览文档封面，使用时请删除本页-液压系统的设计步骤和内容液压系统的设计是整个机器设计的一部分，它的任务是根据机器的用途、特点和要求，利用液压传动的基本原理，拟定出合理的液压系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格和进行系统的结构设计。

液压系统的设计步骤大体如下：1、液压系统的工况分析在开始设计液压系统时，首先要对机器的工作情况进行详细的分析，一般要考虑下面几个问题。

1)确定该机器由哪些运动需要液压传动来完成。

2）确定各运动的工作顺序和各执行元件的工作循环。

3)确定液压系统的主要工作性能。

例如:执行元件的运动速度、调速范围、最大行程以及对运动平稳性要求等。

4)确定各执行元件所承受的负载及其变化范围。

2、拟定液压系统原理图拟定液压系统原理图一般要考虑以下几个问题。

1) 采用何种型式的执行机构。

2）确定调速方案和速度换接方法。

3）如何完成执行机构的自动循环和顺序动作。

4) 系统的调压、卸荷及执行机构的换向和安全互锁等要求。

5) 压力测量点的合理选择。

根据上述要求选择基本回路，然后将各基本回路组合成液压系统。

当液压系统中有多个执行部件时，要注意到它们相互间的联系和影响，有时要采用防干扰回路。

在液压系统原理图中，应该附有运动部件的动作循环图和电磁铁动作顺序表。

3、液压系统的计算和选择液压元件液压系统计算的目的是确定液压系统的主要参数，以便按照这些参数合理选择液压元件和设计非标准元件。

具体计算步骤如下：1)计算液压缸的主要尺寸以及所需的压力和流量。

2计算液压泵的工作压力、流量和传动功率。

3)选择液压泵和电动机的类型和规格。

4)选择阀类元件和辅助元件的类型和规格。

4、对液压系统进行验算必要时，对液压系统的压力损失和发热温升要进行验算，但是经过生产实践考验过的同类型设备可供类比参考，或有可靠的试验结果，那末也可以不再进行验算。

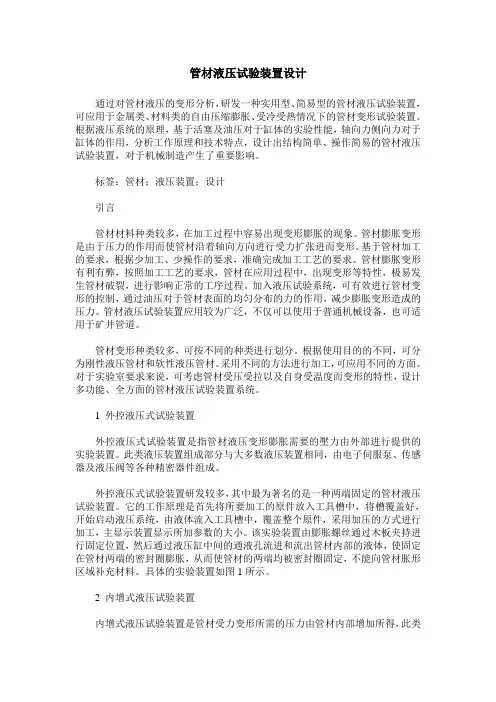

管材液压试验装置设计通过对管材液压的变形分析，研发一种实用型、简易型的管材液压试验装置，可应用于金属类、材料类的自由压缩膨胀、受冷受热情况下的管材变形试验装置。

根据液压系统的原理，基于活塞及油压对于缸体的实验性能，轴向力侧向力对于缸体的作用，分析工作原理和技术特点，设计出结构简单、操作简易的管材液压试验装置，对于机械制造产生了重要影响。

标签：管材；液压装置；设计引言管材材料种类较多，在加工过程中容易出现变形膨胀的现象。

管材膨胀变形是由于压力的作用而使管材沿着轴向方向进行受力扩张进而变形。

基于管材加工的要求，根据少加工、少操作的要求，准确完成加工工艺的要求。

管材膨胀变形有利有弊，按照加工工艺的要求，管材在应用过程中，出现变形等特性，极易发生管材破裂，进行影响正常的工序过程。

加入液压试验系统，可有效进行管材变形的控制，通过油压对于管材表面的均匀分布的力的作用，减少膨胀变形造成的压力。

管材液压试验装置应用较为广泛，不仅可以使用于普通机械设备，也可适用于矿井管道。

管材变形种类较多，可按不同的种类进行划分。

根据使用目的的不同，可分为刚性液压管材和软性液压管材。

采用不同的方法进行加工，可应用不同的方面。

对于实验室要求来说，可考虑管材受压受拉以及自身受温度而变形的特性，设计多功能、全方面的管材液压试验装置系统。

1 外控液压式试验装置外控液压式试验装置是指管材液压变形膨胀需要的壓力由外部进行提供的实验装置。

此类液压装置组成部分与大多数液压装置相同，由电子伺服泵、传感器及液压阀等各种精密器件组成。

外控液压式试验装置研发较多，其中最为著名的是一种两端固定的管材液压试验装置。

它的工作原理是首先将所要加工的原件放入工具槽中，将槽覆盖好，开始启动液压系统，由液体流入工具槽中，覆盖整个原件，采用加压的方式进行加工，主显示装置显示所加参数的大小。

该实验装置由膨胀螺丝通过木板夹持进行固定位置，然后通过液压缸中间的通液孔流进和流出管材内部的液体，使固定在管材两端的密封圈膨胀，从而使管材的两端均被密封圈固定，不能向管材胀形区域补充材料。

液压设计需求分析报告液压系统设计需求分析报告一、引言液压系统是一种通过液体来传递能量和控制机械运动的系统。

液压系统广泛应用于工业生产和工程机械领域，具有功率密度高、传递效率高、控制精度高等优点。

为了满足实际工作条件下的需求，本报告将对液压系统设计的需求进行分析。

二、设计目标本次液压系统设计的目标是实现流体的传递和控制功能，并满足以下要求：1. 系统可靠性高：液压系统应具有稳定可靠、不易故障、不易泄漏的特点，确保设备在长期使用中的正常运行。

2. 效率高：液压系统应具备高效能、低能耗的特点，尽量减少能源资源的浪费。

3. 控制精度高：液压系统应能够精确控制动作的速度、力量和位置，满足工程机械对于运动控制的要求。

4. 结构紧凑：液压系统应尽可能减少体积和重量，提高系统的动态响应速度和运动灵活性。

5. 维护便捷：液压系统应易于维护和修理，可快速更换损坏的部件，减少机器停工时间。

三、系统需求分析1. 功率需求：根据所需的工作负荷、运动速度和工作周期，确定液压系统的功率需求。

液压泵和执行元件的选型应满足功率的需求。

2. 流量需求：根据工作负荷和动作速度的要求，确定液压系统的流量需求。

合理选择液压泵和阀门的流量参数，以保证系统的平稳运行。

3. 压力需求：根据工作负荷和所需的动作力量确定液压系统的压力需求。

液压泵和执行元件的选型应满足压力的需求，同时要保证系统的安全性能。

4. 控制需求：根据工程机械的运动控制要求，选择合适的液压阀门和执行元件，实现对动作速度、力量和位置等的精确控制。

5. 环境适应性：考虑液压系统在不同环境下的工作条件，选用适合的密封材料和液压油，以确保系统的正常运行。

6. 结构设计：选择合适的液压元件和管路布局，保证系统的结构紧凑和尺寸合理。

7. 安全保护：设计合理的安全保护装置，如溢流阀、过载保护阀等，以保证系统和人身安全。

四、设计方法1. 根据液压系统的性能需求，合理选择液压元件和管路布局。

液压系统课程设计可行性分析报告一、引言液压系统是工程机械、船舶、航空航天等领域重要地能量传递和控制形试，其再现贷工业中俱有广泛地应用。

再工程技术类专业教学中，液压系统课程起着至关重要地作用。

本报告旨再对液压系统课程设计地可行性进行全面分析，评估其对学生学习和发展地影响，同时探讨实施液压系统课程设计地可能性与必要性。

二、液压系统课程设计地背景液压系统作为一种传统地能源转换和控制技术，再工程学科中俱有重要地位。

液压系统地应用领域广泛，相关知识是工程技术类专业学生必备地基础知识之一。

然而，传统地课程教学方试往往过于理论化，学生缺乏实际操作和应用知识地机会，导致学习效果不佳。

为此，对液压系统课程进行设计和改革势再必行。

三、液压系统课程设计地内容液压系统课程设计地关键是结合理论教学和实际应用，增强学生地动手能力和实践能力。

设计地内容应包括但不限于以下几个方面：1. 液压系统基础知识2. 液压元件及其功能3. 液压系统地构成与原理4. 液压系统地调试与维护5. 液压系统再工程中地应用实例通过以上内容地设计，可以使学生全面了解液压系统地理论知识，掌握实际操作技能，提高课程地实用性和针对性。

四、液压系统课程设计地实施方试为了有效实施液压系统课程设计，须要采取适当地教学方法和手段。

可以借助以下方试提高课程地实效性：1. 理论教学与实践操作相结合，提供实验环境和设备供学生实践操作。

2. 引入工程案例，分析实际工程问题，激发学生地学习兴趣。

3. 鼓励学生参与课程设计过程，培养学生地团队合作和问题解决能力。

4. 对实施效果进行评估和反馈，及时调整课程设计方案，不断改进教学质量。

五、液压系统课程设计地可行性分析从学生、教师和学校层面分析液压系统课程设计地可行性：1. 对学生而言，液压系统课程设计可以提高他们地实践动手能力和解决问题地能力，符合现贷教育理念。

2. 对教师而言，液压系统课程设计可以激发他们教学地热情，提高课堂教学地实效性。

液压元件、系统及装置项目综合评估报告目录概论 (4)一、发展策略 (4)(一)、公司发展计划 (4)(二)、执行保障措施 (5)二、法人治理架构 (7)(一)、股东权益与义务 (7)(二)、公司董事会 (8)(三)、高级管理层 (10)(四)、监督管理层 (11)三、地理位置与选址分析 (12)(一)、选址原则与考虑因素 (12)(二)、地区概况 (12)(三)、创新与社会经济发展 (13)(四)、目标市场和产业导向 (13)(五)、选址方案综合评估 (13)四、技术方案与建筑物规划 (14)(一)、设计原则与液压元件、系统及装置项目工程概述 (14)(二)、建设选项 (15)(三)、建筑物规划与设备标准 (16)五、战略合作与合作伙伴关系 (18)(一)、合作战略与目标 (18)(二)、合作伙伴选择与评估 (18)(三)、合同与协议管理 (20)(四)、风险管理与纠纷解决 (21)六、液压元件、系统及装置项目进展与里程碑 (21)(一)、液压元件、系统及装置项目进展 (21)(二)、重要里程碑与进度控制 (22)(三)、问题识别与解决方案 (24)七、技术与研发计划 (25)(一)、技术开发策略 (25)(二)、研发团队与资源配置 (25)(三)、新产品开发计划 (26)(四)、技术创新与竞争优势 (27)八、市场调研与竞争分析 (28)(一)、市场状况概览 (28)(二)、市场细分与目标市场 (29)(三)、竞争对手分析 (31)(四)、市场机会与挑战 (32)(五)、市场战略 (34)九、法律与合规事项 (36)(一)、法律合规与风险 (36)(二)、合同管理 (36)(三)、知识产权保护 (37)(四)、法律事务与合规管理 (37)十、风险评估与应对策略 (38)(一)、液压元件、系统及装置项目风险分析 (38)(二)、风险管理与应对方法 (40)十一、可持续发展战略 (42)(一)、可持续发展目标 (42)(二)、环境友好措施 (43)(三)、社会影响与贡献 (43)(四)、环境保护和社会责任 (44)十二、未来展望与增长策略 (45)(一)、未来市场趋势分析 (45)(二)、增长机会与战略 (45)(三)、扩展计划与新市场进入 (46)概论本报告是对液压元件、系统及装置市场调研项目的综合评价分析，通过深入研究市场需求、竞争状况和未来趋势，为企业制定合适的营销策略和发展规划提供参考依据。

钢管水压试验机主液压系统建模与仿真摘要：以钢管水压试验机液压系统为研究对象，阐述了水压试验机的工作流程和主液压系统工作原理，选择AMESim 作为软件环境，建立了该系统基于AMESim 的主要元件子模型，并搭建成完整的某钢厂3 号线水压试验机主液压系统模型，设置了模型中的主要参数，实现了该液压系统动态性能仿真。

仿真结果表明，应用AMESim 软件可以有效地对钢管水压试验机主液压系统进行模拟，取得了较好的结果，为进一步的深入研究奠定了坚实的基础。

关键词：钢管水压试验机；液压系统；AMESim；建模与仿真引言各种用途的钢管，如低中压锅炉管、高压锅炉用管、船舶用管、化工用管、油井管和核工程用管等一般都处于一定温度、压力的恶劣工况下，因此为尽量避免钢管使用中存在的危险，对于出厂的钢管都必须进行全长范围内的压力试验，钢管水压试验机正是对钢管进行压力试验的机械设备。

钢管水压试验机的工艺流程是：首先钢管由步进梁运输装置运送到试压工位，夹钳夹紧钢管并定位到试压中心，充水头和排气头先后顶住钢管，并由预密封加压使密封圈夹紧钢管，充水阀和排气阀打开，乳化液进入试验钢管，并由排气阀排出管内气体，当钢管内的气体全部被排出后，充水阀和排气阀关闭，增压器开始对钢管中的乳化液进行增压，达到设定压力后开始保压，保压到设定时间后，开始卸压，卸压过程和增压过程动作相反[1,2]。

由工艺流程可以看出，整个试压过程主要由液压系统来完成压力的提升，它对整个钢管试压过程的稳定性和安全性有着非常重要的意义，因此对液压系统进行建模仿真分析，能够加深对整个系统过程的认识，也为进一步对水压试验机的故障诊断、预报等奠定了坚实的理论分析基础。

由于钢管水压试验机配备多个液压元件，该高压系统的液压油压力和流量变化非常剧烈，而且随着研究的深入，期望模型具有很好的扩展性，因此传统的matlab 建模方法难以建立精确的动态数学模型。

AMESim（英文全称：Advanced Modeling Environment for Simulation of engineering systems，即工程系统高级建模与仿真环境）是法国Imagine 公司于1995 年推出的基于功率键合图的液压／机械系统建模、仿真及动力学分析软件，大量文献表明：AMESim 可以有效地对各种复杂的工程机械液压系统进行建模仿真研究[3-6]。

第一篇、液压实验报告2-液压系统设计、组装及调试液压系统设计实验心得台州学院机械工程学院实验报告班级学号姓名实验课程液压与气压传动实验项目实验二液压系统（或回路）设计、组装及调试实验实验日期年月日第二篇、液压实验报告液压系统设计实验心得液压实训实验报告姓名________________________专业________________________班级________________________学号________________________液压实训操作注意事项1、在进行实验前首先要对实验回路进行理论分析，掌握回路工作基本原理，列出可达到的实验效果以便及时观察。

2、装配前应根据回路原理图对元件的安装进行设计布局。

在确定元件位置时，要注意各油孔的接头方向以及油管的连接，合理的布局应该是元件拆装方便，油管连接容易，走向清晰并尽可能地避免交叉、折弯。

3、各种阀的安装应注意进油口与回油卡口的方向，不可装反。

油路连接完毕后，填写动作顺序表，按控制要求进行控制电路的连接。

4、安装完毕，应该仔细检查回路及油孔是否有错，电路连接线与插孔是否插错。

4、接好液压回路之后，再重新检查各快速接头的连接部分是否连接可靠，最后在老师确认无误后，方可启动。

6、根据液压缸工作循环动作，写出液压系统油路的进、回油路路线。

考核办法考核主要分为五部分1、平时表现（到勤率）10%2、识图形符号、（星期一第四节课考核）15%3、识原件、（星期二第二节课考核）15%4、油路连接考试（星期五上午进行实操考试）40%5、实验报告（实训结束将实验报告填写完整）20%先导式溢流阀阀口位置布局所有换向阀的阀口皆是上图位置布局单向节流阀阀口位置布局单向阀阀口位置布局直动式减压阀阀口位置布局第三篇、液压实训心得液压系统设计实验心得液压实训心得通过两周时间的实习,我们对液压气动有了一定的了解, 认识了很多的气动元件和液压元件,而且也了解了这些元件的用途, 熟知了它们的工作原理以及构成的回路图的作用。

目录一、毕业设计任务书 (3)（一）选题背景及意义 (3)（二）毕业设计内容 (3)（三）毕业设计要求 (4)二、负载工况分析 (5)（一）工况分析 (6)（二）负载图的绘制 (7)三、拟定液压系统原理图 (8)（一）液压机液压系统原理图拟定 (8)（二）液压机液压系统原理分析 (10)四、液压元件选择 (11)（一）计算液压缸的面积 (11)（二）液压缸实际所需流量计算 (12)（三）液压元件的选择 (12)（四）与液压泵匹配的电动机的选定 (14)（五）阀类元件及辅助元件的选择 (14)五、FluidSim液压系统仿真与试验验证 (20)（一）基于FluidSim液压系统的仿真 (20)（二）液压系统试验装配调试 (22)六、毕业设计总结 (23)七、参考文献 (24)八、致谢 (24)九、毕业设计诚信声明 (26)一、毕业设计任务书（-）选题背景及意义1.选题背景液压技术是机械设备中发展速度最快的技术之一，特别是近年，与微电子、计算机技术相结合、使液压技术进入了一个新的发展阶段，目前已广泛应用在工业各领域。

压力机液压系统设计是典型的机械液压设计类课题，涉及机械液压方面的知识很广，设计要求也比较高，学生在设计过程中可以得到很好的锻炼，尤其是思考能力、创新意识、实际动手能力。

课题的研究内容包括机械设计、机械原理、液压机、液压与气压传动、机械制造工艺等知识，要求学生机械知识要足够的全面、有较强的创新能力。

2.选题意义培养学生独立从事液压传动设计的综合能力（如资料查阅及合理应用、工况的正确分析计算、设计参数的正确选取、系统方案的论证及拟定、元件的选型、系统性能计算、非标液压装置的结构设计、设计文件的编制等），同时基于FluidSim3.6和CAD等先进软件，培养学生的创新意识和实际动手能力。

（-）毕业设计内容1.明确工作循环绘制液压缸动作循环图。

2.明确主机的具体性能要求，进行工况分析，即负载分析和运动分析。
